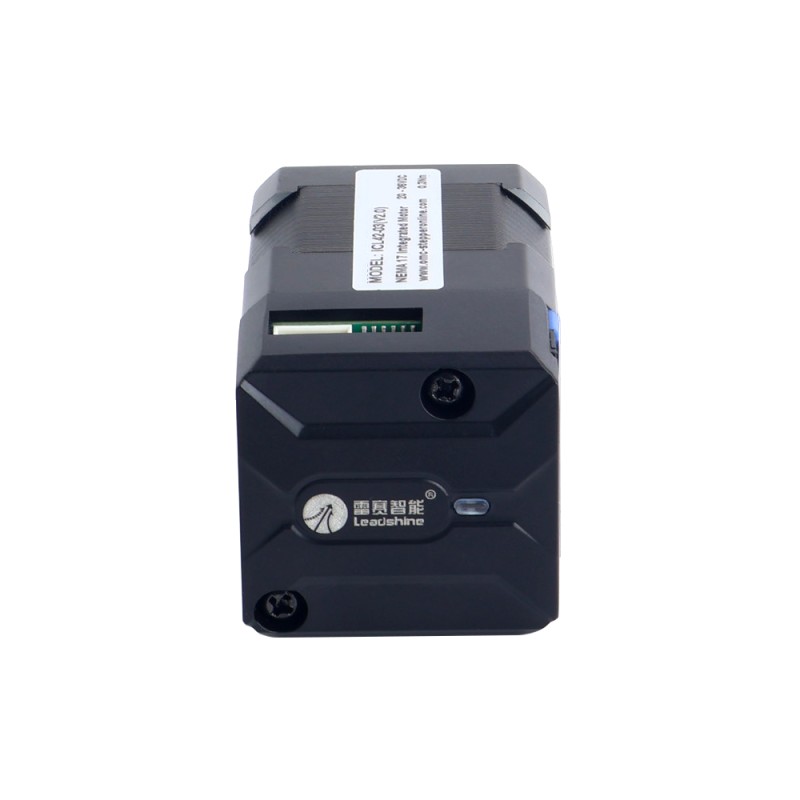

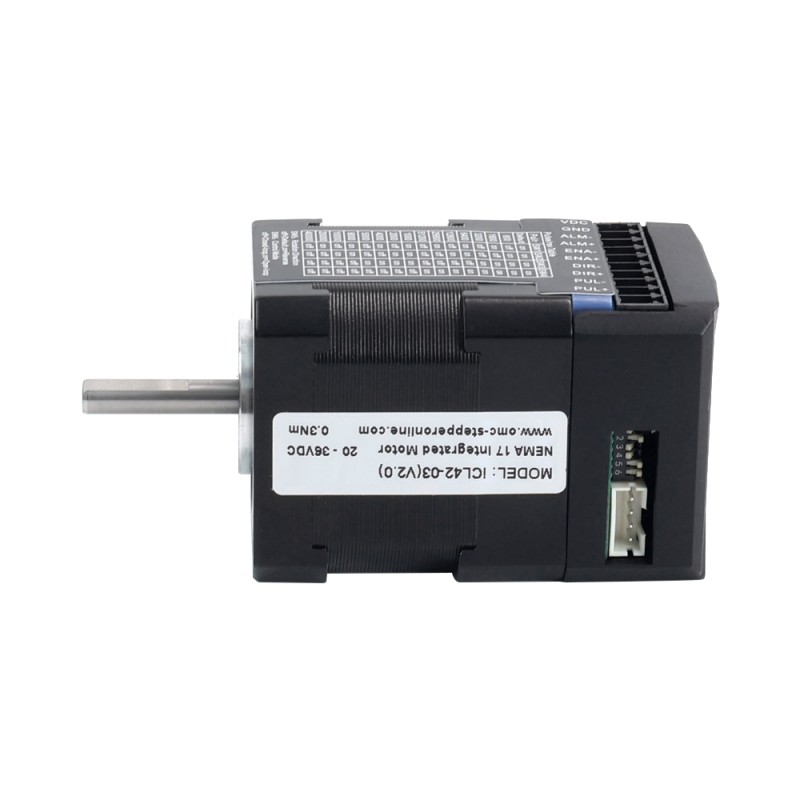

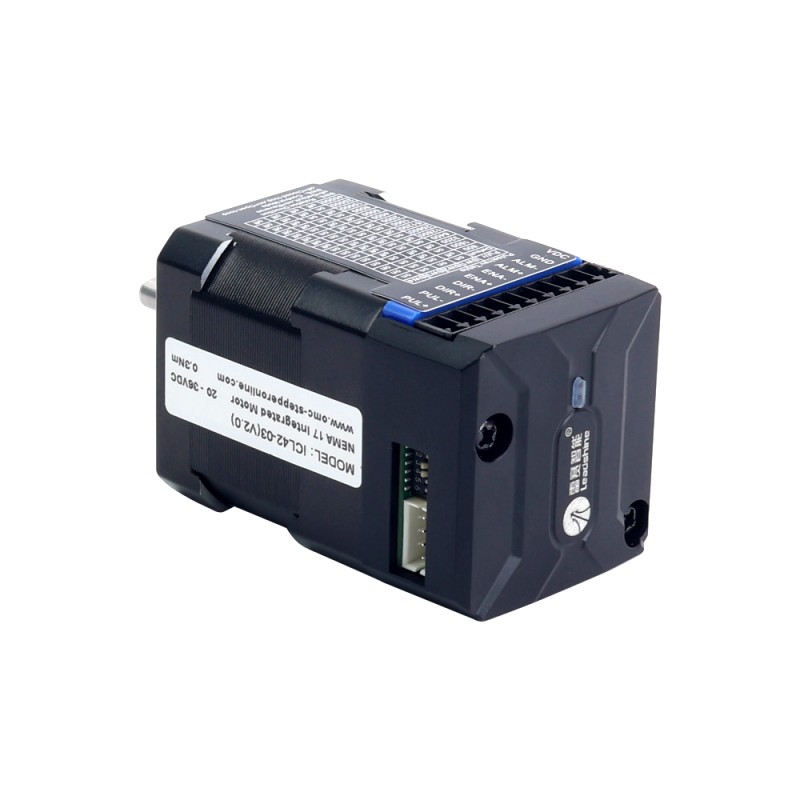

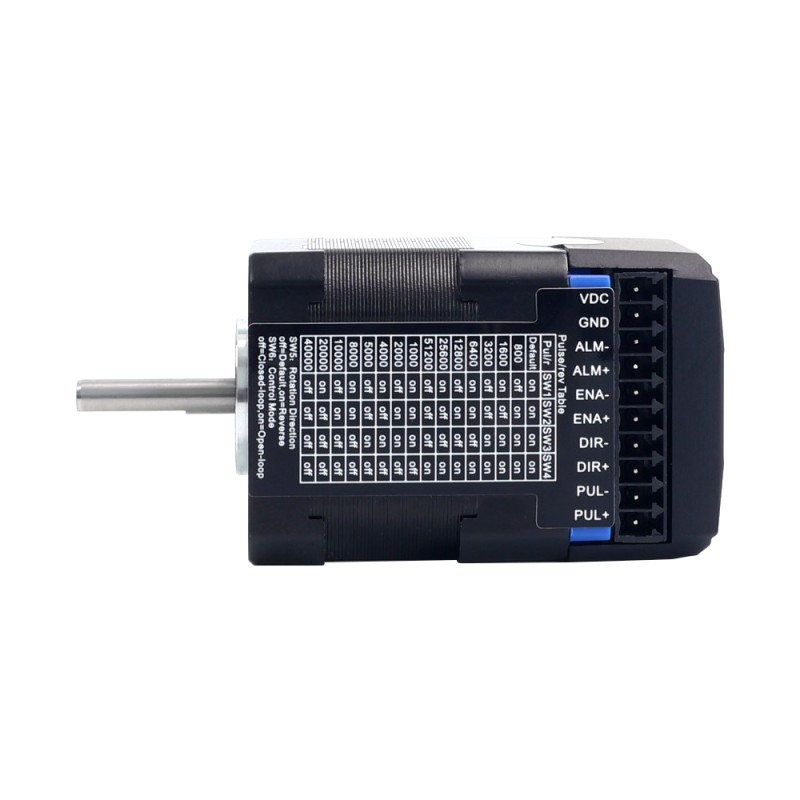

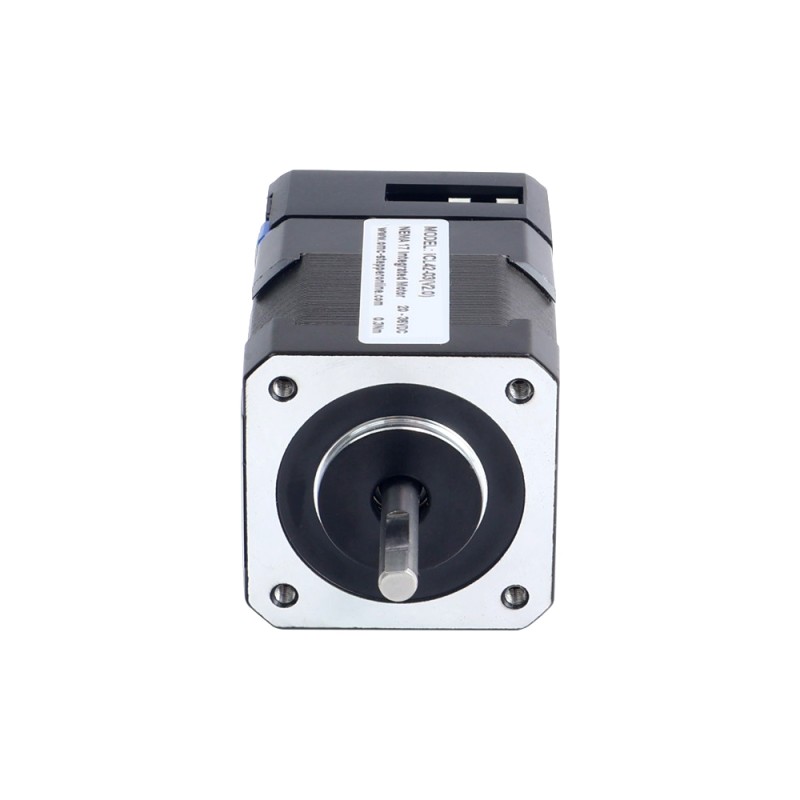

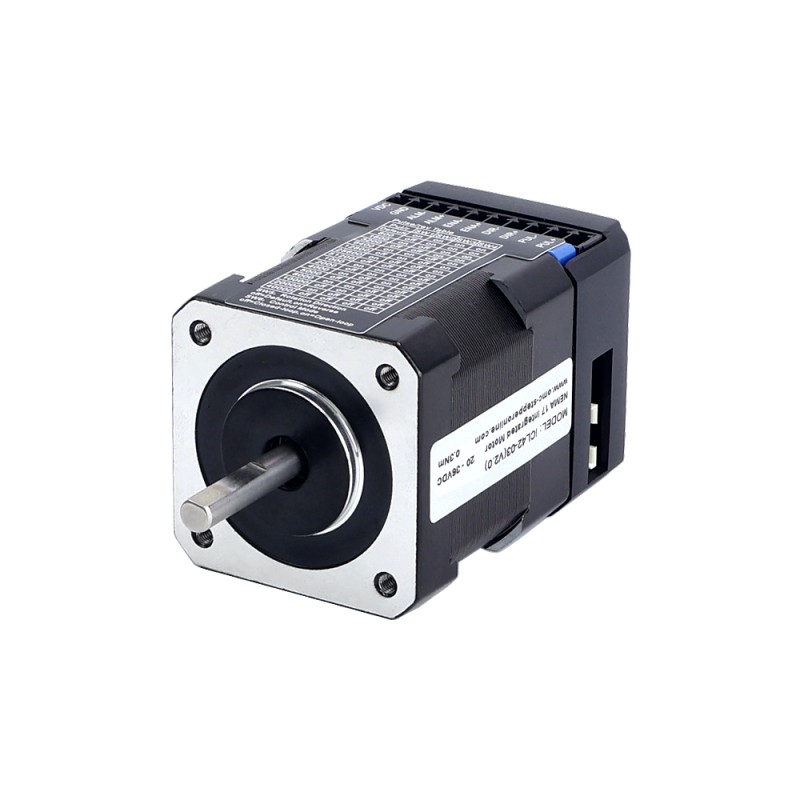

Motor paso a paso de circuito cerrado integrado NEMA 17 serie iCL 0,3Nm(42,48oz.in) 20-36VCC con codificador de 14 bits

Este es un motor paso a paso de circuito cerrado integrado Nema 17 con un par de retención de 0,3Nm(42,48oz.in) con codificador de 14 bits. La serie iCL es un codificador magnético incremental de 14 bits integrado con motor paso a paso y un variador para resolver los problemas de pérdida de paso en sistemas de control paso a paso de bucle abierto, aumentando así la confiabilidad del sistema con un costo mínimo. Implementa un algoritmo de control avanzado basado en sus decenas de años de experiencia en controles paso a paso y servo.
Con un tamaño muy compacto y con todos los componentes integrados, el iCL puede ahorrar espacio de montaje, eliminar el tiempo de conexión del codificador y cableado del motor, reducir las interferencias y recortar/reducir los costos de cables y mano de obra.
La serie iCL es confiable y asequible y tiene un rendimiento excelente en muchas aplicaciones industriales como CNC, impresoras 3D, equipos escénicos, medicina, electrónica, embalaje, etc.

Características clave

• Control de paso y dirección y CW y CCW
• Bajo ruido y vibración, movimiento suave
• Codificador incremental de una vuelta de 14 bits
• Arranque suave sin “salto” cuando está encendido
• 3 entradas digitales, 1 salida digital aislada ópticamente
• Comunicación RS232 para conexión al software STEPPERONLINE
• Mejora el rendimiento, especialmente en aplicaciones de baja velocidad (<60RPM)
• Protección contra sobretensión, sobrecorriente, error de posición, etc.
• Sin pérdida de paso, sin reserva de torsión, sin oscilaciones ni sobrepasos y sin ajustes para una fácil configuración

Especificaciones eléctricas

• Número de pieza del fabricante: iCL42-03
• Par de retención: 0,3Nm(42,48oz.in)
• Voltaje de alimentación: 20 - 36VCC
• Clase de aislamiento: B 130°C[266°F]
• Corriente máxima: 0,3 - 3,0A
• Corriente lógica: 7 - 16mA
• Voltaje lógico: 5V
• Máx. Frecuencia de entrada: 200KHz
• Mín. Ancho de PUL: 2,5μs
• Mín. Configuración DIR: 5,0μs
• Fuente del comando: PUL&DIR

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud del cuerpo: 64mm
• Diámetro del eje: 5mm
• Longitud del eje: 24mm
• Peso: 0,36kg

Entorno operativo y otras especificaciones (Tj = 25°C/77°F)

• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Humedad: 40%RH－90%RH
• Temperatura de funcionamiento (disipador de calor): 0°C - 40°C (32°F - 104°F)
• Vibración: 10 - 50Hz/0,15mm
• Temperatura de almacenamiento: -20°C - 65°C (-4 °F - 149°F)

Lista de equipaje

• 1 x iCL42-03
• 1 x CABLE-PC-1: cable RS232
