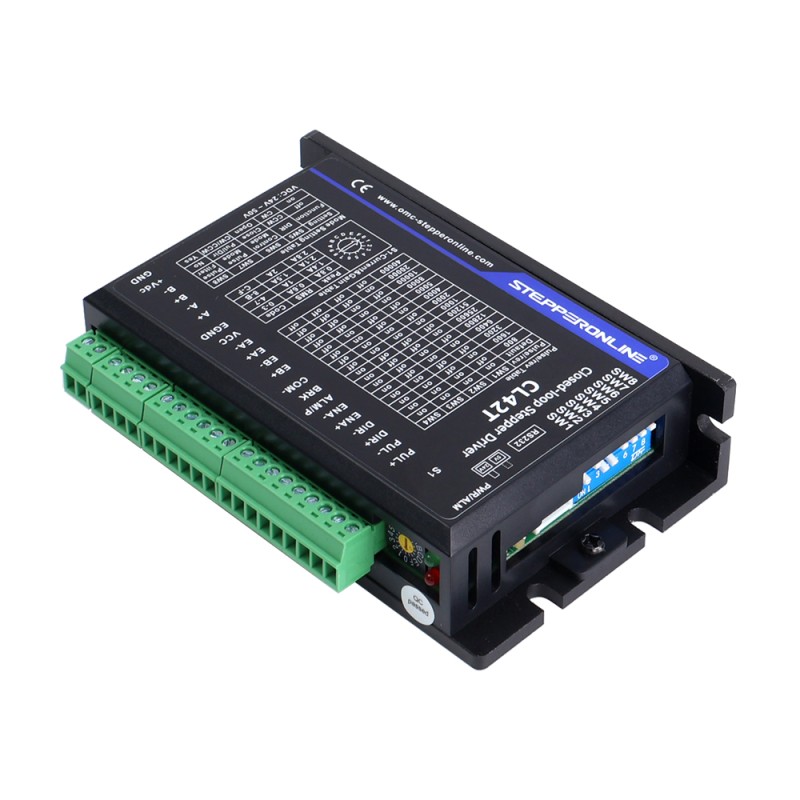

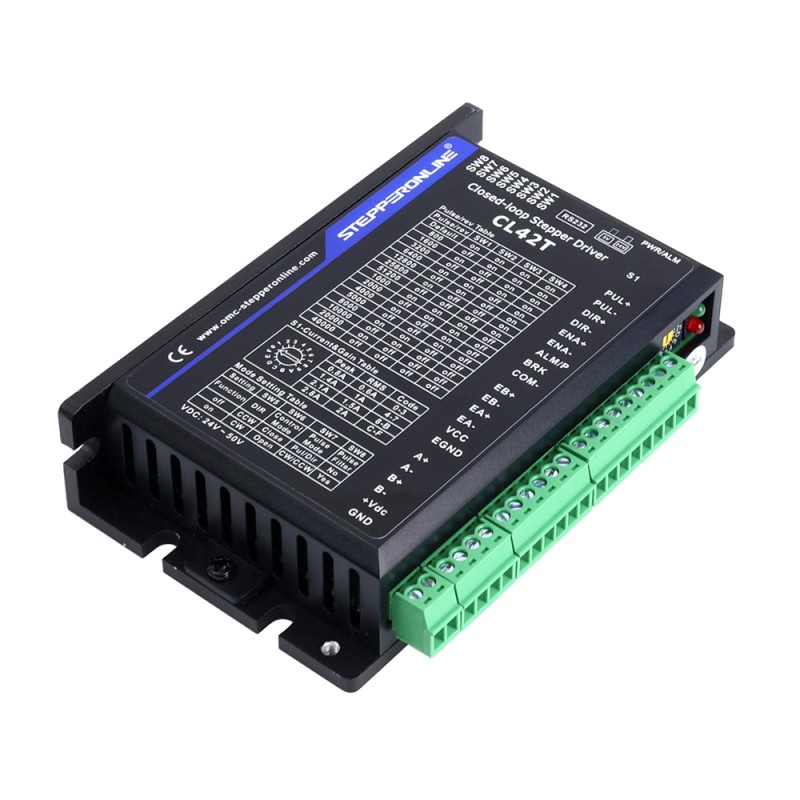

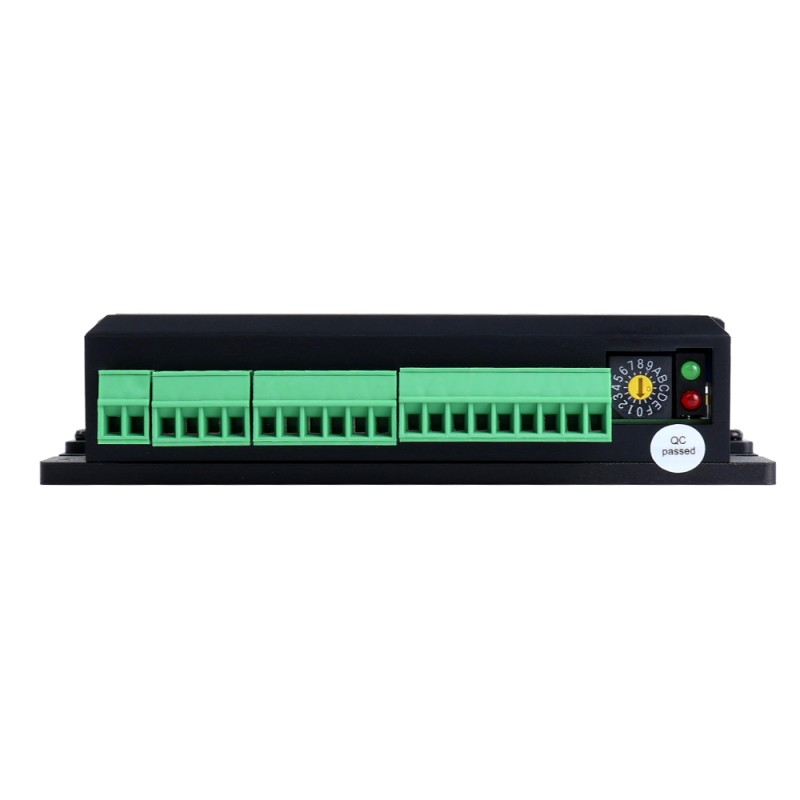

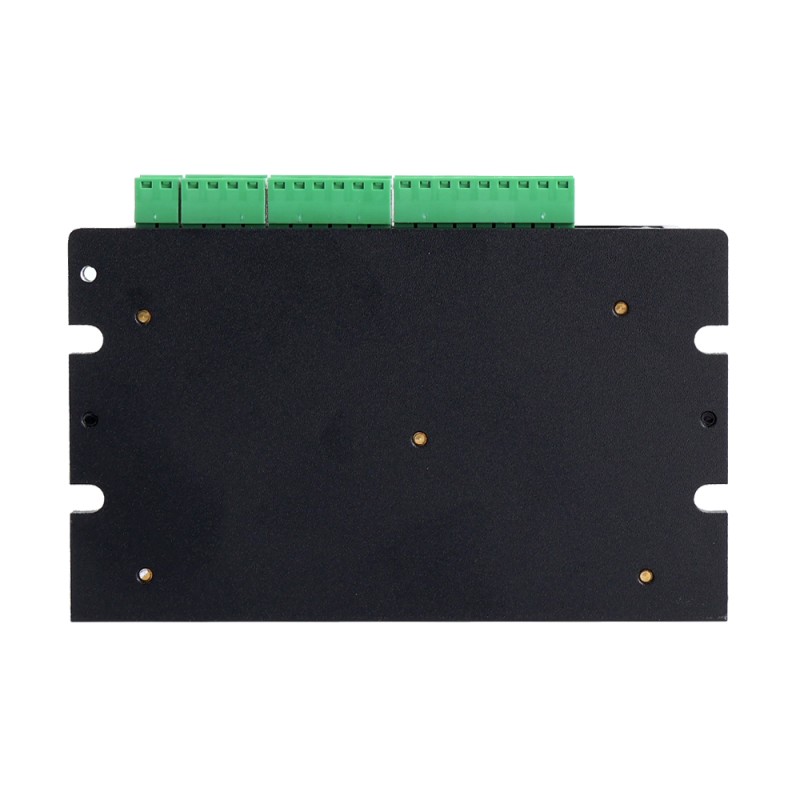

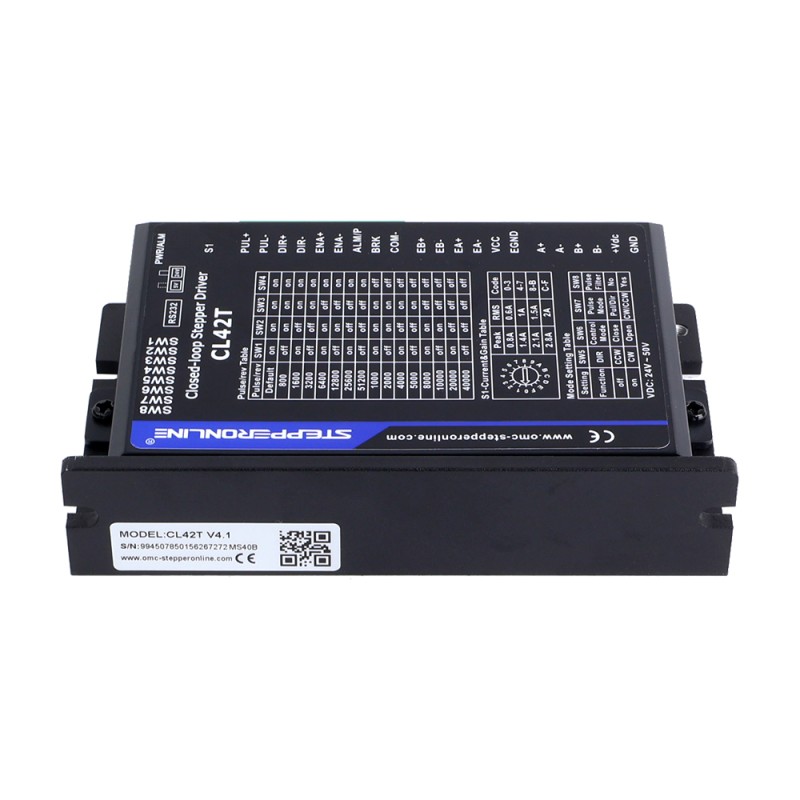

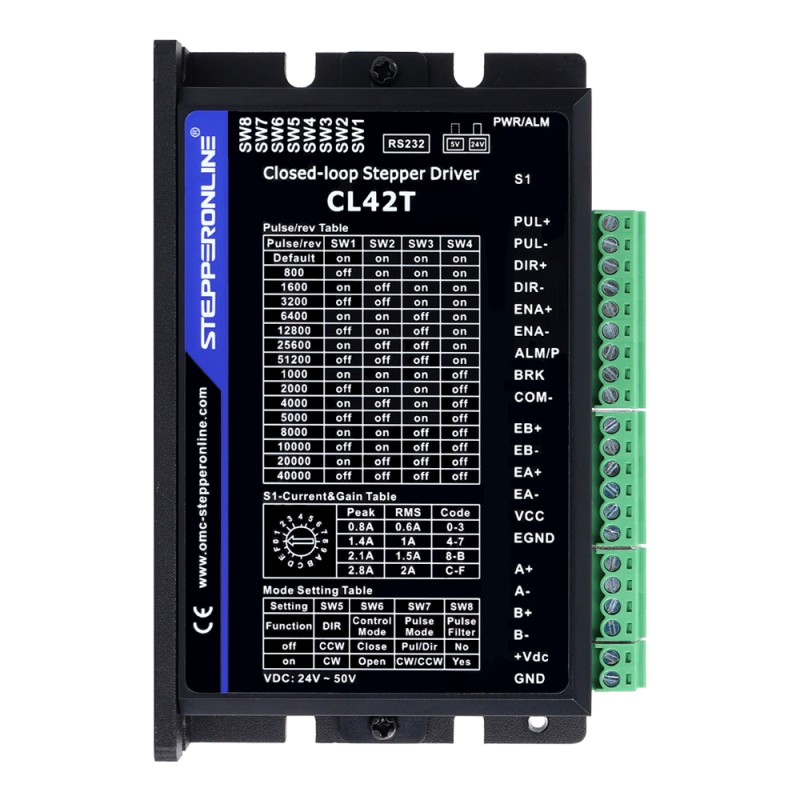

Drivers para motores de circuito cerrado V4.1 0-3.0A 24-48VDC para motor Nema 11, 14, 17

CL42T-V41 es un Driver paso a paso de circuito cerrado diseñado para resolver el problema de pérdida de paso en los sistemas de control paso a paso de circuito abierto, aumentando así la confiabilidad del sistema con un aumento mínimo de costos. Implementa un algoritmo de control avanzado basado en sus decenas de años de experiencia en controles paso a paso y servo. El CL42T es altamente confiable y asequible y tiene un rendimiento excelente en muchas aplicaciones industriales como CNC, médica, electrónica, embalaje... El CL42T puede alimentar motores paso a paso NEMA11, 14 y 17 de 2 fases con codificadores incrementales(la resolución del codificador debe ser 1000- línea ). En comparación con los sistemas paso a paso de bucle abierto tradicionales, un sistema paso a paso de bucle cerrado adoptado por CL42T puede eliminar la posible pérdida de paso, corregir errores de posición en tiempo real y no necesita reserva de par(implementación de par al 100%). También puede alimentar el motor paso a paso accionado con calentamiento reducido, menor ruido, baja vibración...

Características clave

• Sin pérdida de paso
• Sin reserva de par
• Sin cazar ni pasarse de la raya
• Sin ajuste para una fácil configuración
• Frecuencia de entrada máxima de 200KHz
• Bajo nivel de ruido y vibración, movimiento suave

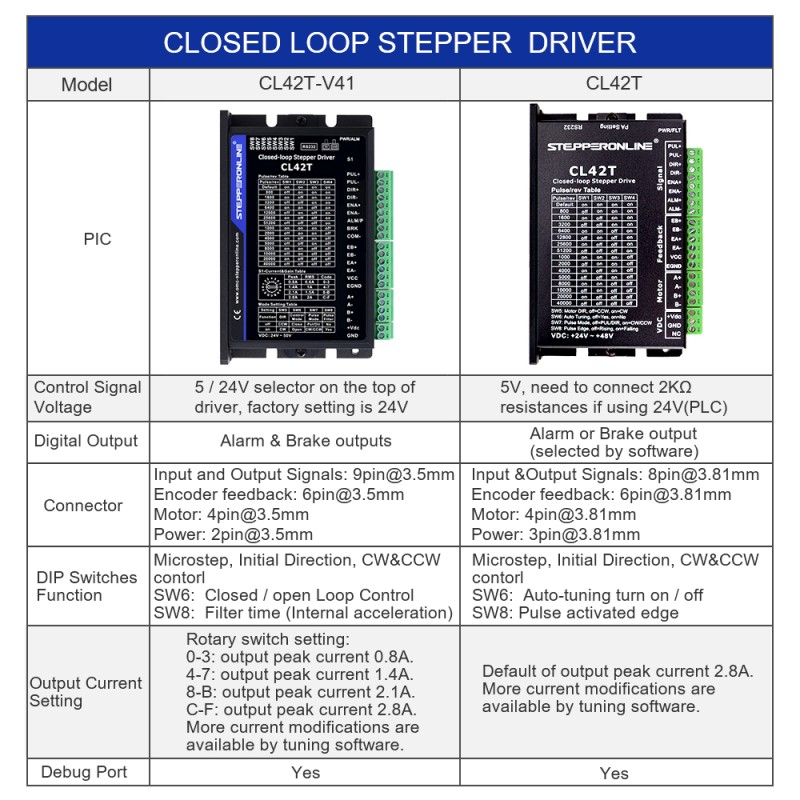

• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición
• Configuración de 15 micropasos de 800-51 200 a través de interruptores DIP, o 200-51 200 a través de software(aumento de 200)
• De forma predeterminada, admite un codificador con una resolución de 1000PPR y también puede personalizar cualquier resolución entre 0-5000PPR


Especificaciones electricas

• Corriente máxima de salida: 0 ~ 3A
• Voltaje de entrada: +24~48VCC(típico 24VCC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 0℃ - 50℃
• Vibración: 10-50Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 220g(7,76oz)

Lista de equipaje

• 1 x CL42T-V41: Pilote pas à pas à boucle fermée V4.1 0-3.0A 24-48VDC pour Nema 11, 14, 17 Moteur pas à pas
• 1 x CABLE-PC-1: Cable RS232 para controlador
