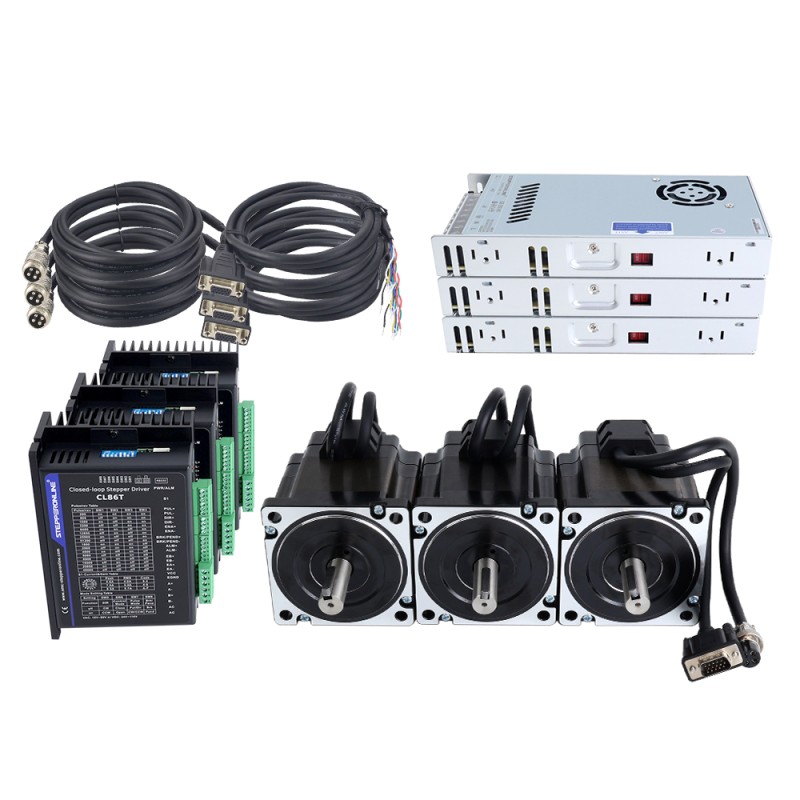

TS Series 3 Axis 4,30Nm(608,93oz.in) Nema 34 Kit paso a paso de circuito cerrado con fuente de alimentación

• 3 x 34HS31-6004D-E1000: motores paso a paso de bucle cerrado Nema 34 4,30Nm(608,93oz.in)con codificador 1000PPR
• 3 x CL86T-V41: Driverses paso a paso de circuito cerrado V4.1 0~8.0A 18~80VAC/24~110VDC para motor paso a paso Nema 34
• 3 x LE-350-60: 350W 60V 5.8A 115/230V Fuente de alimentación conmutada Kits de enrutador CNC de motor paso a paso

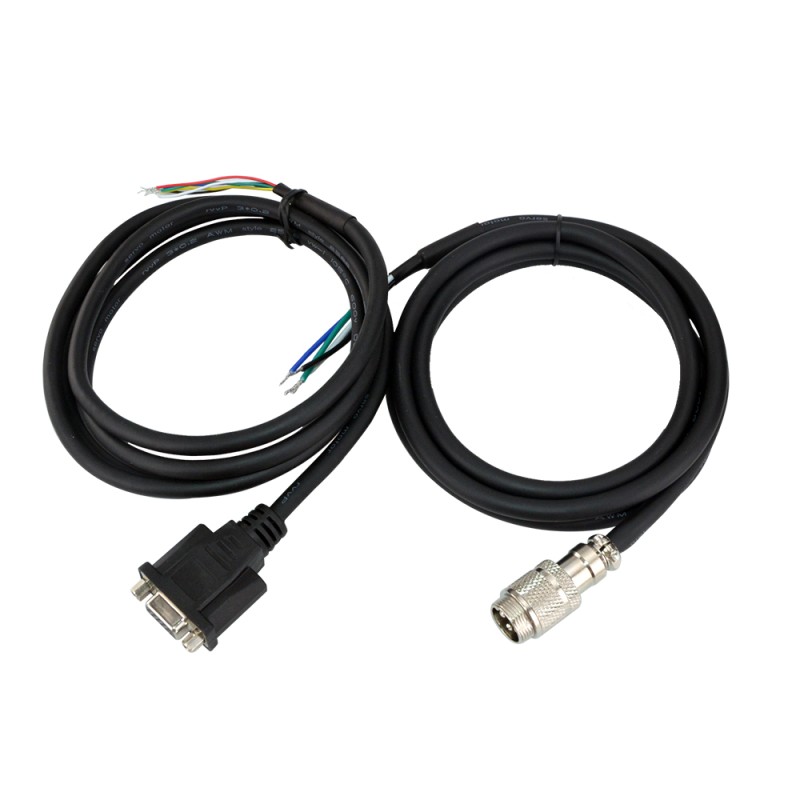

• 3 x CE2M: Cable de extensión de codificador de 1,7m(67") de largo para motor paso a paso de circuito cerrado
• 3 x CM2M-18:  cables de extensión de motor AWG18 de 1,7m(67") de largo con enchufe de aviación GX16
• 1 x CABLE-PC-1: Cable de depuración RS232

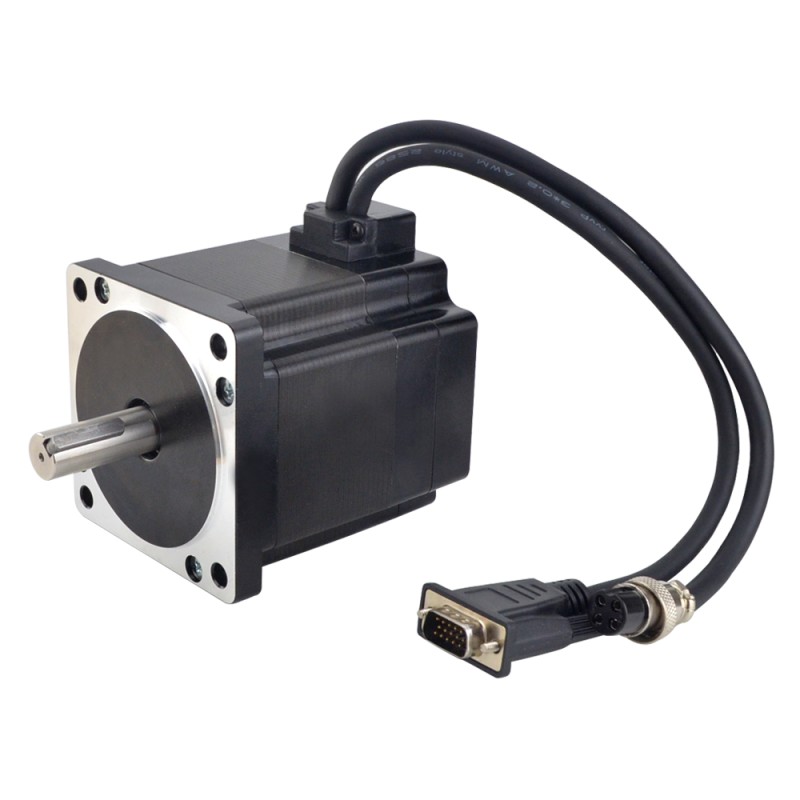

Especificación del motor

• Número de pieza del fabricante: 34HS31-6004D-E1000
• Número de fase: 2
• Ángulo de paso: 1,8grados
• Par de retención: 4,30Nm(608,93oz.in)
• Corriente nominal/fase: 6,0A
• Resistencia de fase: 0,3ohms± 10%
• Inductancia: 2,1mH ± 20%(1KHz)
• Tamaño del marco: 86 x 86mm
• Longitud del cuerpo: 98mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 37mm
• Longitud del eje del chavetero: 25mm
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: incremental óptico
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Voltaje de suministro mínimo: 4V
• Voltaje de suministro máx.: 5V
• Corriente de salida: 100mA
• Alto voltaje de salida: 5V
• Salida de bajo voltaje: 4,5V
• Frecuencia de salida máx.: 60kHZ

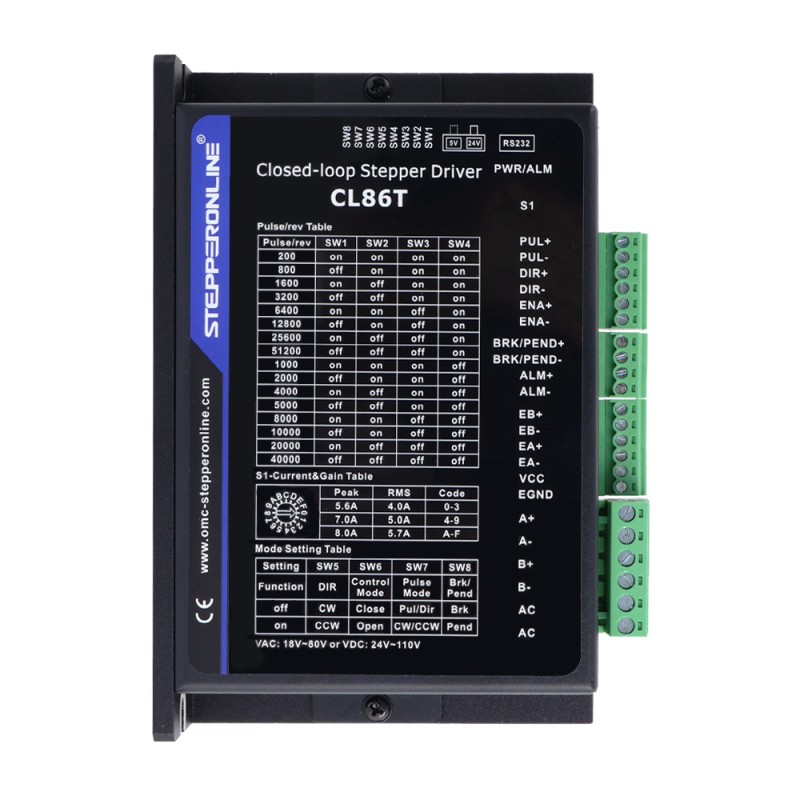

Especificación del Drivers

• Corriente máxima de salida: 0~8.0A
• Voltaje de entrada: +18~80VAC/4~110VDC
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Respuesta rápida, sin retrasos y casi sin tiempo de liquidación
• Alto par de arranque y baja velocidad, alta rigidez en parada
• Ofrezca un rendimiento similar al de un servo a un costo mucho más bajo

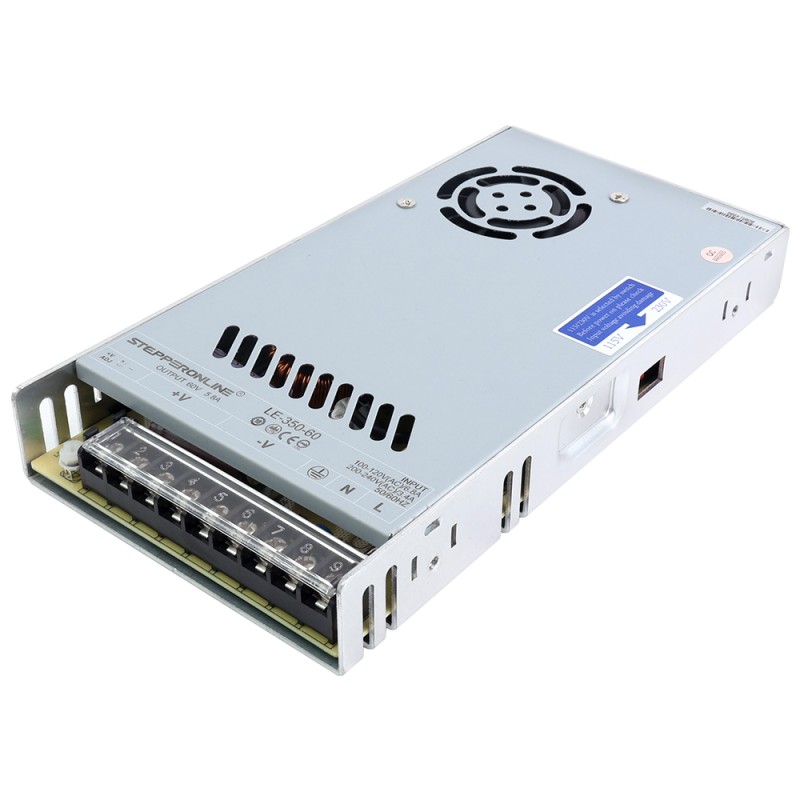

Especificación de fuente de alimentación

• Número de pieza: LE-350-60
• Voltaje de entrada: 115/230VCA±20%
• Frecuencia de entrada: 47-63Hz
• Corriente de entrada: 40A/230VAC
• Voltaje de salida: 60V
• Corriente de salida: 5,8A
• Potencia de salida nominal: 350W
• Corriente de fuga: <0,5mA/230VCA
• Dimensiones: 215*115*30mm (largoxanchoxalto)
• Filtro EMI interno
• Alta eficiencia y bajo coste
• Enfriamiento por aire forzado mediante ventilador CC incorporado
• Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento

Conexión de motor y codificador

Conexión del cable de extensión del motor

Conexión del cable de extensión del codificador
