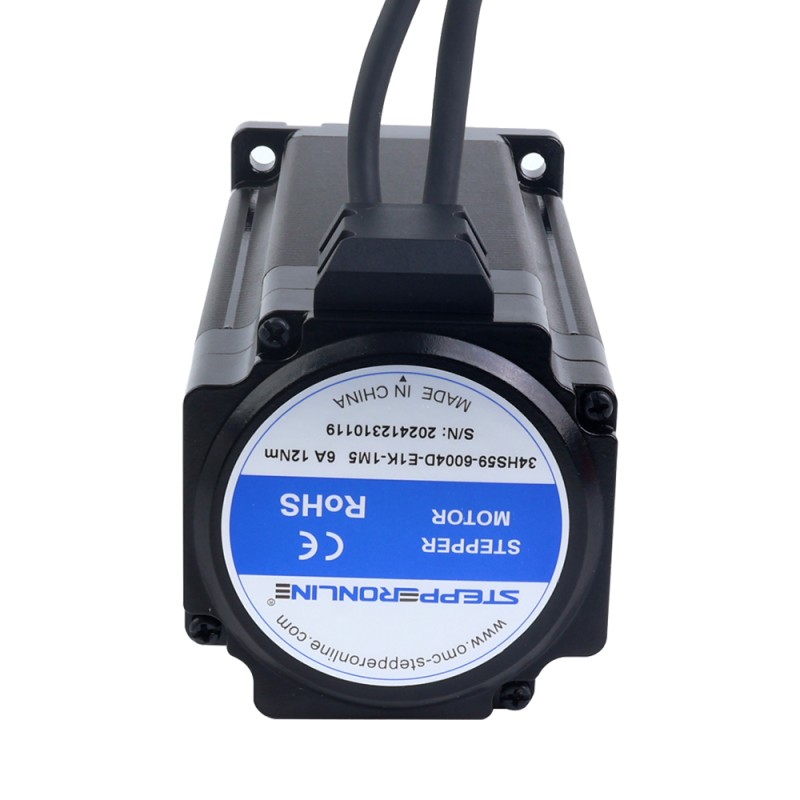

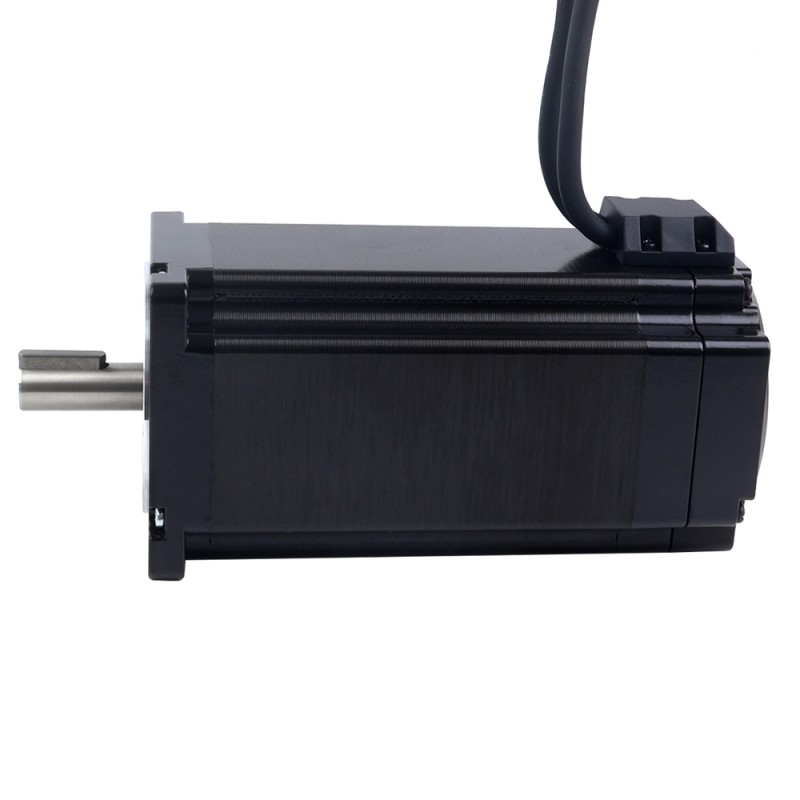

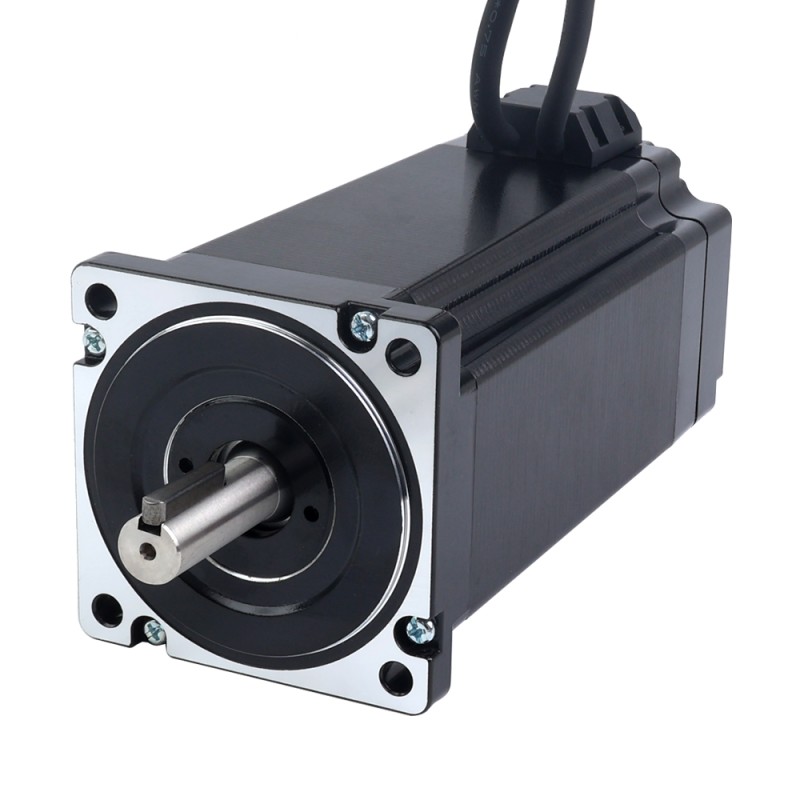

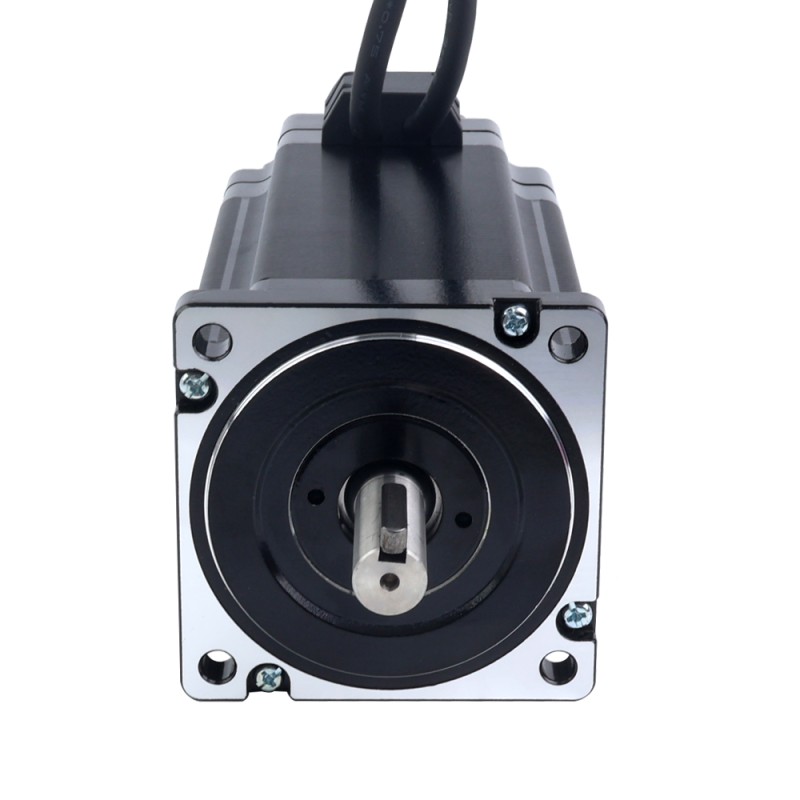

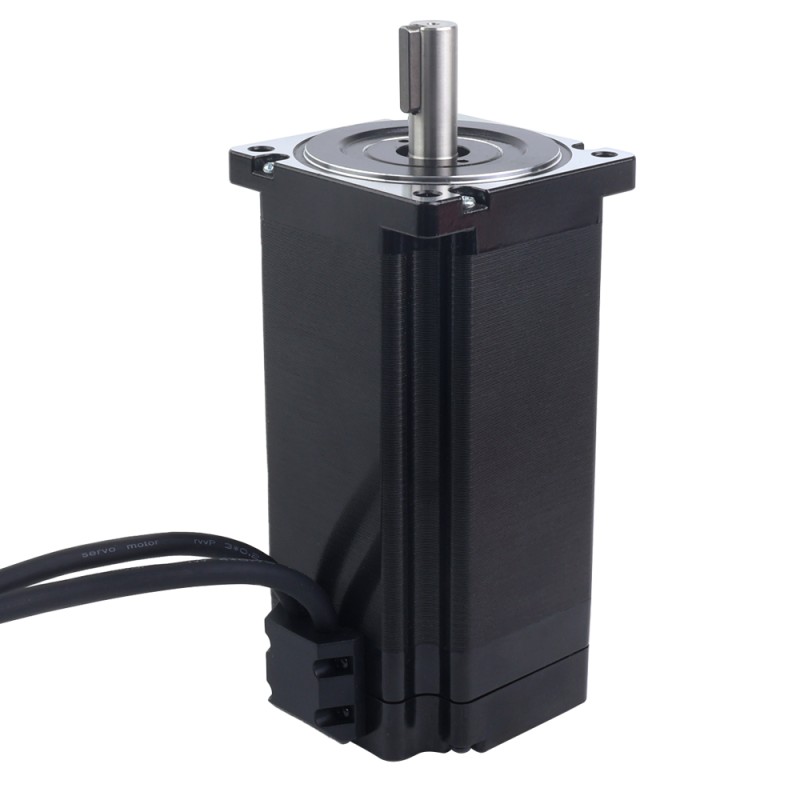

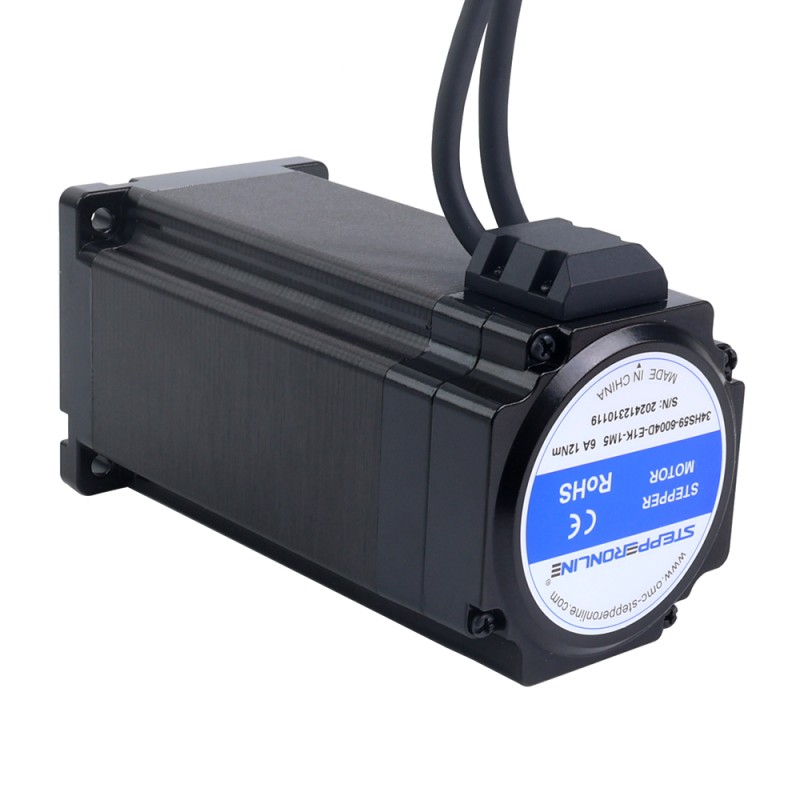

Name: Motor paso a paso de bucle cerrado Nema 34 serie S 12,00Nm(1699,34oz.in) Codificador 1000PPR(4000CPR)
Brand: STEPPERONLINE
SKU: 34HS59-6004D-E1K-1M5
Price: 53.20 EUR
Availability: InStock
Rating: 5 (3 reviews)

Motor paso a paso de bucle cerrado Nema 34 serie S 12,00Nm(1699,34oz.in) Codificador 1000PPR(4000CPR)

34HS59-6004D-E1K-1M5

Torque de sujeción(Ncm)120

Torque de sujeción(oz.in)1699.34

Resistencia de fase(ohms)0.59

Inductancia(mH)4.8

Consulta

Descargas

34HS59-6004D-E1K-1M5_Torque_Curve.pdfPDF · 163.02KB 34HS59-6004D-E1K-1M5.STEPSTEP · 2.73MBInicie sesión para descargar 34HS59-6004D-E1K-1M5_Full_Datasheet.pdfPDF · 57.37KB

Misma serie

Modelo	Torque de sujeción(Ncm)	Torque de sujeción(oz.in)	Resistencia de fase(ohms)	Inductancia(mH)	Precio	Existencias
34HS31-6004D-E1000	430	608.93	0.3	2.1	€37.56	En stock
34HS39-6004D-E1000	650	920.48	0.36	2.6	€46.74	En stock
34HS39-6004D-E1K-1M5	650	920.48	0.43	2.6	€41.30	En stock
34HS46-6004D-E1000	900	1274.5	0.4	3.6	€46.60	En stock
34HS59-6004D-E1000	1200	1699.34	0.53	4.8	€56.95	En stock
34HS59-6004D-E1K-1M5	120	1699.34	0.59	4.8	€53.20	En stock

Motor paso a paso de bucle cerrado Nema 34 serie S 12,00Nm(1699,34oz.in) Codificador 1000PPR(4000CPR)

Este es un motor paso a paso de circuito cerrado Nema 34 con un codificador óptico incremental de 1... Leer más

3 opiniones • Escribir una opinión

desde

€53.20

5 + €51.17

10 + €49.29

50 + €47.55

100 + €45.92

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

EE. UU. (+€17.85)

Alemania (+€10.61)

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Este es un motor paso a paso de circuito cerrado Nema 34 con un codificador óptico incremental de 1000ppr(4000CPR) con una potencia nominal de 6,0A, un par de retención de 12,00Nm(1699,34oz.in) y cables de 1500mm de largo. En comparación con los motores paso a paso de bucle abierto, ofrece mayor precisión, mayor par, menor calentamiento del motor, menor consumo de energía y mejor respuesta a factores externos.

Especificaciones del motor

Número de pieza del fabricante: 34HS59-6004D-E1K-1M5
Tipo de motor: Motor paso a paso bipolar
Ángulo de paso: 1,8 grados
Par de retención: 12,00Nm(1699,34 oz.in)
Corriente nominal/fase: 6,0A
Resistencia de fase: 0,59ohms±10%
Inductancia: 4,8mH ± 20%(1KHz)
Clase de aislamiento: B 130 °C [266 °F]
Tamaño del marco: 86 x 86mm
Longitud del cuerpo: 174mm
Diámetro del eje: Φ14mm
Longitud del eje: 37mm
Longitud del eje del chavetero: 25mm
Longitud del cable: 1500mm

Especificaciones del Encoder

Tipo de circuito de salida: Tipo diferencial
Tipo de encoder: Incremental óptico
Resolución del encoder: 1000PPR(4000CPR)
Canales de señal de salida: 2 canales
Tensión de alimentación mínima: 4.5V
Tensión de alimentación máxima: 5V
Corriente de salida: 25mA
Tensión de salida alta: 4.5V
Tensión de salida baja: 0.3V
Frecuencia máxima de salida: 60kHz

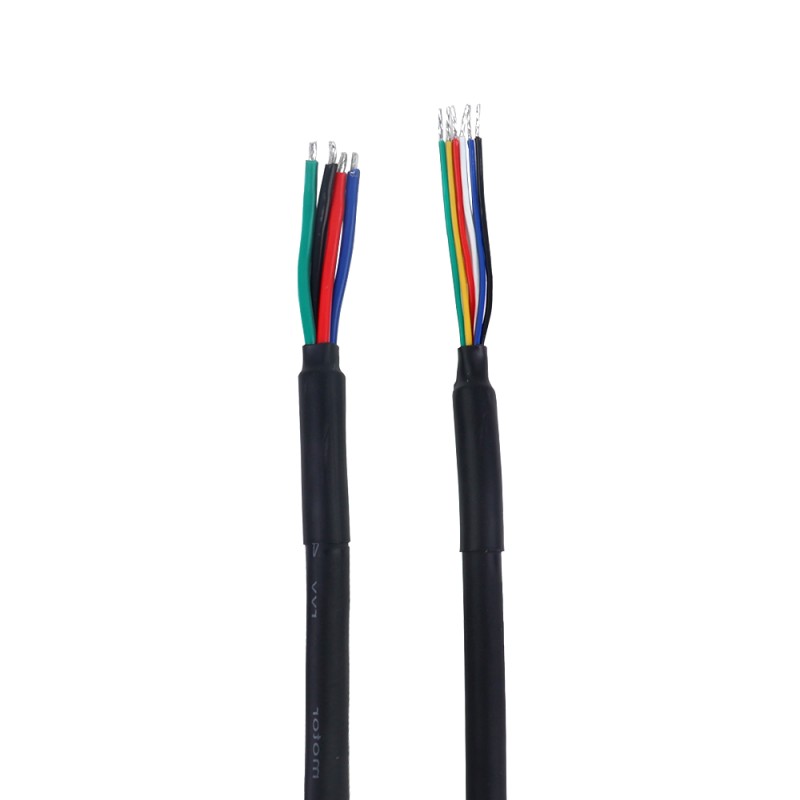

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

PIN	Negro	Rojo	Blanco	Amarillo	Verde	Azul
Encoder	EA+	VCC	GND	EB+	EB-	EA-

Tipo de producto
Tipo de producto	Motor paso a paso de circuito cerrado
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Canales de señal de salida	2
Corriente nominal(A)	6.0
Inductancia(mH)	4.8
Resistencia de fase(ohms)	0.59
Resolución del codificador	1000PPR
Tipo de circuito de salida	Diferencial
Tipo de codificador	Incrementales ópticos
Torque de sujeción(Ncm)	120
Torque de sujeción(oz.in)	1699.34
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	14
Longitud del cuerpo(mm)	174
Longitud del eje(mm)	37
Producción en serie	Serie S
Tamaño(mm)	Nema 34 (86 x 86)
