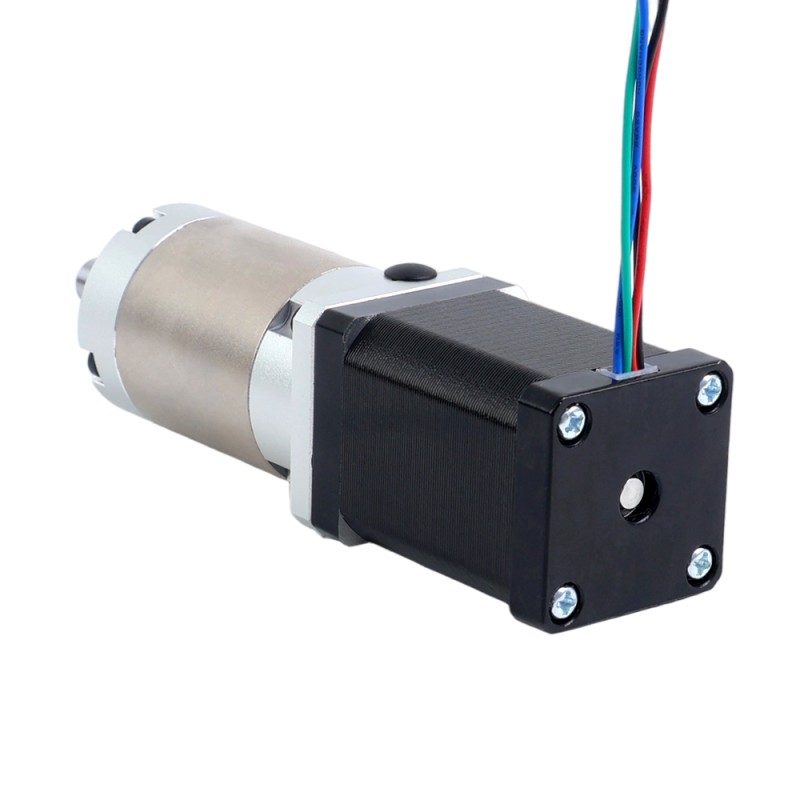

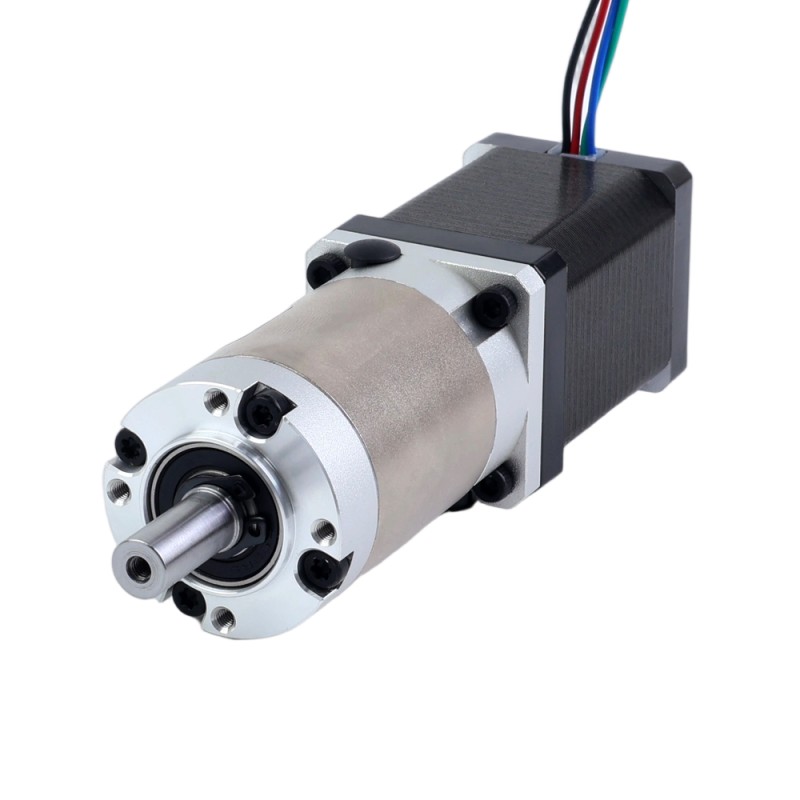

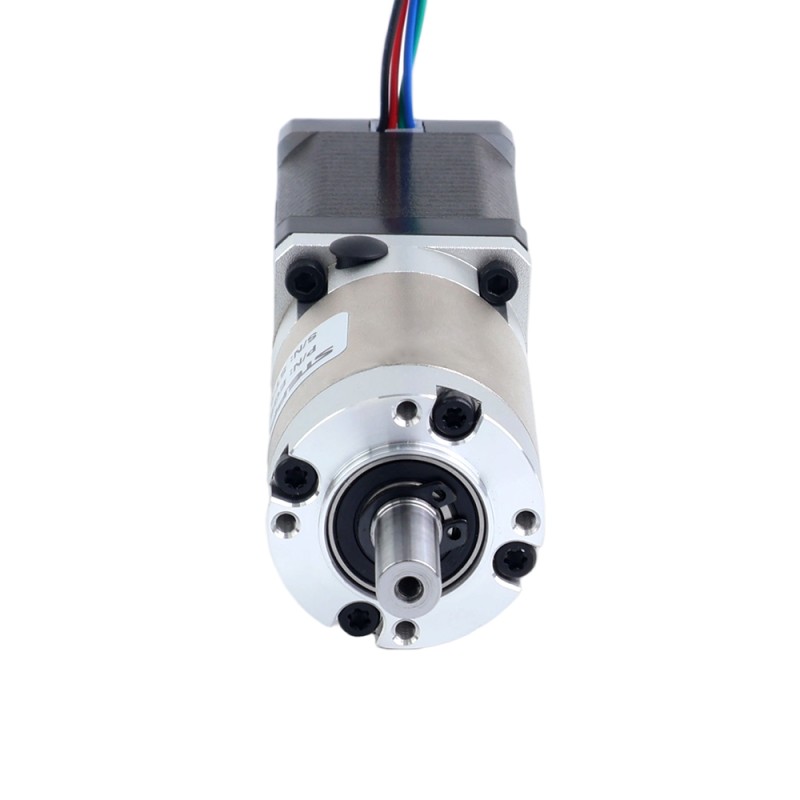

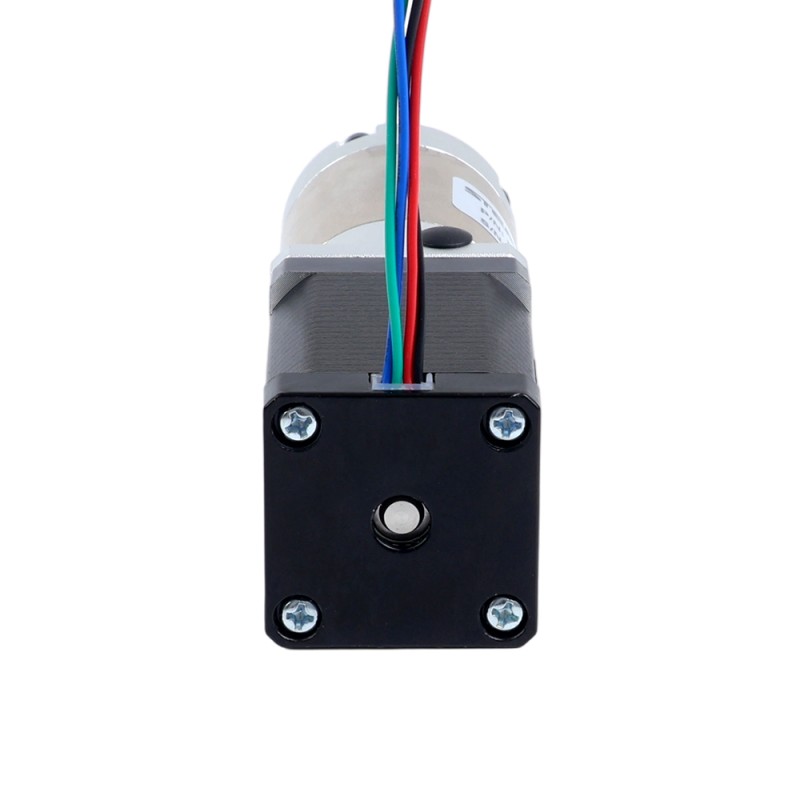

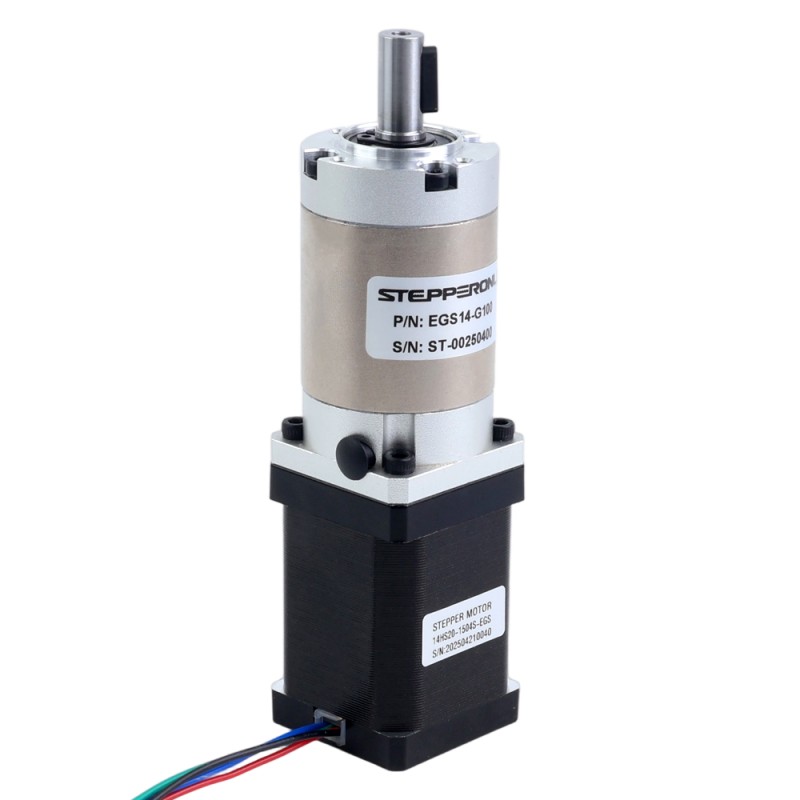

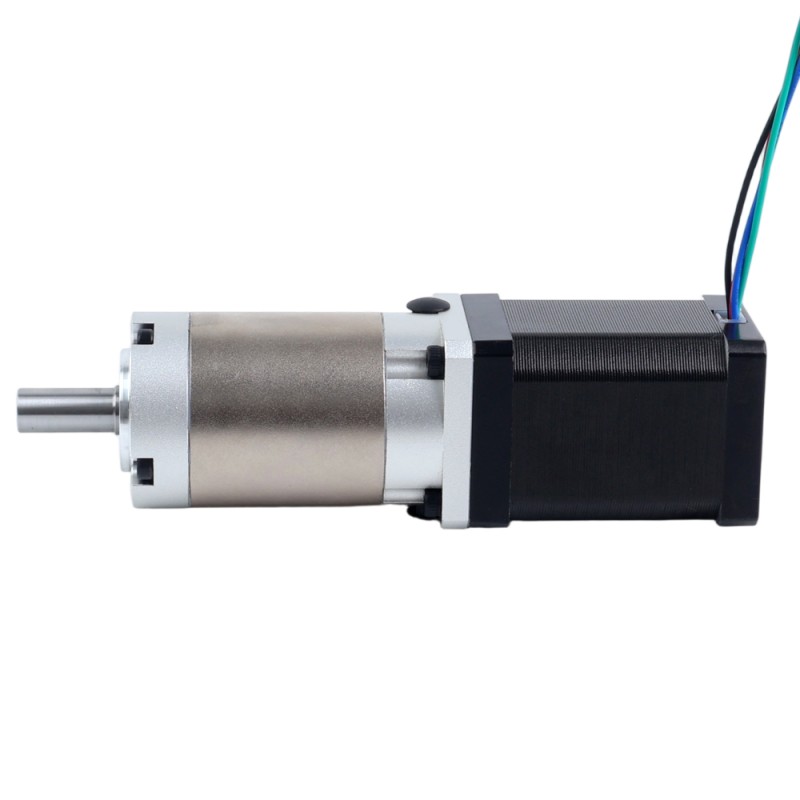

Motor paso a paso Nema 14 bipolar L=52mm w/ con caja de cambios planetaria serie EG relación de reducción 100:1

Este motor paso a paso Nema 14 ofrece un par de mantenimiento de 0.40Nm(56.64oz.in) ed è dotato di un riduttore EG ad alta precisione con un rapporto di trasmissione di 100:1. Rispetto ai motori con riduttori della serie PG, la precisione e l'accuratezza di questo motore con riduttore della serie EG sono state notevolmente migliorate, con un gioco massimo fino a 25arcmin.
Grazie alla loro precisione e affidabilità superiori, i motori con riduttore della serie EG offrono prestazioni eccezionali, rendendoli la scelta ideale per applicazioni in cui precisione, durata e valore sono fondamentali.

Especificaciones eléctricas

• Número de pieza: 14HS20-1504S-EGS100
• Tipo de motor: Motor paso a paso bipolar
• Par de mantenimiento sin caja de cambios: 0.40Nm(56.64oz.in)
• Corriente nominal/fase: 1.50A
• Resistencia de fase: 2.80ohms±10%
• Inductance: 4.80mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
• Material de los engranajes: Acero aleado
• Relación de transmisión: 100:1
• Eficiencia: 90%
• Juego en vacío: <=25arcmin
• Par máximo permitido: 9.00Nm(1274.50oz.in)
• Par instantáneo permitido: 18.00Nm(2549.01oz.in)

Especificaciones físicas

• Tamaño del marco: 35 x 35mm
• Longitud del motor: 52mm
• Longitud de la caja de cambios: 59mm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ8mm
• Longitud del eje de salida: 20mm
