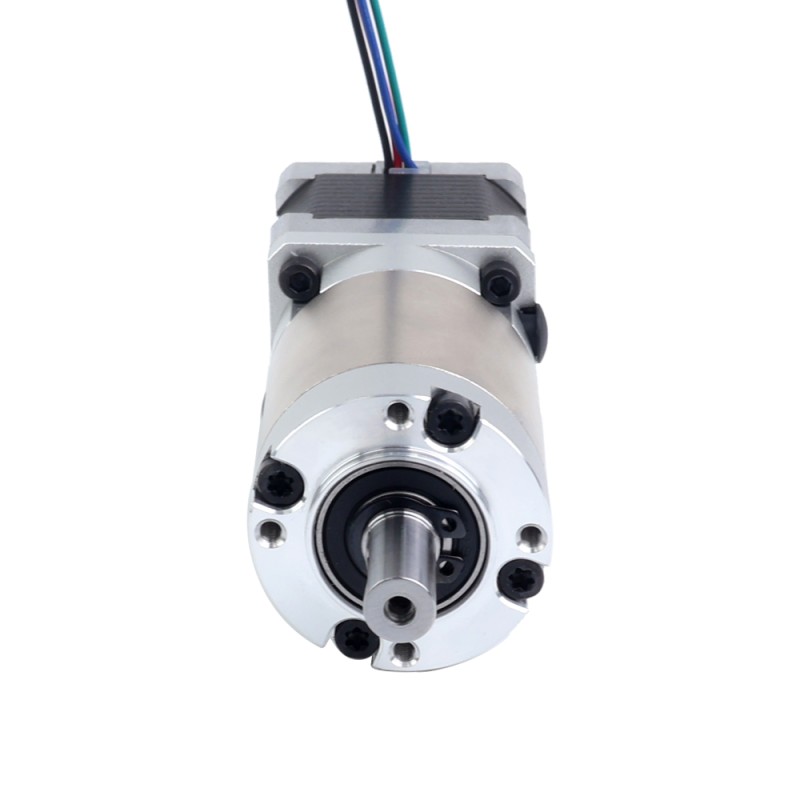

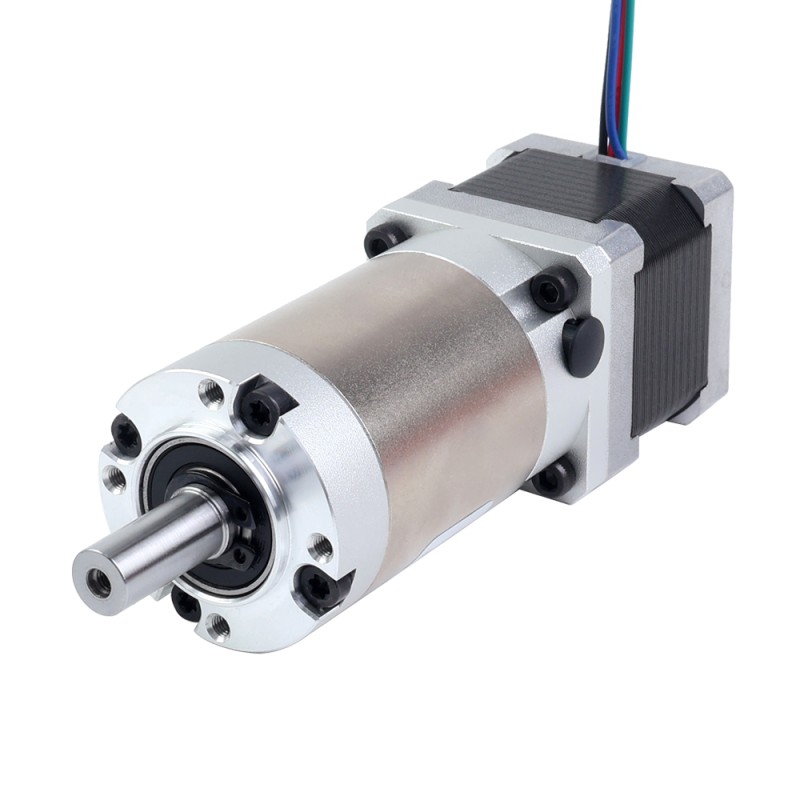

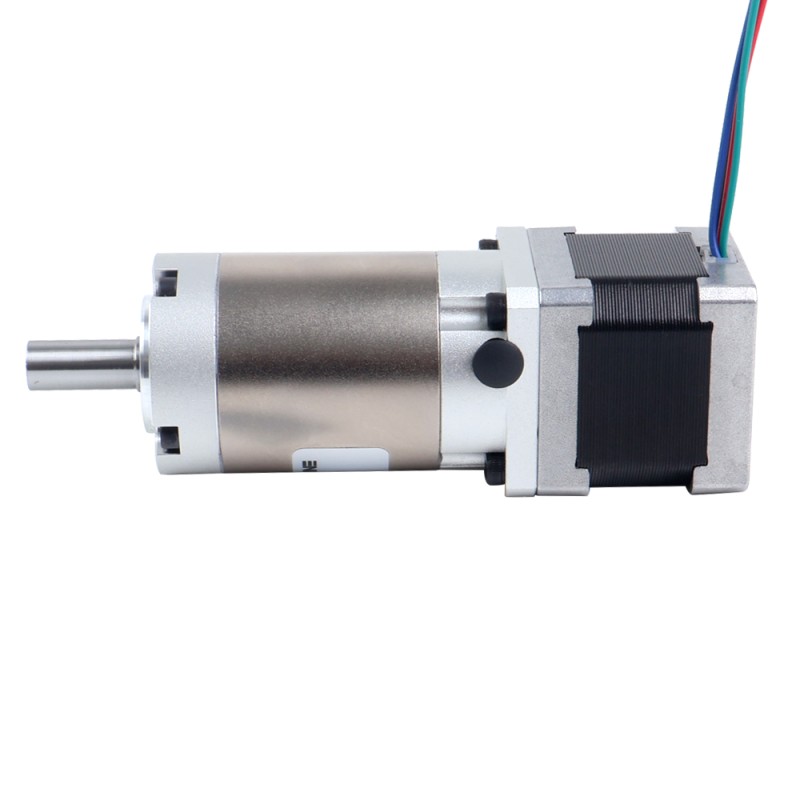

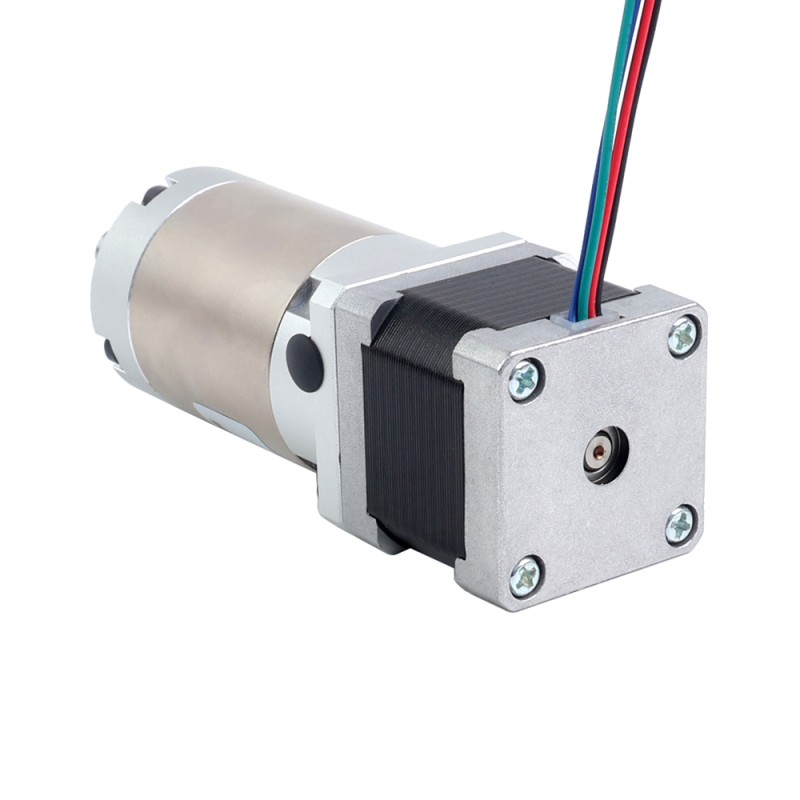

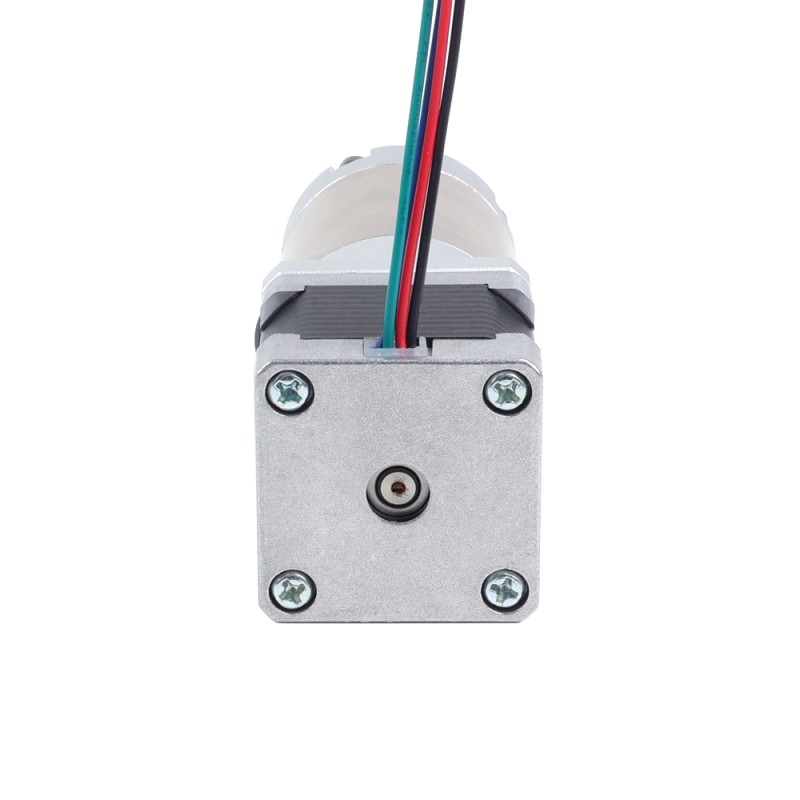

Motor paso a paso Nema 14 bipolar L=34mm con caja de cambios planetaria serie EG relación de reducción 100:1

Este motor paso a paso Nema 14 cuenta con un par de mantenimiento de 0,18Nm(25,49oz.in) y está equipado con una caja de cambios de alta precisión de la serie EG con una relación de transmisión de 100:1. En comparación con los motores equipados con cajas de cambios de la serie PG, este motor con la caja de cambios de la serie EG demuestra una precisión y exactitud significativamente mejoradas, con un juego máximo de solo 25arcmin.
Con su excepcional precisión, fiabilidad y rendimiento, la caja de cambios de la serie EG convierte a este motor en la elección ideal para aplicaciones donde la precisión, la durabilidad y el valor son primordiales.

Especificaciones eléctricas

• Número de pieza: 14HS13-1004S-EGS100
• Tipo de motor: Motor paso a paso bipolar
• Par de mantenimiento sin caja de cambios: 0,18Nm(25,49oz.in)
• Corriente nominal/fase: 1,00A
• Resistencia de fase: 4,20ohms±10%
• Inductance: 6,00mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
• Material de los engranajes: Acero aleado
• Relación de transmisión: 100:1
• Eficiencia: 90%
• Juego en vacío:<=25arcmin
• Par máximo permitido: 9,00Nm(1274,50oz.in)
• Par instantáneo permitido: 18,00Nm(2549,01oz.in)

Especificaciones físicas

• Tamaño del marco: 35 x 35mm
• Longitud del motor: 34mm
• Longitud de la caja de cambios: 59mm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ8mm
• Longitud del eje de salida: 20mm
