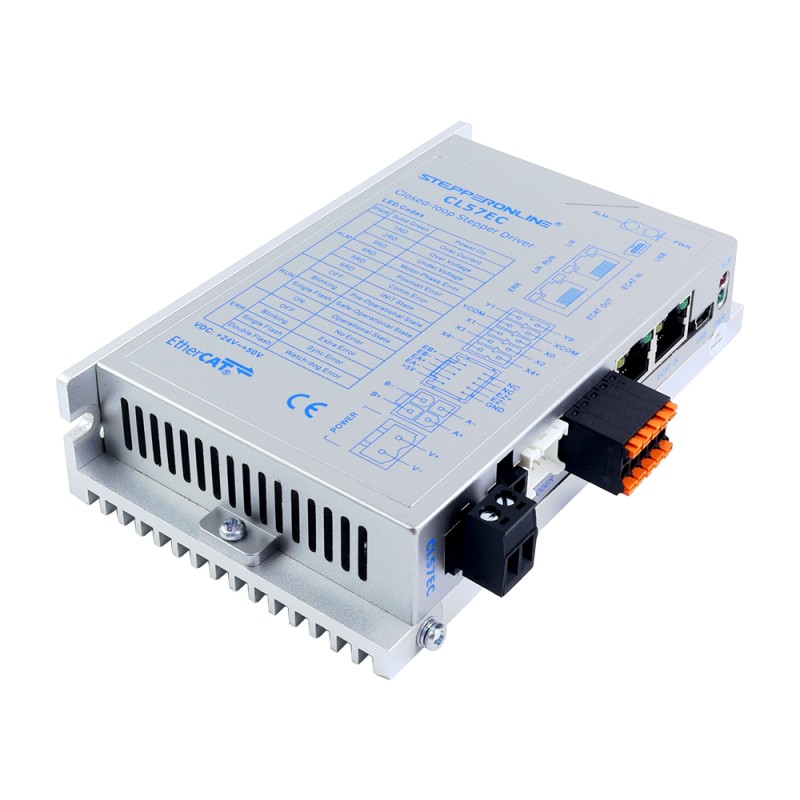

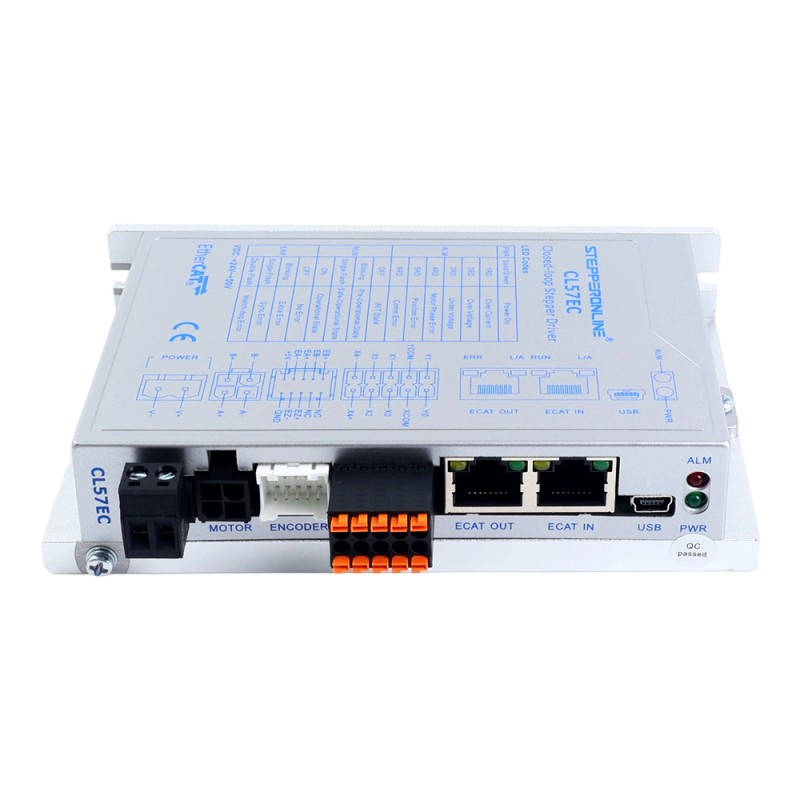

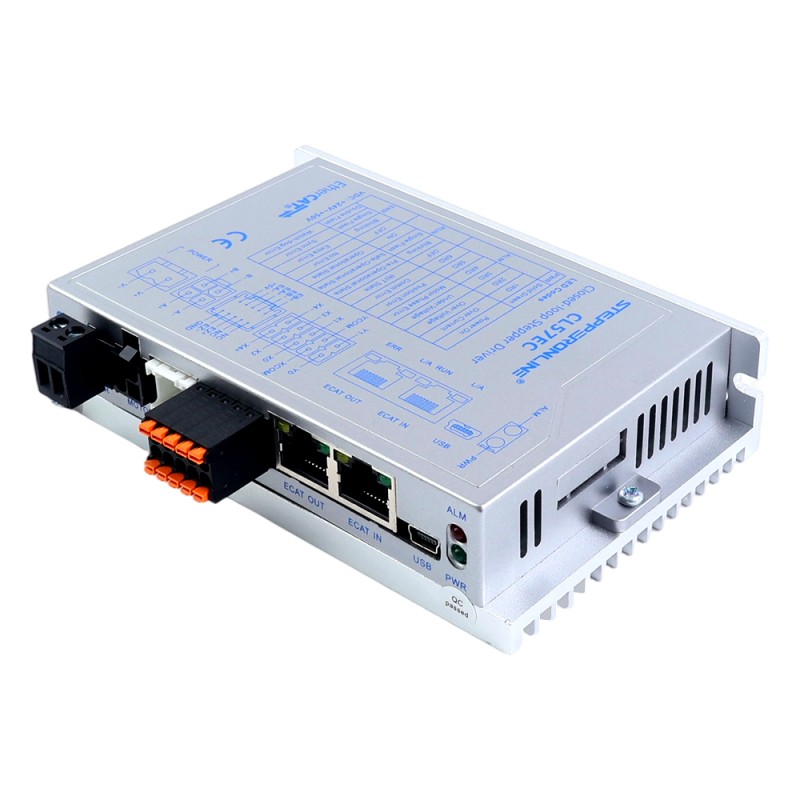

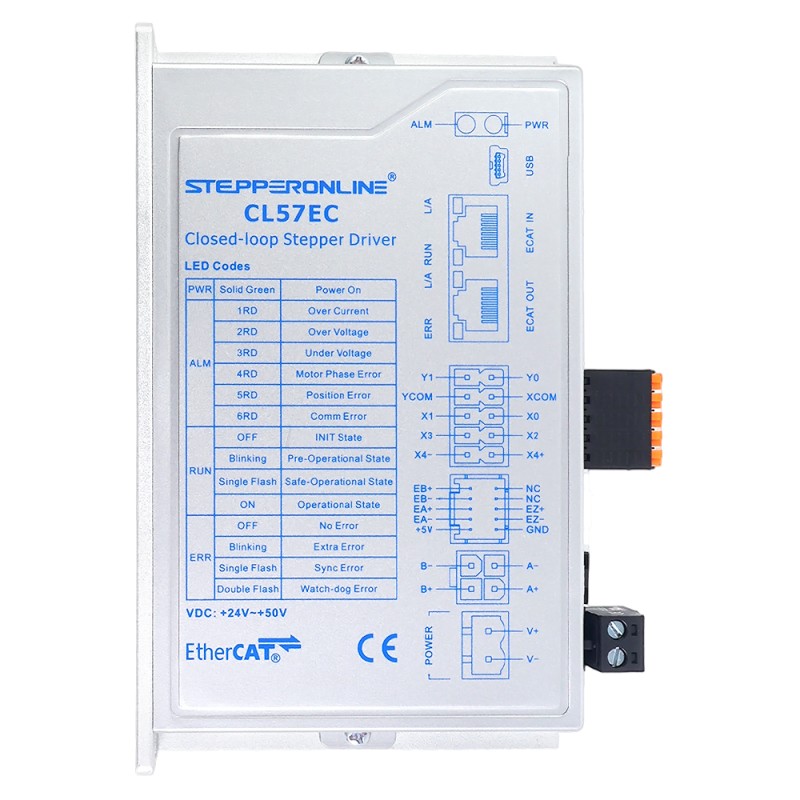

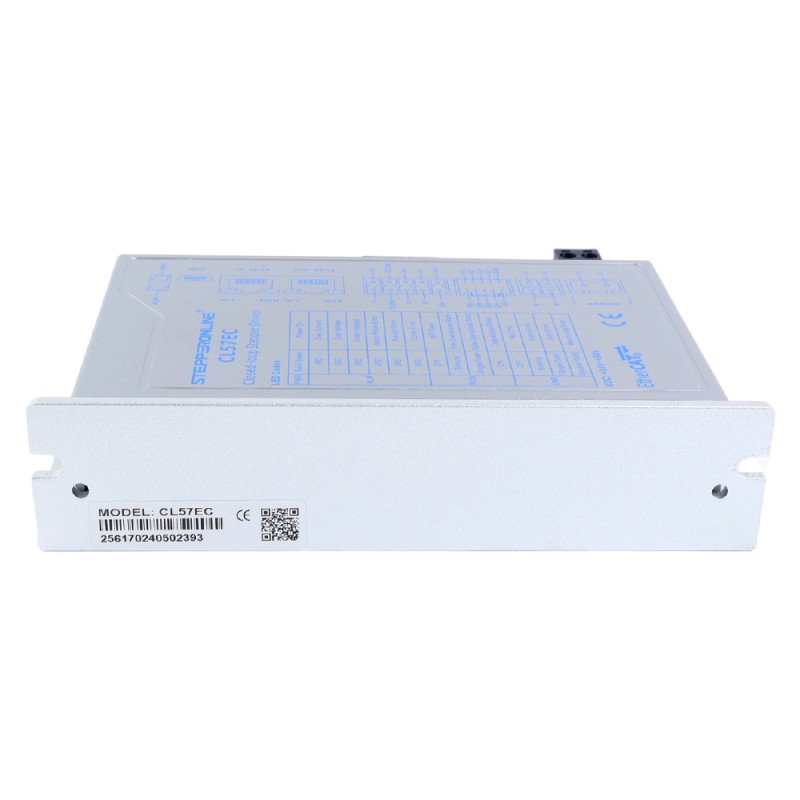

Y Series Controlador para motor paso a paso Closed Loop EtherCAT 0-7,2A 24-50VDC para motor paso a paso Nema 17, 23, 24

El CL57EC es un controlador de lazo cerrado de alto rendimiento, estable, con bajo ruido y vibraciones, con tecnología DSP de 32 bits. Soporta entrada 24-50VDC, corriente ajustable hasta 7,2A. Características: bus EtherCAT aislado con protocolo COE y cuatro modos de control de movimiento (CSP, PP, PV, HOME). Incluye múltiples entradas/salidas digitales para señales de control y estado. Subdivisión fina de 400 a 51200, Ofrece protección contra sobretensión, subtensión, sobrecorriente y error de fase. Compatible con los principales controladores maestros EtherCAT. Ideal para equipos láser, médicos, robótica, automatización, semiconductores, fotovoltaicos y baterías.

Características clave

• Nueva tecnología DSP de 32 bits, alta relación costo-rendimiento, buena estabilidad, bajo ruido, bajas vibraciones
• Basado en estándar de transmisión Ethernet 100BASE-TX, velocidad hasta 100Mbps, comunicación full-duplex
• Soporta CANopen sobre EtherCAT (CoE) y cumple con estándares CiA 402
• Modos de trabajo soportados: Posición Sincronizada CíclicA(CSP), Posición PerfiladA(PP), Velocidad PerfiladA(PV), Búsqueda de Origen (HOME)

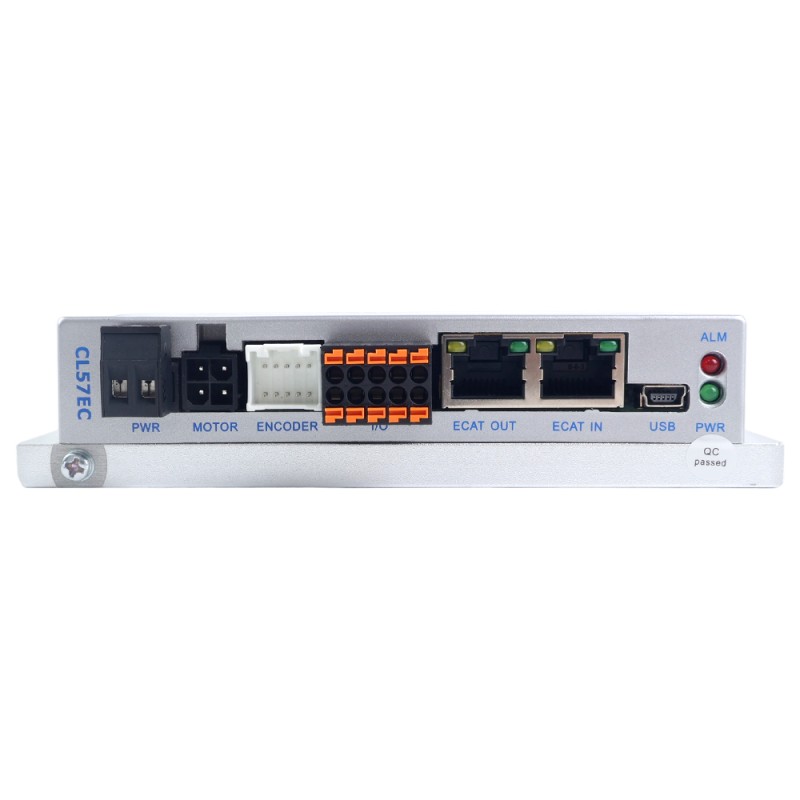

• Conector RJ45 de doble puerto para comunicación EtherCAT
• Cuatro entradas con aislamiento óptico (12V-24V)
• Dos salidas con aislamiento óptico
• Subdivisión ajustable 400~51200, soporta relación electrónica
• Control de corriente suave y preciso, bajo calentamiento del motor
• Protecciones contra sobretensión, subtensión, sobrecorriente

Especificaciones eléctricas

• Corriente máxima de salida: 0 - 7,2A
• Corriente de salida continua: 0 - 5,0A(Típica 2,0A)
• Tensión de alimentación: 24 - 50VDC
• Corriente de entrada lógica: 5 - 50mA(Típica 10mA)
• Tensión de entrada lógica: 5 - 24V
• Resistencia de aislamiento: 100MΩ

Entorno operativo y otras especificaciones (Tj = 25℃/77℉)

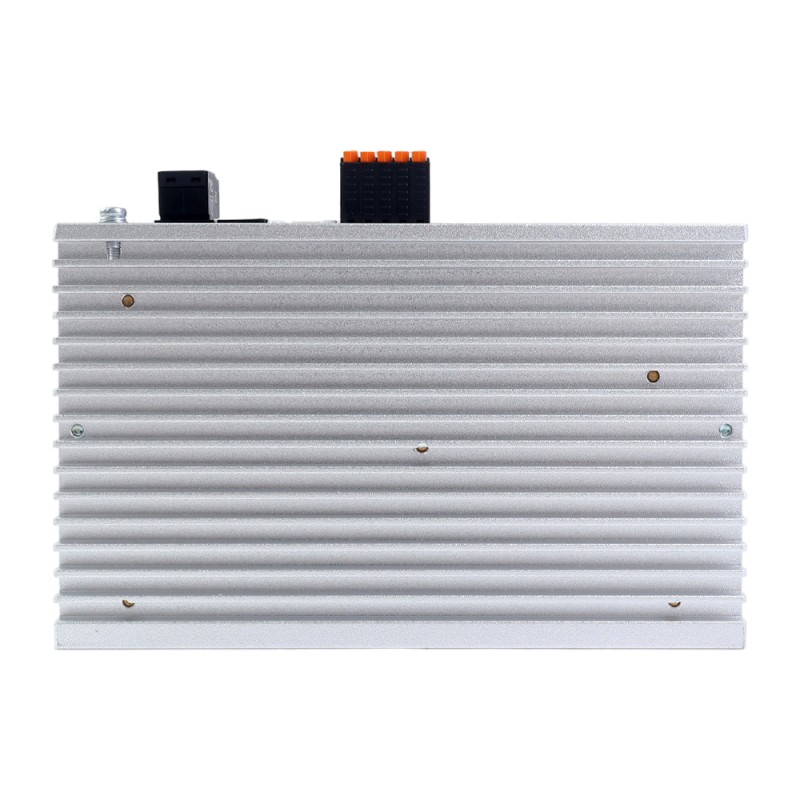

• Enfriamiento: Natural o forzado
• Ambiente: Alejado de equipos calefactores, evite polvo, vapores aceitosos, gases corrosivos, vibraciones fuertes, prohibidos gases inflamables y polvo conductor
• Temperatura ambiente: 0 - 50℃
• Humedad: 40% - 90%RH
• Temperatura de operación: Máx 50℃
• Vibración: 10-50Hz/0,15mm
• Temperatura de almacenamiento: -20 - 70℃
• Peso: Aprox. 376g(13,26oz)

Contenido del paquete

• 1 x Controlador CL57EC
• 1 x RS232-6
