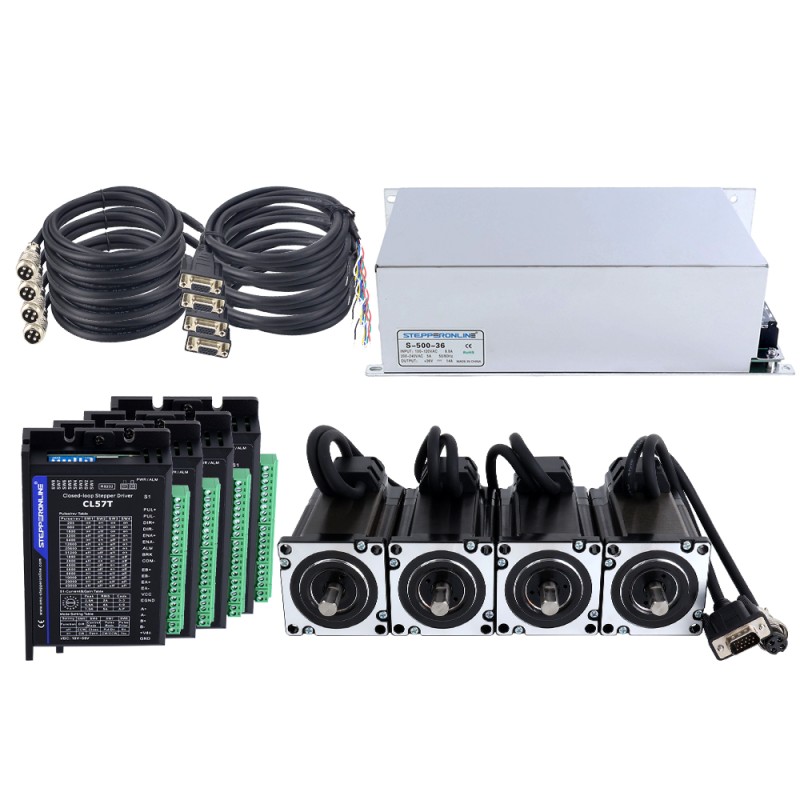

TS Series 4 Axis 3.0Nm(424.83oz.in) Nema 24 Kit paso a paso de circuito cerrado con fuente de alimentación

• 4 x CL57T-V41: Drivers paso a paso de circuito cerrado V4.1 0-8.0A 24-48VDC para motor paso a paso Nema 17, 23, 24
• 4 x 24HS34-5004D-E1000: Nema 24 Motor paso a paso de circuito cerrado 3.0Nm/424.83oz.in Codificador 1000PPR
• 1 x S-500-36: 500W 36V Fuente de alimentación conmutada Kits de enrutador CNC de motor paso a paso
• 1 x cable de depuración RS232
• 4 x Cable de extensión de codificador de 1,7m(67") de largo para motor paso a paso de circuito cerrado
• 4 x RV-4 AWG20 Cable de extensión de motor de 1,7m(67") de largo con enchufe de aviación GX16 para motores paso a paso de circuito cerrado Nema 23 y 24(solo para motor modelo con enchufe de aviación)

Especificación del motor

• Número de pieza del fabricante: 24HS34-5004D-E1000
• Número de fase: 2
• Ángulo de paso: 1,8grados
• Par de retención: 3,0Nm(424,83oz.in)
• Corriente nominal/fase: 5.0A
• Resistencia de fase: 0,52ohmios
• Inductancia: 2,1mH ± 20%(1KHz)
• Tamaño del marco: 60 x 60mm
• Longitud del cuerpo: 111mm
• Diámetro del eje: Φ10mm
• Longitud del eje: 21mm
• Longitud del eje D-CUT: 15mm
• Longitud del cable: 300mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: incremental óptico
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Voltaje de suministro mínimo: 4V
• Voltaje de suministro máx.: 5V
• Corriente de salida: 100mA
• Alto voltaje de salida: 5V
• Salida de bajo voltaje: 4,5V.
• Frecuencia de salida máx.: 60kHZ

Conexión de motor y codificador

Conexión del cable de extensión del motor

Conexión del cable de extensión del codificador

Especificación del Drivers

• Voltaje de entrada 24-48VCC, corriente máxima de salida 0-8.0A
• Bucle cerrado, elimina la pérdida de sincronización
• Interfaz de depuración RS232 disponible
• No necesita un margen de par alto
• Rango de velocidad de funcionamiento más amplio
• Calentamiento del motor reducido y más eficiente
• Movimiento suave y ruido de motor súper bajo
• Protecciones por sobretensión, sobrecorriente y error de seguimiento de posición

Especificación de fuente de alimentación

• Salida 36VCC 14A
• Rango de voltaje de entrada de CA: 180~264VAC
• 115V/230V CA seleccionado por interruptor
• Alta eficiencia bajo costo
• Convección de enfriamiento de aire libre
• Ondulación y guiñada de salida baja
• Protecciones contra sobrecorriente, sobrevoltaje, cortocircuito y sobrecalentamiento
• 238*124*65 mm(largo x ancho x alto)
