Servomotor de DC RS485 de 750W, serie DSY, 24-70VDC, 2,39Nm con freno, 3000rpm, codificador incremental de 17 bits, IP65

Este es el último sistema servo de DC de la serie DSY, que consta de un servomotor de 48V DC y 750W con un freno 24V y 8,5W servocontrolador de  y un servocontrolador de 24-70V DC y 750W. El servomotor tiene un par nominal de 2,39Nm, un par máximo de 7,17Nm y una velocidad nominal de 3000rpm.

Viene de serie con un codificador incremental magnético de una sola vuelta de 17 bits y adopta un diseño de alta densidad de potencia, lo que le permite ofrecer una gran potencia en un tamaño compacto, logrando una sobrecarga instantánea tres veces superior. El nuevo diseño del circuito magnético reduce la ondulación del par, minimizando la vibración durante el funcionamiento y proporcionando una salida de par más suave.
Puede utilizarse ampliamente en diversas aplicaciones, como robots móviles (AMR, AGV), robots de servicio, robots especiales, almacenamiento y clasificación logística, equipos médicos, instrumentos e industrias textiles ligeras, donde las restricciones de voltaje y tamaño son importantes.

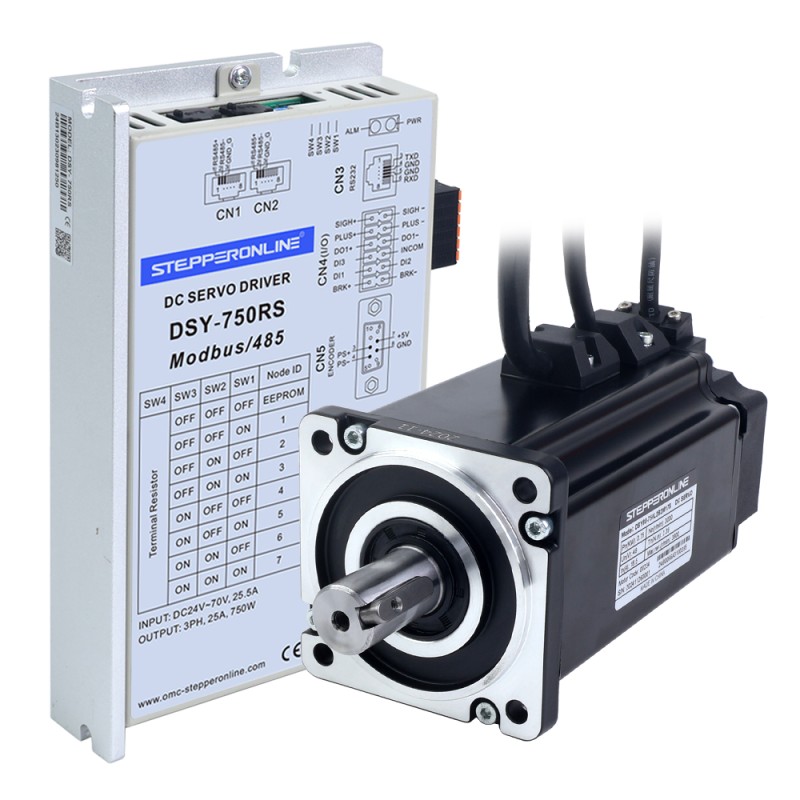

Elementos del kit

• 1 x DSY-750RS: controlador de servomotor de DC Pulso/RS485 de 750W
• 1 x DSY80-750L2B2M17S: servomotor de DC de 48V y 750W, 3000rpm, 2,39Nm, con freno, codificador de 17 bits, IP65

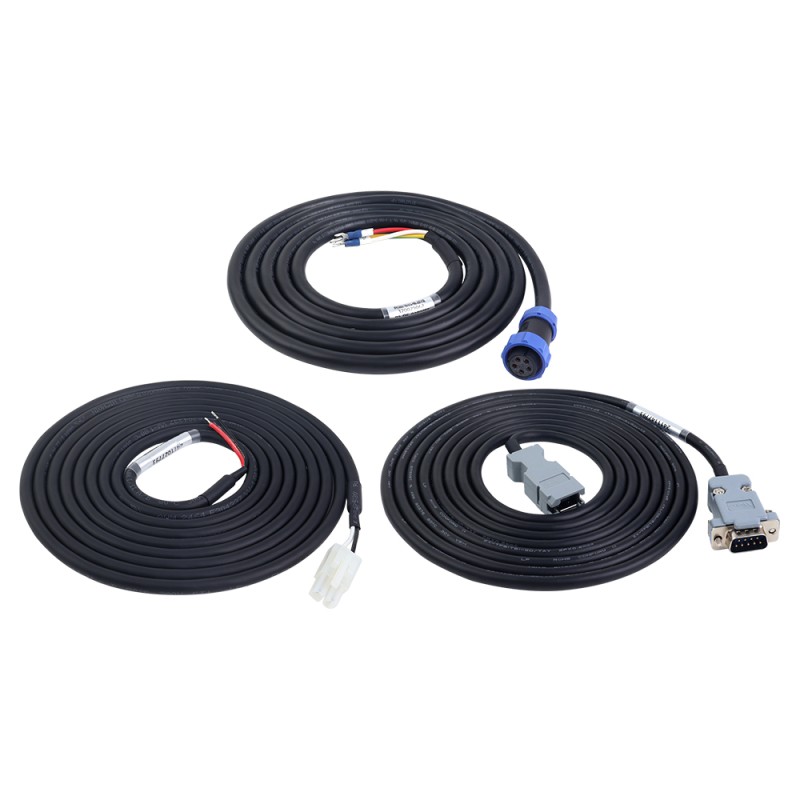

• 1 x P2-DS-03P20M: motor de 3,0m Cable
• 1 x P1-DS-03M-S: Cable de freno de 3,0m
• 1 x E2-DS-03AM: Cable de codificador de 3,0m
• 1 x RS232-5: Cable de depuración de 1,0m

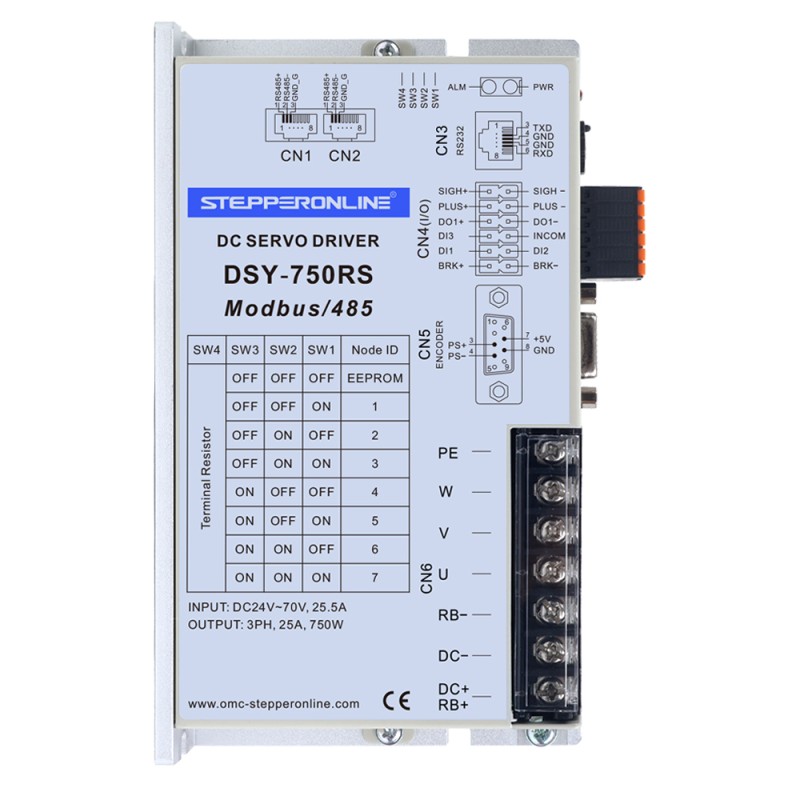

Especificación del servocontrolador

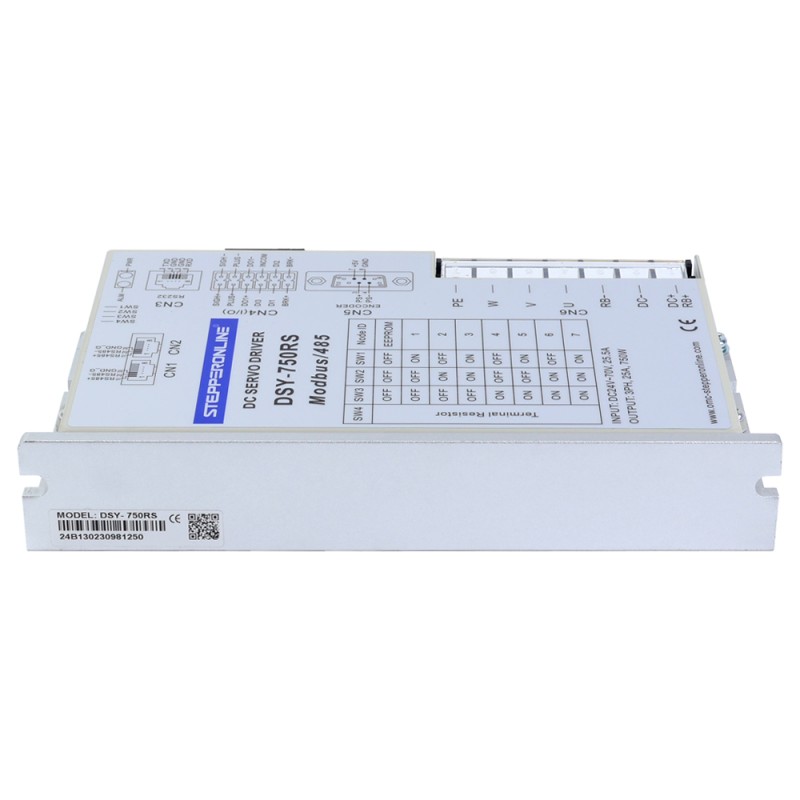

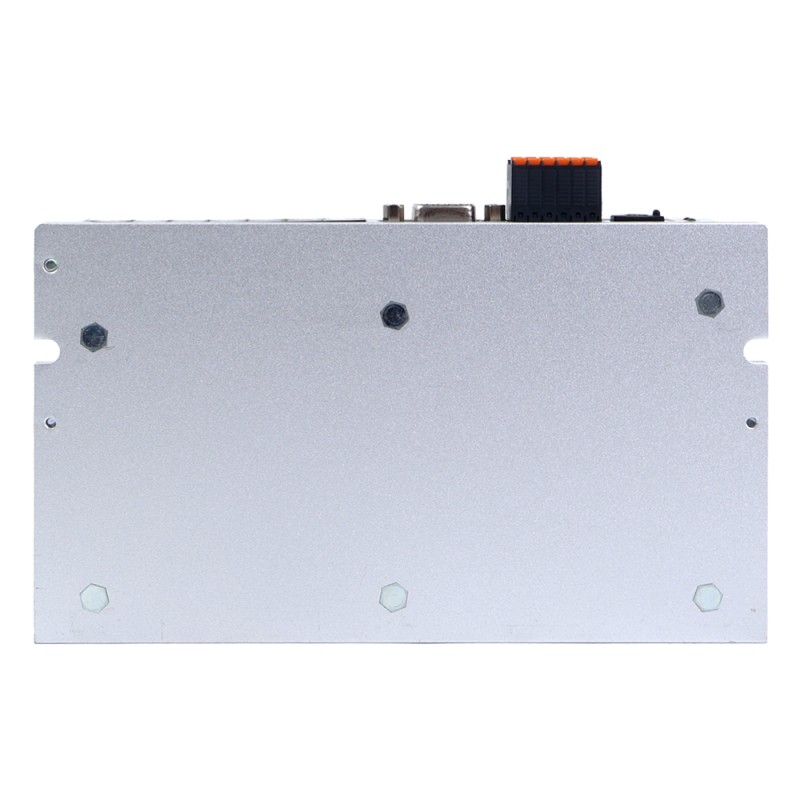

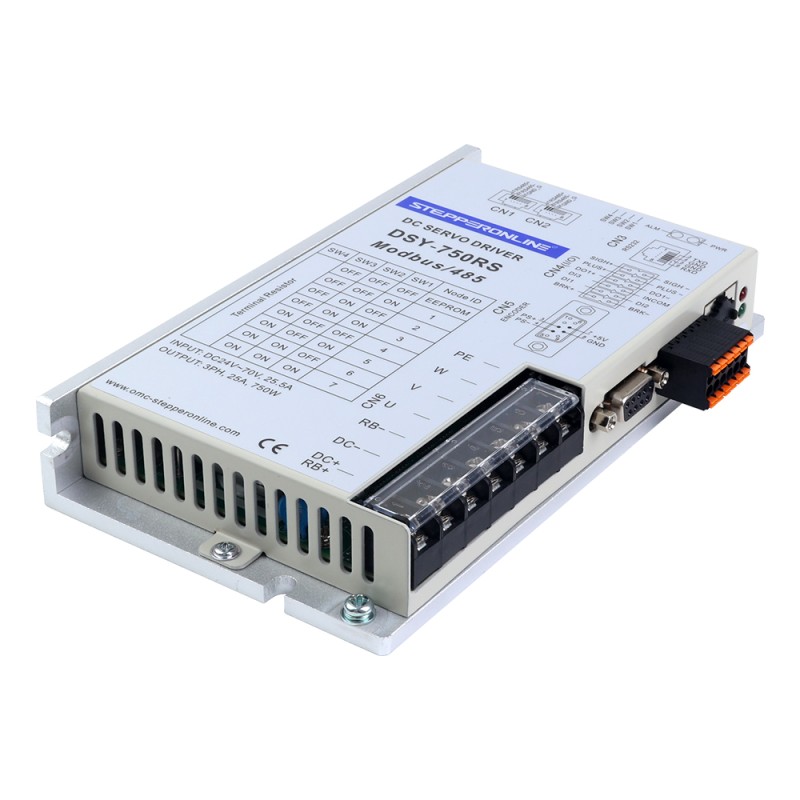

• Número de pieza: DSY-750RS
• Corriente de salida continua: 25,0A
• Corriente de salida máxima: 80,0A
• Entrada de fuente de alimentación: 24-70VDC
• Potencia nominal 750W
• Dimensiones: 174,6 x 100 x 30mm

Especificación del servomotor

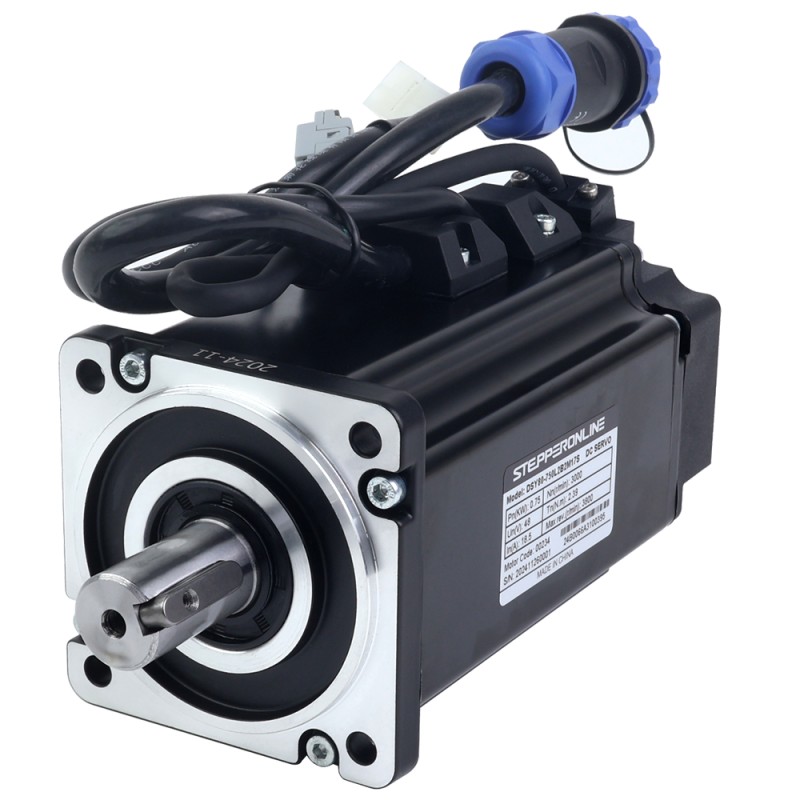

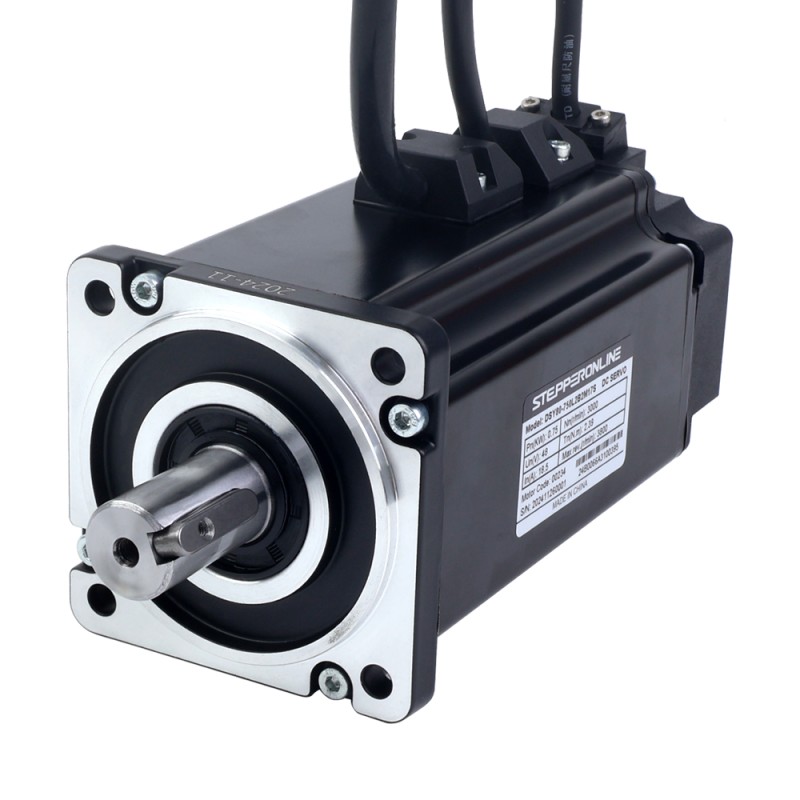

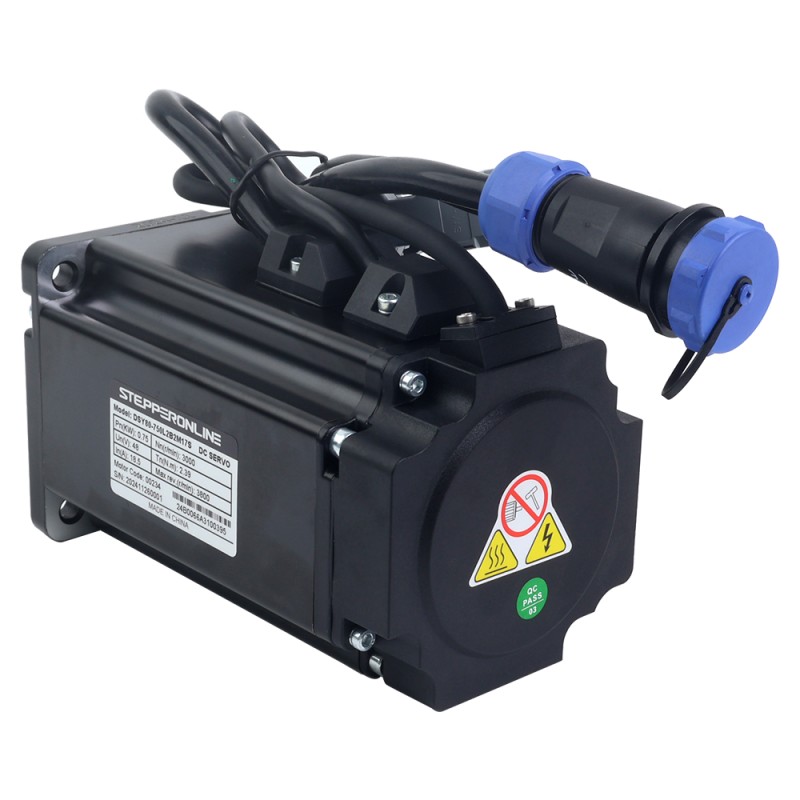

• Número de pieza: DSY80-750L2B2M17S
• Potencia nominal: 750W
• Voltaje nominal: 48V DC
• Par nominal: 2,39Nm
• Par máximo: 7,17Nm
• Corriente nominal: 18,5A
• Velocidad nominal: 3000rpm
• Const. de par: 0,129N.m/A
• Resistencia línea-línea: 0,11ohms ± 10%
• Inductancia línea-línea: 0,43mH ± 20%
• Inercia: 1,62kg*m2*10-4^-4
• Codificador: codificador incremental magnético de una sola vuelta de 17 bits
• Polos: 10
• Clasificación IP: IP65
• Diámetro del eje: 19mm
• Par de retención del freno: 3,80Nm
• Voltaje del freno: 24V DC
• Potencia del freno: 8,5W
• Corriente del freno: 0,42A
• Longitud del cable: 3m (las longitudes opcionales son 1,5m y 5m)
