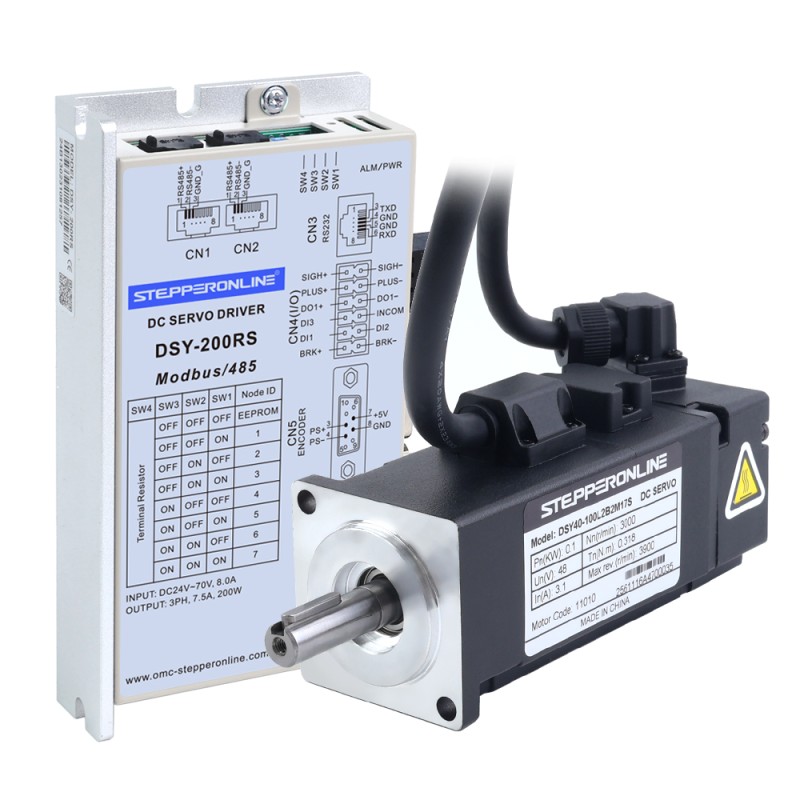

Servomotor de DC RS485 de 100W serie DSY 24-70VDC 0,318Nm con freno 3000rpm codificador incremental de 17 bits IP65

Este es el último sistema de servomotores de corriente continua de la serie DSY, que incluye un servomotor de 48VDC y 100W equipado con un freno de 24V y 6,0W, y un servodriver de 24-70VDC y 200W. El motor cuenta con un par nominal de 0,318Nm, un par máximo de 0,954Nm y una velocidad nominal de 3000rpm.
Este sistema está mejorado con un encoder magnético incremental estándar de 17 bits de una sola vuelta y utiliza un diseño de alta densidad de potencia, lo que le permite ofrecer un rendimiento robusto en un factor de forma compacto, con la capacidad de alcanzar hasta 3 veces la sobrecarga instantánea. El diseño innovador del circuito magnético reduce significativamente la ondulación del par, asegurando una vibración mínima durante la operación y proporcionando un par de salida más suave.
Ideal para una amplia gama de aplicaciones, este sistema de servomotores es particularmente adecuado para robots móviles (AMR, AGV), robots de servicio, robots especializados, logística y almacenamiento, sistemas de clasificación, dispositivos médicos, instrumentos de precisión y la industria textil ligera, donde tanto las limitaciones de voltaje como de tamaño son consideraciones críticas.

Elementos del Kit

• 1 x DSY-200RS: Servodriver de corriente continua de 200W Pulse/RS485
• 1 x DSY40-100L2B2M17S: Servomotor de corriente continua de 100W, 48V, 3000rpm, 0,318Nm con freno, encoder de 17 bits, IP65

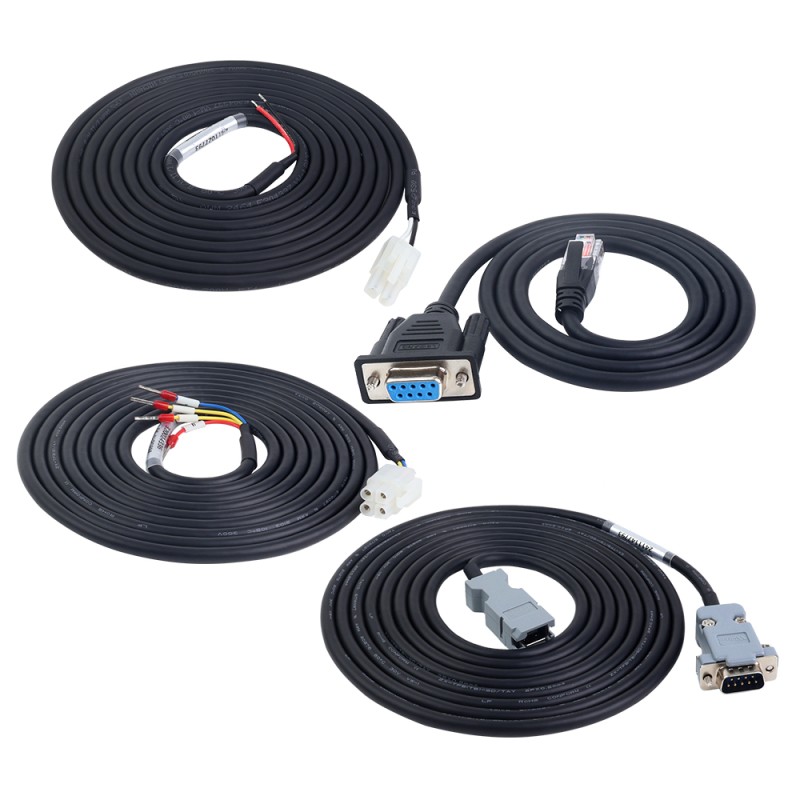

• 1 x P1-DS-03P08M: Cable de motor de 3,0m
• 1 x P1-DS-03M-S: Cable de freno de 3,0m
• 1 x E2-DS-03AM: Cable de encoder de 3,0m
• 1 x RS232-5: Cable de depuración de 1,0m

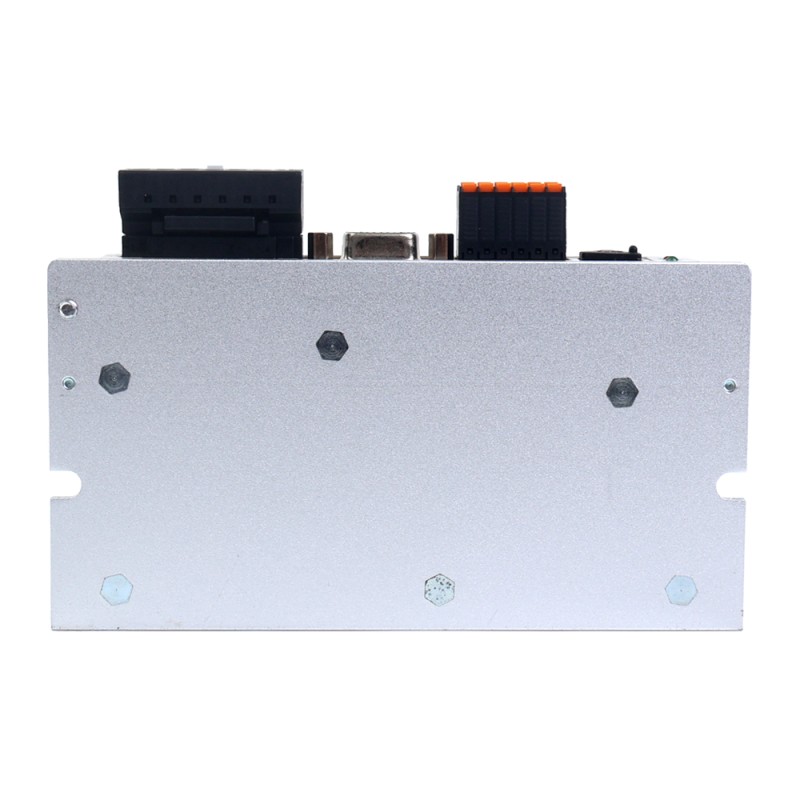

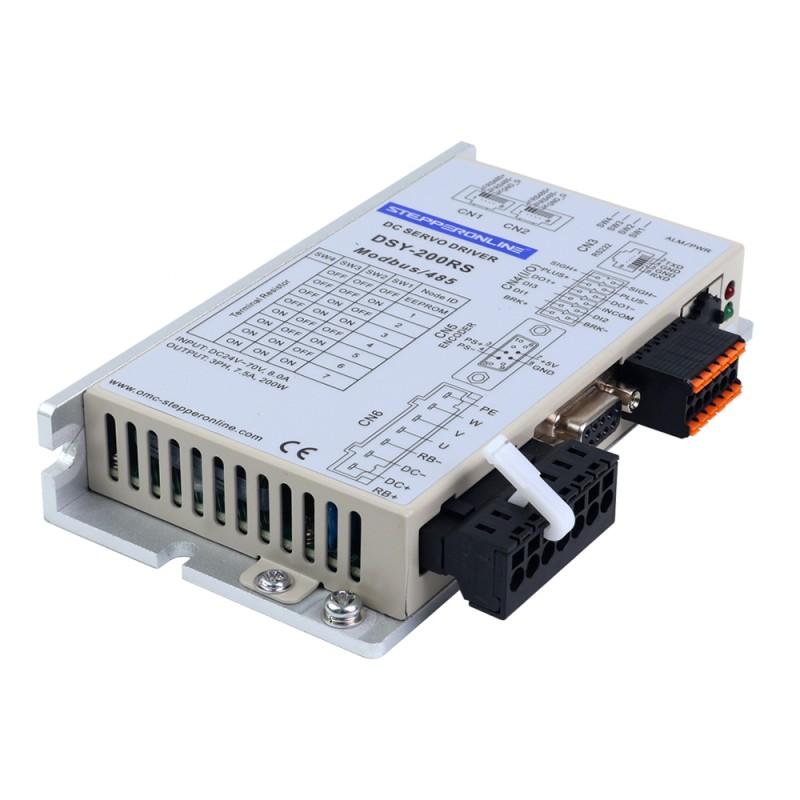

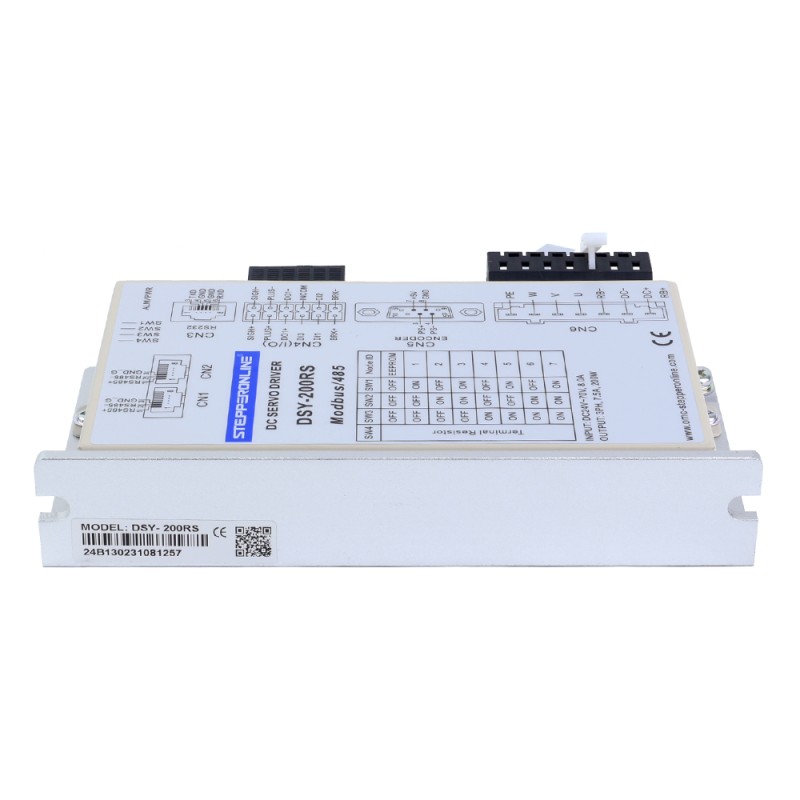

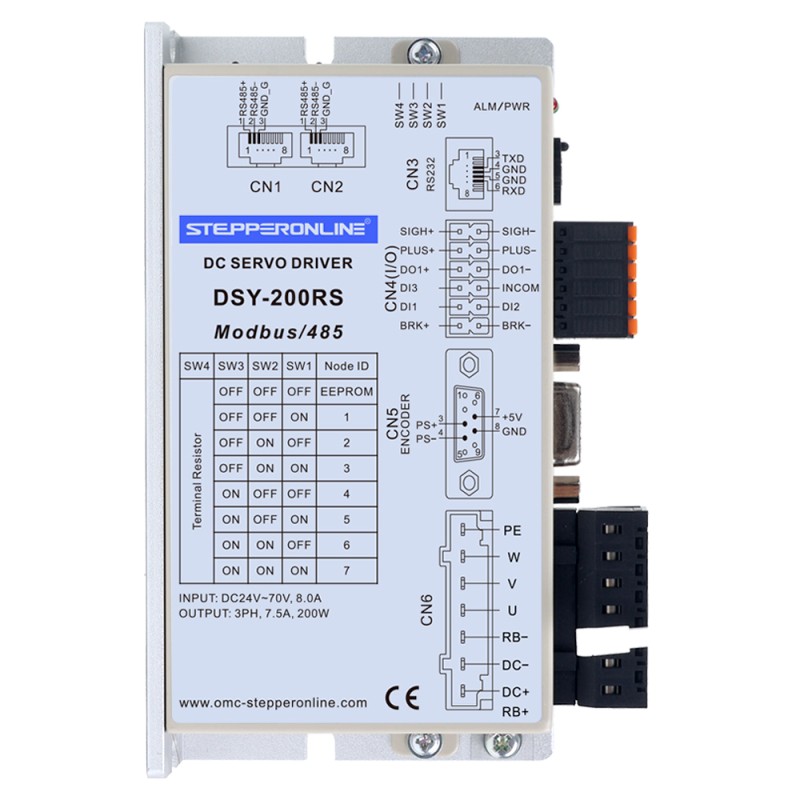

Especificaciones del Servodriver

• Número de pieza: DSY-200RS
• Corriente de salida continua: 7,5A
• Corriente de salida máxima: 24,0A
• Entrada de alimentación: 24-70VDC
• Potencia nominal: 200W
• Dimensiones: 141*75,5*25,4mm

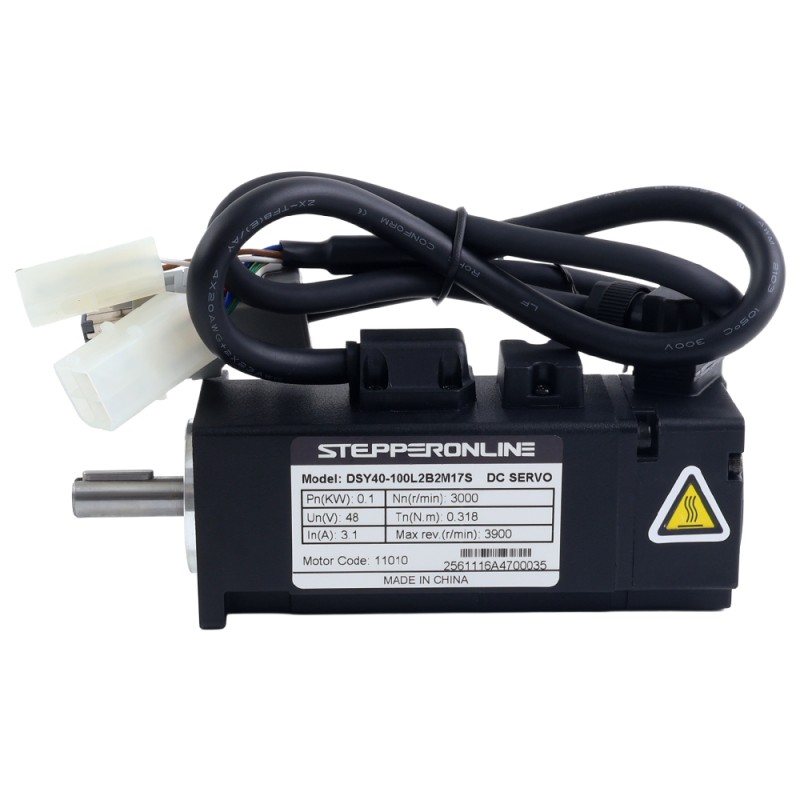

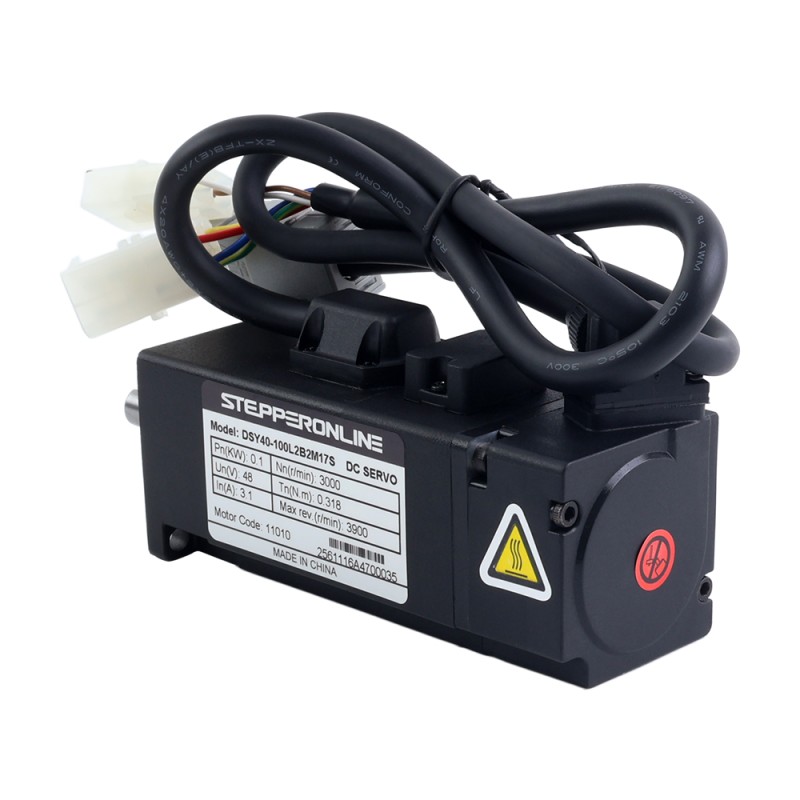

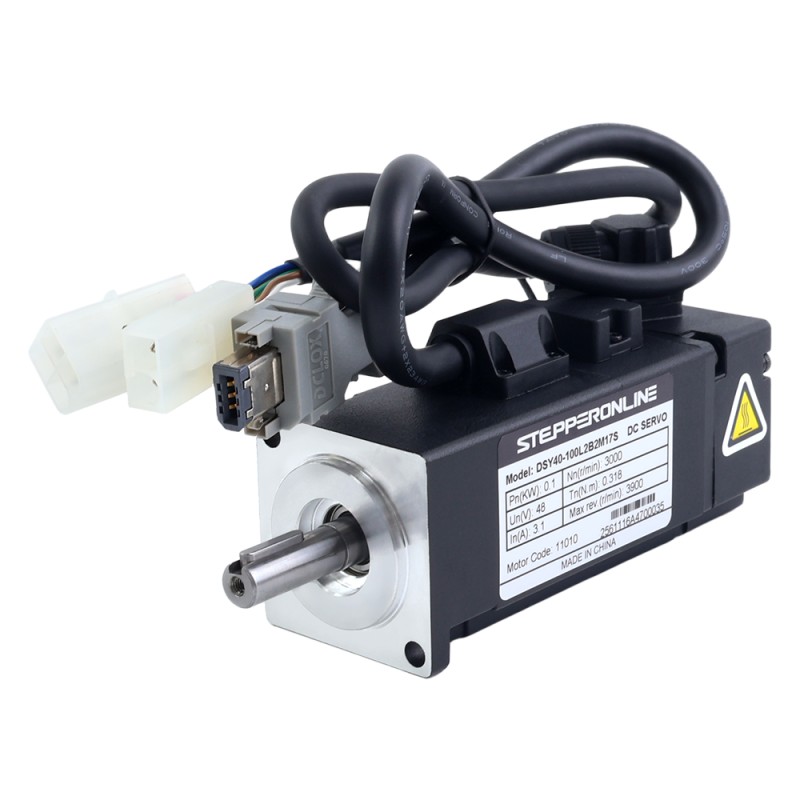

Especificaciones del Servomotor

• Número de pieza: DSY40-100L2B2M17S
• Potencia nominal: 100W
• Tensión nominal: 48VDC
• Par nominal: 0,318Nm
• Par máximo: 0,954Nm
• Corriente nominal: 3,1A
• Velocidad nominal: 3000rpm
• Constante de par: 0,10N.m/A
• Resistencia línea-línea: 2,10ohms ± 10%
• Inductancia línea-línea: 1,60mH ± 20%
• Inercia: 0,048kg*m²*10^-4
• Encoder: Encoder magnético incremental de 17 bits de una sola vuelta
• Polos: 10
• Clasificación IP: IP65
• Diámetro del eje: 8mm
• Par de retención del freno: 0,32Nm
• Tensión del freno: 24VDC
• Potencia del freno: 6,0W
• Corriente del freno: 0,25A
• Longitud del cable: 3m (las longitudes opcionales son 1,5m y 5m)
