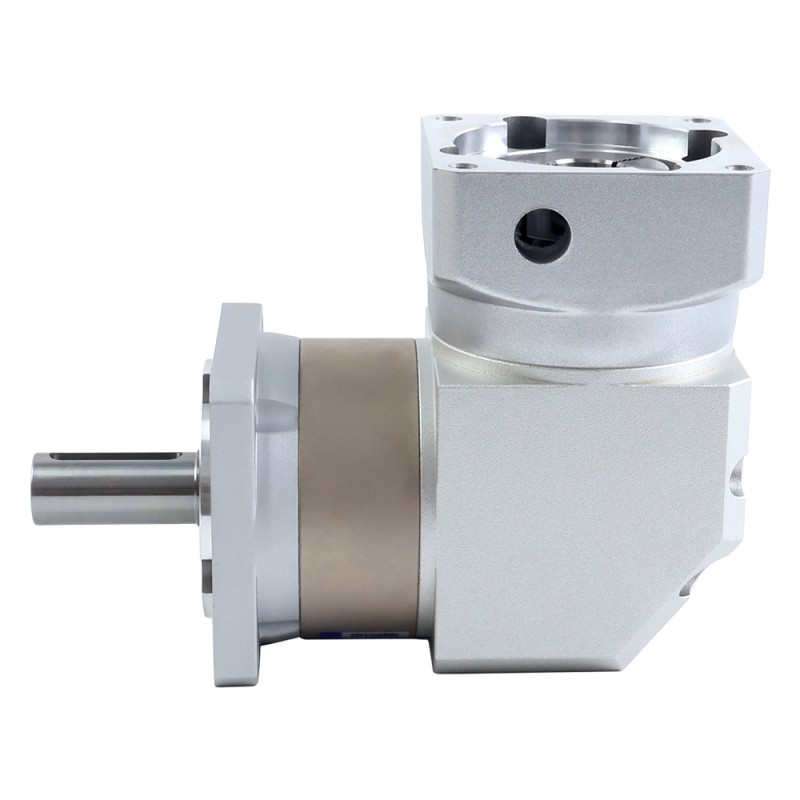

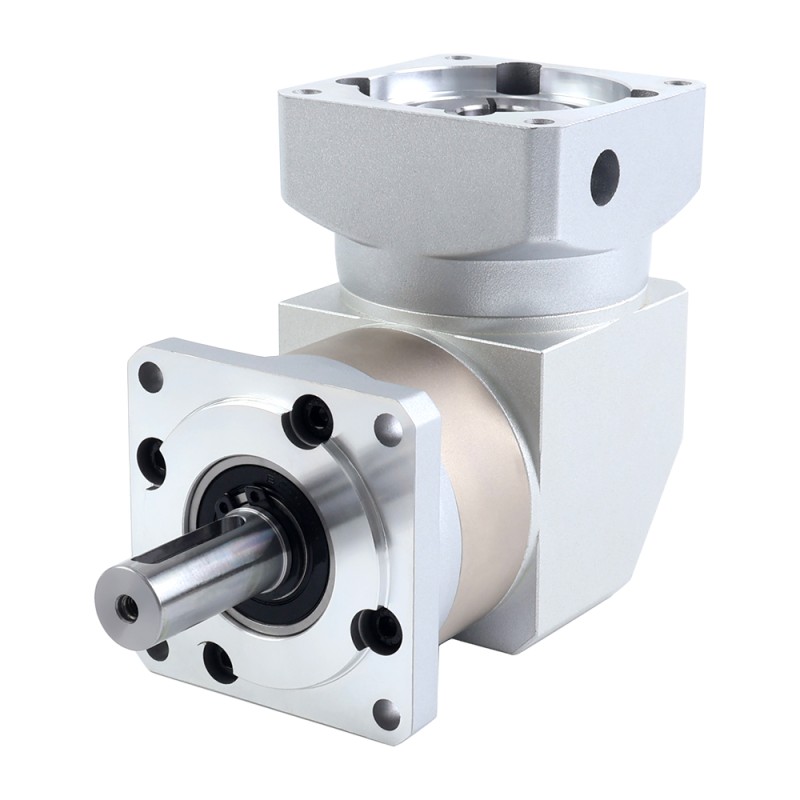

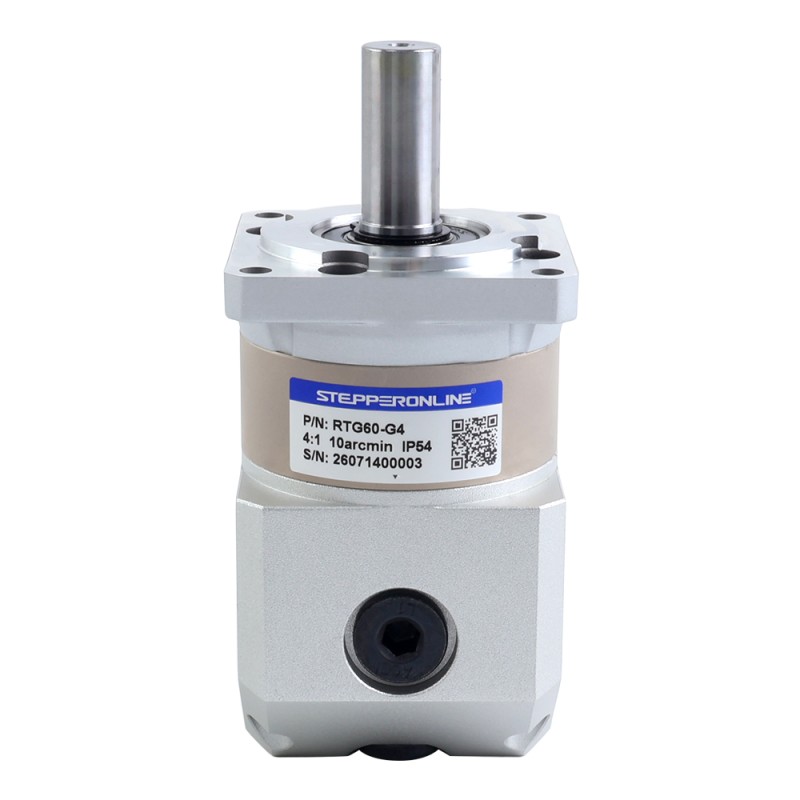

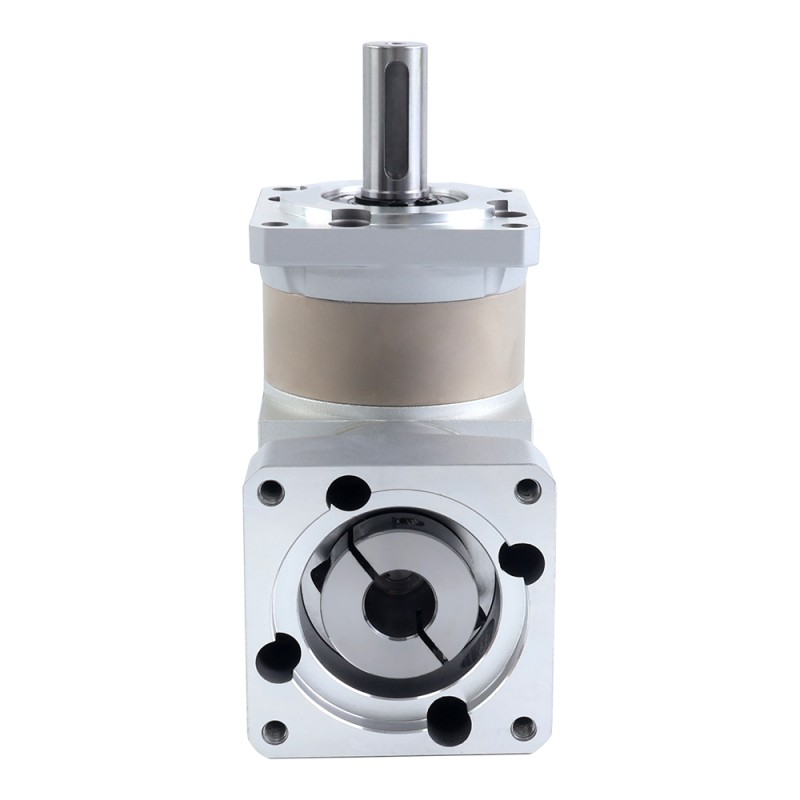

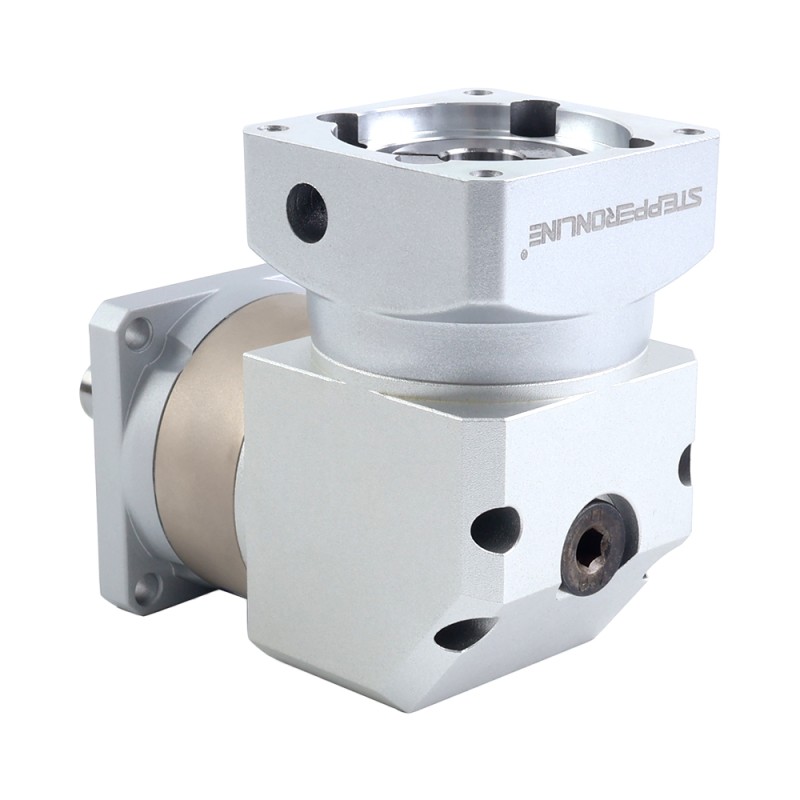

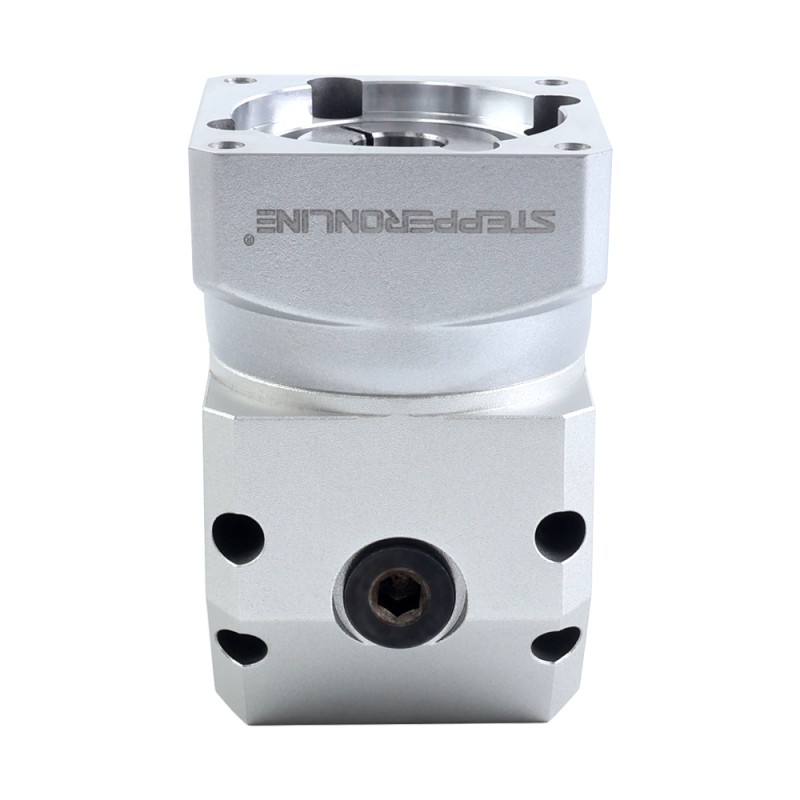

Serie RTG 60mm 4:1 Juego de caja de engranajes planetarios en ángulo recto 10arc-min para servomotores

Este reductor de ángulo recto cuenta con un diseño compacto de 60 x 60 mm, con un diámetro del eje de entrada de 14 mm y una relación de reducción de 4:1. Diseñado específicamente para aplicaciones con servomotores, proporciona una orientación de 90 grados entre el eje de entrada de alta velocidad y el eje de salida de baja velocidad.

Su estructura compacta permite instalarlo en espacios reducidos manteniendo un rendimiento confiable, lo que lo convierte en una solución ideal para aplicaciones donde el motor y los componentes accionados deben colocarse en ángulo recto, como transportadores, sistemas de automatización y otra maquinaria industrial.

Especificaciones del reductor

• Número de pieza: RTG60-G4
• Tipo de reductor: Reductor planetario de ángulo recto
• Material del engranaje: Acero aleado
• Relación de reducción: 4:1
• Eficiencia: 96%
• Holgura sin carga: <=10arc-min
• Par máximo permitido: 25Nm(221.27lb-in)
• Par momentáneo permitido: 50Nm(442.54lb-in)
• Longitud del eje de entrada del motor compatible: 12-31mm
• Carga axial máxima del eje: 230N
• Carga radial máxima del eje: 450N
• Velocidad nominal de entrada: 3000rpm
• Velocidad máxima de entrada: 6000rpm
• Ruido: <=55dB
• Grado de protección: IP54
• Vida útil: 20000horas
• Temperatura de trabajo: -20~150℃(-4~302°F)

Especificaciones físicas

• Tamaño del bastidor: 60 x 60mm
• Longitud del reductor: 99.5mm
• Tipo de eje de salida: Con chaveta
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 35mm
• Diámetro del eje de entrada: Φ14mm
• Longitud del eje de entrada: 12-31mm

Otras relaciones de reducción opcionales:
