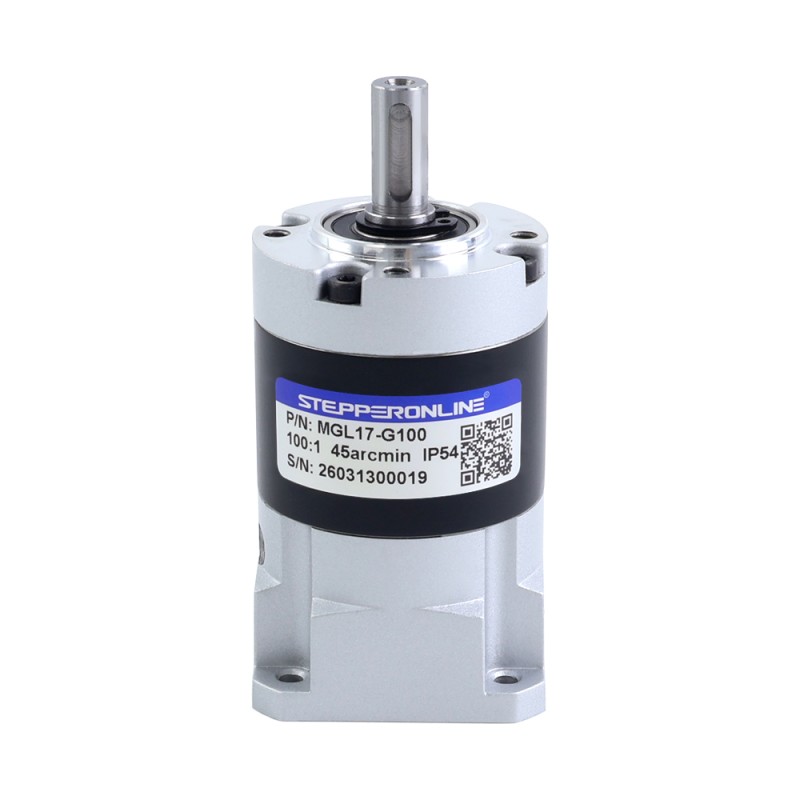

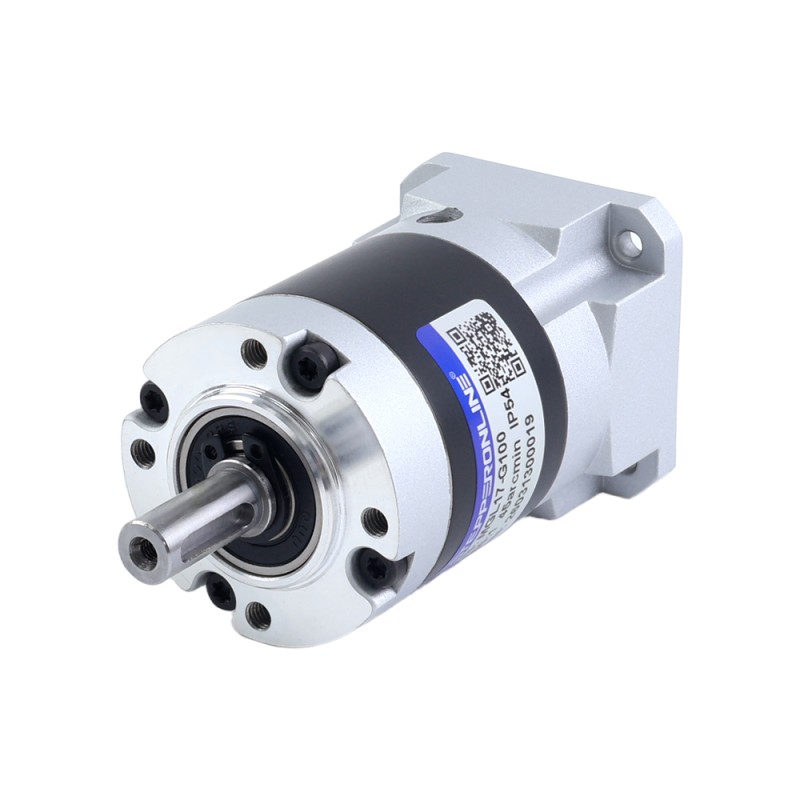

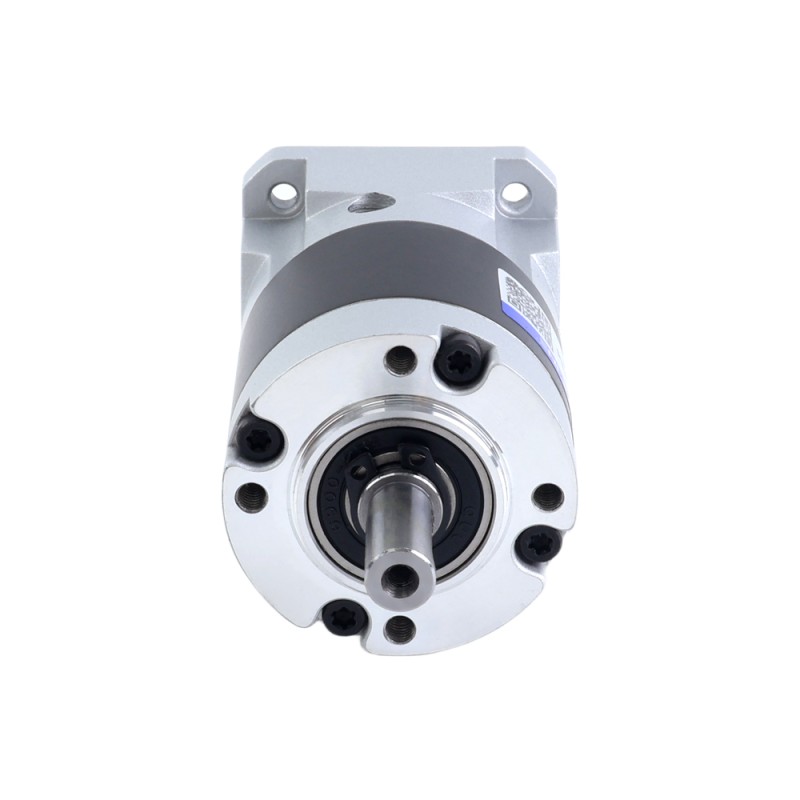

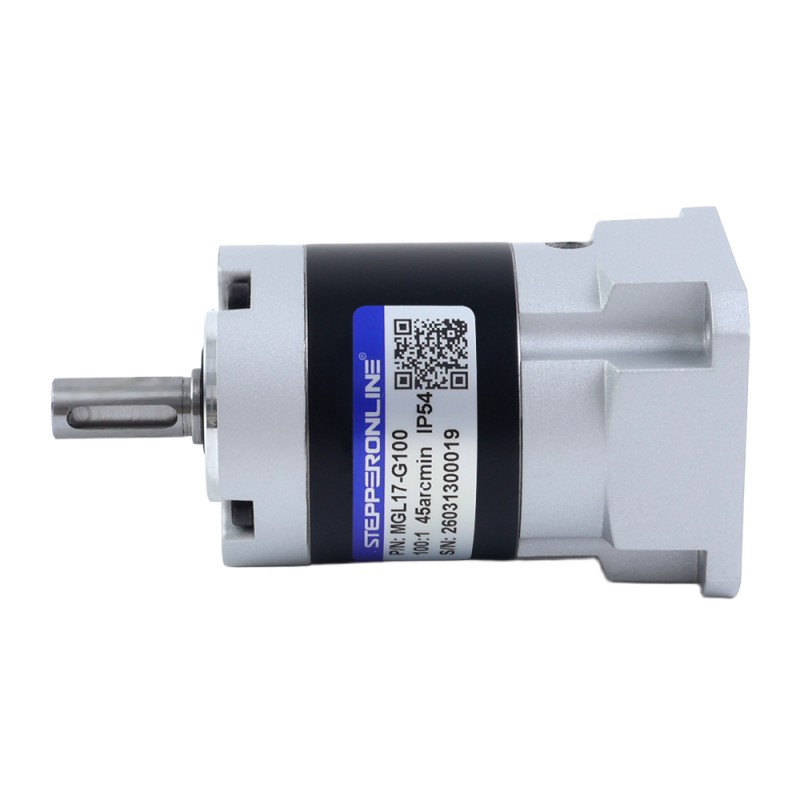

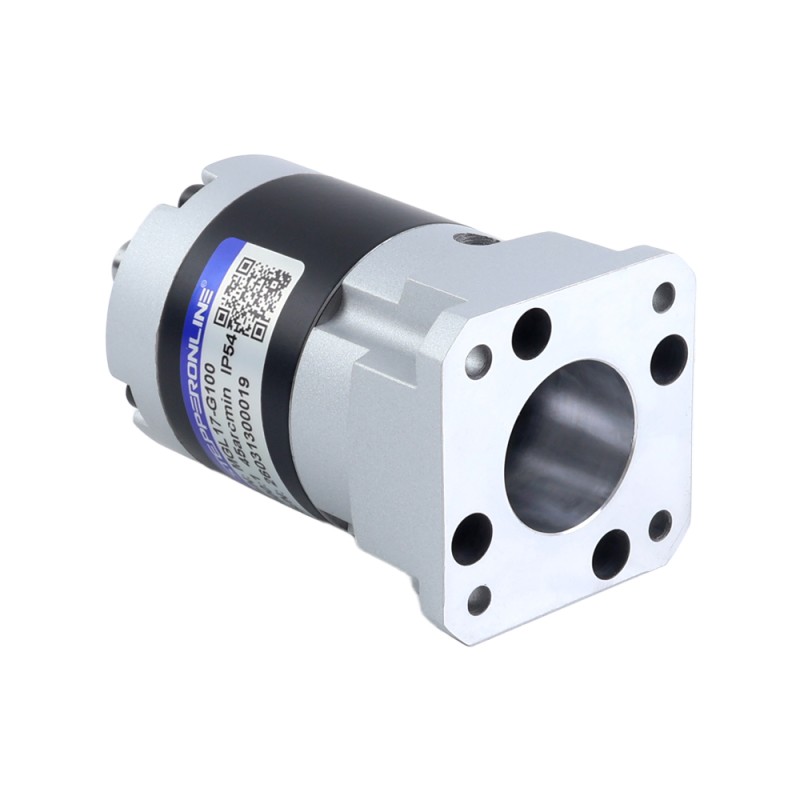

Relación de engranajes caja de engranajes planetarios serie MGL 100:1 45arc-min para eje de 5mm Motor Nema 17 estándar

La serie MGL de cajas de engranajes planetarios de alta precisión ofrece una relación de transmisión de 100:1 y un juego máximo de 45arc-min. A diferencia de la serie MG, la serie MGL está especialmente diseñada para soportar motores Nema 17 estándar con ejes estándar, lo que ofrece una mayor flexibilidad en la combinación de motor y caja de engranajes.

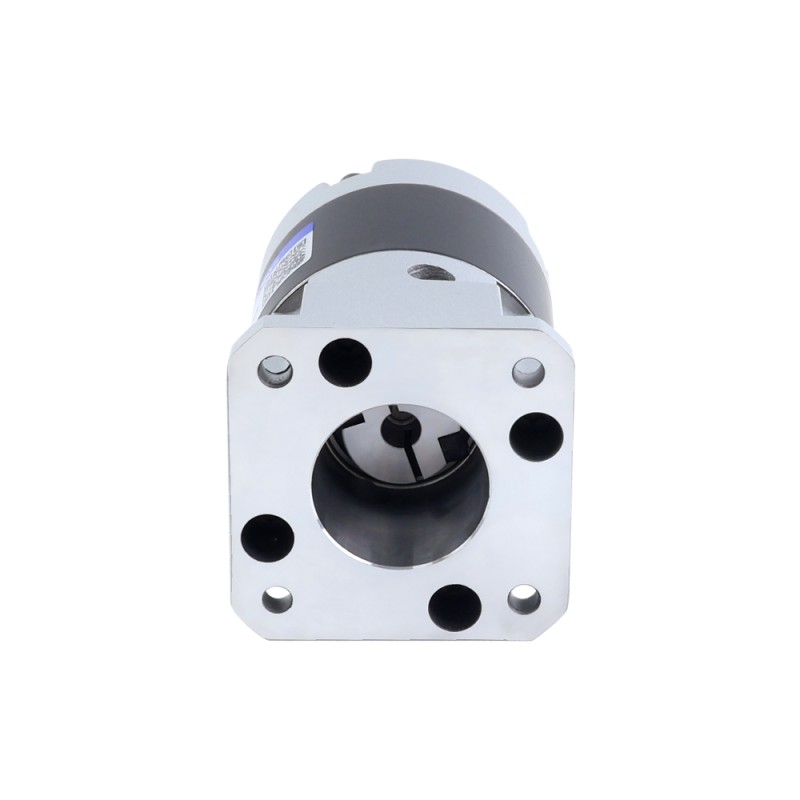

Esta caja de engranajes planetarios en línea está equipada con un acoplamiento de eje de entrada integrado que garantiza compatibilidad con ejes estándar de 5mm de diámetro utilizados en motores paso a paso Nema 17, motores DC sin escobillas y motores DC con escobillas.

Especificaciones de la Caja de Engranajes

• Número de parte: MGL17-G100
• Tipo de caja de engranajes: Engranaje recto
• Material del engranaje: Metalurgia de polvos
• Relación de transmisión: 100:1
• Eficiencia: 80%
• Inercia del rotor: 0,03kg·cm²
• Juego en vacío: <=45arcmin
• Par máximo permitido: 10Nm(88,51lb-in)
• Par momentáneo permitido: 20Nm(117,02lb-in)
• Carga axial máxima del eje: 100N
• Carga radial máxima del eje: 300N
• Ruido: <=55dB
• Clasificación de protección: IP54
• Vida útil: 20000horas

Especificaciones Físicas

• Tamaño del marco: 42 x 42mm
• Longitud de la caja de engranajes: 66mm
• Velocidad de entrada nominal: 1000rpm
• Velocidad de entrada máxima: 2000rpm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ8mm
• Longitud del eje de salida: 21,5mm
• Diámetro del eje de entrada: Φ5mm
• Longitud del eje de entrada: 21,5-25mm
