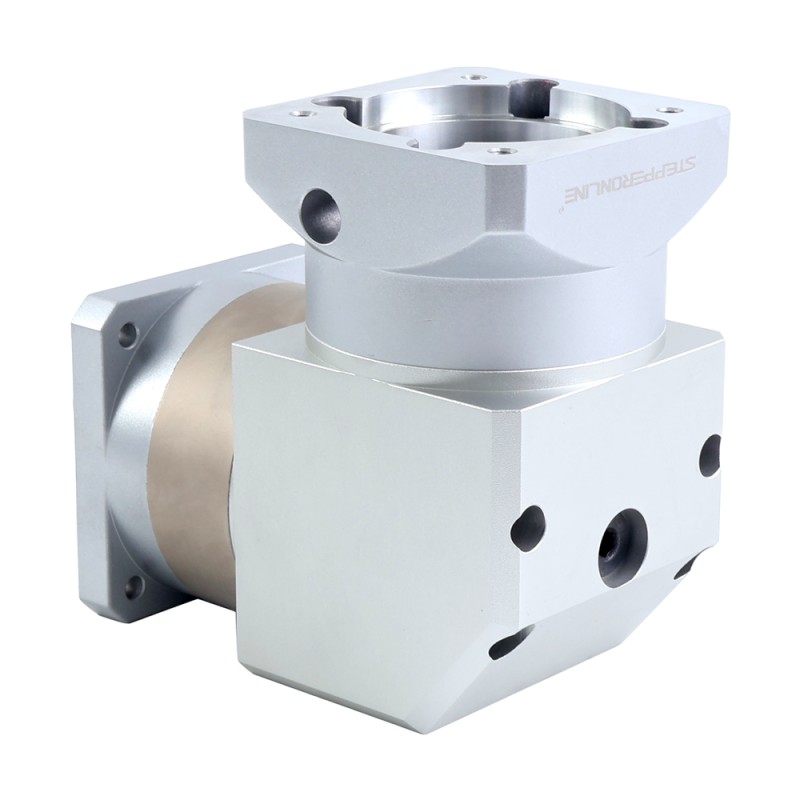

Ofertas CN - Reductor planetario angular RTG Serie 90 mm 4:1 con holgura 10arc-min para motores servo

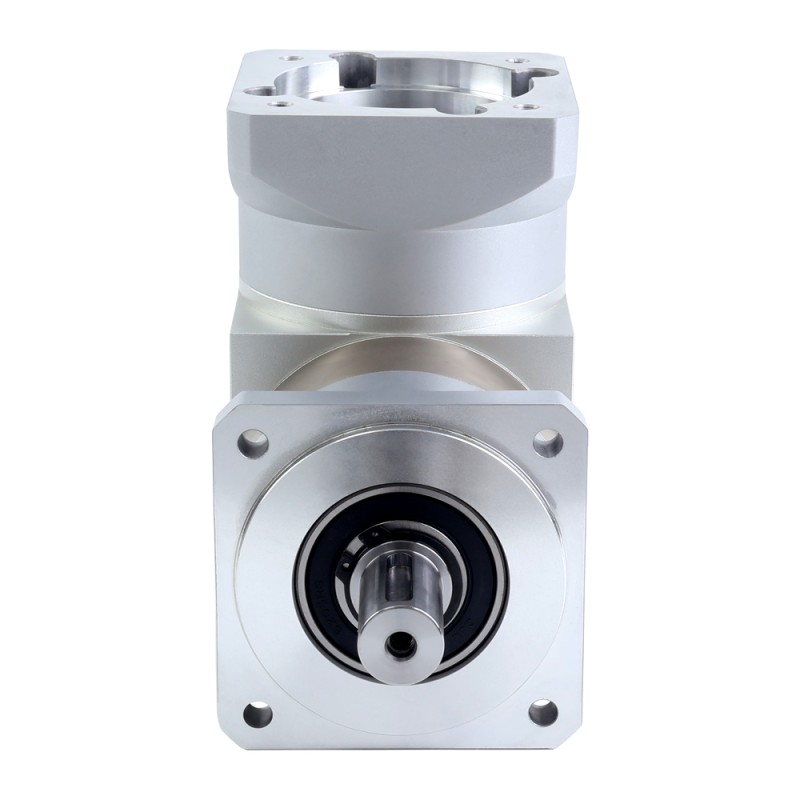

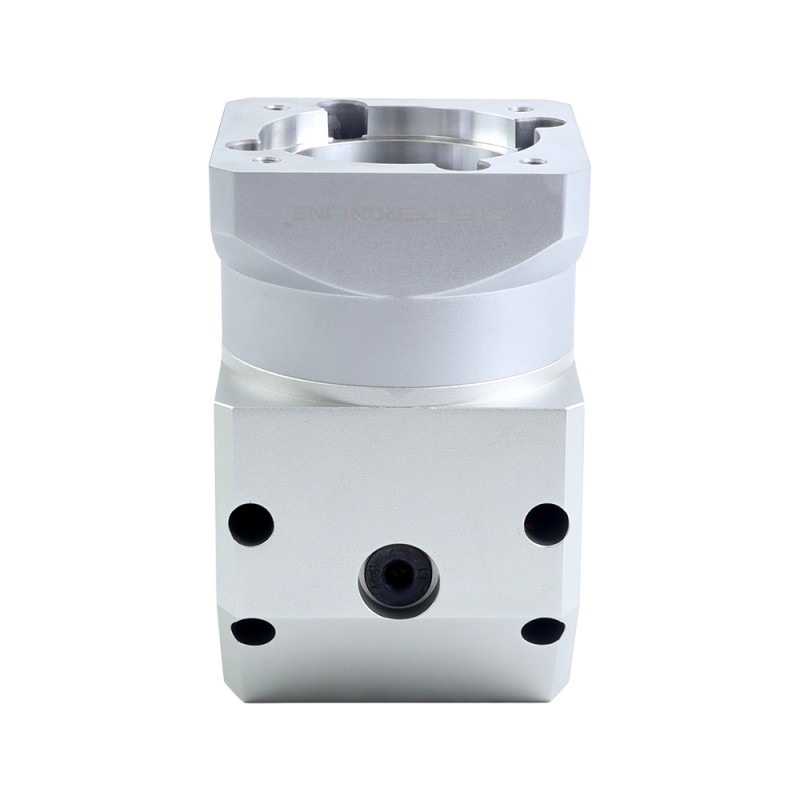

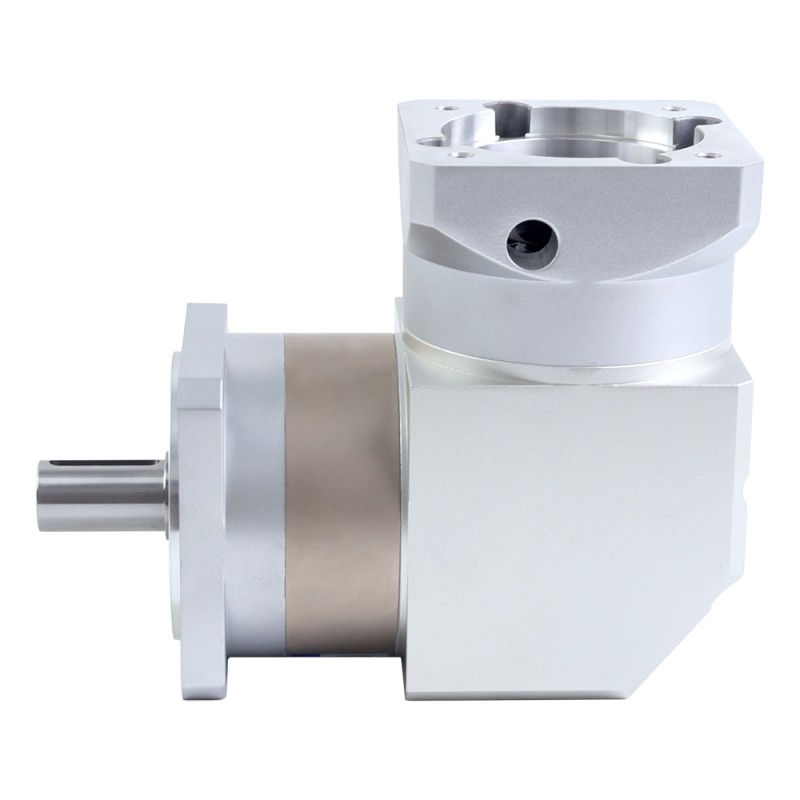

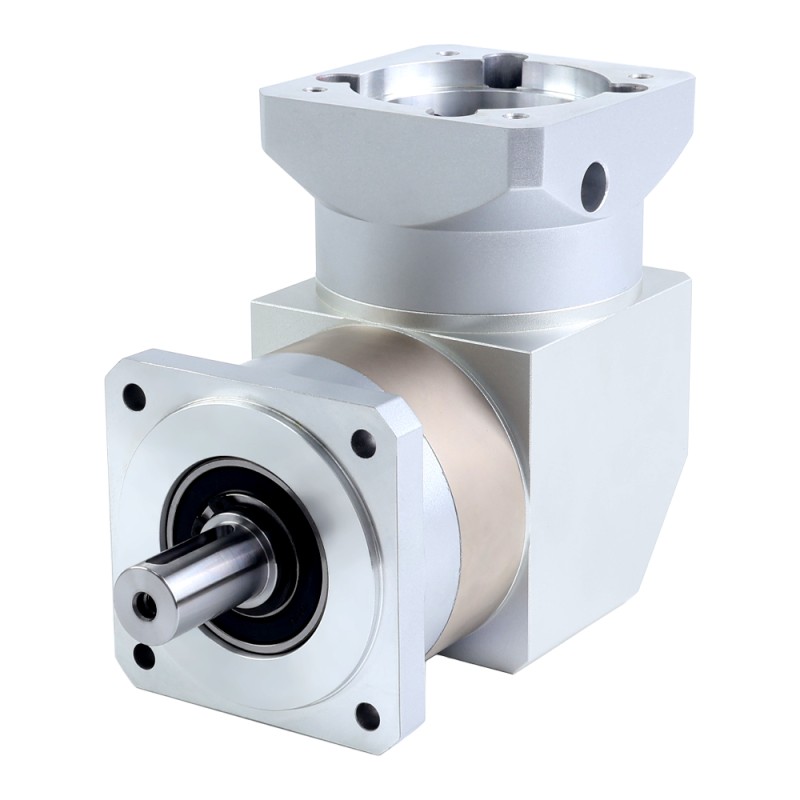

Este reductor de ángulo recto cuenta con un diseño compacto de 90 x 90 mm, con un diámetro del eje de entrada de 19 mm y una relación de transmisión de 4:1. Diseñado específicamente para aplicaciones con motores servo, proporciona una orientación de 90 grados entre el eje de entrada de alta velocidad y el eje de salida de baja velocidad.

Su estructura compacta permite instalarlo en espacios reducidos manteniendo un rendimiento fiable, lo que lo convierte en una solución ideal para aplicaciones donde el motor y los componentes accionados deben colocarse en ángulo recto, como transportadores, sistemas de automatización y otra maquinaria industrial.

Especificaciones del engranaje

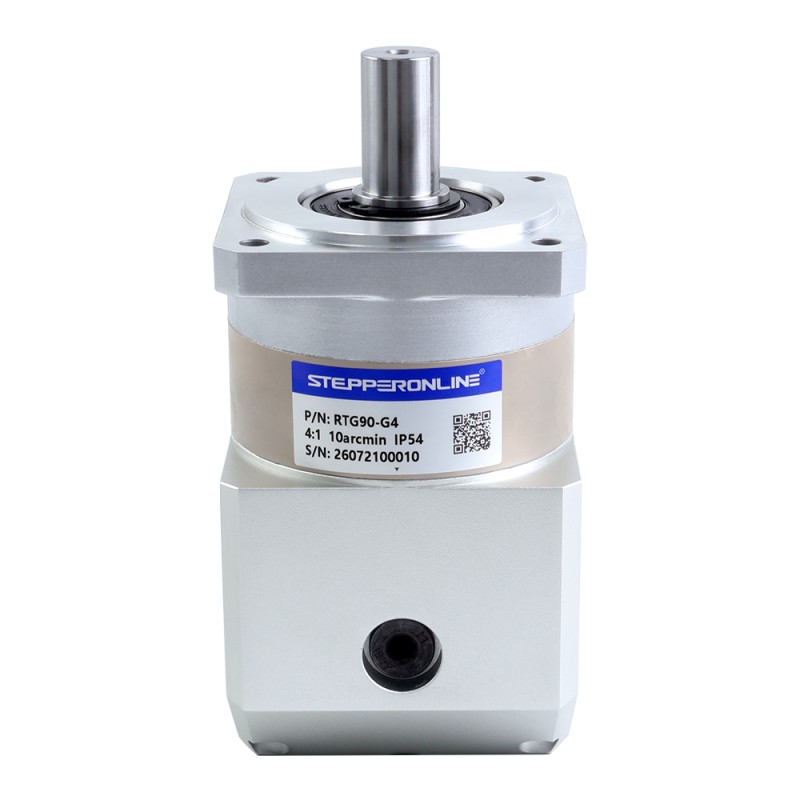

• Número de pieza: RTG90-G4
• Tipo de caja de cambios: Engranaje de ángulo recto
• Material del engranaje: Acero aleado
• Relación de engranajes: 4:1
• Eficiencia: 96%
• Juego en vacío: <=10arc-min
• Torque máximo permisible: 80Nm(708.06lb-in)
• Torque permisible en el momento: 160Nm(1416.12lb-in)
• Carga axial máxima del eje: 800N
• Carga radial máxima del eje: 1000N
• Longitud del eje de entrada del motor correspondiente a la caja de cambios: 22-41mm
• Velocidad nominal de entrada: 3000rpm
• Velocidad máxima de entrada: 6000rpm
• Ruido: <=55dB
• Clasificación a prueba de agua: IP54
• Vida útil: 20000h
• Temperatura de trabajo: -20~150℃(-4~302°F)

Especificaciones físicas

• Tamaño del marco: 90 x 90mm
• Reductor Longitud: 149.5mm
• Tipo de eje de salida: Forma clave
• Diámetro del eje de salida: Φ20mm
• Longitud del eje de salida: 40mm

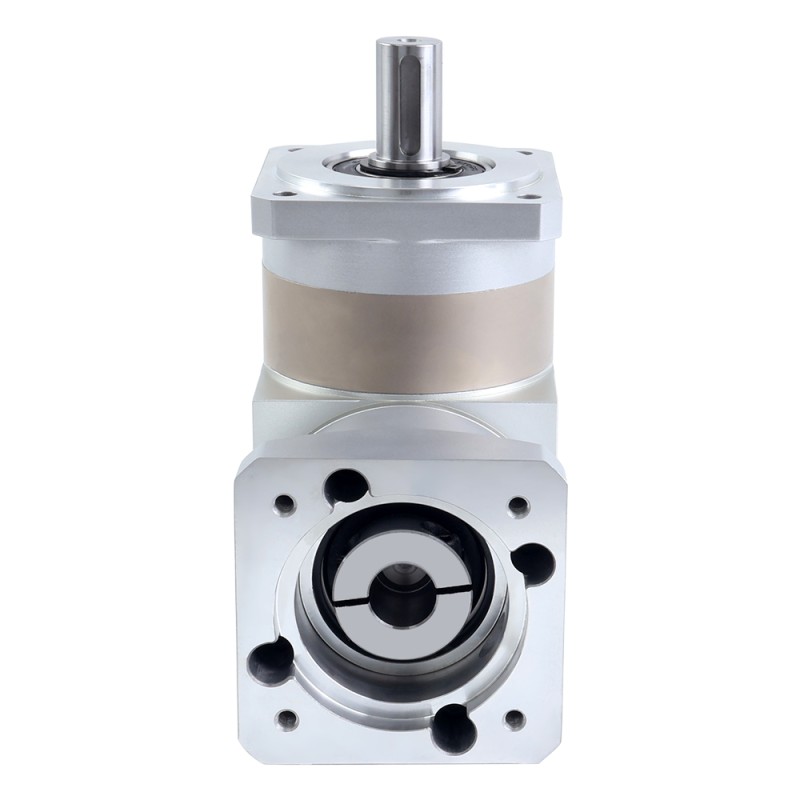

• Diámetro del eje de entrada: Φ19mm
• Longitud del eje de entrada: 22-41mm

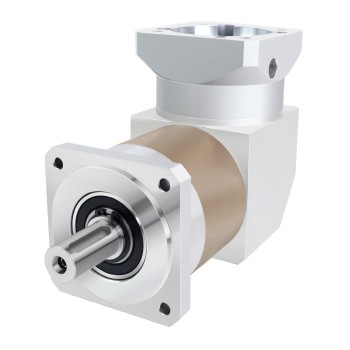

Otras relaciones de reducción opcionales:
