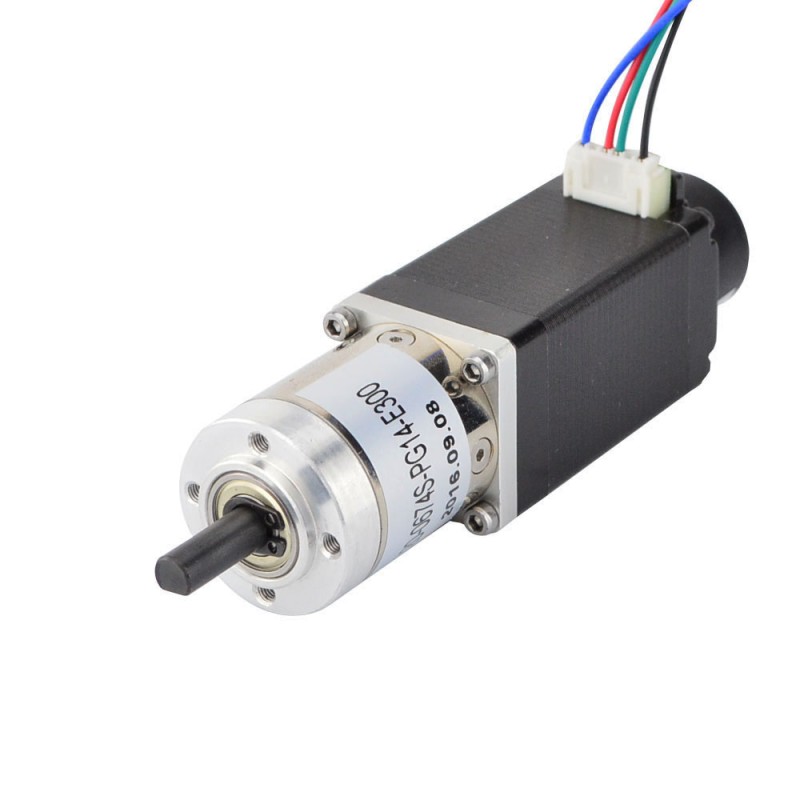

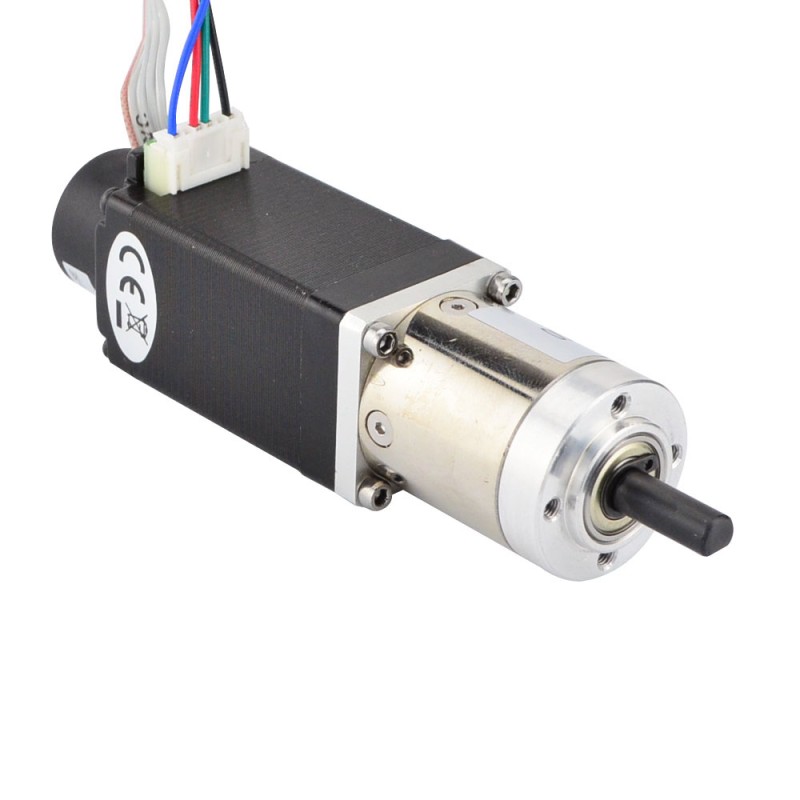

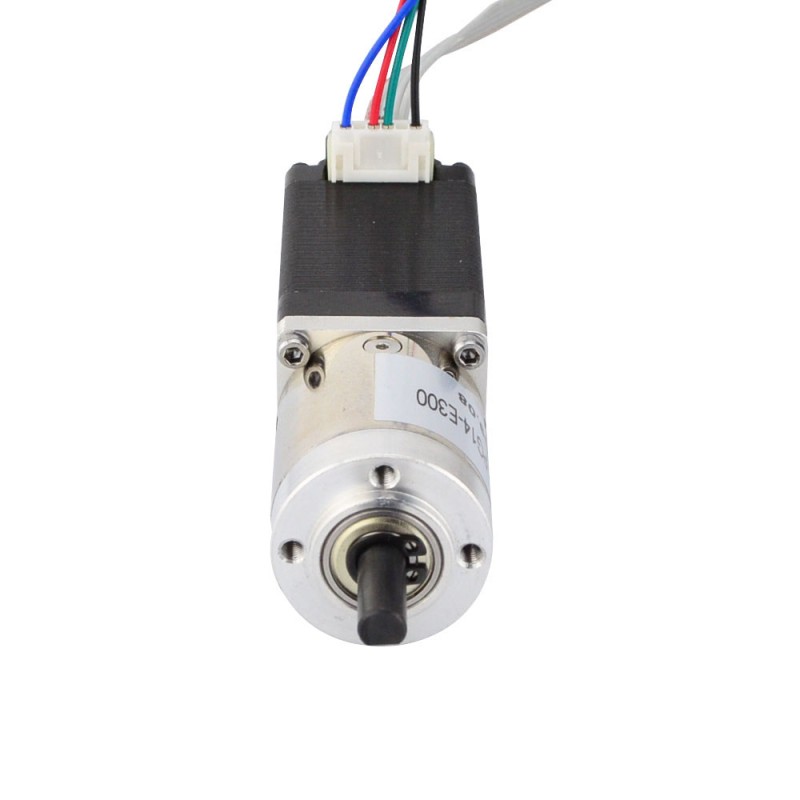

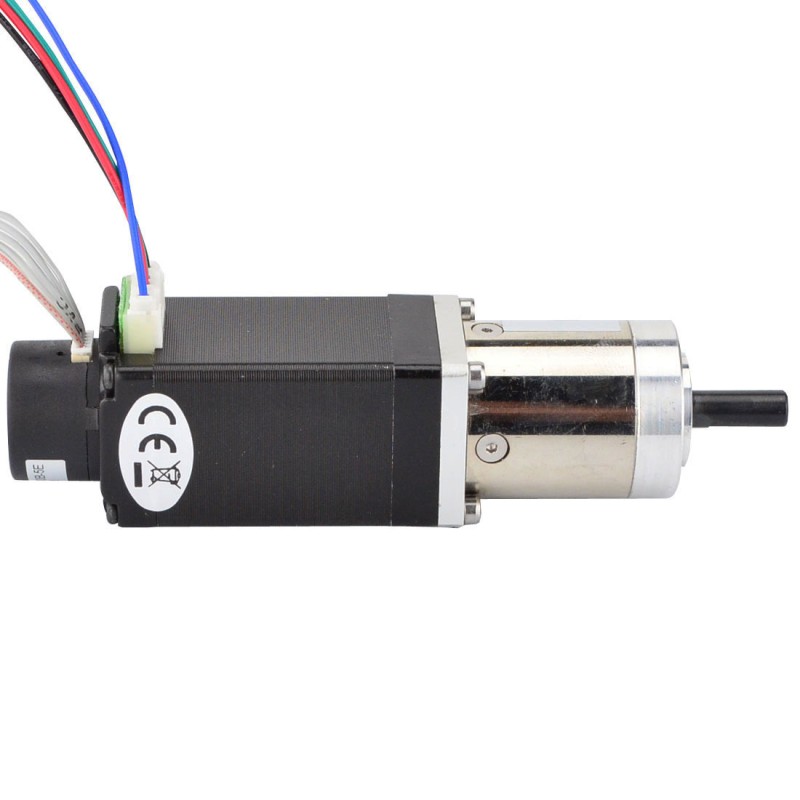

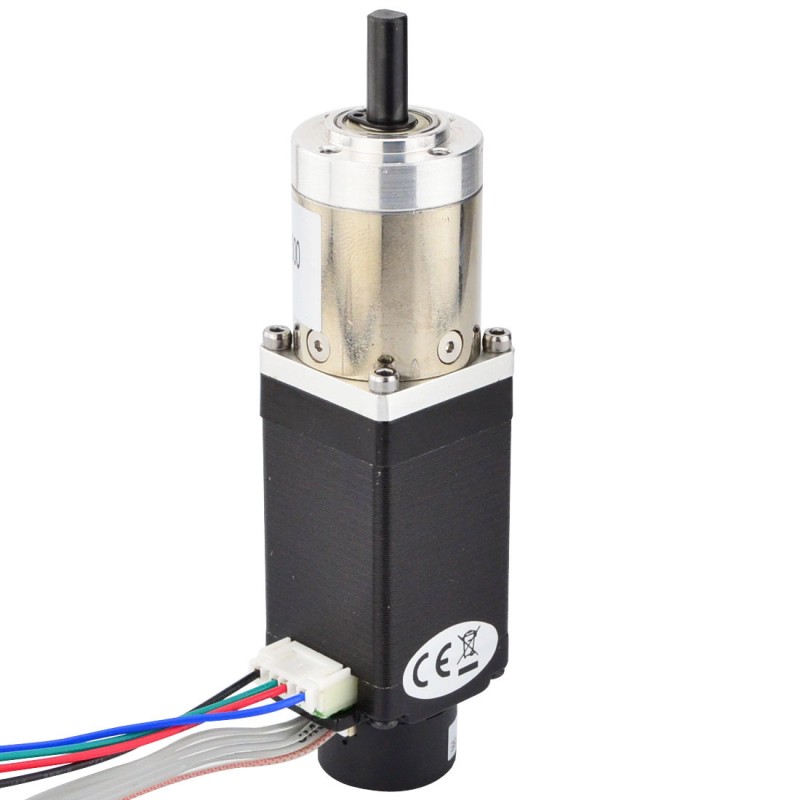

con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR

con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
Preordenar
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
11HS20-0674S-PG14-E300
Diámetro del eje(mm)6
Resolución del codificador300PPR
Canales de señal de salida2
Resistencia de fase(ohms)12
Consulta
Pedido y cumplimiento normativoPara la compra
Pedido mín.
20

Descargas

11HS20-0674S-PG14-E300_Full_Datasheet.pdfPDF · 149.1KB11HS20-0674S_Torque_curve.pdfPDF · 213.04KB
Misma serie
ModeloDiámetro del eje(mm)Resolución del codificadorCanales de señal de salidaResistencia de fase(ohms)PrecioExistencias
11HS12-0674D-PG100-E22-3006300PPR25.6€56.83En stock
11HS12-0674D-PG27-E22-3006300PPR25.6€56.83Bajo pedido
11HS12-0674D-PG5-E22-3006300PPR25.6€56.83En stock
11HS20-0674D-EGS16-AR471000PPR312€97.05En stock
11HS20-0674D-PG100-E22-3006300PPR212€59.50En stock
11HS20-0674D-PG14-AR461000PPR312€51.04Bajo pedido
11HS20-0674D-PG14-AR4-USED61000PPR312€25.53En stock
11HS20-0674D-PG14-E22-3006300PPR212€56.83En stock
11HS20-0674D-PG5-E22-3006300PPR212€58.97En stock
11HS20-0674D-PG51-E22-3006300PPR212€57.72En stock
11HS20-0674S-PG14-E3006300PPR212€56.54Bajo pedido
con transmisión de circuito cerrado Nema 11 Relación de transmisión 14:1 Codificador 300PPR
Especificación del motor Número de pieza del fabricante: 11HS20-0674S-PG14-E300 Tipo de motor: paso ... Leer más
0 opiniones • Escribir una opinión
desde
€56.54
5 + €53.87
10 + €51.45
50 + €49.24
100 + €47.21

Haga clic en el país para consultar las existencias en tiempo real.

Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Este producto tiene una cantidad mínima de 20
Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más

Especificación del motor

  • Número de pieza del fabricante: 11HS20-0674S-PG14-E300
  • Tipo de motor: paso a paso bipolar
  • Tamaño del marco: 28 x 28mm
  • Longitud del motor: 51mm
  • Ángulo de paso sin caja de cambios: 1,8grados
  • Par motor sin caja de cambios: 0,14Nm(19,8oz.in)
  • Corriente nominal/fase: 0.67A
  • Resistencia de fase: 12ohmios
  • Voltaje: 8.04V
  • Inductancia: 6,5mH±20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Planetario
  • Reductor Longitud: 35mm
  • Relación de transmisión: 13.73:1
  • Eficiencia: 81%
  • Diámetro del eje: Φ6mm
  • Longitud del eje: 18mm
  • Longitud de corte en D: 12mm
  • Contragolpe sin carga: <= 3grado
  • Par máximo permitido: 3Nm(424,8oz.in)
  • Momento Par admisible: 5Nm(708,1oz.in)
  • Carga axial máxima del eje: 5N
  • Carga radial máxima del eje: 25N

Especificación del codificador

  • Tipo de codificador: Incrementales ópticos
  • Voltaje de conducción: 5V
  • Corriente de salida: 50mA
  • Resolución: 300ppr
  • Señal de salida: 2 canales
  • Diámetro interior: Φ4mm
  • Frecuencia de salida: ≤1MHz
  • Velocidad de funcionamiento: ≤5000rpm

Conexión

ALFILER
1
2
3
4
Motor
A+
A-
B+
B-

ALFILER
1
2
3
4
5
codificador
0V
CAROLINA DEL NORTE
Canal B
+5V
Ch A
Tipo de producto
Tipo de producto Motor con codificador y freno y caja de cambios
Especificación Eléctrica
Canales de señal de salida 2
Corriente nominal(A) 0.67
Inductancia(mH) 6.5
Motor paso a paso con Codificador/Engranajes
Resistencia de fase(ohms) 12
Resolución del codificador 300PPR
Tipo de circuito de salida Push-Pull (extremo único)
Tipo de codificador Incrementales ópticos
Torque de sujeción(Ncm) 14
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6
Longitud del cuerpo(mm) 100
Longitud del eje(mm) 18
Relación de transmisión(xx:1) 14
Tamaño(mm) Nema 11 (28 x 28)
Tipo de caja de cambios Caja de cambios planetaria serie PG
Tipo de eje de salida D

Escribir una opinión

No se publicará. Solo la usamos para dar seguimiento a su opinión.
Nota: No se permite HTML!
Valoración
Malo Bueno
Quickview

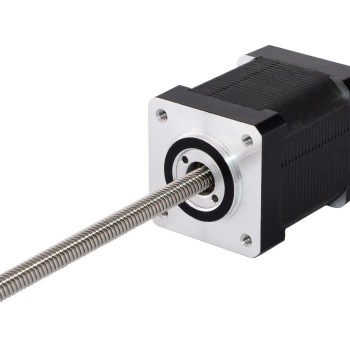

Nema 14 No cautivo Pila de 48mm Cable de 0,91A 0,794mm(0,031") Longitud 250mm
Preordenar
Nema 14 No cautivo Pila de 48mm Cable de 0,91A 0,794mm(0,031") Longitud 250mm
El motor es de 48 mm de largo, 1,8 grados, 0,91 A, Nema 14, motor de pasos en funcionamiento, con un diámetro de 6,35mm(0,25"), 250mm(9,8425") de long..
desde
€79.02
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview
Motor paso A paso de eje hueco Nema 8 de doble eje Bipolar 1,5Ncm(2,12oz.in) 0,49A 20x20x27mm
Motor paso A paso de eje hueco Nema 8 de doble eje Bipolar 1,5Ncm(2,12oz.in) 0,49A 20x20x27mm
Especificación eléctrica Número de pieza del fabricante: 8HS12-0494H Tipo de motor: paso a paso bipolar Ángulo de paso: 1,8grados Par de retención: 0,..
desde
€18.70
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

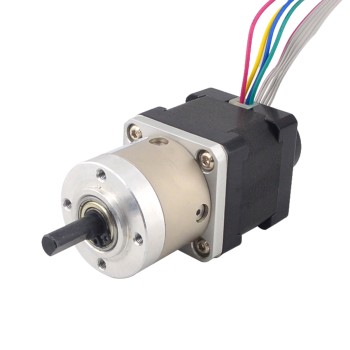

Paso a paso con transmisión de circuito cerrado Nema 14 L=34 mm Gear Raio 5:1 Codificador 300PPR
Preordenar
Paso a paso con transmisión de circuito cerrado Nema 14 L=34 mm Gear Raio 5:1 Codificador 300PPR
Especificación del motor Número de pieza del fabricante: 14HS13-0804D-PG5-E22-300 Tipo de motor: paso a paso bipolar Ángulo de paso sin caja de cambio..
desde
€54.45
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

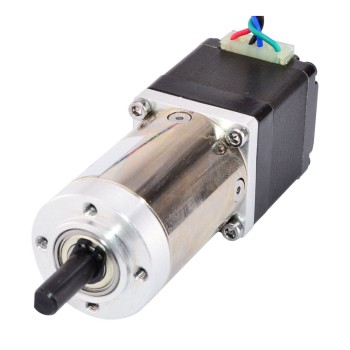

Nema 11 con eje trasero y orificio para tornillo relación de transmisión 100:1 Caja de engranajes
Nema 11 con eje trasero y orificio para tornillo relación de transmisión 100:1 Caja de engranajes
Este motor paso a paso Nema 11 con cuerpo de 31mm y corriente nominal de 0,67A, integró una caja de engranajes planetarios de relación de transmisión ..
desde
€32.31
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

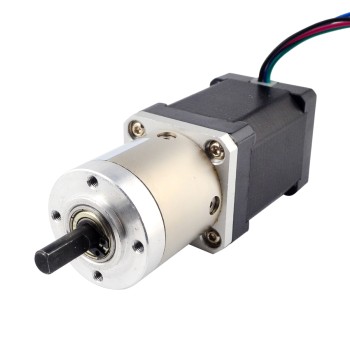

Nema 14 L=52mm con eje trasero y orificio para tornillo y relación de transmisión 14:1 Caja de cambios
30 - 45 días
Nema 14 L=52mm con eje trasero y orificio para tornillo y relación de transmisión 14:1 Caja de cambios
Este motor paso a paso Nema 14 con cuerpo de 52mm y corriente nominal de 1,50A, integró una Reductor planetario de relación de transmisión de 13,73: 1..
desde
€36.39
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

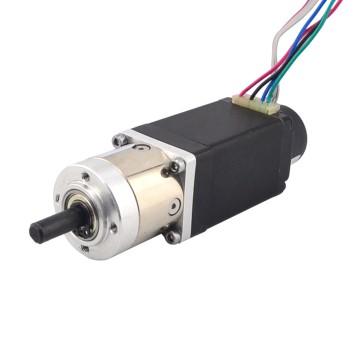

Paso a paso con transmisión de circuito cerrado Nema 11 L=51 mm Gear Raio 5:1 Codificador 300PPR
