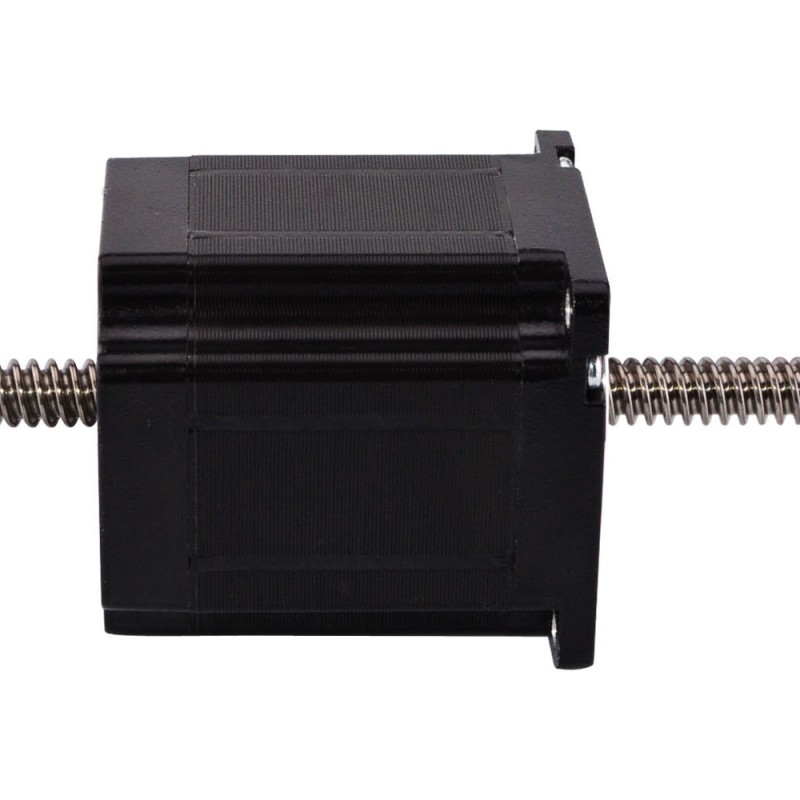

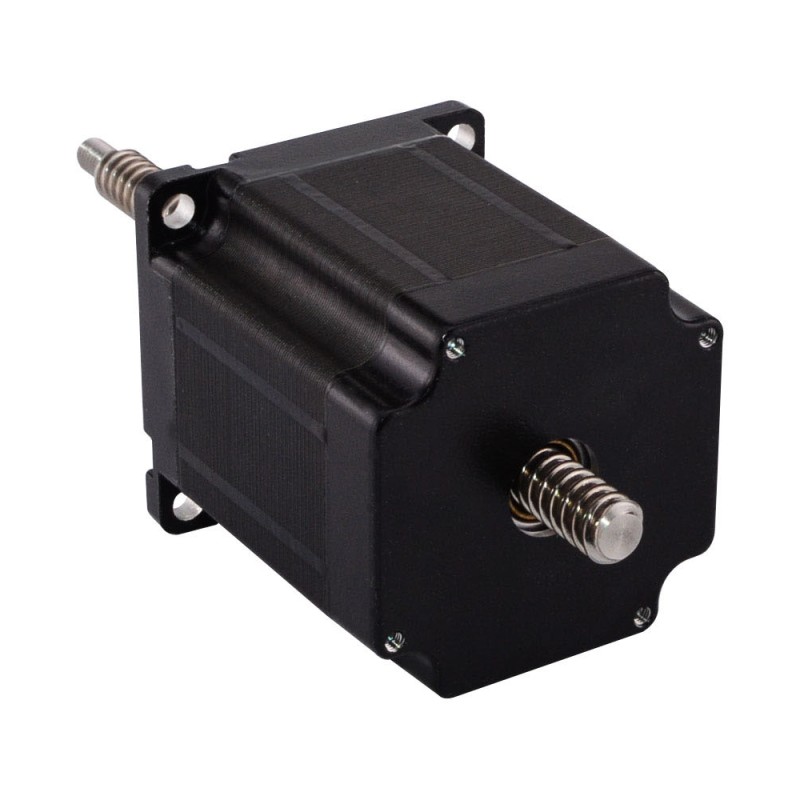

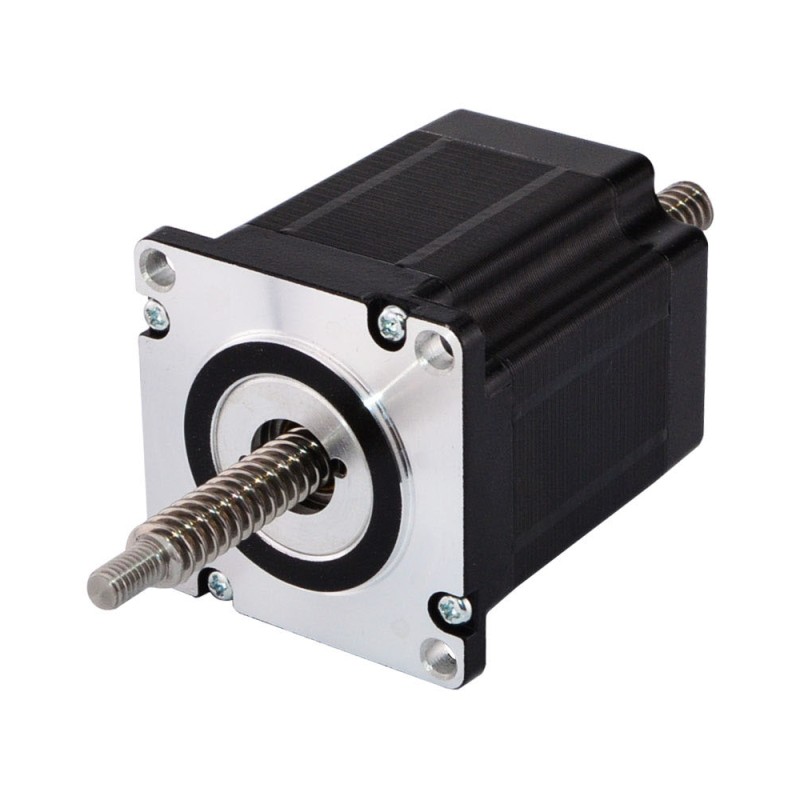

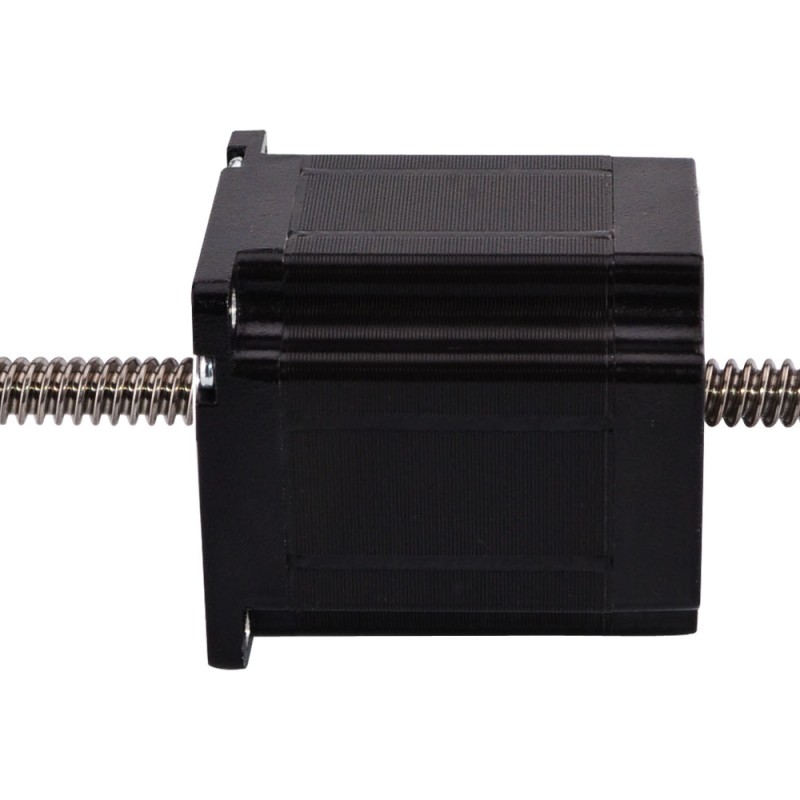

Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4") Longitud 150mm

Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4) Longitud 150mm
23N26S2504NG3-150RS Descatalogado

Este producto se ha descatalogado y ya no está disponible para la compra. Póngase en contacto con nosotros para encontrar un reemplazo.

Consulta

Descargas

23N26S2504NG3-150RS_Full_Datasheet.pdfPDF · 143.49KB
Misma serie
ModeloPrecioExistencias
1-CL57Y-S12 Descatalogado—————
1-CL57Y-S20 Descatalogado—————
1-CL57Y-S30A Descatalogado—————
1-CLYS20 Descatalogado—————
1-CLYS30 Descatalogado—————
1-CLYS30-1M5 Descatalogado—————
1-CLYS30S-V20 Descatalogado—————
1-CLYS40 Descatalogado—————
1-DM542T-24HS34 Descatalogado—————
1-DM542T-24HS39 Descatalogado—————
1-DM556S-24HS39 Descatalogado—————
11C13S0754ED3-013RS Descatalogado—————
11E13S0754ED2-100RS Descatalogado—————
11E18S0754ED2-101RS Descatalogado—————
11E18S0754FD3-250RS Descatalogado—————
11E18S0754GD3-250RS Descatalogado—————
11E20S0674AA2-100RS Descatalogado—————
11E20S0674ED2-100RS Descatalogado—————
11HS12-0674D2-PG27 Descatalogado—26.85Economía Planetaria——
11HS12-0674S-PG100 Descatalogado—99.548Economía Planetaria——
11HS20-0674D-PG14-AR3 Descatalogado—13.73Economía Planetaria——
11HS20-0714S-PG100 Descatalogado—99.05Economía Planetaria——
11N13S0754AA2-100RS Descatalogado—————
11N13S0754QE2-150RS Descatalogado—————
11N18S0754ED3-250RS Descatalogado—————
11N20S0674AA2-100RS Descatalogado—————
14E13S0574JE3-150RS Descatalogado—————
14E13S0574QE3-150RS Descatalogado—————
14E17S0914JE3-250RS Descatalogado—————
14E17S0914QE3-250RS Descatalogado—————
Ver todo en la categoría

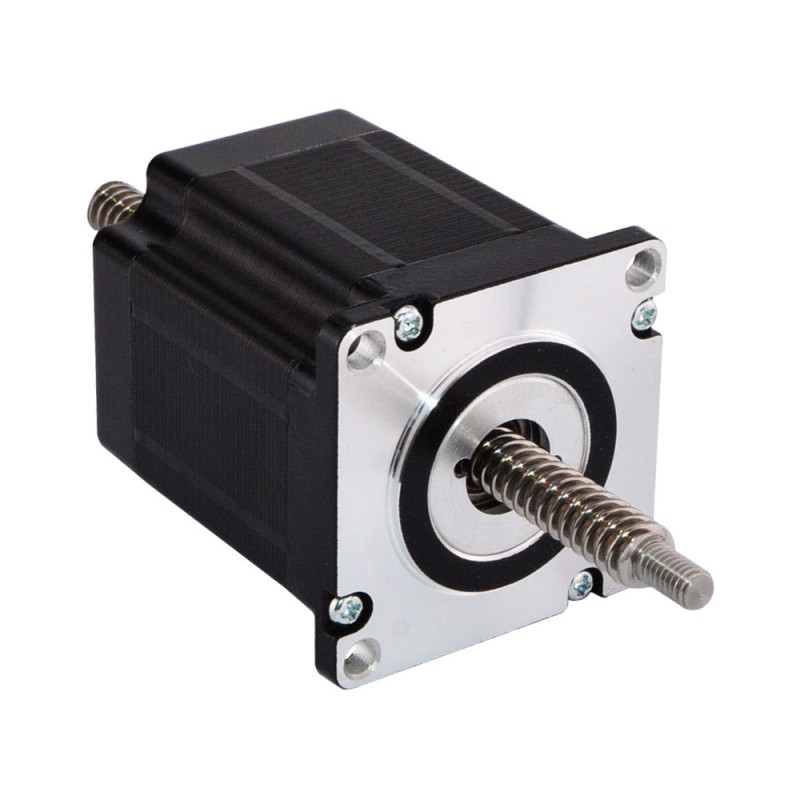

Nema 23 No cautivo Pila de 66mm Cable de 2,5A 10,16mm(0,4") Longitud 150mm
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo de dobl... Leer más
0 opiniones • Escribir una opinión
Agregar a la Lista de Deseos Comparar este producto
Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
Elija un almacén local y obtenga más beneficios!
Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo de doble pila de tamaño 23 de la serie Haydon Kerk 57000. La parte del motor es un motor paso a paso Nema 23 de 66 mm, 1,8 grados, 2,5 A, y funciona con un tornillo de avance de 9,53mm(0,3752") de diámetro y 150mm(5,9055") de longitud, el recorrido lineal es de 10,16mm(0,4") por revolución.

Especificación eléctrica

  • Número de pieza del fabricante: 23N26S2504NG3-150RS(23N26S2504NG-150RS)
  • Tipo de motor: paso a paso lineal no cautivo
  • Ángulo de paso: 1,8°
  • Empuje mínimo: 220N(300pps)
  • Corriente nominal/fase: 2.5A
  • Resistencia de fase: 2.1ohmios
  • Voltaje: 5V
  • Inductancia: 8.2mH±20%(1KHz)

Especificación física

  • Tamaño del marco: 57 x 57mm
  • Longitud del cuerpo: 66mm
  • Longitud del tornillo de avance: 150mm(5,9055")
  • Diámetro del tornillo de avance: Φ9,53mm(0,3752")
  • Plomo/paso: 0,0508mm(0,002")
  • Recorrido/revolución del cable: 10,16mm(0,4")
  • Número de clientes potenciales: 4
  • Longitud del cable: 300mm
  • Peso: 958g

Conexión

A+
A-
B+
B-
Rojo
Rojo blanco
Verde blanco
Verde
Especificación Eléctrica
¿Tiene curva de par/empuje? No
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 2.5
Empuje mínimo(N) @300pps 220
Inductancia(mH) 8.2
Resistencia de fase(ohms) 2.1
Especificación Física
Clasificación del IP 40
Diámetro del tornillo de avance(mm) 9.53
Longitud del cable(mm) 300
Longitud del cuerpo(mm) 66
Longitud del tornillo de avance(mm) 150
No. de cables 4
Recorrido de plomo/paso(mm) 0.0508
Recorrido de plomo/Revolución(mm) 10.16
Tamaño(mm) Nema 23 (57 x 57)
Tipo de motor lineal Non-Captive

Escribir una opinión

No se publicará. Solo la usamos para dar seguimiento a su opinión.
Nota: No se permite HTML!
Valoración
Malo Bueno
Quickview

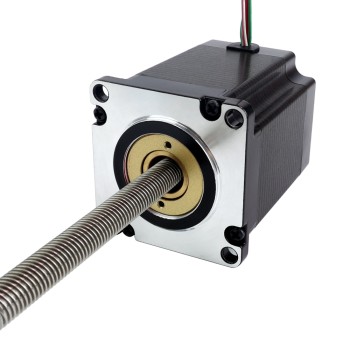

Nema 23 No cautivo Pila de 66mm Cable de 2,5A 5,08mm(0,2") Longitud 150mm
Nema 23 No cautivo Pila de 66mm Cable de 2,5A 5,08mm(0,2") Longitud 150mm
La parte del motor es un motor paso a paso Nema 23 de 66 mm, 1,8 grados, 2,5 A, y funciona con un tornillo de avance de 9,53mm(0,3752") de diámetro y ..
desde
€42.86
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview
Nema 23 Pila externa de 66mm Cable de 2,5A 1,5875mm(0,0625") Longitud 150mm
Nema 23 Pila externa de 66mm Cable de 2,5A 1,5875mm(0,0625") Longitud 150mm
La parte del motor tiene un cuerpo de 66 mm, un motor paso a paso Nema 23 de 1,8 grados y 2,5 A, y se ha integrado con un tornillo de avance de 9,53mm..
desde Ahorre -31%
€86.19 €124.91
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

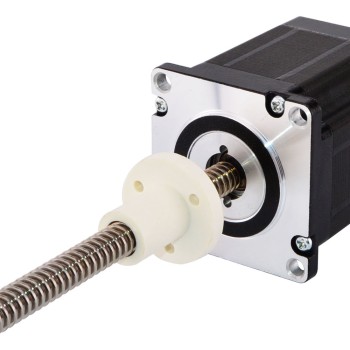

CN en oferta - Nema 23 Pila externa de 66mm Cable de 2,5A 2,54mm(0,1") Longitud 150mm
