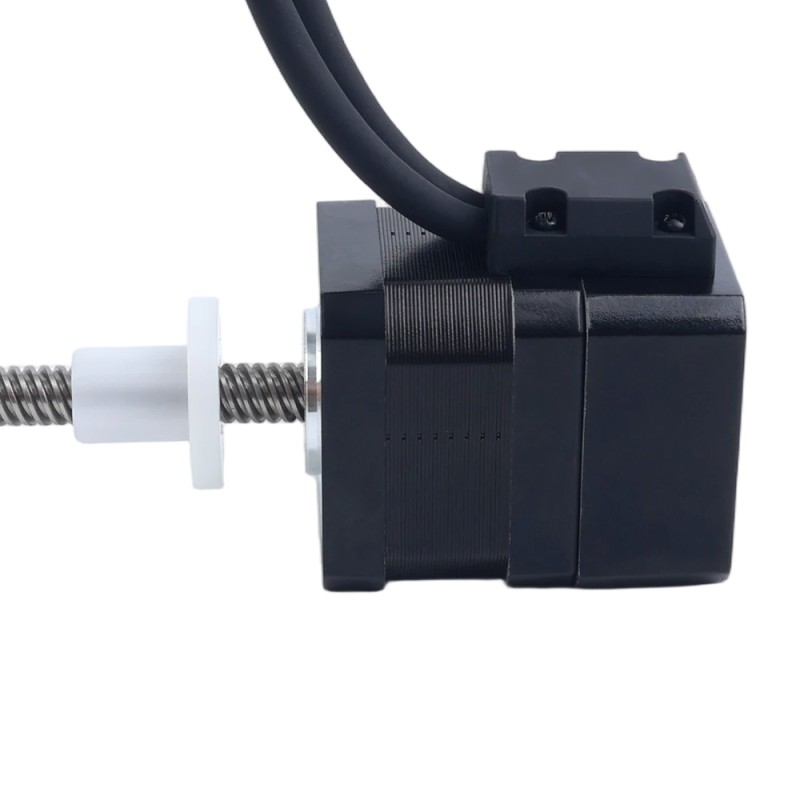

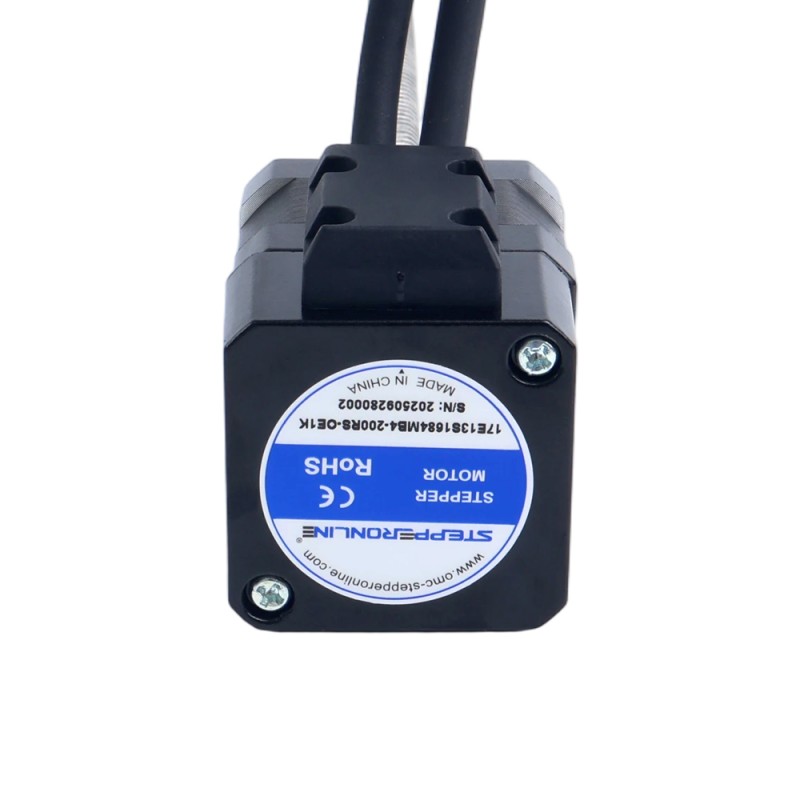

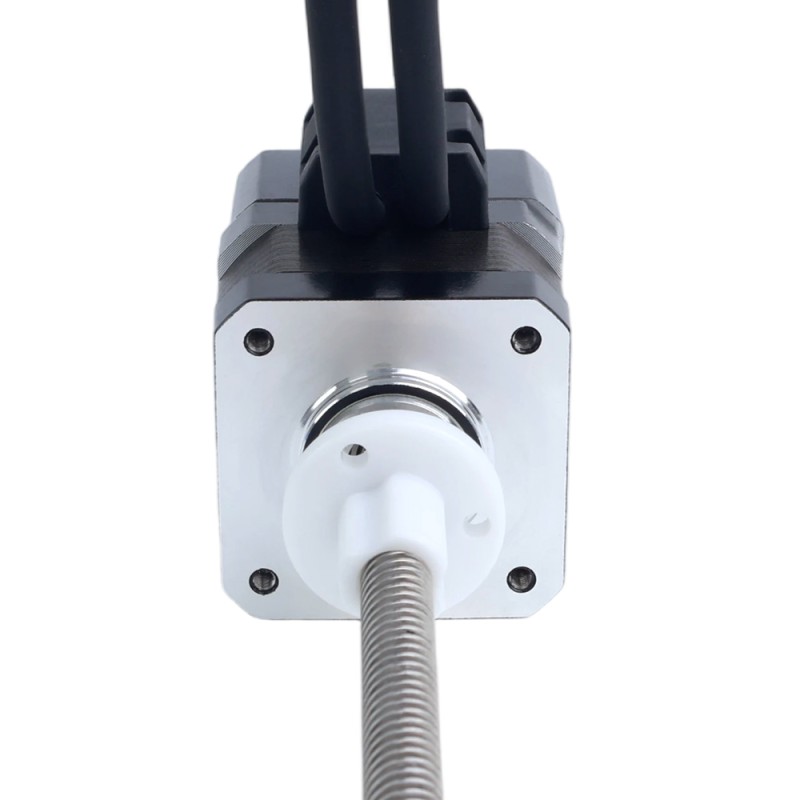

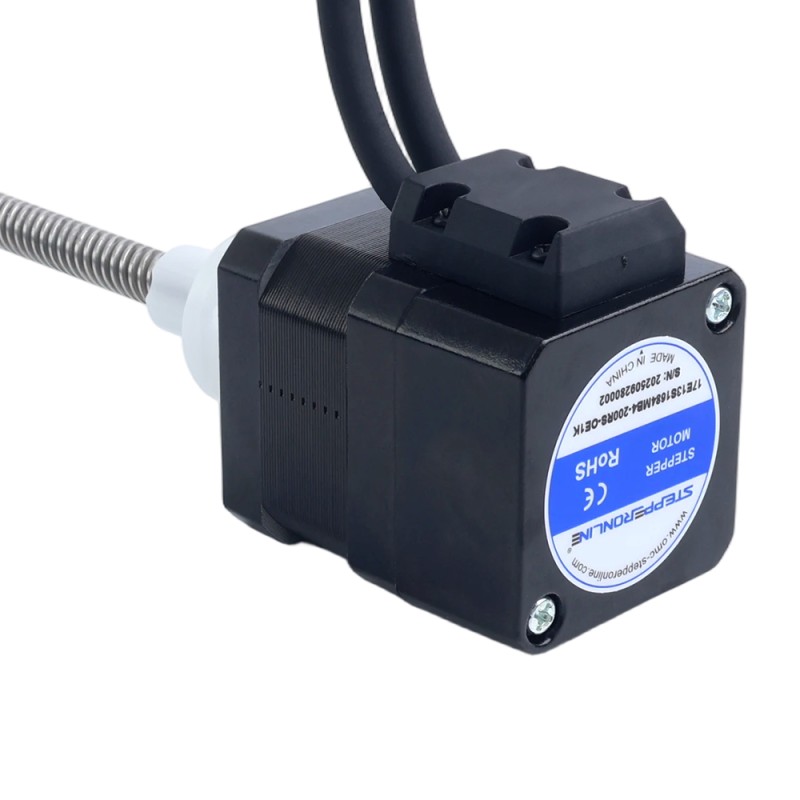

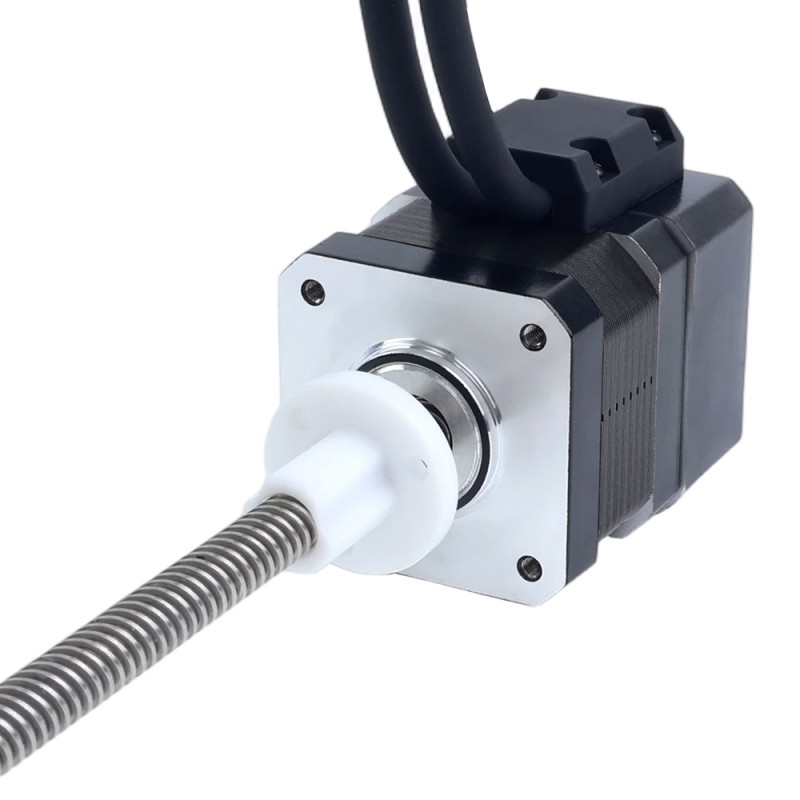

Nema 17 Externa Pila 34mm 1,68A Paso 8mm(0,31496") Longitud 200mm con Encoder Optico Incremental 1000PPR

Este motor paso a paso lineal Nema 17 integra un encoder óptico incremental de alta resolución de 1000 PPR. Cuenta con un tornillo de avance trapezoidal de 200 mm de largo con un diámetro de 8 mm y una tuerca de POM, que ofrece un avance lineal de 8 mm por revolución. La inclusión del encoder mejora significativamente la precisión posicional y la estabilidad operativa del motor, lo que lo convierte en una solución ideal para una amplia gama de aplicaciones, incluida la producción automatizada, sistemas de logística, dispositivos médicos, equipos de escenario y robótica.

Especificaciones del motor

• Número de pieza del fabricante: 17E13S1684MB4-200RS-OE1K
• Tipo de motor: Extern (Trapezoidal)
• Ángulo de paso: 1,8°
• Par de mantenimiento: 26Ncm(36,82oz.in)
• Corriente nominal/fase: 1,68A
• Resistencia de fase: 1,15 ± 10%ohms
• Inductancia: 1,60mH ± 20% (1 kHz)
• Tamaño del marco: 42 x 42mm
• Longitud del cuerpo: 34mm

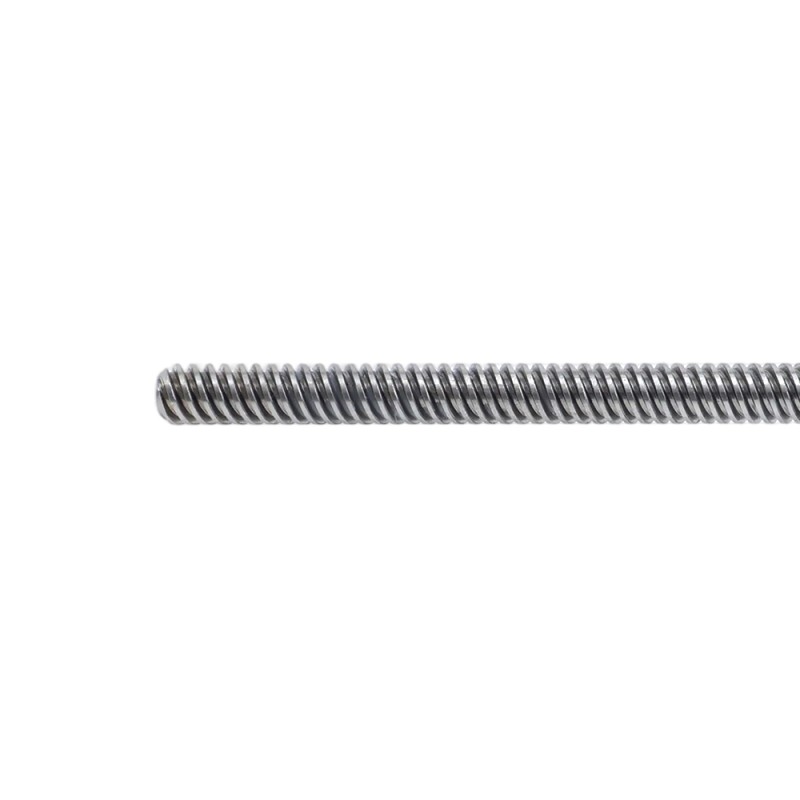

• Longitud del tornillo de avance: 200mm(7,874")
• Diámetro del tornillo de avance: 8mm(0,315")
• Avance/paso: 0,04mm(0,0015748")
• Avance/revolución: 8mm(0,315")
• Número de fases: 4
• Longitud del cable: 500mm

Especificaciones del encoder

• Tipo de circuito de salida: Tipo diferencial
• Tipo de encoder: Óptico incremental
• Resolución del encoder: 1000PPR(4000CPR)
• Canales de señal de salida: 2 canales
• Tensión de alimentación mín.: 5V
• Tensión de alimentación máx.: 5V
• Tensión de salida alta: > 4V
• Tensión de salida baja: < 1V

Conexión
