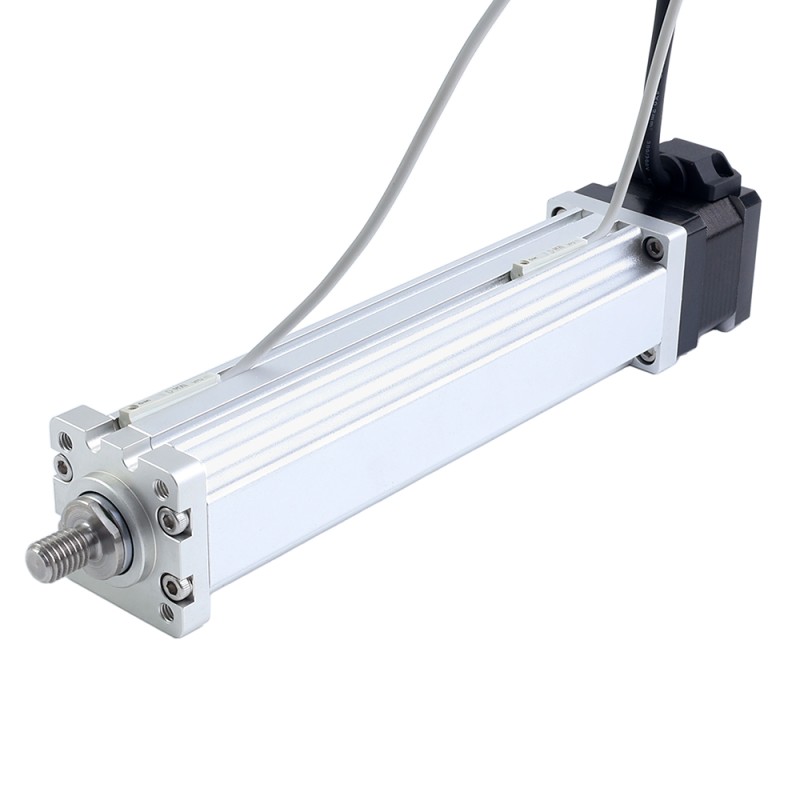

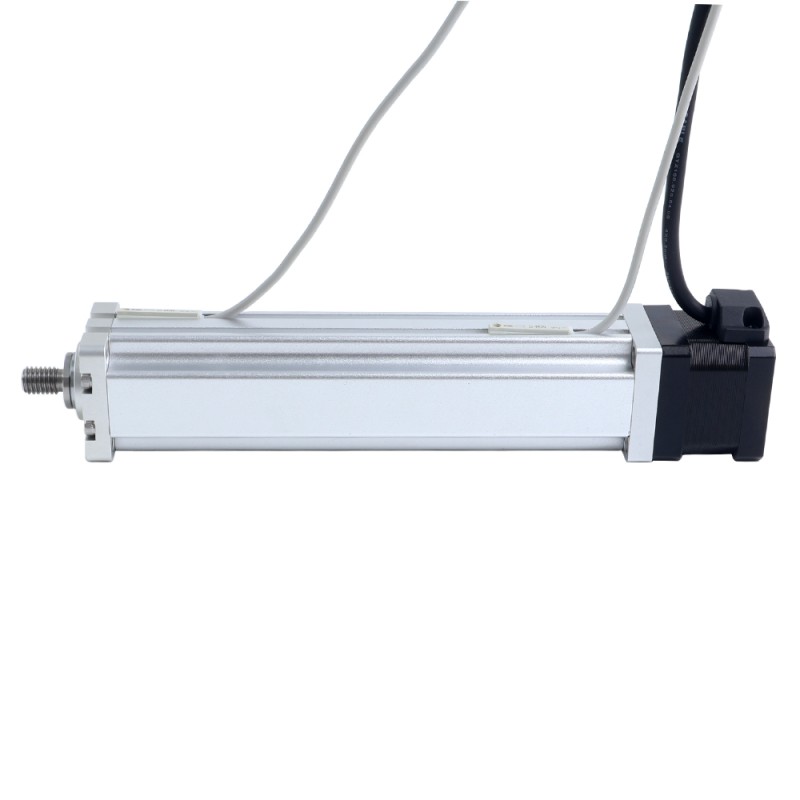

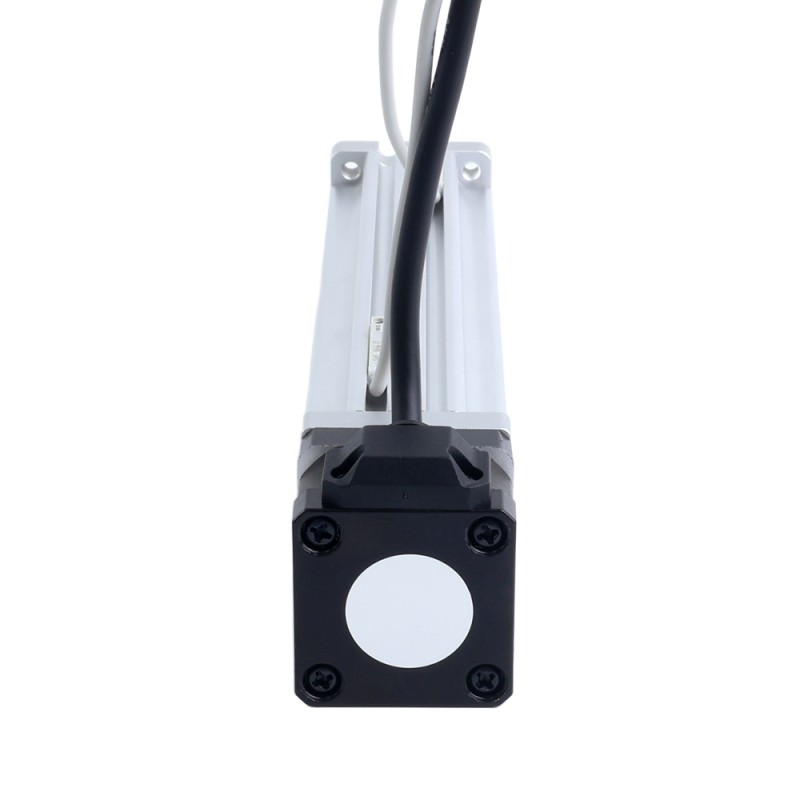

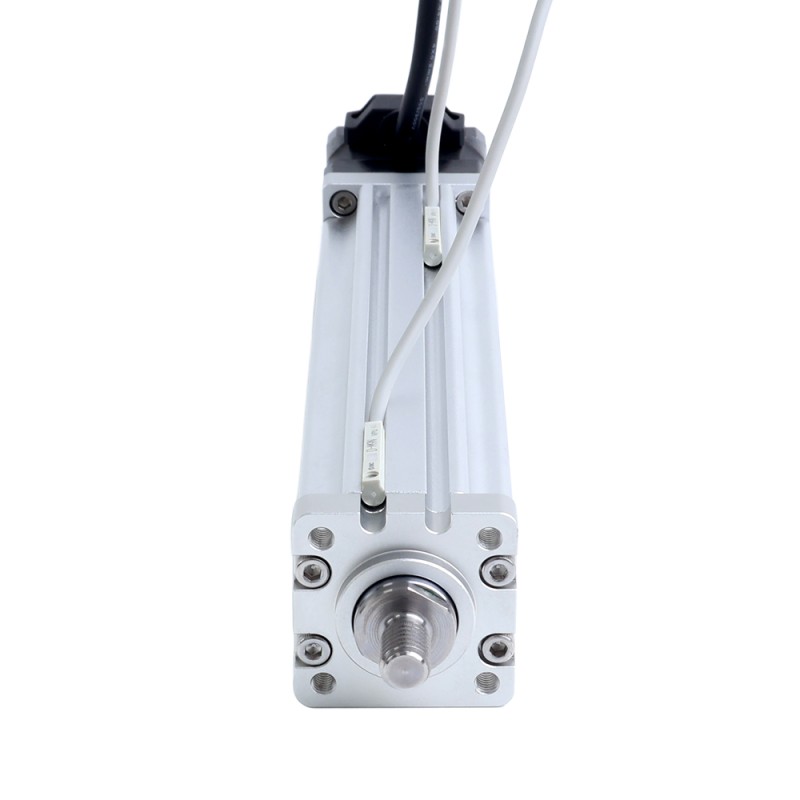

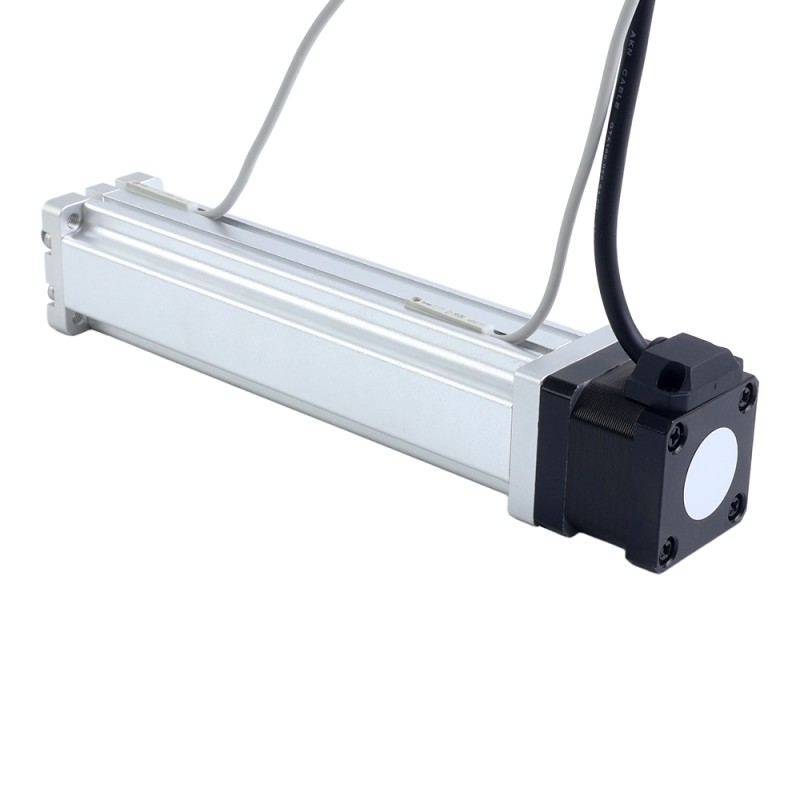

Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244")

Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244) con Final de Carrera - LCB14S13B2B15-100D | StepperOnline
LCB14S13B2B15-100D
Torque de sujeción(Ncm)14
Corriente nominal(A)1.5
Torque de sujeción(oz.in)19.83
Resistencia de fase(ohms)0.95
Consulta

Descargas

LCB14S13B2B15-100D_Full_Datasheet.pdfPDF · 150.51KB
Misma serie
ModeloTorque de sujeción(Ncm)Corriente nominal(A)Torque de sujeción(oz.in)Resistencia de fase(ohms)PrecioExistencias
LCB11S13BAM10-40D51.07.082.10€223.04Bajo pedido
LCB11S13BAM10-60D51.07.082.10€223.04Bajo pedido
LCB11S13BAM10-80D51.07.082.10€223.04Bajo pedido
LCB11S13BSM10-20D51.07.082.10€235.44Bajo pedido
LCB11S13BSM10-40D51.07.082.10€223.04Bajo pedido
LCB11S13BSM10-60D51.07.082.10€223.04En stock
LCB11S13BSM10-80D51.07.082.10€223.04Bajo pedido
LCB11S17BAM10-20D101.014.163.70€223.04Bajo pedido
LCB11S17BAM10-40D101.014.163.70€223.04Bajo pedido
LCB11S17BAM10-60D101.014.163.70€223.04Bajo pedido
LCB11S17BAM10-80D101.014.163.70€223.04Bajo pedido
LCB11S17BSM10-20D101.014.163.70€223.04Bajo pedido
LCB11S17BSM10-40D101.014.163.7€223.04En stock
LCB11S17BSM10-60D101.014.163.70€223.04Bajo pedido
LCB11S17BSM10-80D101.014.163.70€223.04Bajo pedido
LCB14S13B2B15-100D141.519.830.95€235.44En stock
LCB14S13B2B15-150D141.519.830.95€235.44Bajo pedido
LCB14S13B2B15-200D141.519.830.95€235.44Bajo pedido
LCB14S13B2B15-25D141.519.830.95€235.44Bajo pedido
LCB14S13B2B15-50D141.519.830.95€242.87Bajo pedido
LCB14S13B2B15-75D141.519.830.95€246.58Bajo pedido
LCB14S13BAB15-100D141.519.830.95€213.13Bajo pedido
LCB14S13BAB15-150D141.519.830.95€213.13Bajo pedido
LCB14S13BAB15-200D141.519.830.95€230.48En stock
LCB14S13BAB15-25D141.519.830.95€242.87Bajo pedido
LCB14S13BAB15-50D141.519.830.95€213.13En stock
LCB14S13BAB15-75D141.519.830.95€246.58Bajo pedido
LCB14S13BDB15-100D141.519.830.95€235.44Bajo pedido
LCB14S13BDB15-150D141.519.830.95€235.44Bajo pedido
LCB14S13BDB15-200D141.519.830.95€235.44Bajo pedido
Ver todo en la categoría
Nema 14 Husillo de Bolas Cilindro Eléctrico 1.5A Carrera 100mm 0.14Nm(19.83oz.in) Paso 12mm(0.47244")
Este mini cilindro eléctrico de la serie LCB integra un motor paso a paso Nema 14 con una corriente ... Leer más
0 opiniones • Escribir una opinión
desde
€235.44
5 + €221.72
10 + €209.52
50 + €198.58
100 + €188.73

Haga clic en el país para consultar las existencias en tiempo real.

Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
Elija un almacén local y obtenga más beneficios!
Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Este mini cilindro eléctrico de la serie LCB integra un motor paso a paso Nema 14 con una corriente nominal de 1.5A y una longitud de cuerpo de 34mm. Está equipado con un husillo de bolas de 8mm de diámetro con un paso de 12mm y una carrera de 100mm, formando un actuador lineal compacto ideal para una amplia gama de aplicaciones de automatización.
Este cilindro eléctrico puede equiparse opcionalmente con accesorios como encoder, volante y freno, mejorando así su funcionalidad y flexibilidad para adaptarse a diversas necesidades de aplicación.

Especificaciones eléctricas

  • MPN: LCB14S13B2B15-100D
  • Tipo de husillo: Husillo de bolas
  • Ángulo de paso: 1.8deg
  • Par de retención: 0.14Nm(19.83oz.in)
  • Corriente nominal/fase: 1.5A
  • Resistencia de fase: 0.95ohms ± 10%
  • Inductancia: 1.0mH ± 20%(1KHz)
  • Tipo de salida del interruptor: NPN

Especificaciones físicas

  • Tamaño del motor: 35 x 35 x 34mm
  • Diámetro del husillo: 8mm
  • Carrera: 100mm(3.937")
  • Paso por paso:0.06mm(0.0023622")
  • Paso por revolución: 12mm(0.47244")
  • Número de cables del motor: 4
  • Longitud de los cables del motor: 500mm
  • Número de interruptores de límite: 2
  • Longitud de los cables de los interruptores de límite: 500mm
  • Peso: 0.53kg

Conexión del motor

Pin No.1234
BipolarA+A-B+B-
CablesRojoRojo/BlancoVerdeVerde/Blanco

Cableado del interruptor magnético

Pin No.123
BipolarDC 5~24VGNDLínea de señal
CablesMarrónAzulNegro
Especificación Eléctrica
Ángulo de paso(deg.) 1.8
Corriente nominal(A) 1.5
Inductancia(mH) 1.0
Resistencia de fase(ohms) 0.95
Torque de sujeción(Ncm) 14
Torque de sujeción(oz.in) 19.83
Especificación Física
Diámetro del tornillo de avance(mm) 8
Longitud de carrera(mm/ft) 100/0.33
Recorrido de plomo/paso(mm) 0.06
Recorrido de plomo/Revolución(mm) 12
Tamaño(mm) Nema 14 (35 x 35)
Tipo de motor lineal Husillo de bolas

Escribir una opinión

No se publicará. Solo la usamos para dar seguimiento a su opinión.
Nota: No se permite HTML!
Valoración
Malo Bueno
Quickview
Driver paso a paso Modbus RS485 serie Y 0-2,0A 24-50VDC para motores paso a paso Nema 11, 14, 17
Driver paso a paso Modbus RS485 serie Y 0-2,0A 24-50VDC para motores paso a paso Nema 11, 14, 17
Este controlador para motor paso a paso es compatible con el protocolo estándar Modbus RTU. Ofrece un rendimiento superior con un rango de corriente d..
desde
€42.55
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

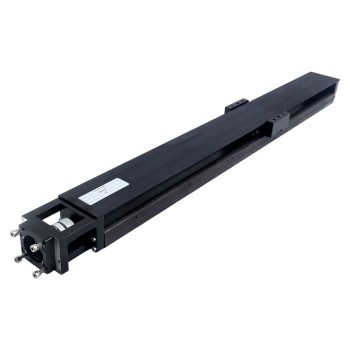

Serie LK60 Accionamiento por tornillo de bolas Carga máx. horizontal/vertical 20kg/6kg Carrera 510mm
Serie LK60 Accionamiento por tornillo de bolas Carga máx. horizontal/vertical 20kg/6kg Carrera 510mm
Este actuador lineal antipolvo accionado por tornillo de bolas de la serie LK60 ofrece una carga útil horizontal máxima de 20kg(44,09lb) y una carga ú..
desde
€141.52
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

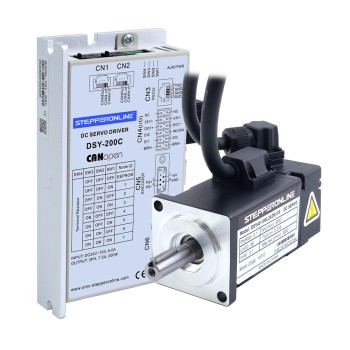

DSY Serie 100W CANopen DC Servomotor 24-70VDC 0,318Nm 3000rpm 17-Bit Incrementele Encoder IP65
