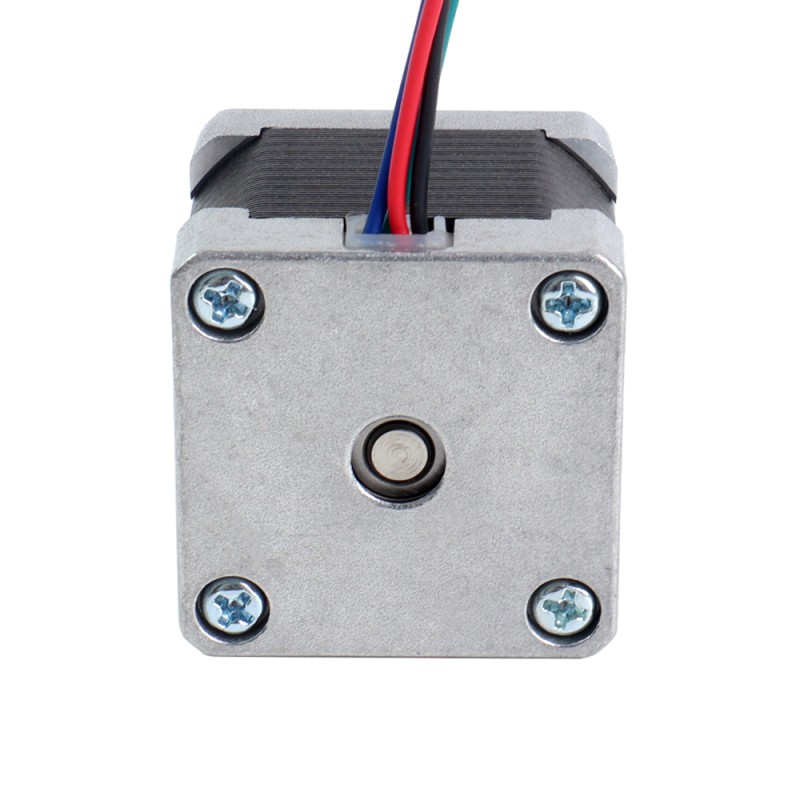

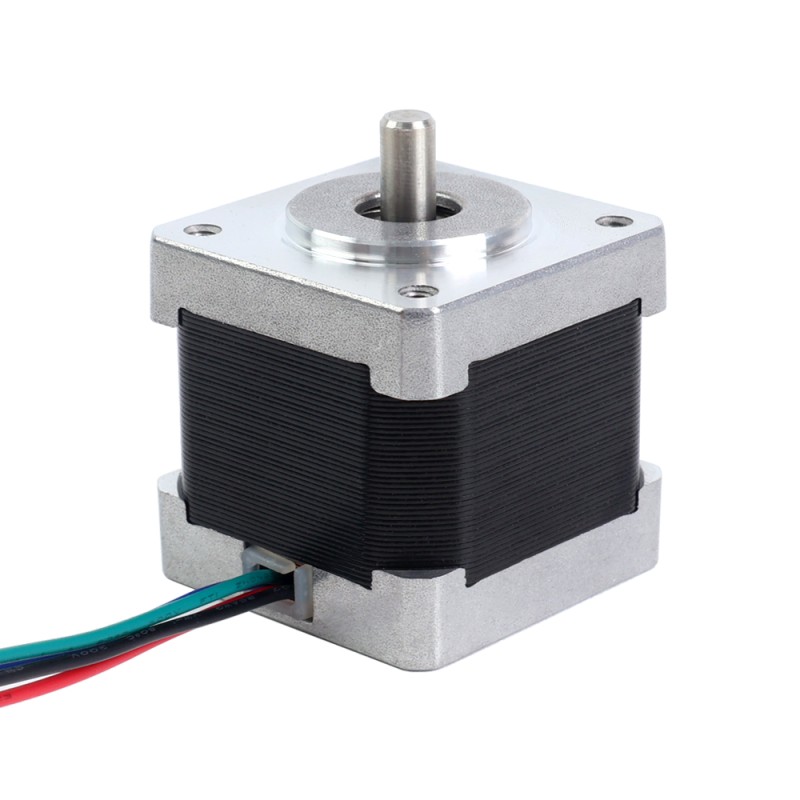

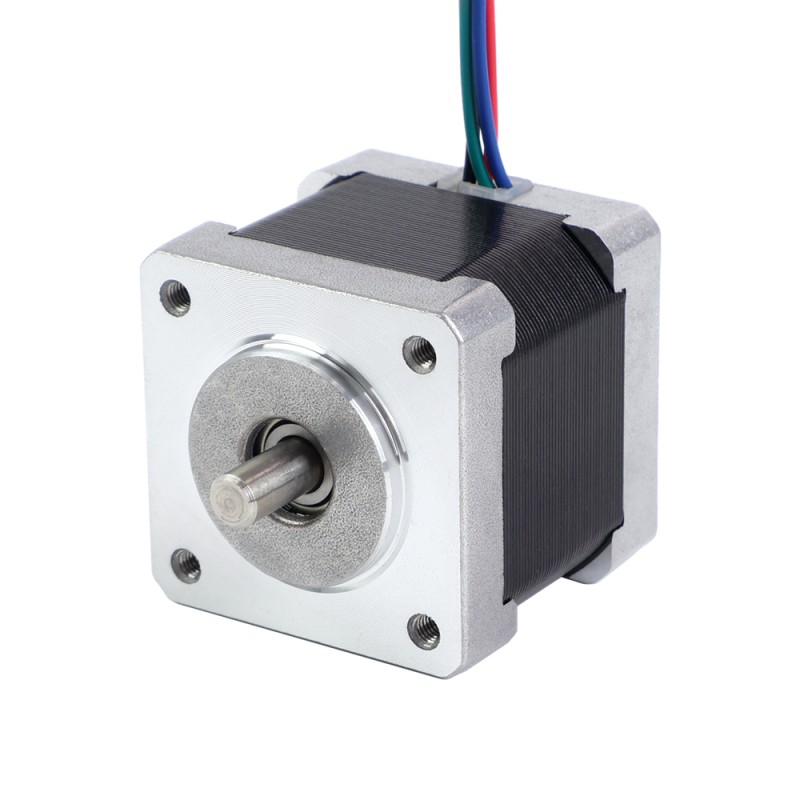

Name: Nema 14 Bipolar 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Hilos
Brand: STEPPERONLINE
SKU: 14HS13-1004S-EGS
Price: 8.24 EUR
Availability: InStock

Nema 14 Bipolar 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Hilos

14HS13-1004S-EGS

Tipo de eje de salidaO

No. de cables4

Eje simple/eje dobleEje único

Torque de sujeción(Ncm)18

Consulta

Descargas

14HS13-1004S-EGS.STEPSTEP · 559.41KBInicie sesión para descargar 14HS13-1004S-EGS_Full_Datasheet.pdfPDF · 146.52KB 14HS13-1004S-EGS_Torque_Curve.pdfPDF · 73.1KB

Misma serie

Modelo	Tipo de eje de salida	No. de cables	Eje simple/eje doble	Torque de sujeción(Ncm)	Precio	Existencias
14HS08-0404S	O	4	Eje único	5	€8.31	En stock
14HS10-0404S	D	4	Eje único	14	€8.31	En stock
14HS11-1004S	D	4	Eje único	12.5	€9.22	En stock

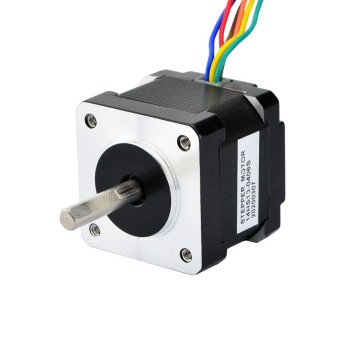

14HS13-0406S	D	6	Eje único	10	€7.72	Bajo pedido
14HS13-0804D	O	4	Eje doble	18	€8.44	En stock

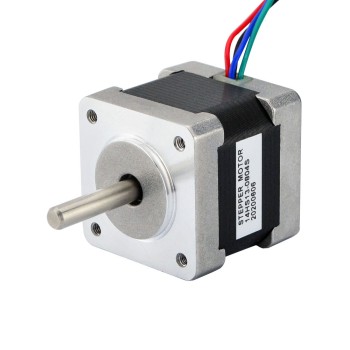

14HS13-0804S	D	4	Eje único	18	€7.72	En stock
14HS13-1004S-EGS	O	4	Eje único	18	€8.24	En stock
14HS14-1254H	Hueco	4	Eje doble	16	€13.36	En stock
14HS17-0504S	D	4	Eje único	23	€9.50	En stock
14HS19-2004H	Hueco	4	Eje doble	33	€19.46	En stock
14HS20-1504D	D	4	Eje doble	40	€11.88	En stock
14HS20-1504S	D	4	Eje único	40	€13.17	En stock

Nema 14 Bipolar 1,8deg 18Ncm(25,49oz.in) 1,0A 35x35x34mm 4 Hilos

Este es un motor paso a paso Nema 14 bifásico con un ángulo de paso de 1,8°. Cada fase consume 1,0A ... Leer más

0 opiniones • Escribir una opinión

desde

€8.24

5 + €7.81

10 + €7.42

50 + €7.07

100 + €6.75

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

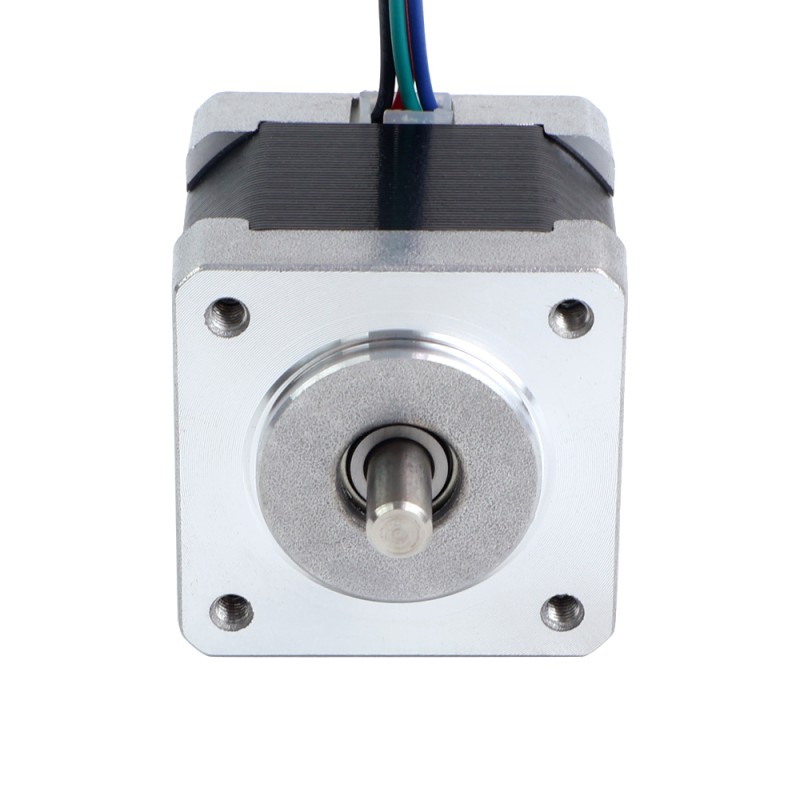

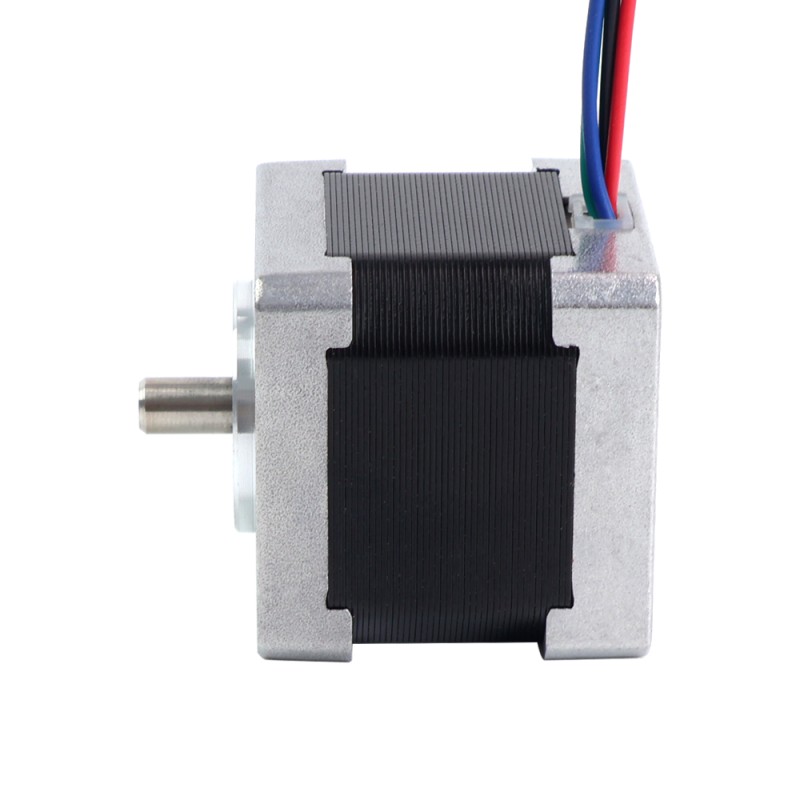

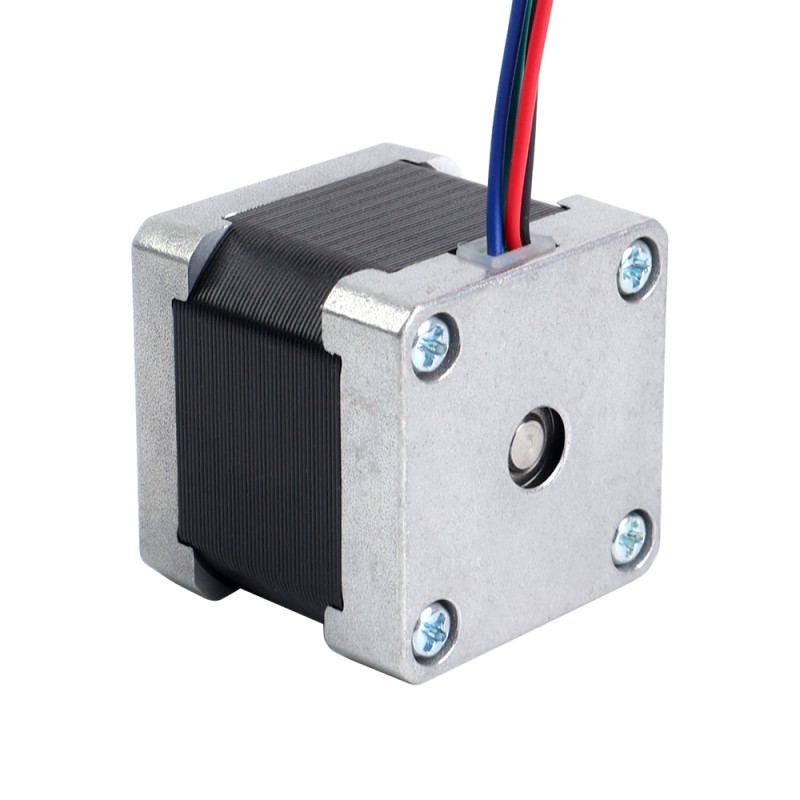

Este es un motor paso a paso Nema 14 bifásico con un ángulo de paso de 1,8°. Cada fase consume 1,0A y permite un par de perforación de 18Ncm(25,49oz.in). Tiene una longitud de eje corta de 10mm que está diseñada específicamente para funcionar con nuestras cajas de cambios de la EGS14.

Especificaciones eléctricas

Número de pieza del fabricante: 14HS13-1004S-EGS
Tipo de motor: paso a paso bipolar
Ángulo de paso: 1,8grados
Par de retención: 18Ncm(25,49oz.in)
Corriente nominal/fase: 1,0A
Resistencia de fase: 4,2ohms
Inductancia: 6,0mH±20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones físicas

Tamaño del marco: 35 x 35mm
Longitud del cuerpo: 34mm
Diámetro del eje: Φ5mm
Longitud del eje: 10mm
Número de clientes potenciales: 4
Longitud del cable: 400mm
Peso: 180g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Motor paso a paso híbrido
Especificación Eléctrica
¿Tiene curva de par/empuje?	Sí
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	1.0
Inductancia(mH)	6.0
Resistencia de fase(ohms)	4.2
Torque de sujeción(Ncm)	18
Torque de sujeción(oz.in)	25.49
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	5
Eje simple/eje doble	Eje único
Longitud del cable(mm)	400
Longitud del cuerpo(mm)	34
Longitud del eje(mm)	10
No. de cables	4
Peso(gramos)	180
Producción en serie	S
Tamaño(mm)	Nema 14 (35 x 35)
Tipo de eje de salida	O
