14E13S0574JE4-150RS
Corriente nominal(A)0.57
Resistencia de fase(ohms)8.8
Inductancia(mH)13
Tipo de motor linealACME actuador lineal
Consulta

Descargas

14E13S0574JE4-150RS_Full_Datasheet.pdfPDF · 52.79KB
Misma serie
ModeloCorriente nominal(A)Resistencia de fase(ohms)Inductancia(mH)Tipo de motor linealPrecioExistencias
11E13S0424ED5-150RS0.4211.46ACME actuador lineal€34.07En stock
11E13S0424FD3-150RS0.4211.46ACME actuador lineal€58.99En stock
11E13S0424FD4-150RS0.4211.46ACME actuador lineal€29.73En stock
11E13S0424GD3-150RS0.4211.46ACME actuador lineal€58.99Bajo pedido
11E13S0754ED4-100RS0.753.22ACME actuador lineal€25.60En stock
11E13S1004FD4-150RS-OE1K1.02.11.5ACME actuador lineal€71.08En stock
11E13S1004FD5-150RS1.02.11.5ACME actuador lineal€32.18En stock
11E13S1004GD4-150RS-OE1K1.02.11.5ACME actuador lineal€71.08En stock
11E13S1004GD5-150RS1.02.11.5ACME actuador lineal€32.18En stock
11E13S1004HD5-150RS1.02.11.5ACME actuador lineal€33.77Bajo pedido
11E13S1004HD5-180RS-E22-3001.02.11.5ACME actuador lineal€66.43En stock
11E18S0754ED3-250RS0.756.75.8ACME actuador lineal€76.79En stock
11E18S0754ED4-101RS0.756.73ACME actuador lineal€25.84En stock
11E18S0754FD4-250RS0.756.75.8ACME actuador lineal€37.48En stock
11E18S0754HD5-250RS0.756.75.8ACME actuador lineal€46.37En stock
11E18S1004FD5-150RS1.03.73.7ACME actuador lineal€34.07Bajo pedido
11E18S1004GD5-150RS1.03.73.7ACME actuador lineal€34.07Bajo pedido
11E18S1004GD5-250RS1.03.73.7ACME actuador lineal€39.04En stock
11E18S1004HD5-150RS1.03.73.7ACME actuador lineal€34.07Bajo pedido
11E18S1004ND5-150RS-SALE1.03.73.7ACME actuador lineal€30.11En stock
11E20S0674ED4-100RS0.679.25.7ACME actuador lineal€28.94En stock
14E13S0574FF3-150RS0.578.813ACME actuador lineal€67.19Bajo pedido
14E13S0574JE4-150RS0.578.813ACME actuador lineal€41.16En stock
14E13S0574LF3-150RS0.578.813ACME actuador lineal€56.76Bajo pedido
14E13S1504GF5-150RS1.50.951ACME actuador lineal€30.28En stock
14E17S0914FF3-250RS0.915.57.63ACME actuador lineal€76.79Bajo pedido
14E17S0914LF3-250RS-SALE0.915.57.63ACME actuador lineal€54.02En stock
14E19S1504FF5-150RS1.51.52.0ACME actuador lineal€32.18En stock
14E19S1504GF5-150RS1.51.52.0ACME actuador lineal€32.18En stock
14E19S1504RF5-150RS1.51.62.3ACME actuador lineal€33.77Bajo pedido
Ver todo en la categoría
Nema 14 Apilamiento externo 34mm 0,57A Cable 2,4384mm(0,096") Longitud 150mm
El motor es un paso a paso Nema 14 de 35mm de cuerpo, ángulo de paso 1,8° y 0,57A. Incluye un husill... Leer más
0 opiniones • Escribir una opinión
desde
€41.16
5 + €38.04
10 + €35.35
50 + €33.02
100 + €30.98

Haga clic en el país para consultar las existencias en tiempo real.

Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
¡Se envía en 24 horas!
Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.
Elija un almacén local y obtenga más beneficios!
Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

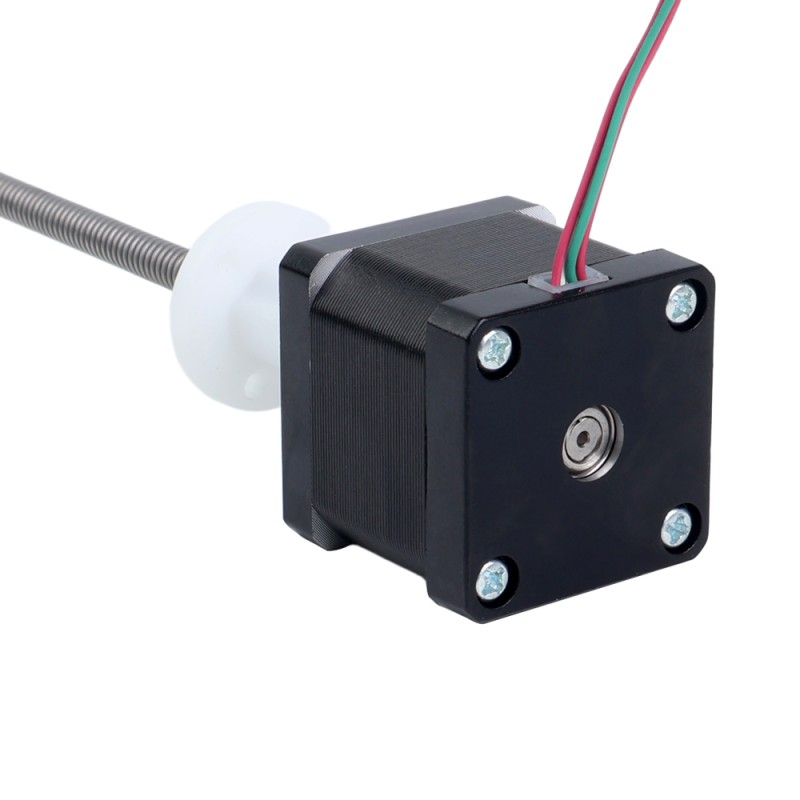

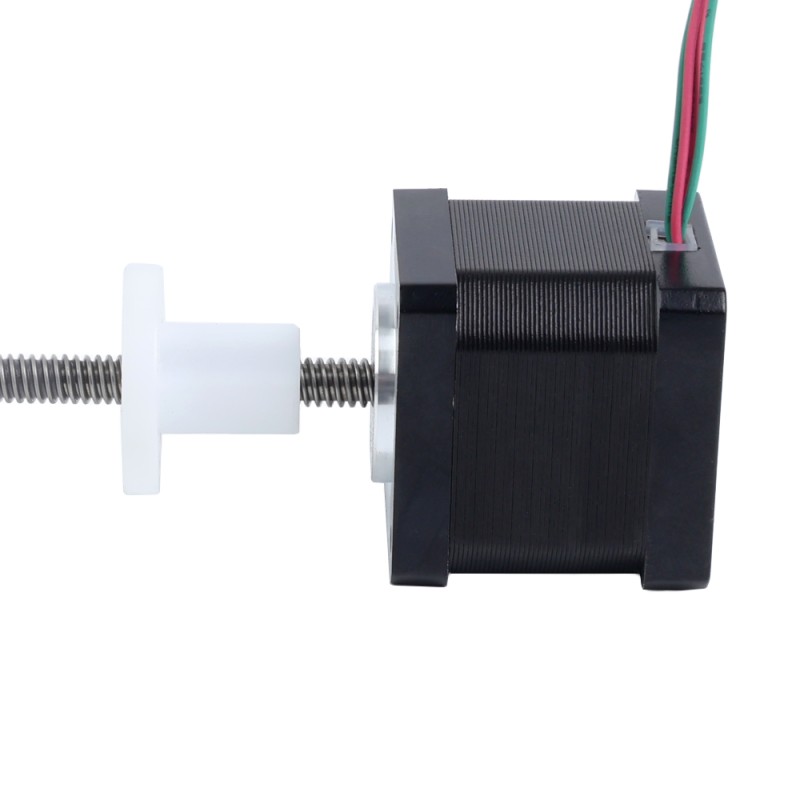

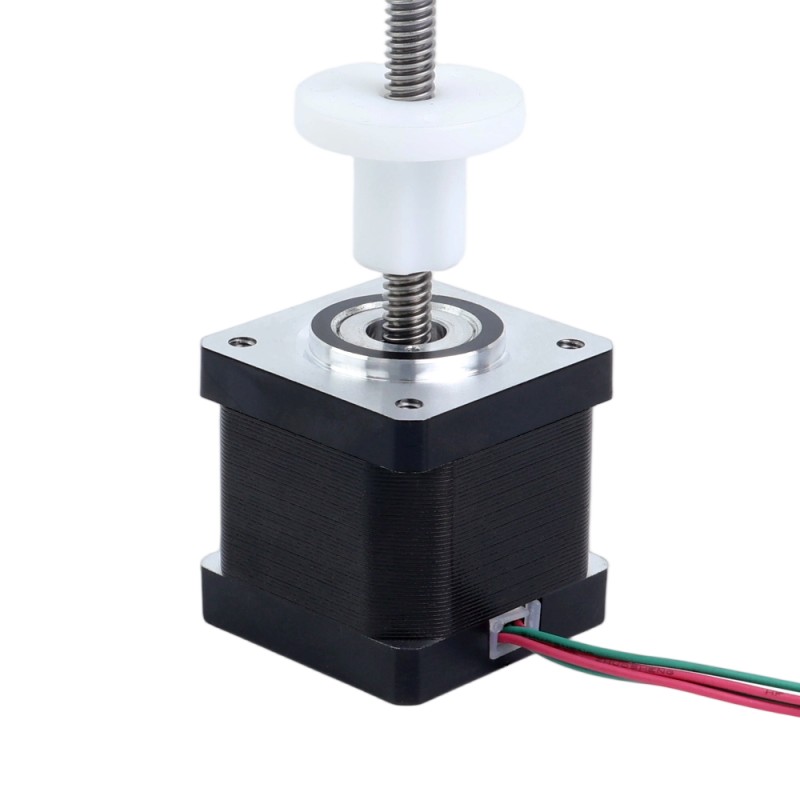

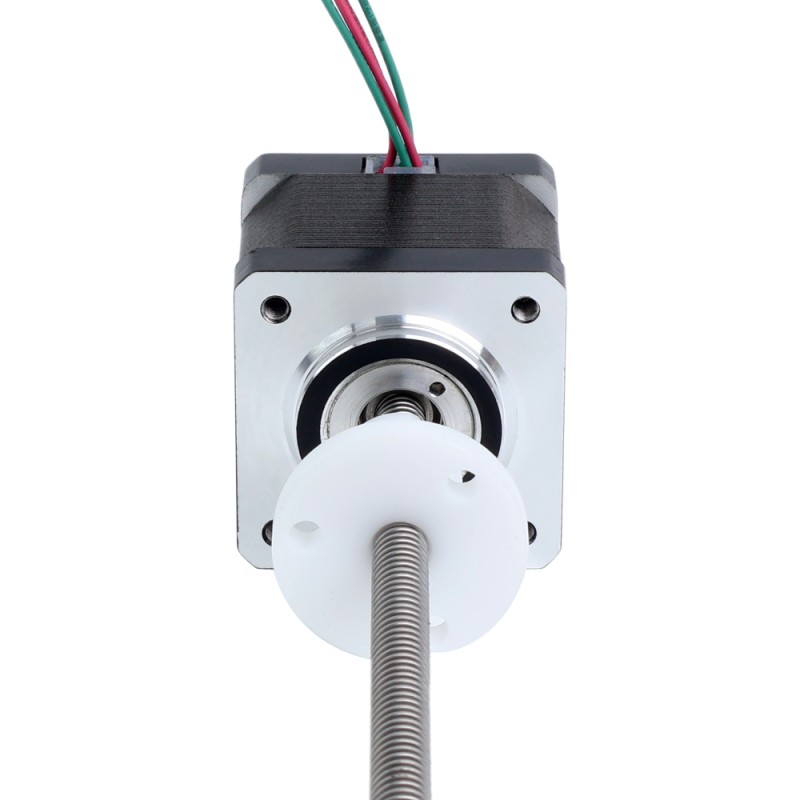

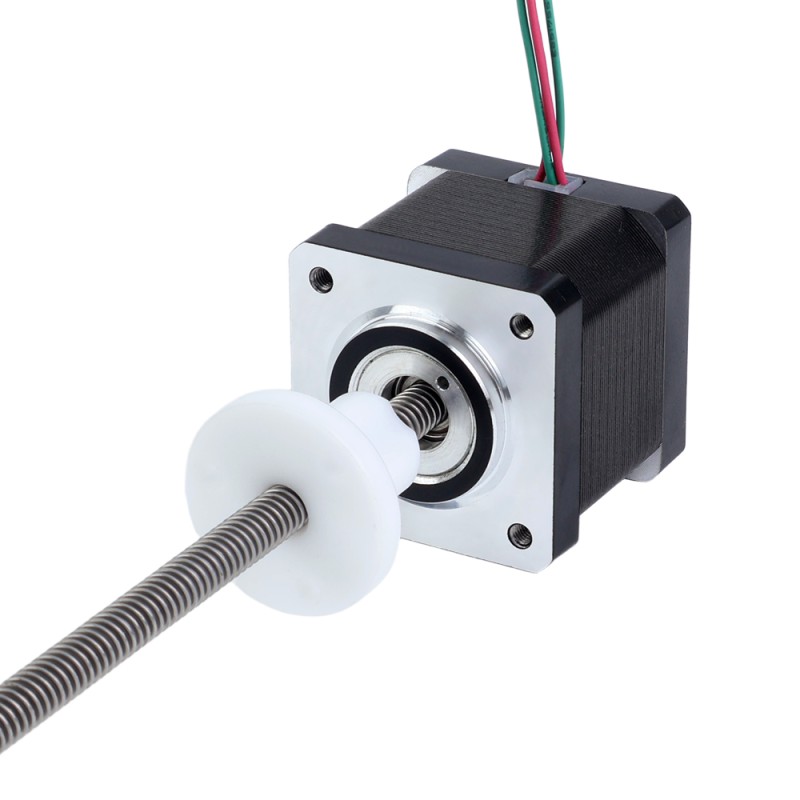

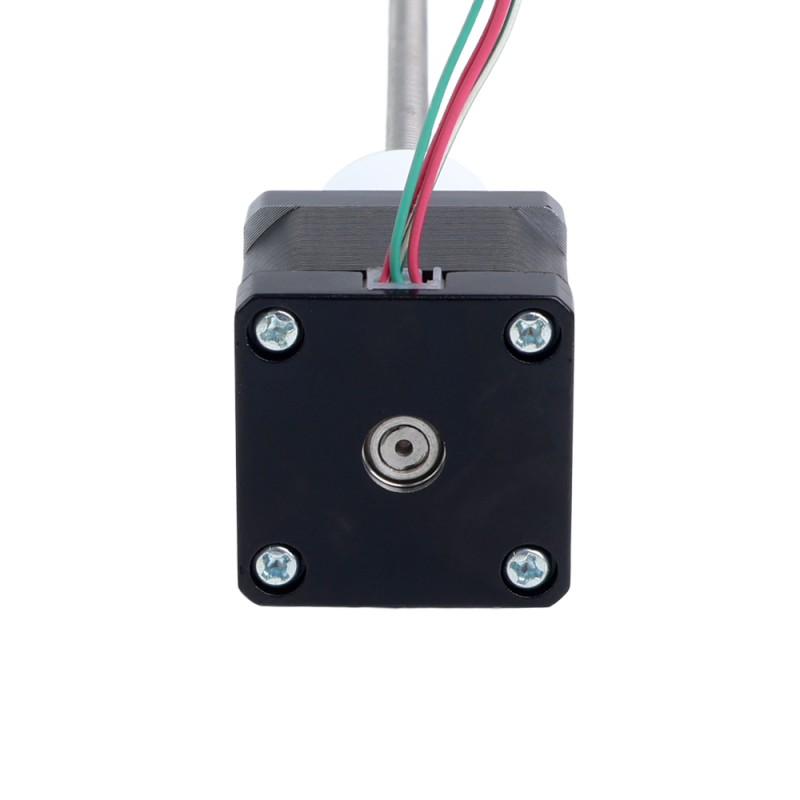

El motor es un paso a paso Nema 14 de 35mm de cuerpo, ángulo de paso 1,8° y 0,57A. Incluye un husillo de 5,54mm(0,2181") de diámetro y 150mm(5,9055") de longitud con una tuerca de POM. El avance lineal es de 2,438mm(0,096") por revolución. Este modelo es casi idéntico al actuador lineal Haydon Kerk serie 35000 tamaño 14.

Especificaciones eléctricas

  • Número de pieza: 14E13S0574JE4-150RS
  • Tipo de motor: ACME actuador lineal
  • Ángulo de paso: 1,8°
  • Par de mantenimiento: 0,18Nm(25,49oz.in)
  • Corriente nominal/fase: 0,57A
  • Resistencia de fase: 8,8ohms
  • Inductancia: 13mH±20% (1kHz)

Especificaciones físicas

  • Tamaño del marco: 35 × 35mm
  • Longitud del cuerpo: 34mm
  • Longitud del husillo: 150mm(5,9055")
  • Diámetro del husillo: Ø5,54mm(0,2181")
  • Avance por paso: 0,012192mm(0,00048")
  • Avance por revolución: 2,4384mm(0,096")
  • Número de hilos: 4
  • Longitud del cable: 300mm

Conexión

A+
A-
B+
B-
Rojo
Rojo blanco
Verde blanco
Verde
Tipo de producto
Tipo de producto Actuadores Lineales
Especificación Eléctrica
¿Tiene curva de par/empuje? No
Ángulo de paso(deg.) 1.8
Bipolar/Unipolar Bipolar
Corriente nominal(A) 0.57
Inductancia(mH) 13
Resistencia de fase(ohms) 8.8
Torque de sujeción(Ncm) 18
Especificación Física
Con codificador No
Diámetro del tornillo de avance(mm) 5.54
Longitud del cable(mm) 300
Longitud del cuerpo(mm) 34
Longitud del tornillo de avance(mm) 150
No. de cables 4
Recorrido de plomo/paso(mm) 0.012192
Recorrido de plomo/Revolución(mm) 2.4384
Tamaño(mm) Nema 14 (35 x 35)
Tipo de motor lineal ACME actuador lineal

Escribir una opinión

No se publicará. Solo la usamos para dar seguimiento a su opinión.
Nota: No se permite HTML!
Valoración
Malo Bueno
Quickview

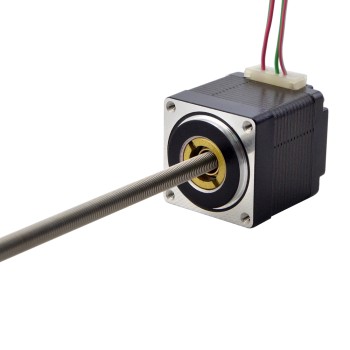

Nema 11 No cautivo Pila de 32.2mm Cable de 0,42A 0,635mm(0,025") Longitud 150mm
Nema 11 No cautivo Pila de 32.2mm Cable de 0,42A 0,635mm(0,025") Longitud 150mm
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso no cautivo tamaño 11 de la serie Haydon Kerk 28000. La parte del mot..
desde
€33.54
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

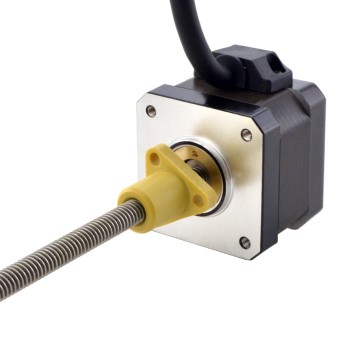

Motor lineal Acme externo NEMA 17 1.5A 34mm Cable de tornillo de pila 2.54mm(0.1")
Motor lineal Acme externo NEMA 17 1.5A 34mm Cable de tornillo de pila 2.54mm(0.1")
Este modelo es un motor paso a paso lineal de tornillo Nema 17 ACME con una longitud de cuerpo de 34 mm, ángulo de paso de 1,8 grados y corriente nomi..
desde
€29.34
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview
Nema 11 Pila externa de 46mm Cable de 0,75A 5,08mm(0,2") Longitud 250mm
Nema 11 Pila externa de 46mm Cable de 0,75A 5,08mm(0,2") Longitud 250mm
Este modelo es casi exactamente igual que el actuador lineal de motor paso a paso externo de doble pila tamaño 11 de la serie Haydon Kerk 28000. La pa..
desde
€46.37
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview
Drivers para motores paso a paso integrado 0-2A 10-28VCC para motor paso a paso NEMA 17
Drivers para motores paso a paso integrado 0-2A 10-28VCC para motor paso a paso NEMA 17
El ISD02 es una serie de control de puerto paralelo de Driveres de motor paso a paso en miniatura de alto rendimiento. Su característica más important..
desde
€27.49
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

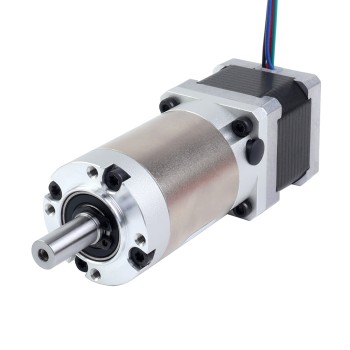

Motor paso a paso Nema 14 bipolar L=34mm con caja de cambios planetaria serie EG relación de reducción 45:1
