Name: Nema 11 No cautivo Pila de 34mm Cable de 0,75A 2mm(0,07874") Longitud 100mm
Brand: STEPPERONLINE
SKU: 11N13S0754AA4-100RS
Price: 21.97 EUR
Availability: InStock

Nema 11 No cautivo Pila de 34mm Cable de 0,75A 2mm(0,07874") Longitud 100mm - 11N13S0754AA4-100RS | StepperOnline

11N13S0754AA4-100RS

Corriente nominal(A)0.75

Resistencia de fase(ohms)3.2

Recorrido de plomo/Revolución(mm)2

Recorrido de plomo/paso(mm)0.01

Consulta

Descargas

11N13S0754AA4-100RS_Full_Datasheet.pdfPDF · 118.33KB

Misma serie

Modelo	Corriente nominal(A)	Resistencia de fase(ohms)	Recorrido de plomo/Revolución(mm)	Recorrido de plomo/paso(mm)	Precio	Existencias
11N13S0424ED5-150RS	0.42	11.9	0.635	0.003175	€33.54	En stock
11N13S0424HD3-150RS-SALE	0.42	11.4	5.08	0.0254	€51.52	En stock
11N13S0754AA4-100RS	0.75	3.2	2	0.01	€21.97	En stock
11N13S0754QE2-100RS	0.75	3.2	4.877	0.024384	€28.94	En stock
11N13S0754QE4-150RS	0.75	3.2	4.877	0.024384	€29.73	En stock
11N13S1004FD5-200RS	1.0	2.1	1.27	0.00635	€31.68	En stock
11N13S1004GD5-200RS	1.0	2.1	2.54	0.0127	€31.68	En stock
11N13S1004HD5-200RS	1.0	2.1	5.08	0.0254	€31.68	En stock
11N18S0754FD3-250RS	0.75	6.7	1.27	0.00635	€79.02	En stock
11N18S0754GD3-250RS	0.75	6.7	2.54	0.0127	€79.02	En stock
11N18S0754HD3-250RS	0.75	6.7	5.08	0.0254	€79.02	En stock
11N18S1004ED5-250RS	1.0	3.7	0.635	0.003175	€35.41	En stock
11N18S1004FD5-200RS	1.0	3.7	1.27	0.00635	€33.54	Bajo pedido
11N18S1004GD5-200RS	1.0	3.7	2.54	0.0127	€33.54	En stock
11N18S1004HD5-200RS	1.0	3.7	5.08	0.0254	€33.54	Bajo pedido
11N18S1004ND5-200RS	1.0	3.7	10.16	0.0508	€33.54	Bajo pedido
14N13S1504GF5-200RS	1.5	0.95	2.54	0.0127	€29.81	En stock
14N17S0914LF3-250RS	0.91	5.5	0.794	0.00396875	€79.02	Bajo pedido
14N17S0914QE3-250RS-SALE	0.91	5.5	4.877	0.024384	€61.76	En stock
14N19S1504FF5-200RS	1.5	1.5	1.27	0.00635	€31.68	En stock
14N19S1504GF5-200RS	1.5	1.5	2.54	0.0127	€31.68	En stock
14N19S1504RF5-200RS-SALE	1.5	1.5	6.35	0.03175	€28.44	En stock
14N19S1504WF5-200RS-SALE	1.5	1.5	12.7	0.0635	€28.44	En stock
17N13S0404AF4-100RS	0.4	30	2	0.01	€25.68	En stock
17N13S0404AF4-150RS	0.4	30	2	0.01	€27.82	En stock
17N13S0404MB4-320RS	0.4	30	8	0.04	€21.19	En stock
17N13S0704JE2-150RS	0.7	7.2	2.4384	0.012192	€61.21	En stock
17N13S0844AF4-200RS	0.84	5.75	2	0.01	€27.82	En stock
17N13S1504FF5-200RS	1.5	1.7	1.27	0.00635	€28.88	En stock
17N13S1504GF5-200RS	1.5	1.7	2.54	0.0127	€28.88	Bajo pedido

Ver todo en la categoría

Nema 11 No cautivo Pila de 34mm Cable de 0,75A 2mm(0,07874") Longitud 100mm

Este modelo es un motor paso a paso lineal económico que se denominó actuador lineal no cautivo Nema... Leer más

0 opiniones • Escribir una opinión

desde

€21.97

5 + €21.07

10 + €20.23

50 + €19.46

100 + €18.75

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

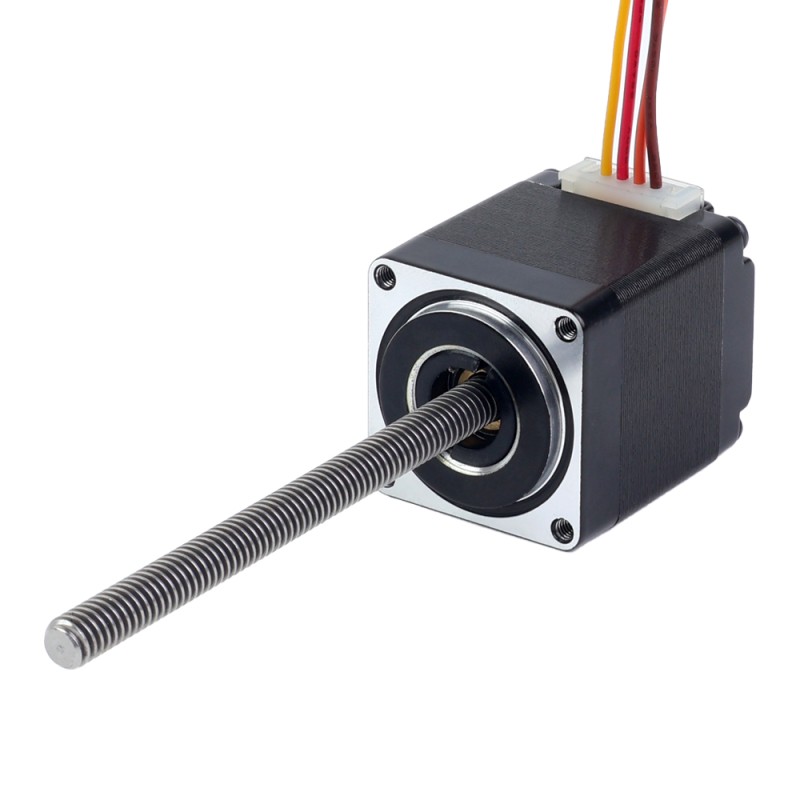

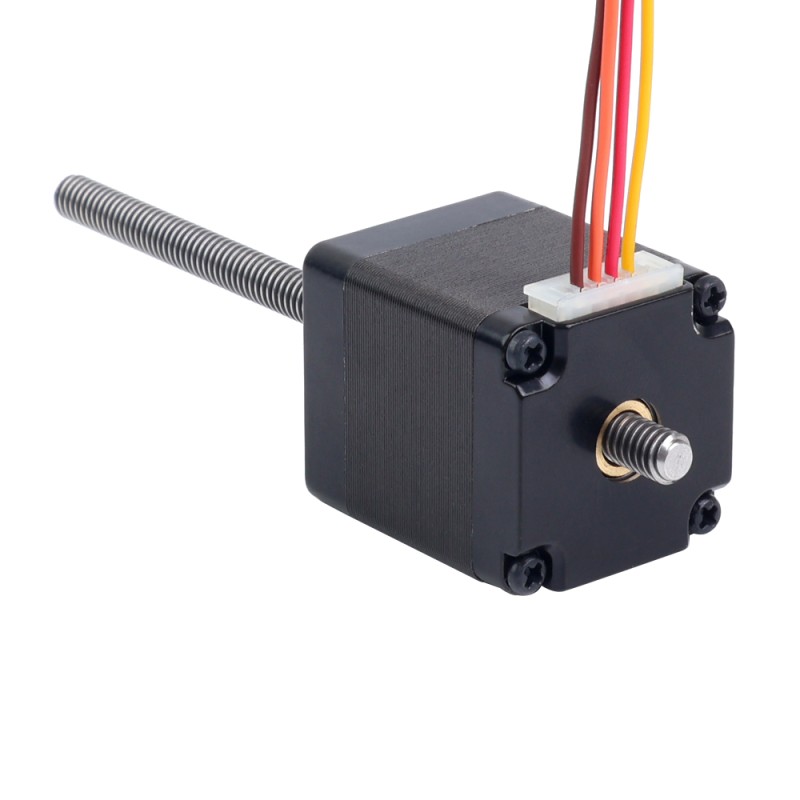

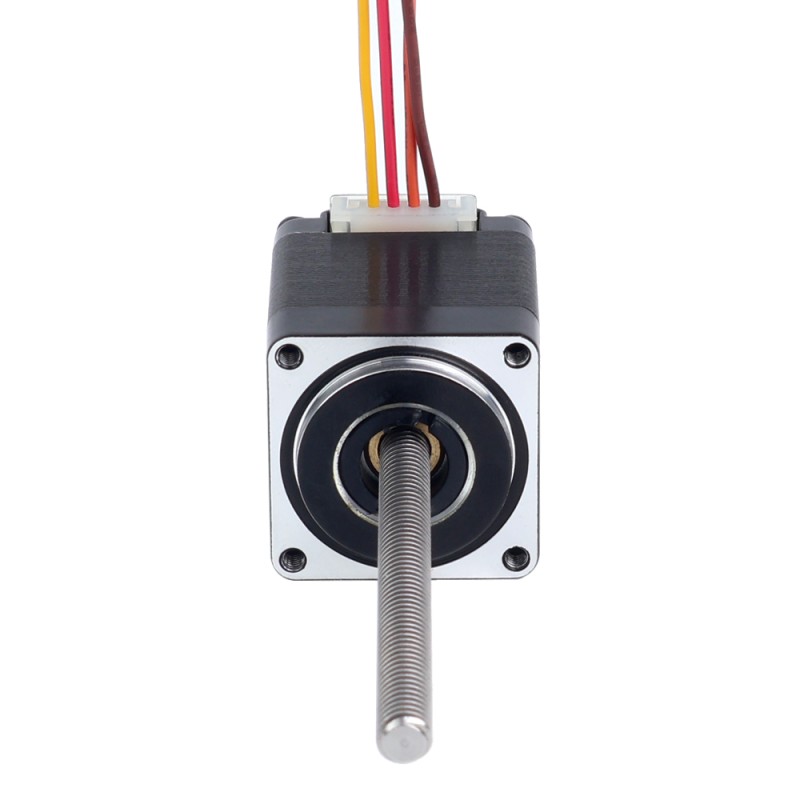

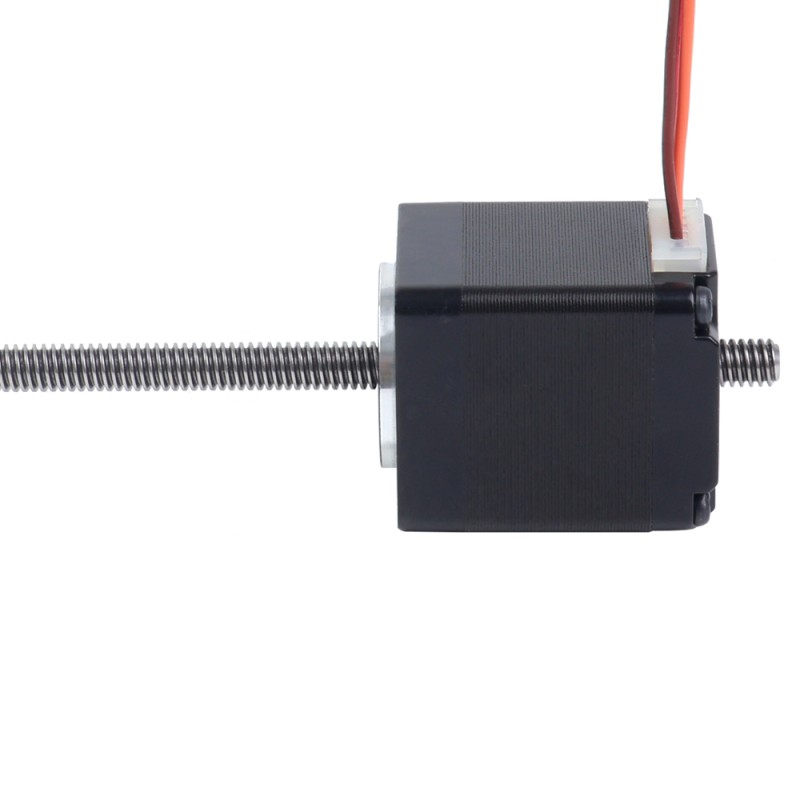

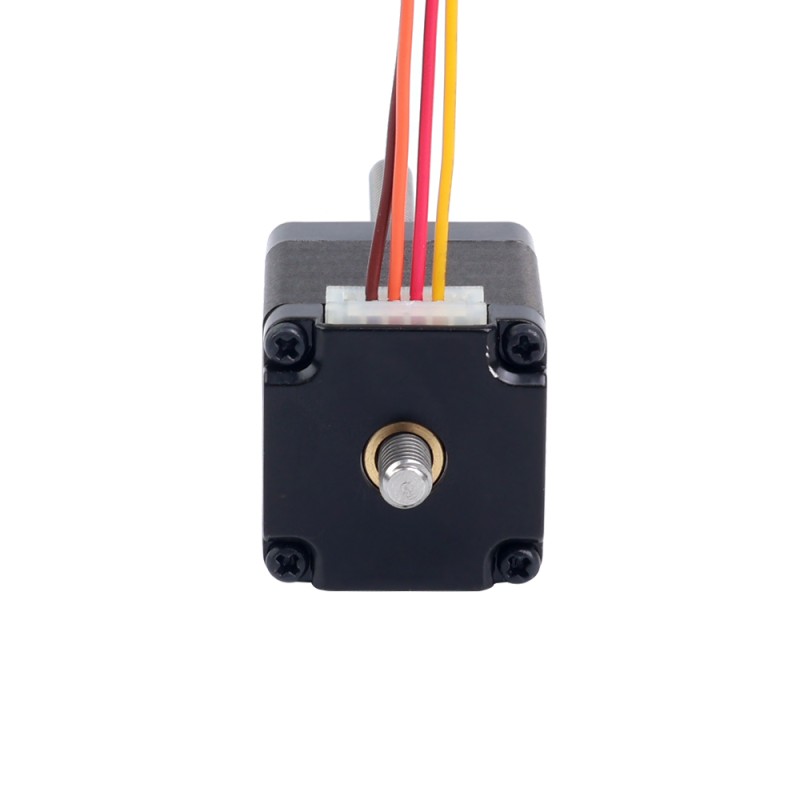

Este modelo es un motor paso a paso lineal económico que se denominó actuador lineal no cautivo Nema 11, estaba compuesto por un motor paso a paso Nema 11 de 34mm, 1,8 grados, 0,75A y un tornillo lineal Tr5x2 de 100mm de longitud.

Especificación eléctrica

Número de pieza del fabricante: 11N13S0754AA4-100RS
Tipo de motor: Paso a paso lineal no cautivo
Ángulo de paso: 1,8grados
Par de sujeción: 6,0Ncm(8,5oz.in)
Corriente nominal/fase: 0.75A
Resistencia de fase: 3,2 ± 10%ohms
Inductancia: 2.0mH ± 20%(1KHz)

Especificación física

Tamaño del marco: 28 x 28mm
Longitud del cuerpo: 34mm
Longitud del tornillo de avance: 100mm(3,937")
Diámetro del tornillo de avance: Φ5mm(0,1969")
Plomo/paso: 0,01mm(0,0003937")
Plomo/Revolución: 2mm(0,0787")
Número de clientes potenciales: 4
Longitud del cable: 300mm
Peso: 122g

Conexión

A+	A-	B+	B-
Rojo	Marrón	Amarillo	Naranja

Especificación Eléctrica
¿Tiene curva de par/empuje?	No
Ángulo de paso(deg.)	1.8
Bipolar/Unipolar	Bipolar
Corriente nominal(A)	0.75
Inductancia(mH)	2
Resistencia de fase(ohms)	3.2
Torque de sujeción(Ncm)	6
Torque de sujeción(oz.in)	8.5
Especificación Física
Clasificación del IP	40
Diámetro del tornillo de avance(mm)	5
Longitud del cable(mm)	300
Longitud del cuerpo(mm)	34
Longitud del tornillo de avance(mm)	100
No. de cables	4
Recorrido de plomo/paso(mm)	0.01
Recorrido de plomo/Revolución(mm)	2
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de motor lineal	Non-Captive
