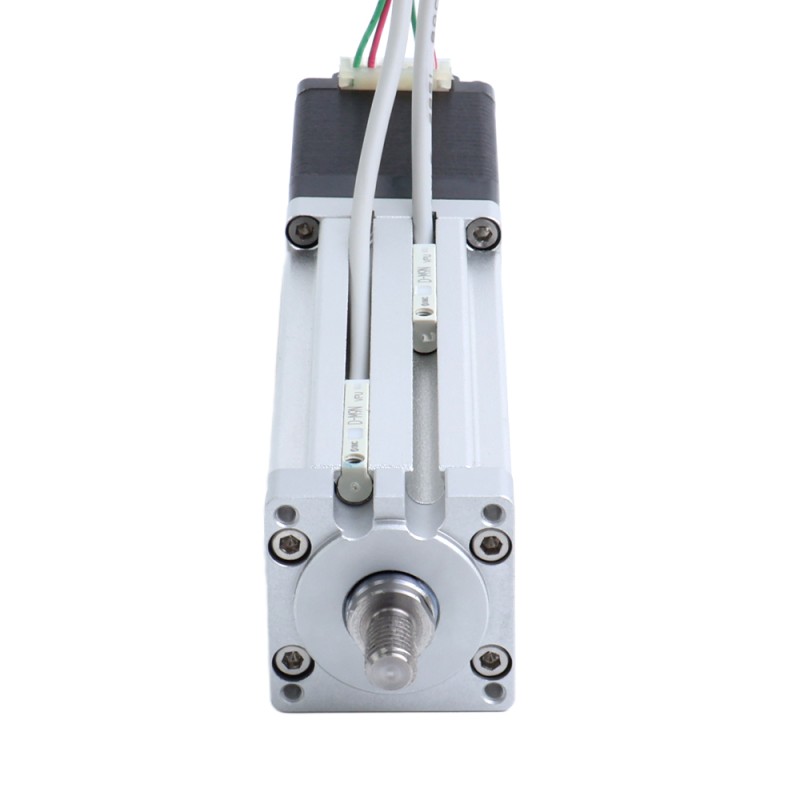

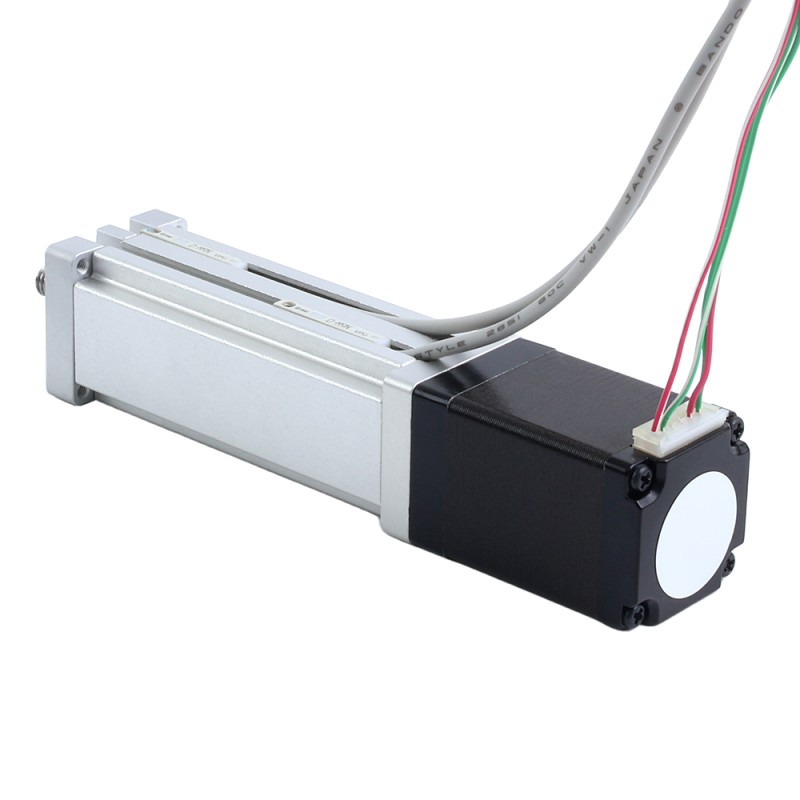

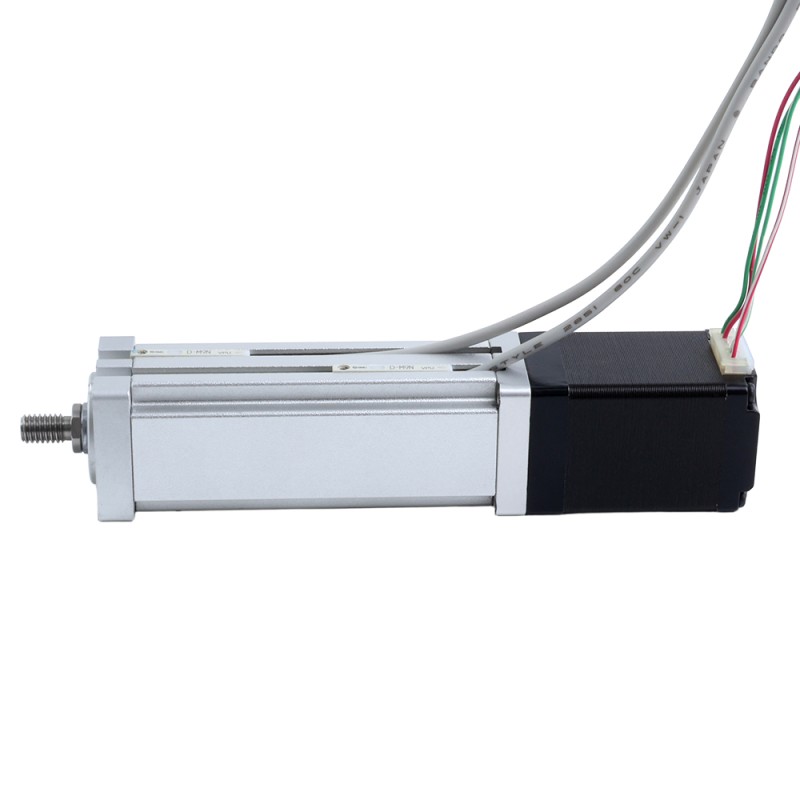

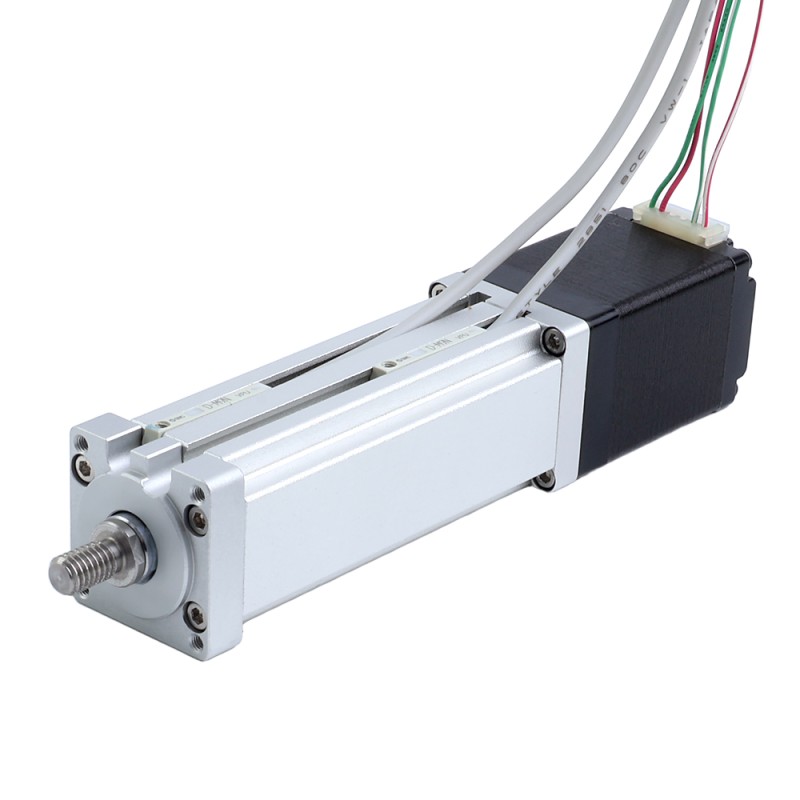

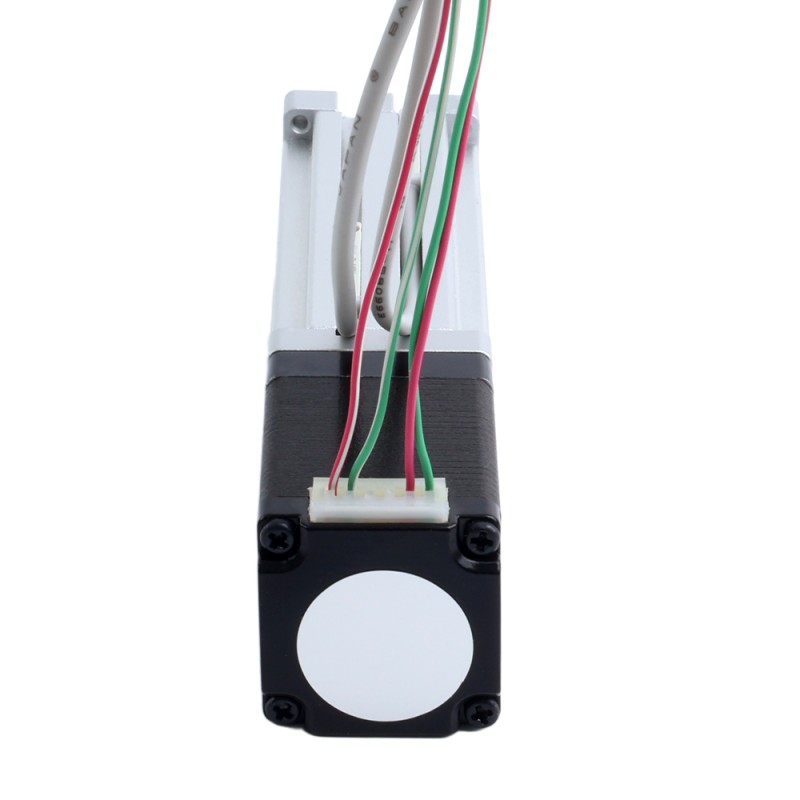

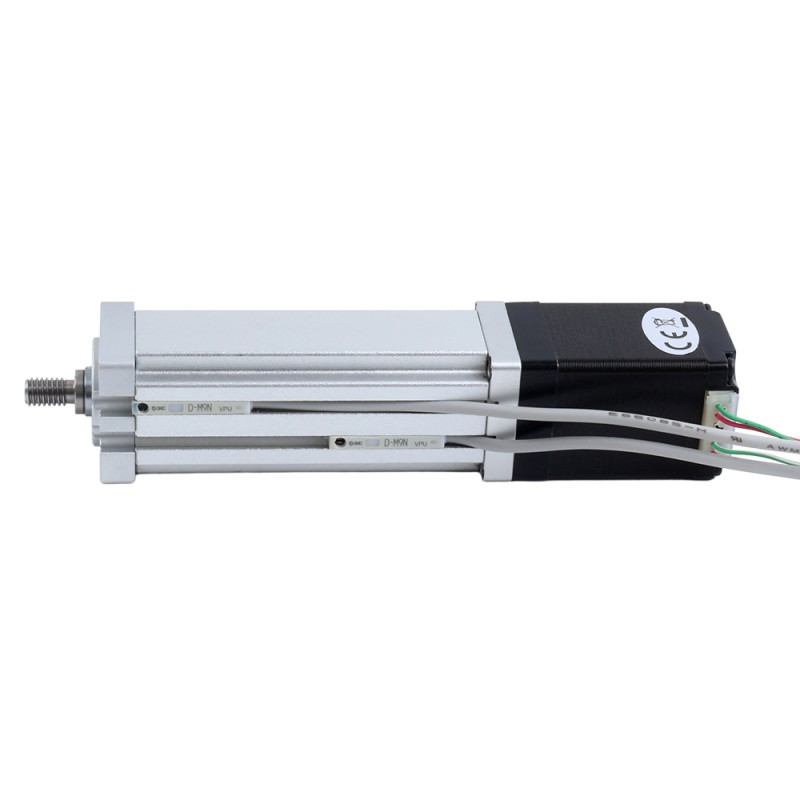

Name: Nema 11 Husillo de Bolas Cilindro Eléctrico 1,0A Carrera 40mm 0,1Nm(14,16oz.in) Paso 1mm(0,03937") con Final de carrera
Brand: STEPPERONLINE
SKU: LCB11S17BSM10-40D
Price: 223.04 EUR
Availability: InStock

Nema 11 Husillo de Bolas Cilindro Eléctrico 1,0A Carrera 40mm 0,1Nm(14,16oz.in) Paso 1mm(0,03937) con Final de carrera - LCB11S17BSM10-40D | StepperOnline

LCB11S17BSM10-40D

Torque de sujeción(Ncm)10

Corriente nominal(A)1.0

Torque de sujeción(oz.in)14.16

Resistencia de fase(ohms)3.7

Consulta

Descargas

LCB11S17BSM10-40D_Full_Datasheet.pdfPDF · 149.96KB

Misma serie

Modelo	Torque de sujeción(Ncm)	Corriente nominal(A)	Torque de sujeción(oz.in)	Resistencia de fase(ohms)	Precio	Existencias
LCB11S13BAM10-40D	5	1.0	7.08	2.10	€223.04	Bajo pedido
LCB11S13BAM10-60D	5	1.0	7.08	2.10	€223.04	Bajo pedido
LCB11S13BAM10-80D	5	1.0	7.08	2.10	€223.04	Bajo pedido
LCB11S13BSM10-20D	5	1.0	7.08	2.10	€235.44	Bajo pedido
LCB11S13BSM10-40D	5	1.0	7.08	2.10	€223.04	Bajo pedido
LCB11S13BSM10-60D	5	1.0	7.08	2.10	€223.04	En stock
LCB11S13BSM10-80D	5	1.0	7.08	2.10	€223.04	Bajo pedido
LCB11S17BAM10-20D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB11S17BAM10-40D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB11S17BAM10-60D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB11S17BAM10-80D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB11S17BSM10-20D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB11S17BSM10-40D	10	1.0	14.16	3.7	€223.04	En stock
LCB11S17BSM10-60D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB11S17BSM10-80D	10	1.0	14.16	3.70	€223.04	Bajo pedido
LCB14S13B2B15-100D	14	1.5	19.83	0.95	€235.44	En stock
LCB14S13B2B15-150D	14	1.5	19.83	0.95	€235.44	Bajo pedido
LCB14S13B2B15-200D	14	1.5	19.83	0.95	€235.44	Bajo pedido
LCB14S13B2B15-25D	14	1.5	19.83	0.95	€235.44	Bajo pedido
LCB14S13B2B15-50D	14	1.5	19.83	0.95	€242.87	Bajo pedido
LCB14S13B2B15-75D	14	1.5	19.83	0.95	€246.58	Bajo pedido
LCB14S13BAB15-100D	14	1.5	19.83	0.95	€213.13	Bajo pedido
LCB14S13BAB15-150D	14	1.5	19.83	0.95	€213.13	Bajo pedido
LCB14S13BAB15-200D	14	1.5	19.83	0.95	€230.48	En stock
LCB14S13BAB15-25D	14	1.5	19.83	0.95	€242.87	Bajo pedido
LCB14S13BAB15-50D	14	1.5	19.83	0.95	€213.13	En stock
LCB14S13BAB15-75D	14	1.5	19.83	0.95	€246.58	Bajo pedido
LCB14S13BDB15-100D	14	1.5	19.83	0.95	€235.44	Bajo pedido
LCB14S13BDB15-150D	14	1.5	19.83	0.95	€235.44	Bajo pedido
LCB14S13BDB15-200D	14	1.5	19.83	0.95	€235.44	Bajo pedido

Ver todo en la categoría

Nema 11 Husillo de Bolas Cilindro Eléctrico 1,0A Carrera 40mm 0,1Nm(14,16oz.in) Paso 1mm(0,03937") con Final de carrera

Este mini Cilindro Eléctrico de la serie LCB está equipado con un motor paso a paso Nema 11, con una... Leer más

0 opiniones • Escribir una opinión

desde

€223.04

5 + €210.05

10 + €198.49

50 + €188.13

100 + €178.81

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Este mini Cilindro Eléctrico de la serie LCB está equipado con un motor paso a paso Nema 11, con una corriente nominal de 1.0A, un husillo de bolas de 6mm de diámetro, paso de 1mm y una carrera de 40mm, lo que lo convierte en un actuador lineal integrado diseñado específicamente para diversas aplicaciones de automatización.
Este Cilindro Eléctrico puede equiparse opcionalmente con accesorios como codificador, volante y freno, mejorando así su funcionalidad y flexibilidad para satisfacer diversos requisitos de aplicación.

Especificaciones eléctricas

MPN: LCB11S17BSM10-40D
Tipo de husillo: husillo de bolas
Ángulo de paso: 1.8deg
Par de retención: 0.1Nm(14.16oz.in)
Corriente nominal/fase: 1.0A
Resistencia de fase: 3.7ohms ± 10%
Inductancia: 3.7mH ± 20%(1KHz)
Tipo de salida del interruptor: NPN

Especificaciones físicas

Tamaño del motor: 28 x 28 x 45mm
Diámetro del husillo: 6mm
Carrera: 40mm(1.5748")
Paso por paso: 0.005mm(0.00019685")
Paso por revolución: 1mm(0.03937")
Número de cables del motor: 4
Longitud de los cables del motor: 320mm
Número de interruptores de límite: 2
Longitud de los cables de los interruptores de límite: 500mm
Peso: 0.33kg

Conexión del motor

N° de pin	1	2	3	4
Bipolar	A+	A-	B+	B-
Cables	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Cableado del interruptor magnético

N° de pin	1	2	3
Bipolar	DC 5~24V	GND	Línea de señal
Cables	Marrón	Azul	Negro

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Corriente nominal(A)	1.0
Inductancia(mH)	3.7
Resistencia de fase(ohms)	3.7
Torque de sujeción(Ncm)	10
Torque de sujeción(oz.in)	14.16
Especificación Física
Diámetro del tornillo de avance(mm)	6
Longitud de carrera(mm/ft)	40/0.13
Recorrido de plomo/paso(mm)	0.005
Recorrido de plomo/Revolución(mm)	1
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de motor lineal	Husillo de bolas
