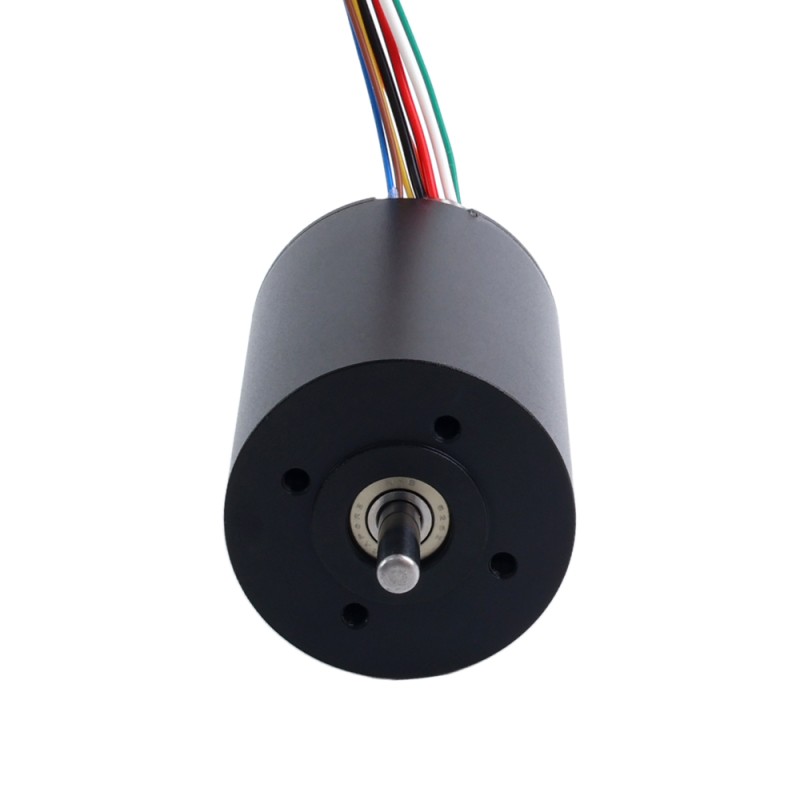

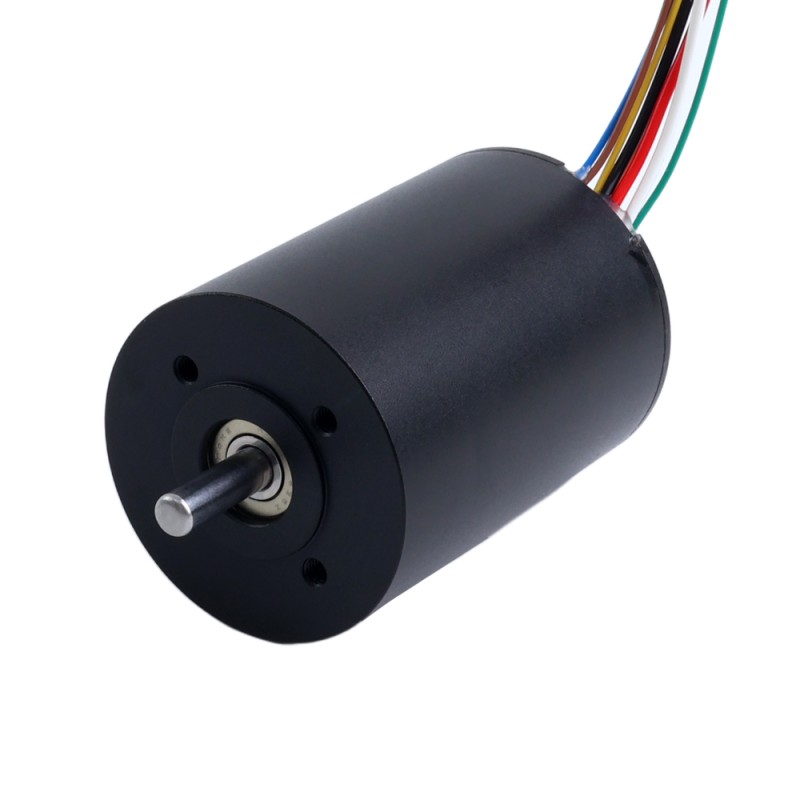

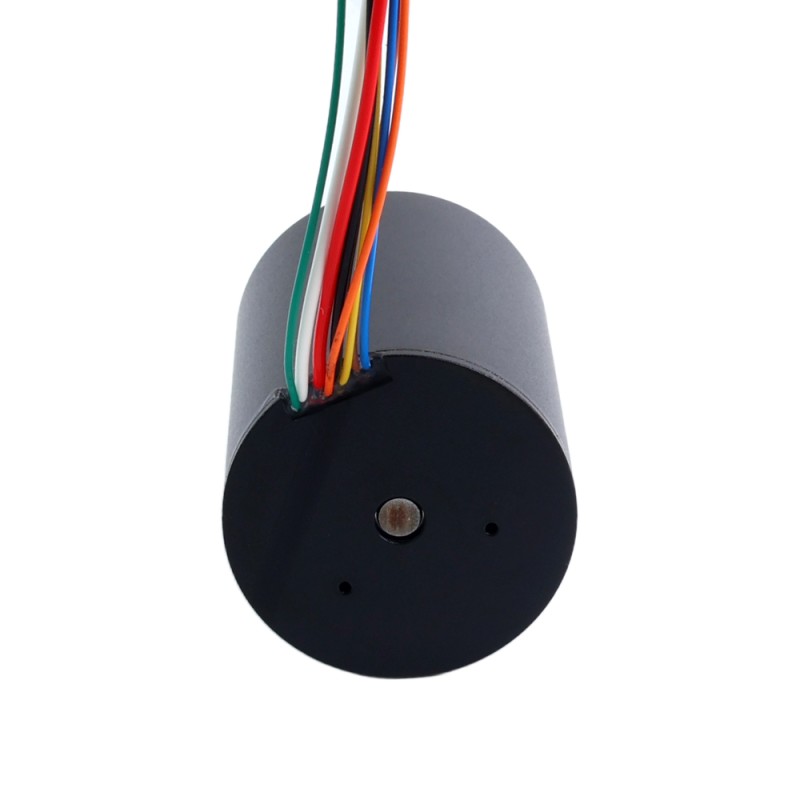

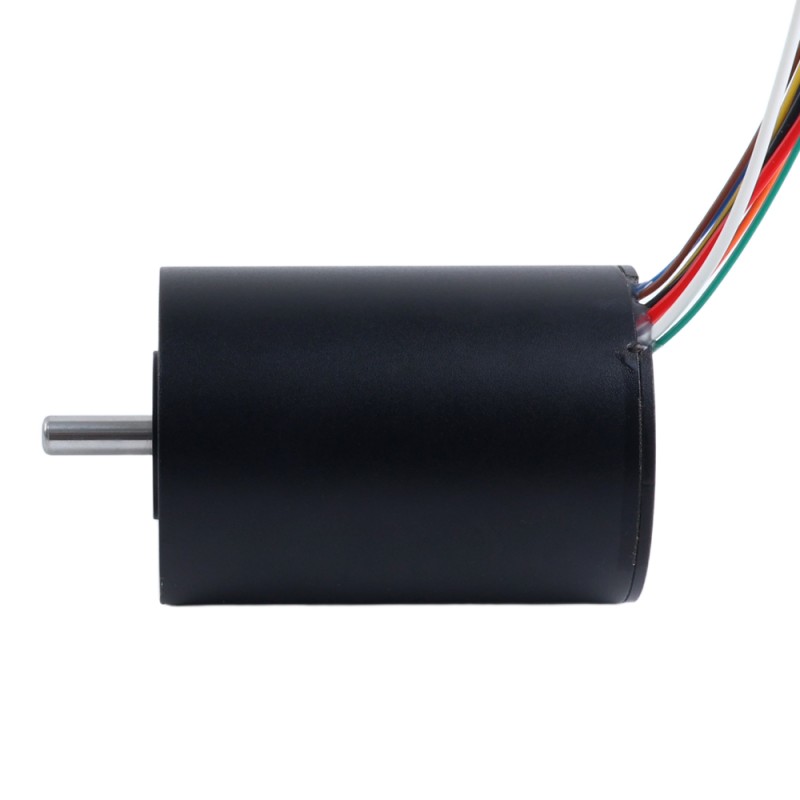

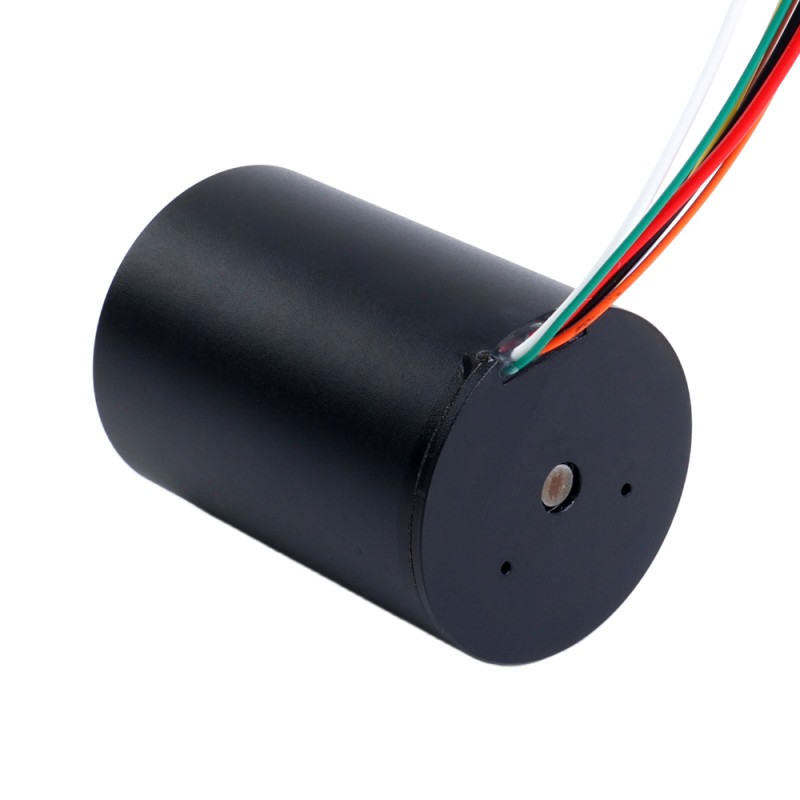

Motor sin escobillas sin núcleo redondo 28V 3500RPM 304mNm 111W 6,06A Ф50x70mm

Este motor sin núcleo y sin escobillas de 28 V ofrece una potencia de salida de 111 W. Alcanza una velocidad nominal de 3500 rpm con un consumo de corriente de 6,06 A y proporciona un par nominal de 304 mNm. Es ideal para aplicaciones compactas y de alta capacidad de respuesta que requieren baja inercia.

El motor sin núcleo ofrece una eficiencia excepcional al eliminar las pérdidas de hierro, lo que reduce significativamente el consumo de energía en la automatización continua. Su inercia ultrabaja permite una respuesta de milisegundos para un posicionamiento preciso. Su diseño ultracompacto y su funcionamiento silencioso y con bajas vibraciones garantizan una fácil integración y un rendimiento fiable y sin mantenimiento. Ideal para robótica, automatización de laboratorios y dispositivos médicos de precisión.

Especificaciones eléctricas

• Número de pieza del fabricante: 50CL70-28-P2-3500
• Número de pares de polos: 1
• Tensión nominal: 28 V
• Resistencia terminal: 0,64 ohmios
• Inductancia terminal: 0,18 mH
• Velocidad sin carga: 5300 rpm
• Corriente sin carga: 0,25 A
• Velocidad nominal: 3500 rpm
• Corriente nominal: 6,06 A
• Par nominal: 304 mNm
• Potencia nominal: 111 W
• Potencia máxima de salida: 302,76 W
• Eficiencia: 85,45 %
• Constante de par: 50,16 mNm/A
• Par de parada: 2182 mNm
• Constante de fuerza contraelectromotriz: 5,25 mV/rpm
• Constante de velocidad: 190,37 rpm/V
• Par de fricción: 12,54 mNm
• Constante de corriente: 0,02 A/mNm
• Amplitud de vibración: <=0.1mm
• Temperatura máxima permisible del devanado: 180°C
• Rango de temperatura de operación: -20 - 80°C
• Ruido: <=35dB
• Vida útil: 8000 horas

Especificaciones físicas

• Tamaño del bastidor: Φ50 mm
• Longitud del motor: 70 mm
• Diámetro del eje: Φ6 mm
• Longitud del eje: 17,5 mm
• Longitud del cable: 300 mm
