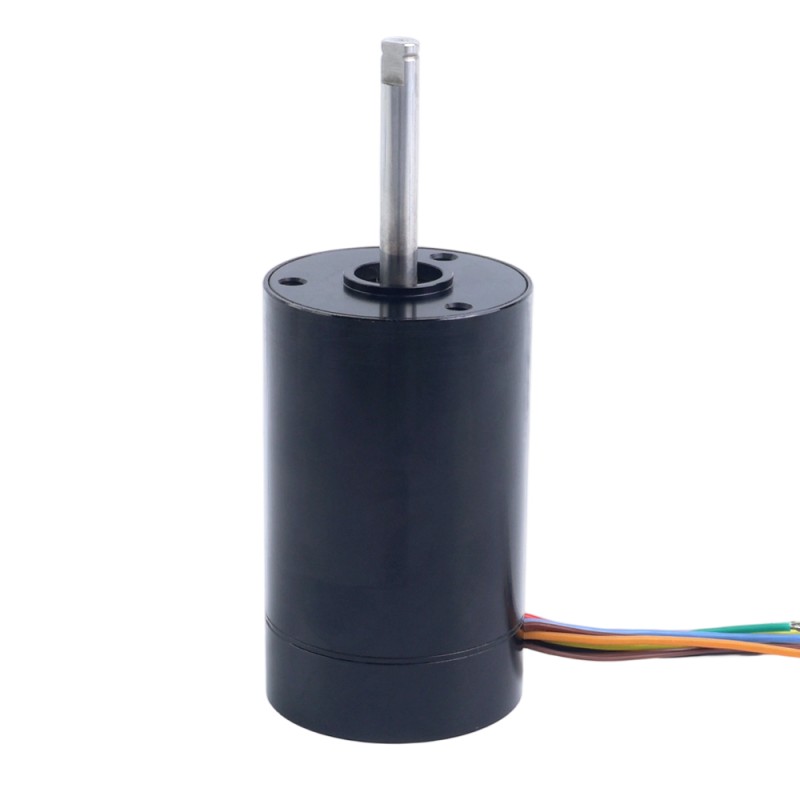

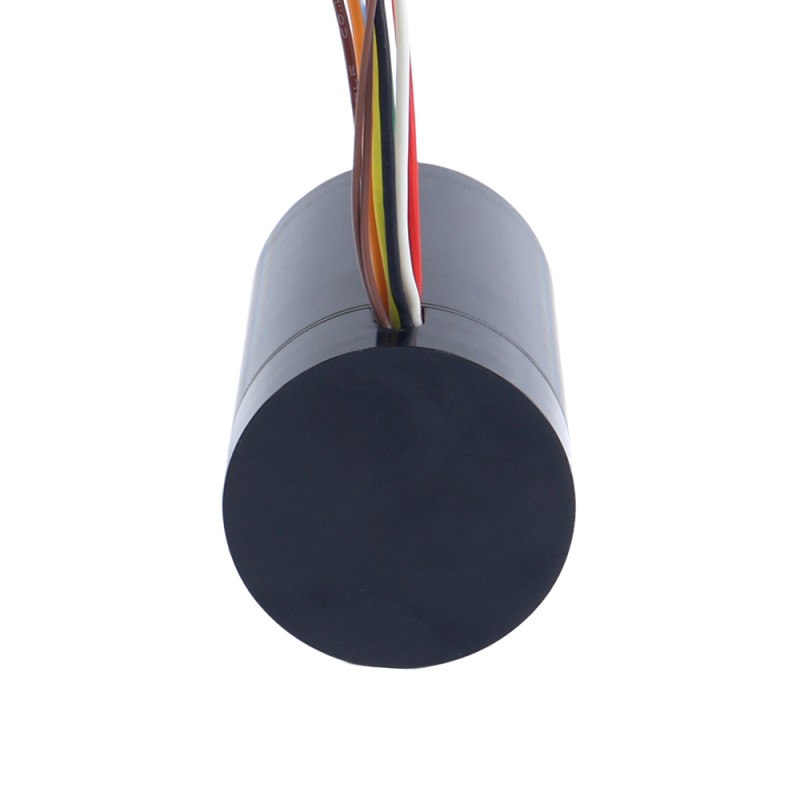

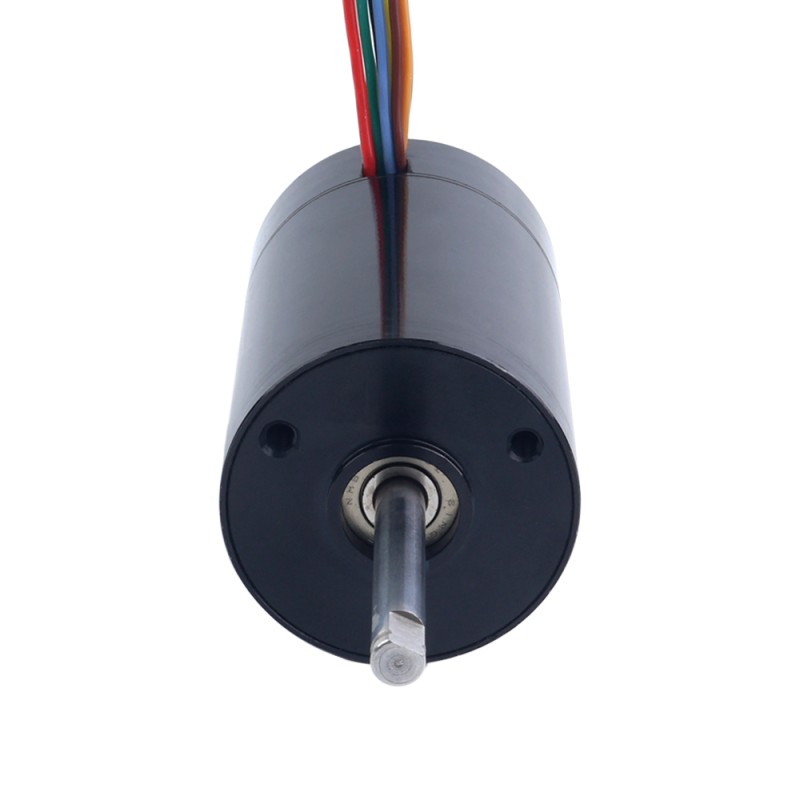

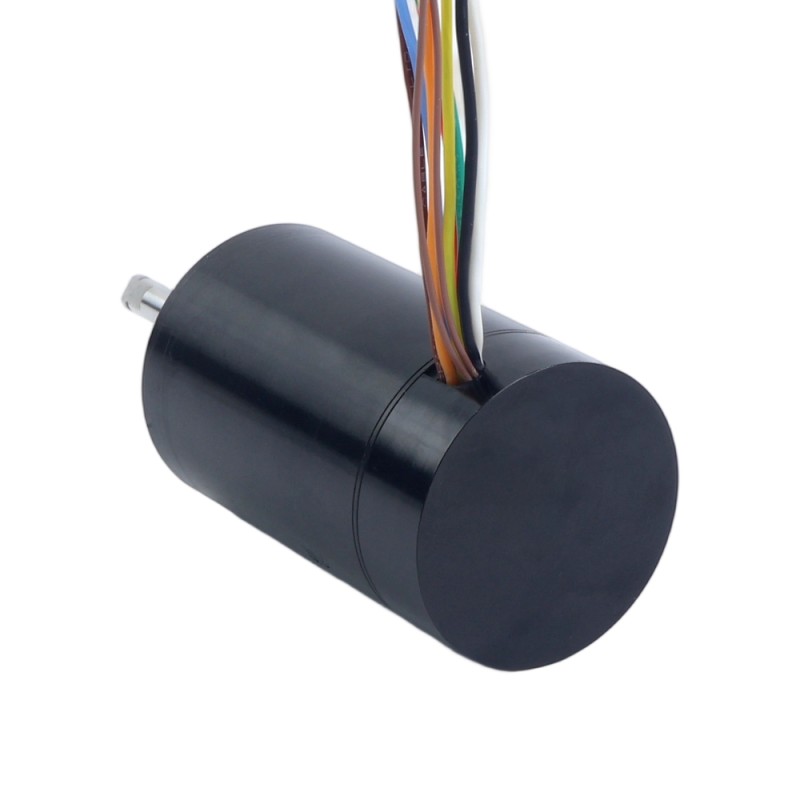

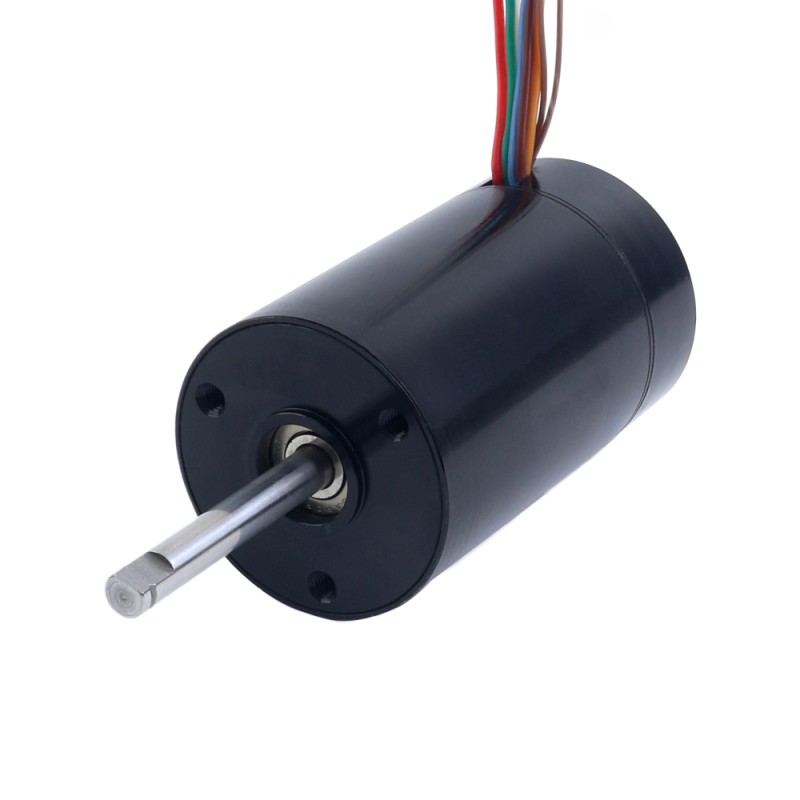

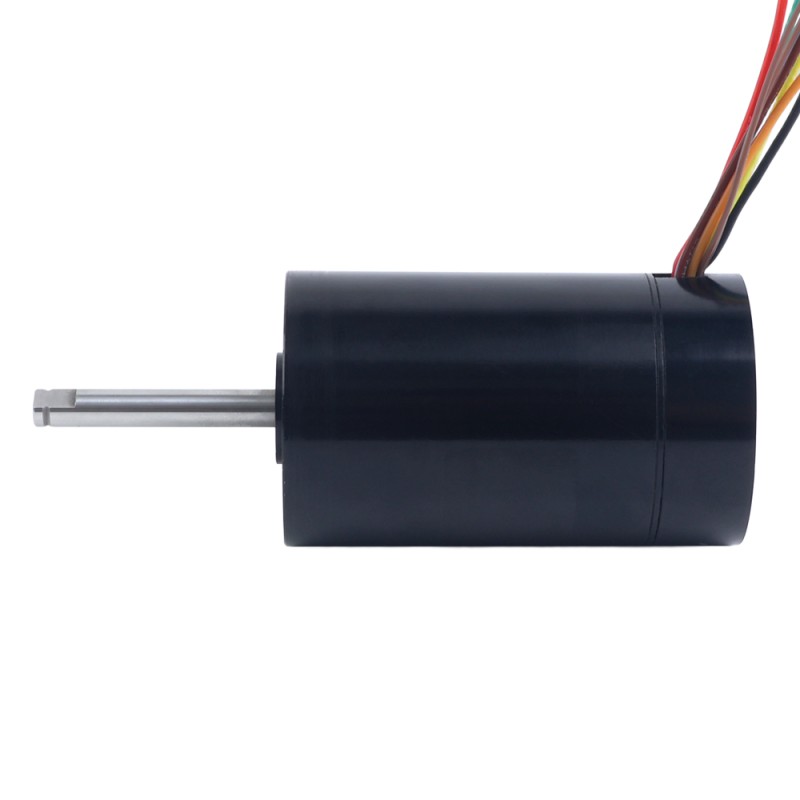

Motor sin escobillas sin núcleo redondo 24V 6000RPM 304mNm 191W 11,99A Ф50x70mm

Este motor sin núcleo y sin escobillas de 24 V ofrece una potencia de salida de 191 W. Alcanza una velocidad nominal de 6000 rpm con un consumo de corriente de 11,99 A y proporciona un par nominal de 304 mNm. Es ideal para aplicaciones compactas y de alta capacidad de respuesta que requieren baja inercia.

El motor sin núcleo ofrece una eficiencia excepcional al eliminar las pérdidas de hierro, lo que reduce significativamente el consumo de energía en la automatización continua. Su inercia ultrabaja permite una respuesta de milisegundos para un posicionamiento preciso. Su diseño ultracompacto y su funcionamiento silencioso y de baja vibración garantizan una fácil integración y un rendimiento fiable y sin mantenimiento. Ideal para robótica, automatización de laboratorios y dispositivos médicos de precisión.

Especificaciones eléctricas

• Número de pieza del fabricante: 50CL70-24-P2-6000
• Número de pares de polos: 1
• Tensión nominal: 24 V
• Resistencia terminal: 0,32 ohmios
• Inductancia terminal: 0,09 mH
• Velocidad sin carga: 9000 rpm
• Corriente sin carga: 0,35 A
• Velocidad nominal: 6000 rpm
• Corriente nominal: 11,99 A
• Par nominal: 304 mNm
• Potencia nominal: 191 W
• Potencia máxima de salida: 445,81 W
• Eficiencia: 86,8%
• Constante de par: 25,35 mNm/A
• Par de parada: 1892,08 mNm
• Constante de contraEMF: 2,65 mV/rpm
• Constante de velocidad: 376,76 rpm/V
• Par de fricción: 8,87 mNm
• Constante de corriente: 0,04 A/mNm
• Amplitud de vibración: <=0.1mm
• Temperatura máxima permisible del devanado: 180°C
• Rango de temperatura de operación: -20 - 80°C
• Ruido: <=35dB
• Vida útil: 8000 horas

Especificación física

• Tamaño del marco: Φ50 mm
• Longitud del motor: 70 mm
• Diámetro del eje: Φ6 mm
• Longitud del eje: 17,5 mm
• Longitud del cable: 300 mm
