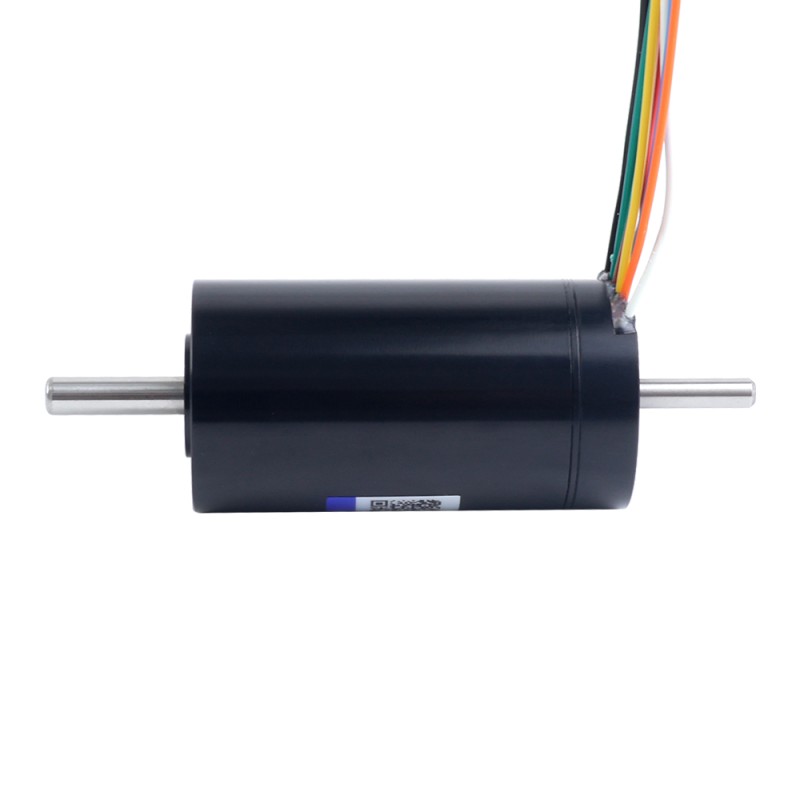

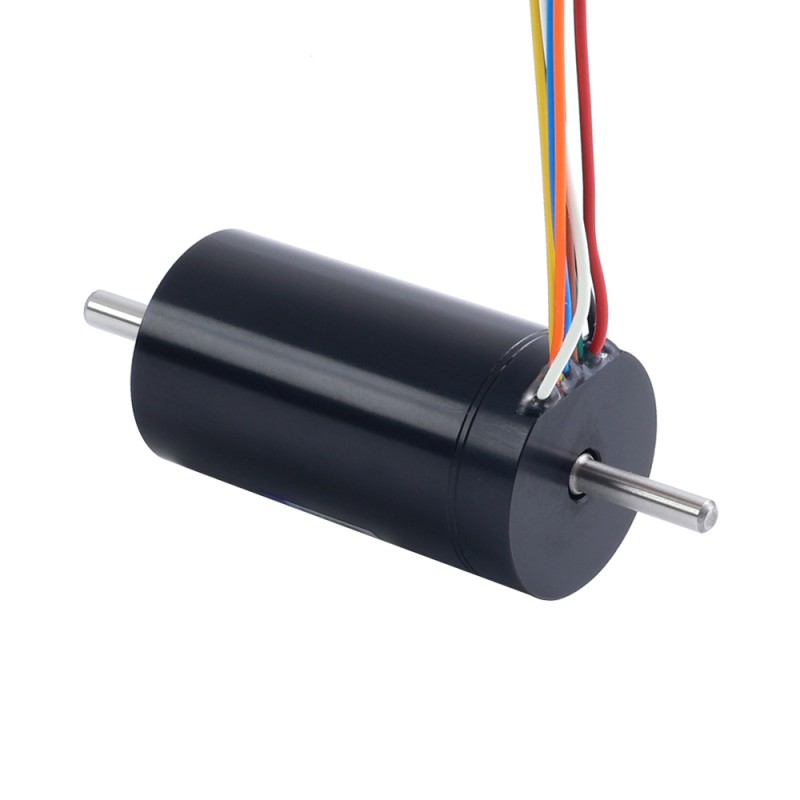

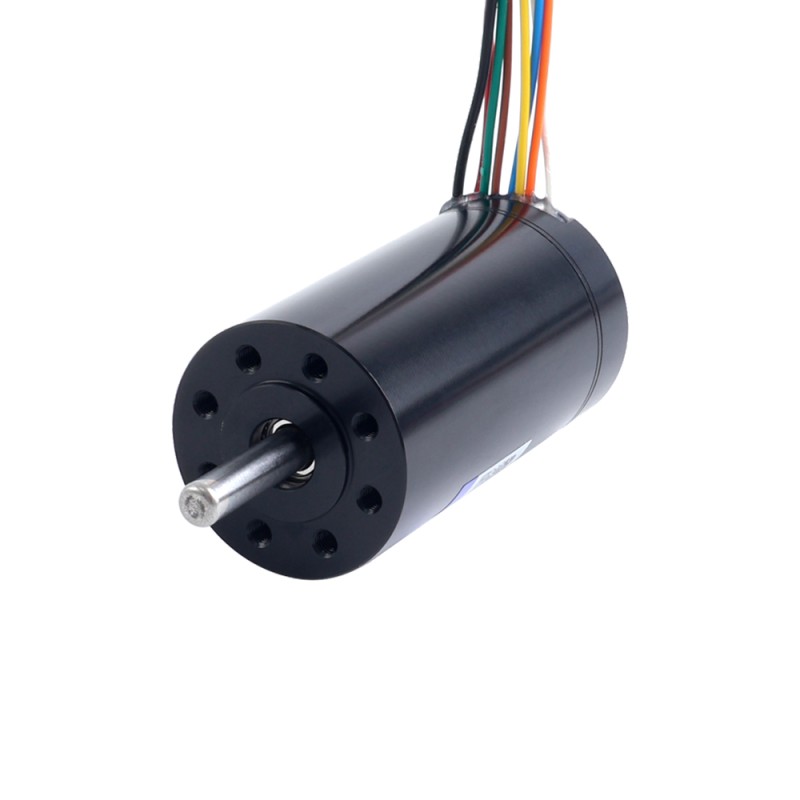

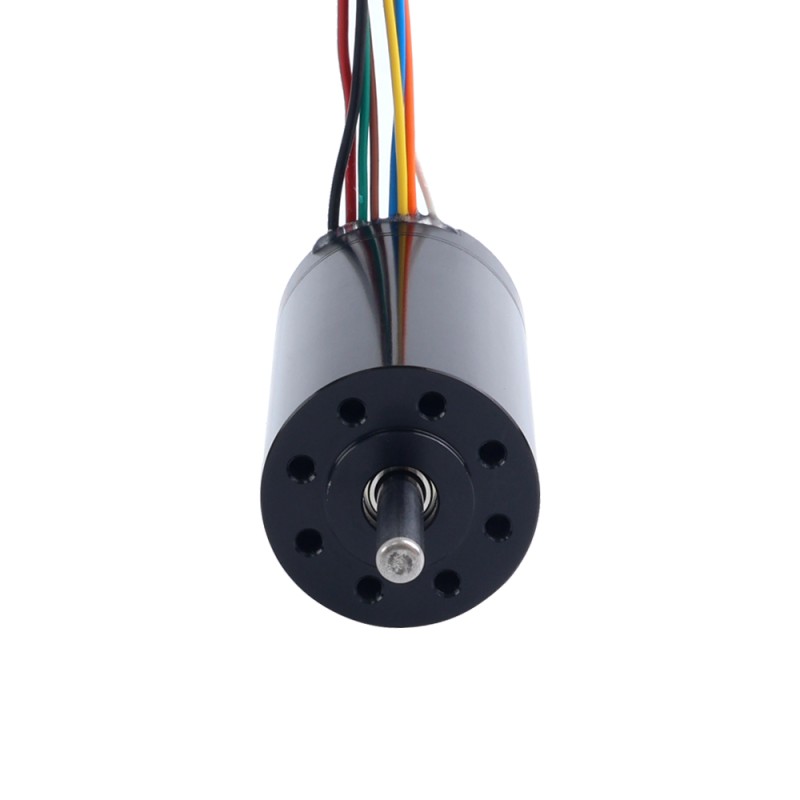

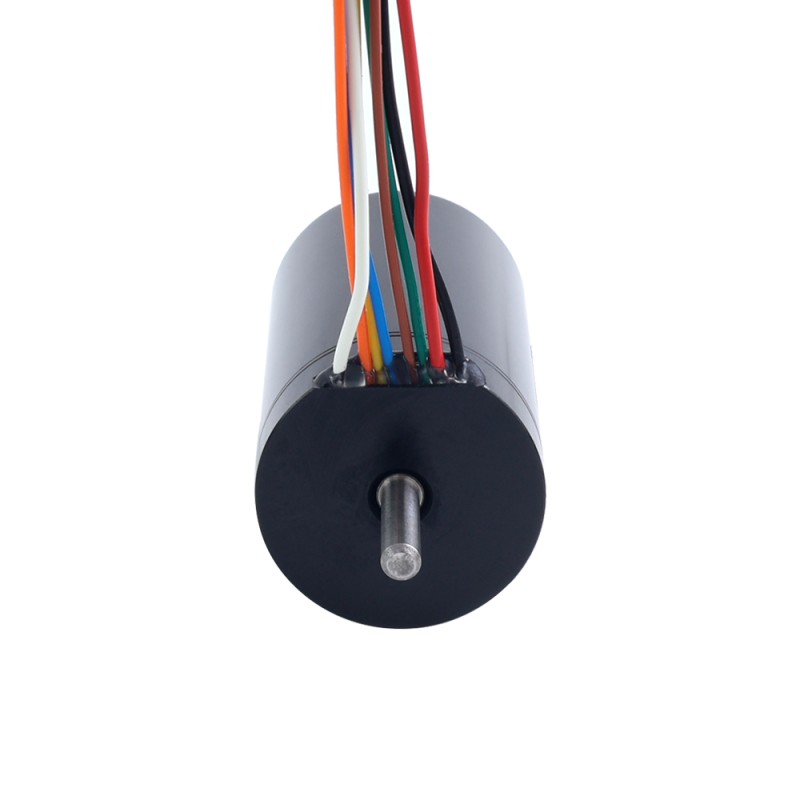

Motor sin escobillas sin núcleo redondo 24V 15500RPM 45mNm 73,04W 3,9A Ф30x56mm

Este motor sin núcleo y sin escobillas de 24 V ofrece una potencia de salida de 73,04 W. Alcanza una velocidad nominal de 15 500 rpm con un consumo de corriente de 3,9 A y proporciona un par nominal de 45 mNm. Es ideal para aplicaciones compactas y de alta capacidad de respuesta que requieren baja inercia.

El motor sin núcleo ofrece una eficiencia excepcional al eliminar las pérdidas de hierro, lo que reduce significativamente el consumo de energía en la automatización continua. Su inercia ultrabaja permite una respuesta de milisegundos para un posicionamiento preciso. Su diseño ultracompacto y su funcionamiento silencioso y con bajas vibraciones garantizan una fácil integración y un rendimiento fiable y sin mantenimiento. Ideal para robótica, automatización de laboratorios y dispositivos médicos de precisión.

Especificaciones eléctricas

• Número de pieza del fabricante: 30CL56-24-P2-15500
• Número de pares de polos: 1
• Tensión nominal: 24 V
• Resistencia terminal: 1,12 ohmios
• Inductancia terminal: 0,13 mH
• Velocidad sin carga: 19500 rpm
• Corriente sin carga: 0,4 A
• Velocidad nominal: 15500 rpm
• Corriente nominal: 3,9 A
• Par nominal: 45 mNm
• Potencia nominal: 73,04 W
• Potencia máxima de salida: 123,82 W
• Eficiencia: 74,54 %
• Constante de par: 11,53 mNm/A
• Par de parada: 242,53 mNm
• Constante de fuerza contraelectromotriz: 1,21 mV/rpm
• Constante de velocidad: 827,96 rpm/V
• Par de fricción: 4,61 mNm
• Constante de corriente: 0,09 A/mNm
• Amplitud de vibración: <=0.1mm
• Temperatura máxima permisible del devanado: 180°C
• Rango de temperatura de operación: -20 - 80°C
• Ruido: <=35dB
• Vida útil: 8000 horas

Especificaciones físicas

• Tamaño del bastidor: Φ30 mm
• Longitud del motor: 56 mm
• Diámetro del eje: Φ5 mm
• Longitud del eje: 19 mm
• Longitud del cable: 70 mm

Conexión
