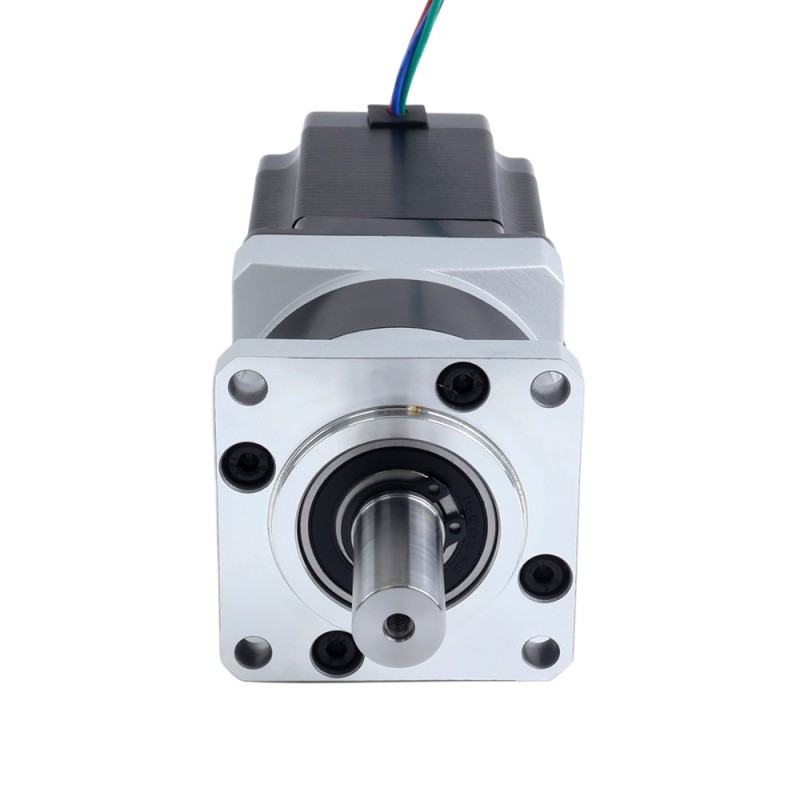

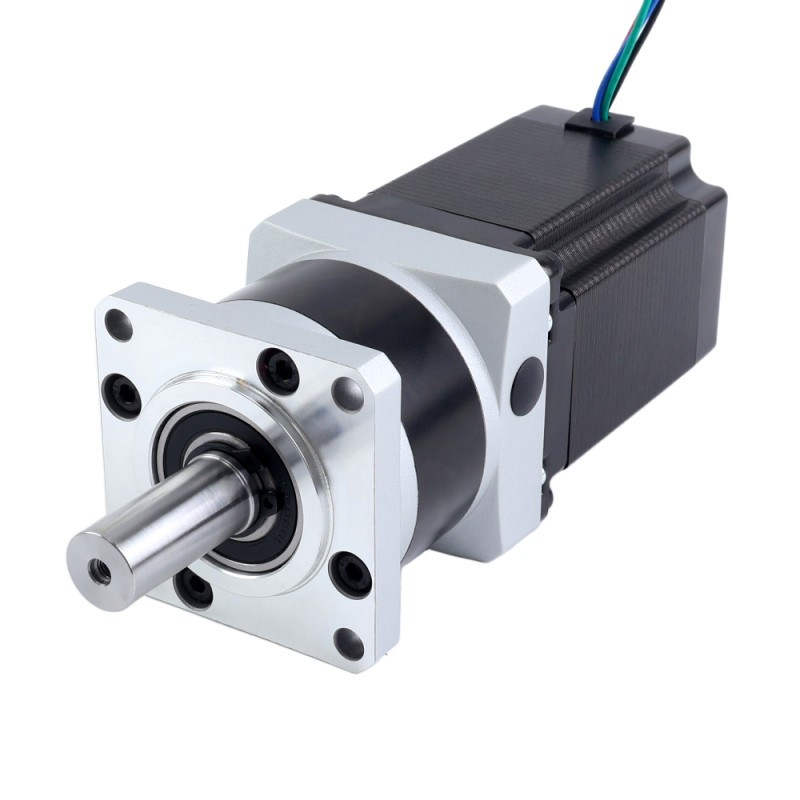

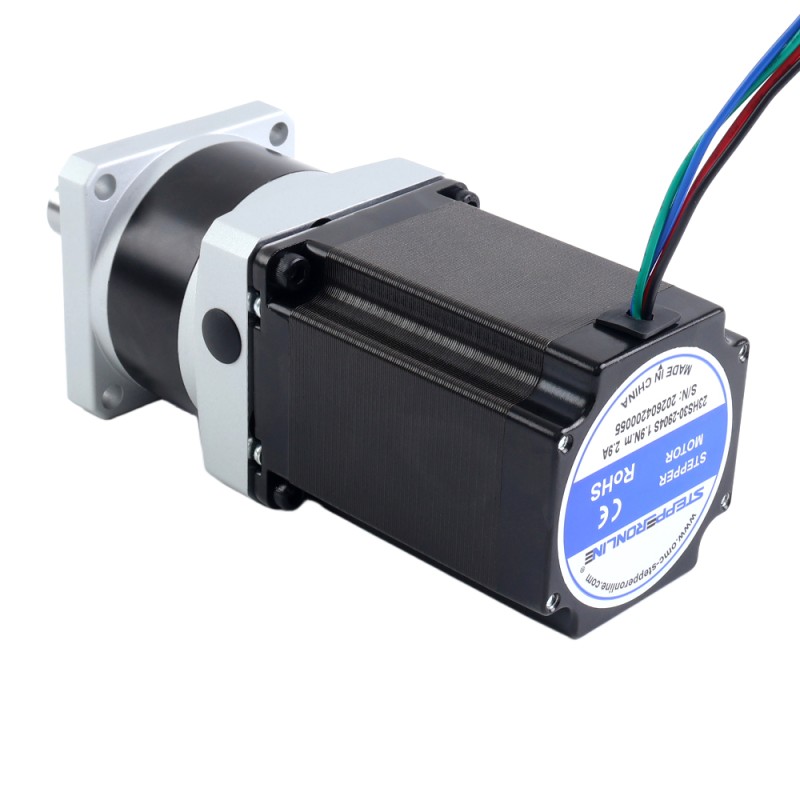

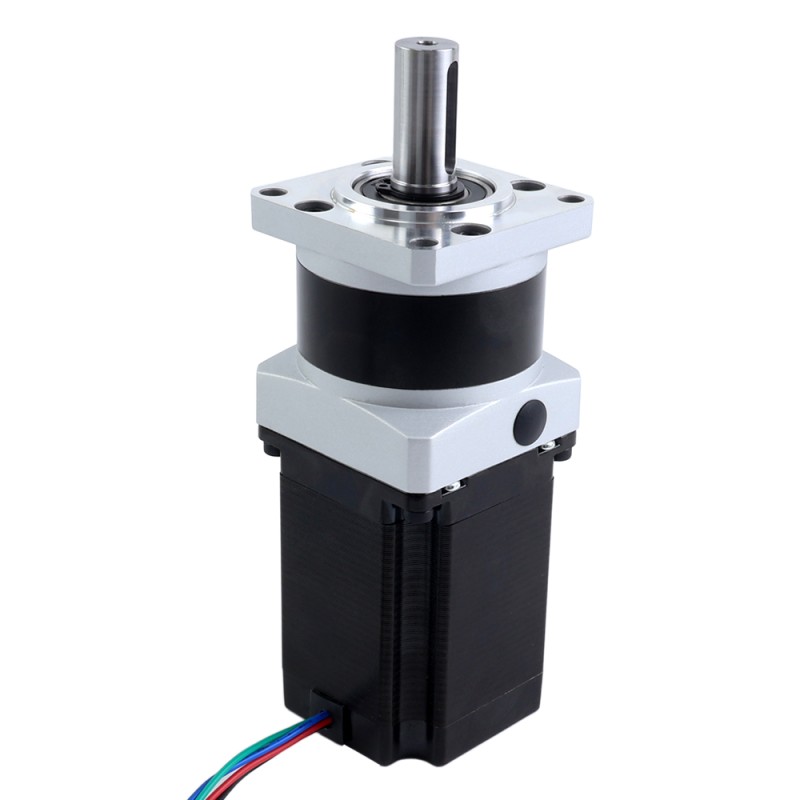

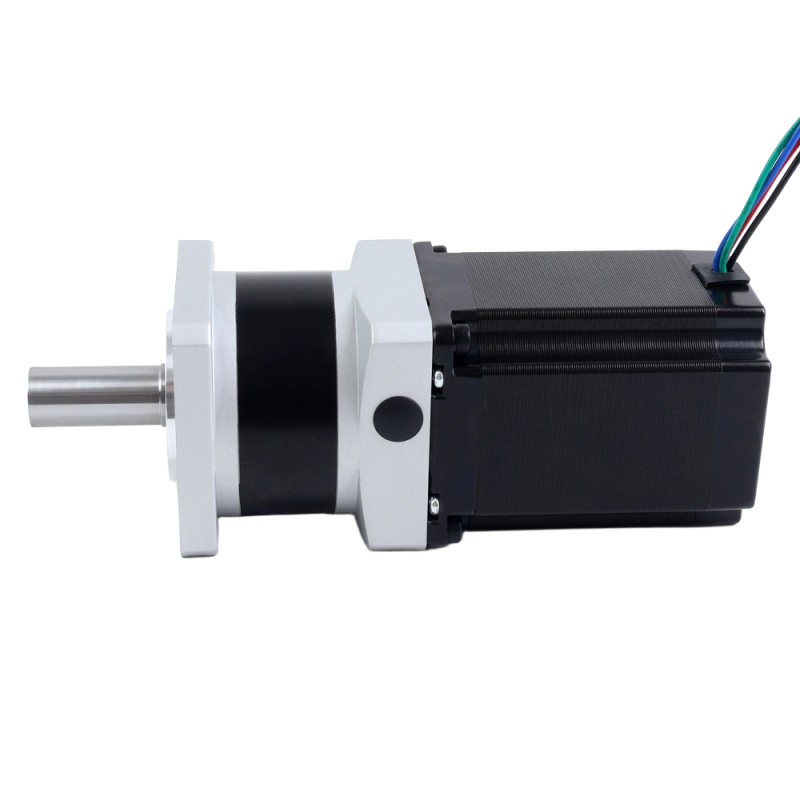

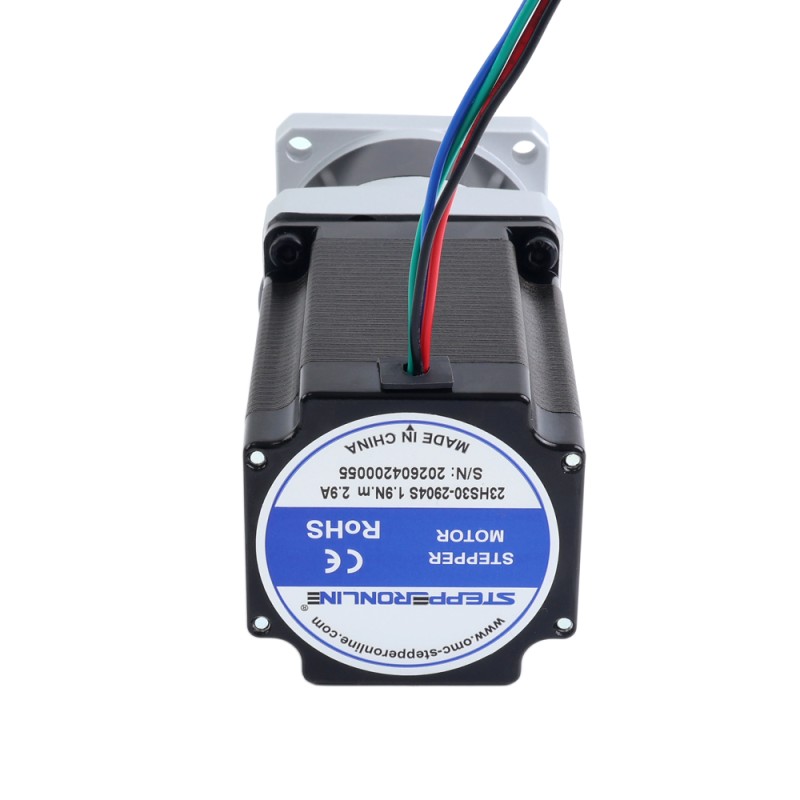

Motor paso a paso Nema 23 L=76.5mm Relación de transmisión 4:1 Reductor planetario de la serie MG

Este motor paso a paso Nema 23 está equipado con una caja de engranajes de alta precisión de la serie MG. La relación de transmisión es 4:1 y el máx. la reacción es de 30arcmin. Es una excelente opción para aplicaciones que requieren buena precisión pero bajo costo.
Como acoplamiento de eje incorporado en la caja de cambios de la serie MG, puede cambiar el motor o la caja de cambios fácilmente.

Especificaciones eléctricas

• Número de pieza: 23HS30-2904S-MG4
• Tipo de motor: paso a paso bipolar
• Par de retención sin caja de cambios: 1,89Nm(267,65oz.in)
• Corriente nominal/fase: 2,9A
• Resistencia de fase: 1,13ohms
• Inductancia: 4,8mH±20 %(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Metalurgia de polvos
• Relación de engranajes: 4:1
• Eficiencia: 90%
• Juego en vacío: <=30arcmin
• Torsión máxima permitida: 25Nm(221,27lb-in)
• Momento. Par permitido: 50Nm(442,54lb-in)
• Ruido: <=55dB
• Clasificación de impermeabilidad: IP54
• Vida útil: 20000h

Especificaciones físicas

• Tamaño del marco: 57 x 57mm
• Longitud del motor: 76,5mm
• Longitud de la caja de cambios: 55,5mm
• Tipo de eje de salida: chavetero
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 34mm
