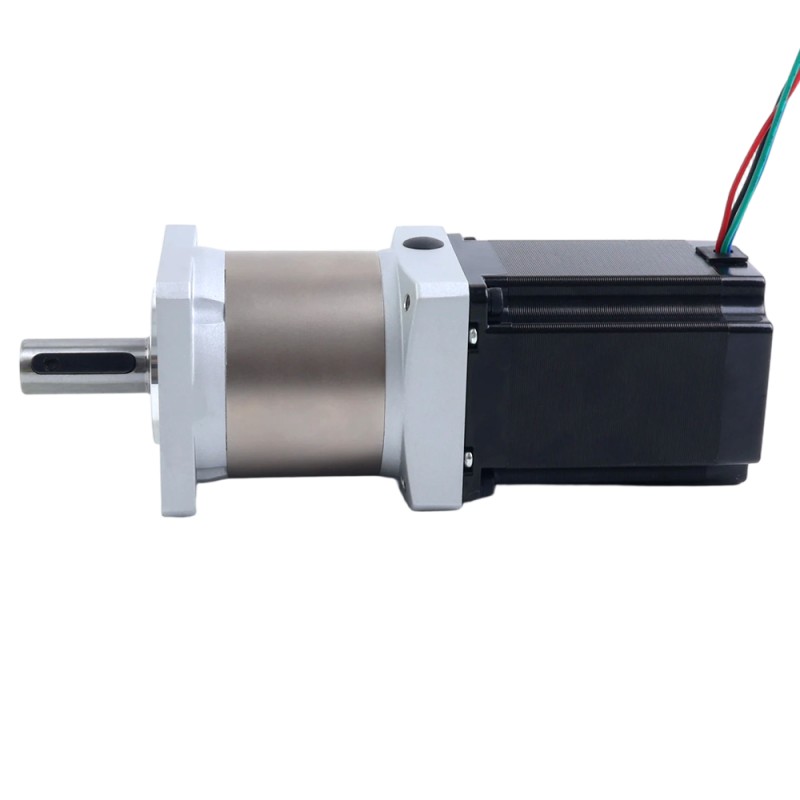

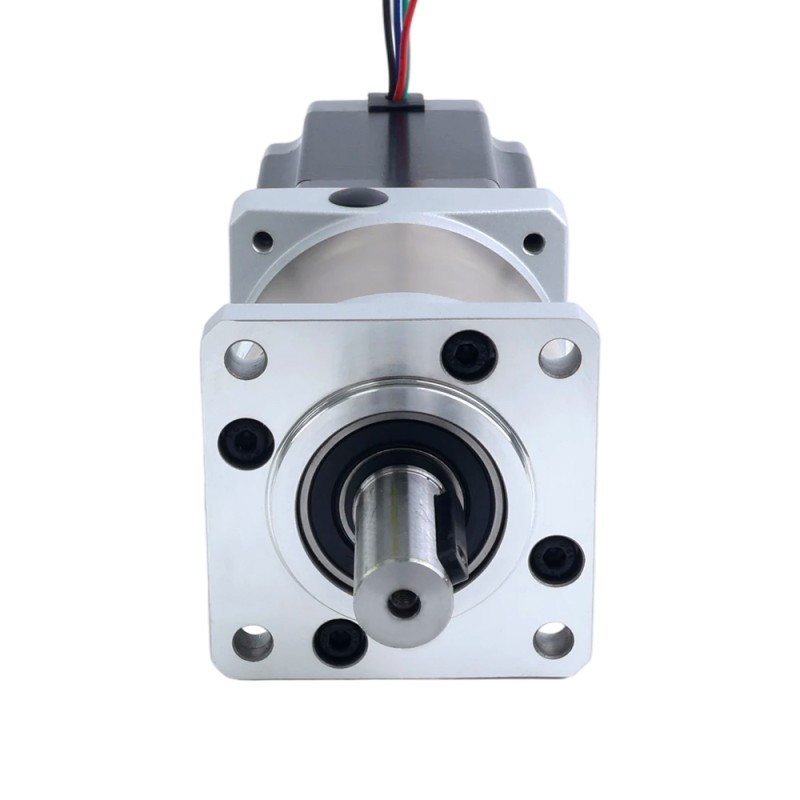

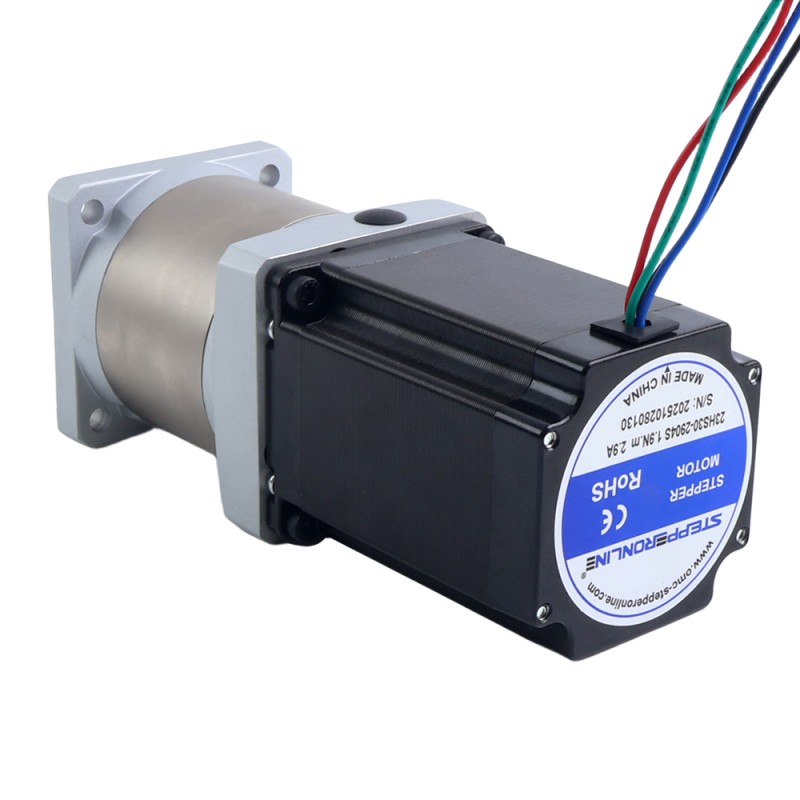

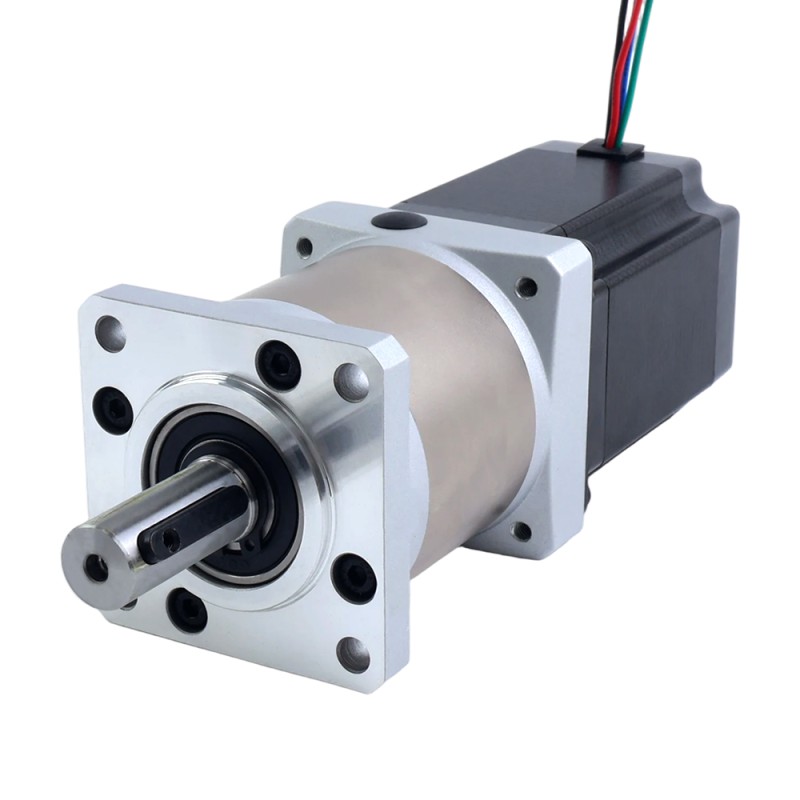

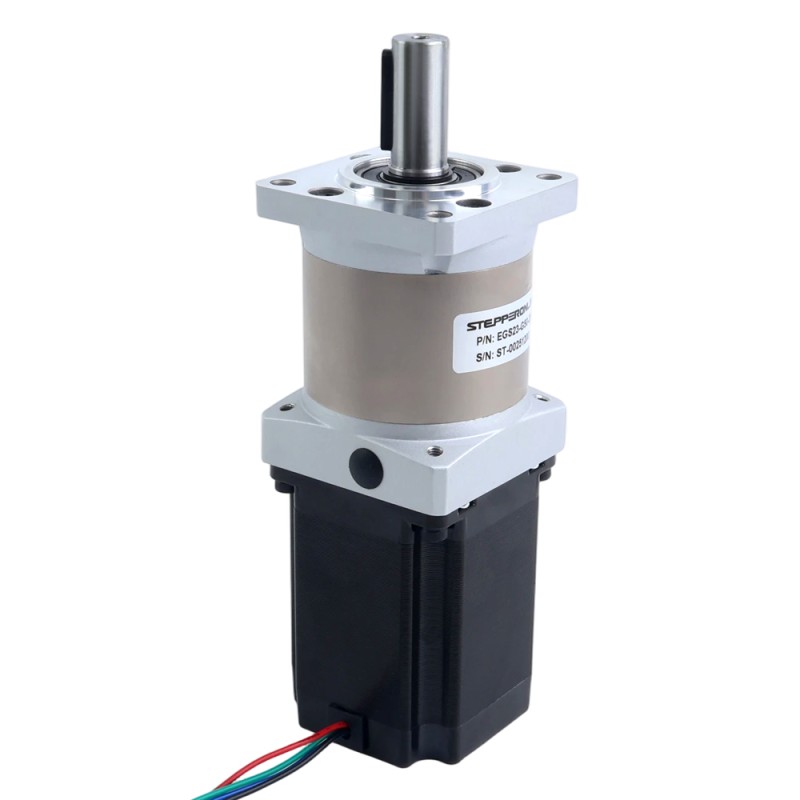

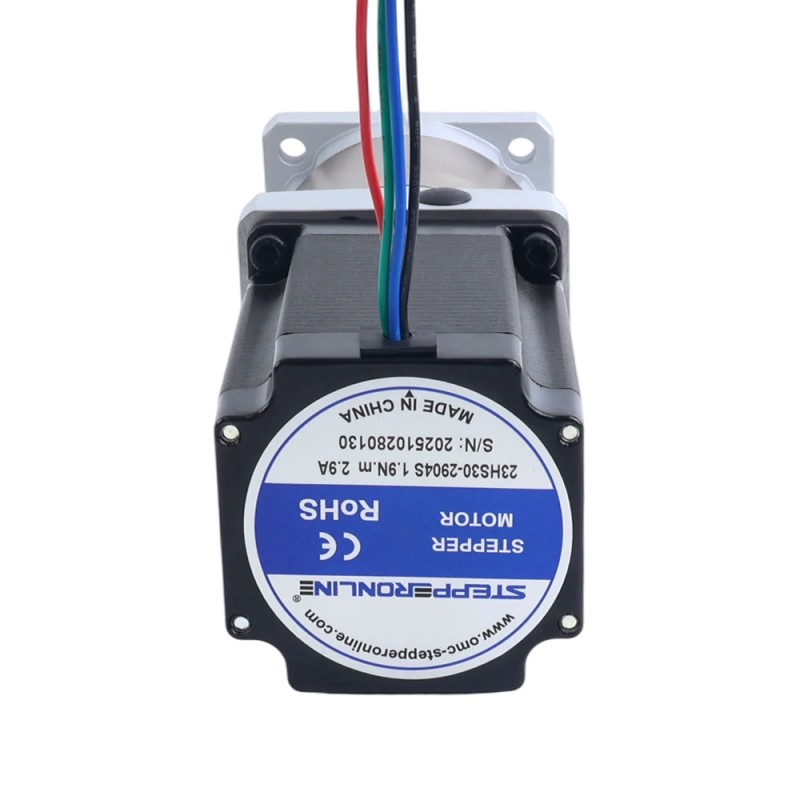

Motor paso a paso Nema 23 bipolar L=76,5mm con caja de cambios planetaria serie EG relación de reducción 50:1

Este motor paso a paso Nema 23 ofrece un par de mantenimiento de 1,90Nm(269,06oz.in) y cuenta con un reductor planetario de alta precisión serie EG de relación 50:1, que garantiza un juego máximo de solo 15 minutos de arco, asegurando un movimiento repetible y preciso.
Diseñado para ser confiable en condiciones de operación rigurosas, este motor con reductor ofrece una precisión de posicionamiento y una repetibilidad significativamente mejoradas en comparación con los reductores estándar de la serie PG. Combinando potencia, precisión y durabilidad, esta solución motor-reductor es ideal para maquinaria CNC, sistemas de manejo automatizado, robótica y otras aplicaciones donde el par, la precisión y la confiabilidad a largo plazo son críticos.

Especificaciones eléctricas

• Número de pieza: 23HS30-2904S-EGS50
• Tipo de motor: Motor paso a paso bipolar
• Par de mantenimiento sin caja de cambios: 1,90Nm(269,06oz.in)
• Corriente nominal/fase: 2,90A
• Resistencia de fase: 1,13ohms±10%
• Inductancia: 4,80mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
• Material de los engranajes: Acero aleado
• Relación de transmisión: 50:1
• Eficiencia: 94%
• Juego en vacío: <=15arcmin
• Par máximo permitido: 25,00Nm(3540,29oz.in)
• Par instantáneo permitido: 50,00Nm(7080,58oz.in)

Especificaciones físicas

• Tamaño del marco: 60 x 60mm
• Longitud del motor: 76,5mm
• Longitud de la caja de cambios: 73mm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ14mm
• Longitud del eje de salida: 35mm

Conexión
