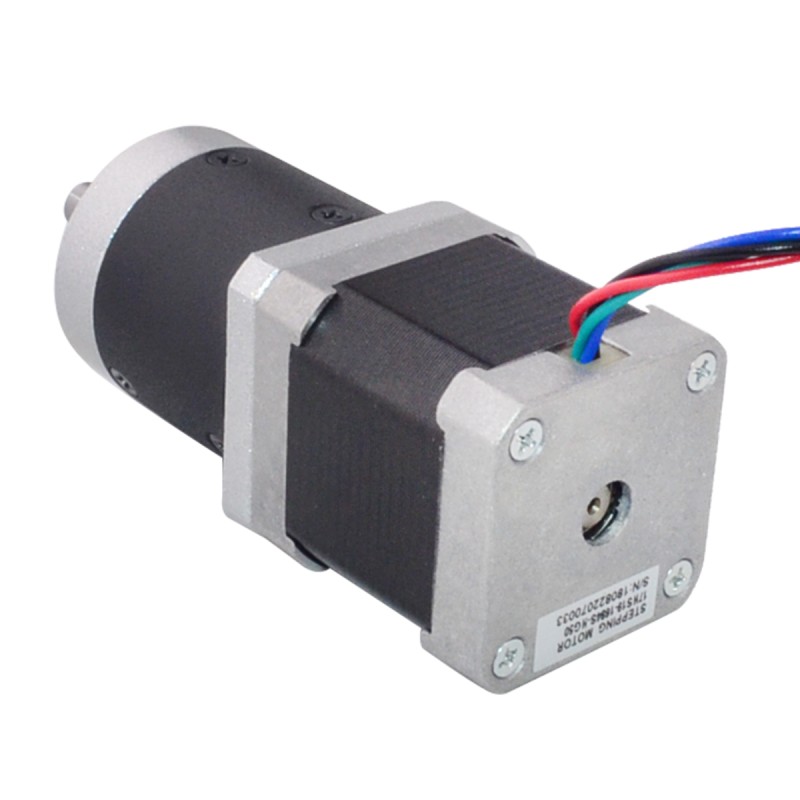

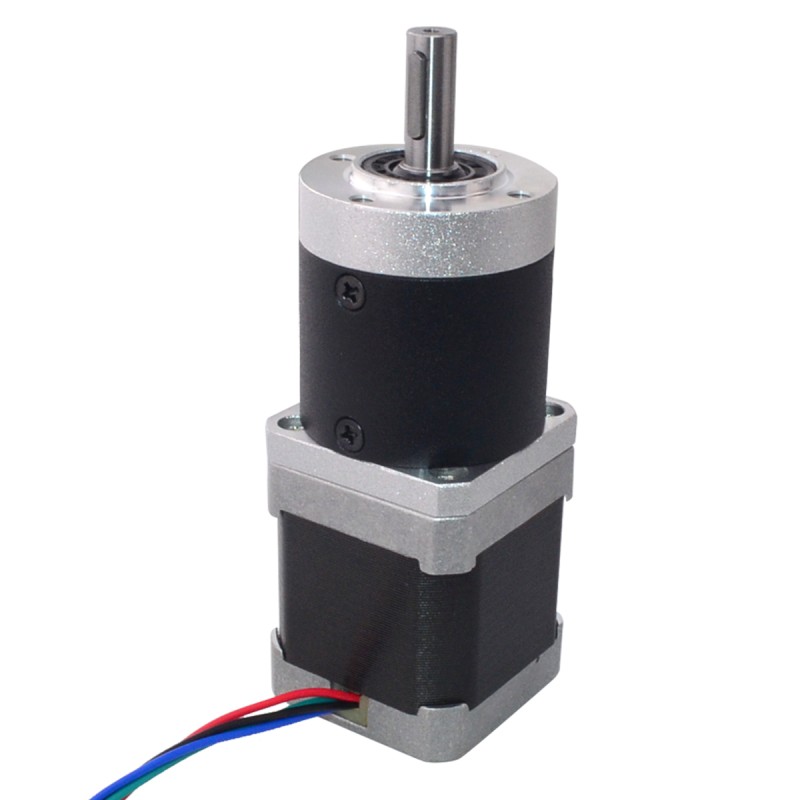

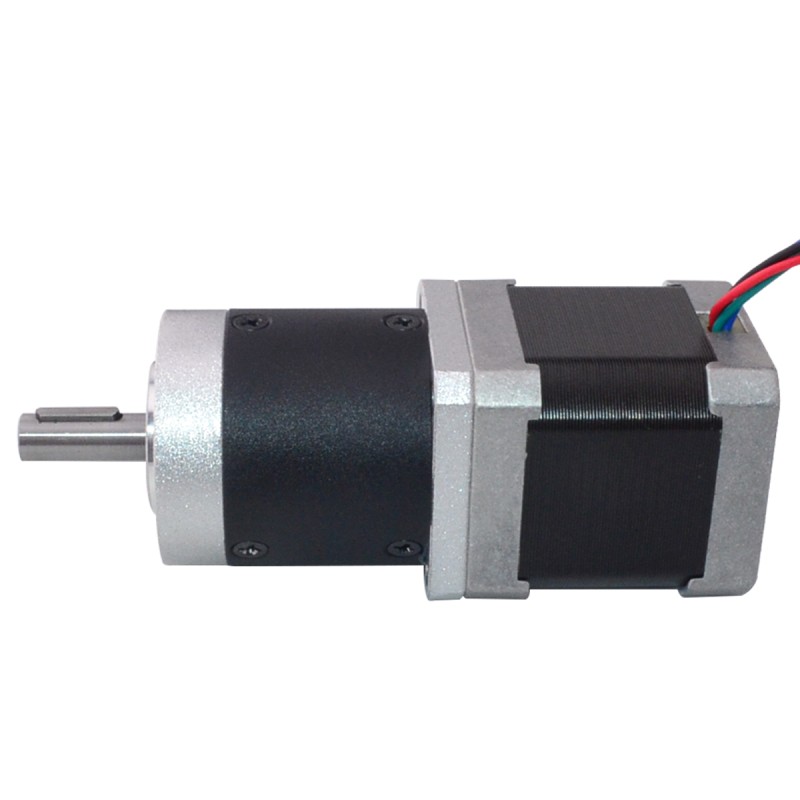

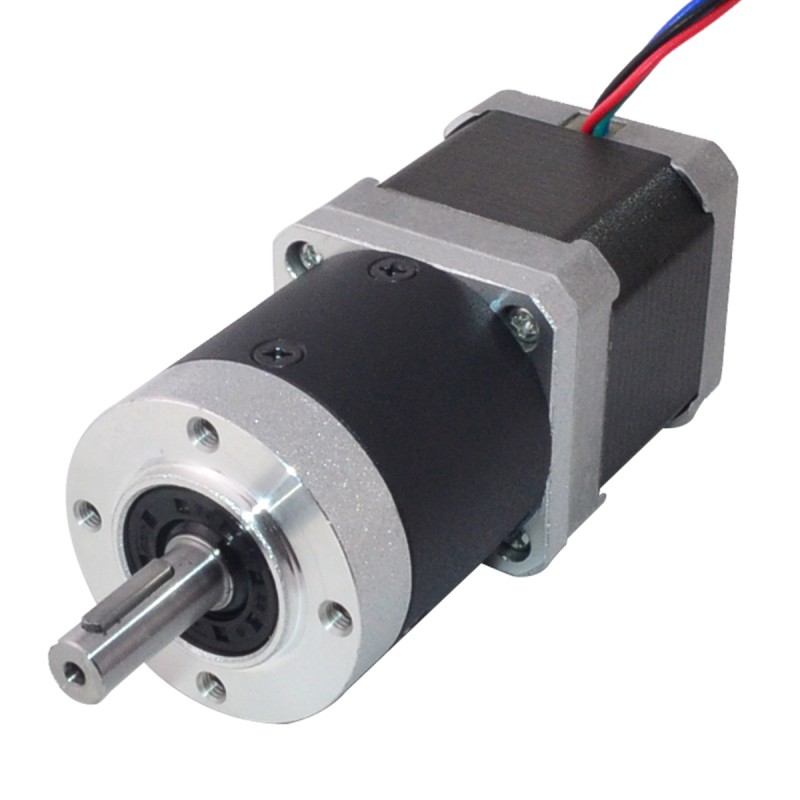

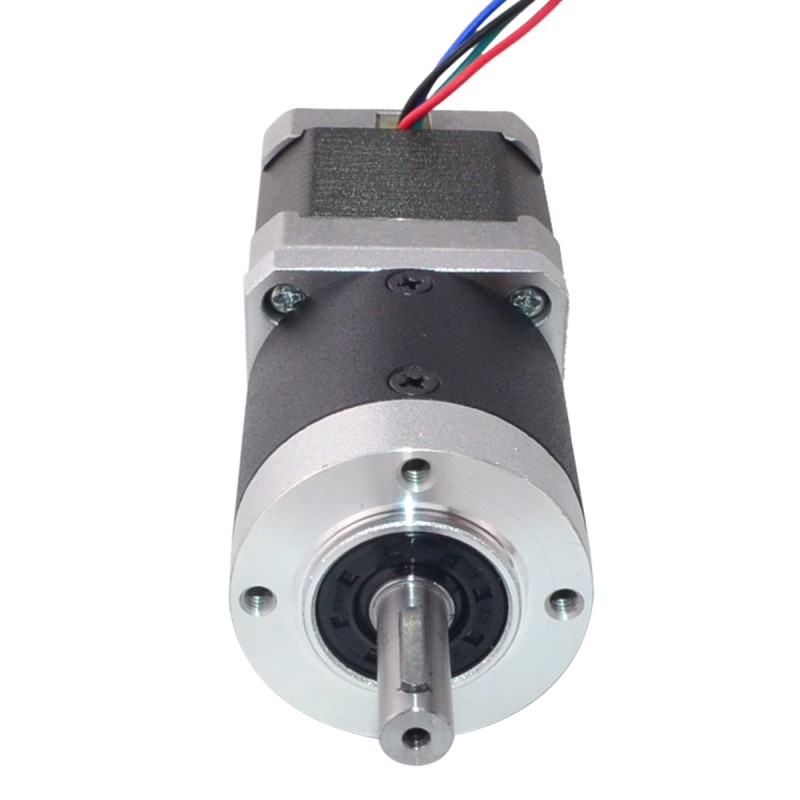

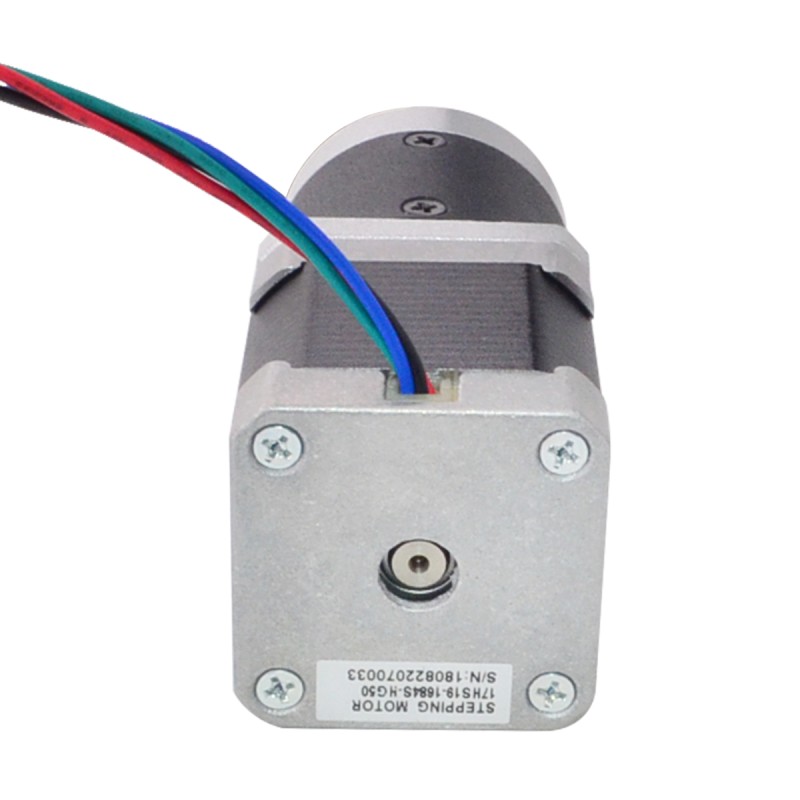

Motor Nema 17 L = 48 mm Relación de transmisión 50: 1 Reductor planetario de alta precisión

Este motor paso a paso Nema 17 con cuerpo de 48 mm y corriente nominal de 1,68 A, integrado con una Reductor planetario de 48,3 mm con una relación de transmisión de 50:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

• Número de pieza del fabricante: 17HS19-1684S-HG50
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8 grados
• Par motor sin caja de cambios: 44 Ncm (62,32 oz.in)
• Corriente nominal/fase: 1.68A
• Voltaje: 2,80 V
• Resistencia de fase: 1,65 ohmios
• Inductancia: 2,8 mH ± 20 % (1 KHz)

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Planetario
• Relación de transmisión: 50: 1
• Eficiencia: 75%
• Contragolpe sin carga: <= 1,6 grados
• Par máximo permitido: 10 N.m (1416,4 oz.in)
• Momento Torque Permisible: 15N.m(2124oz.in)
• Carga radial máx.: 100N
• Temperatura ambiente: -10-50 ℃
• Clase de aislamiento: B
• Ruido: <= 50dB
• Vida: 6000h

Especificación física

• Tamaño del marco: 42 x 42 mm
• Longitud del motor: 48 mm
• Reductor Longitud: 48,3 mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 23,5 mm
• Longitud de la llave: 14 mm
• Número de clientes potenciales: 4
• Longitud del cable: 320 mm
• Peso: 350g

Conexión
