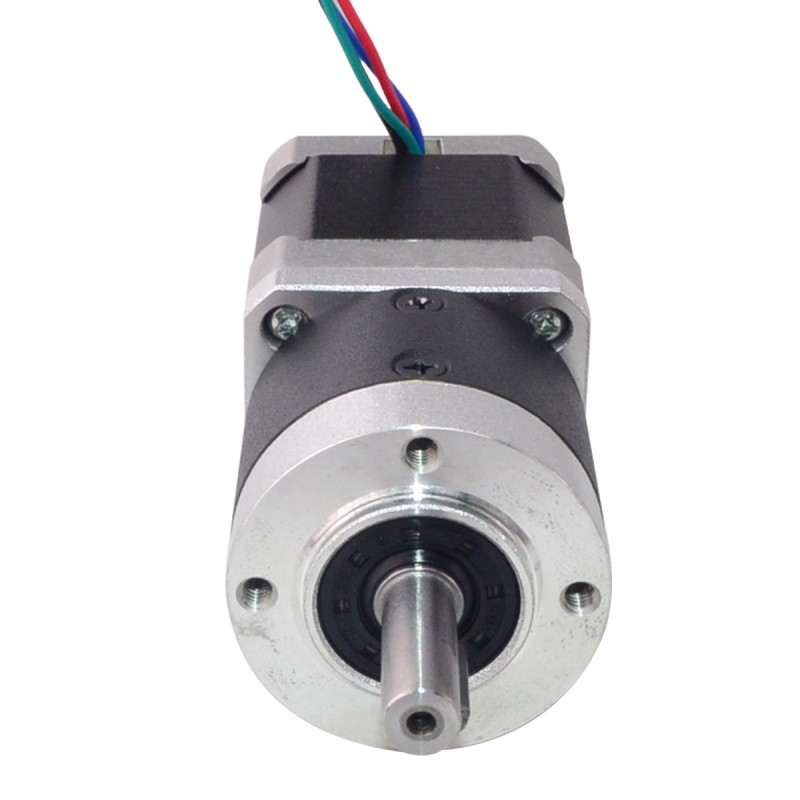

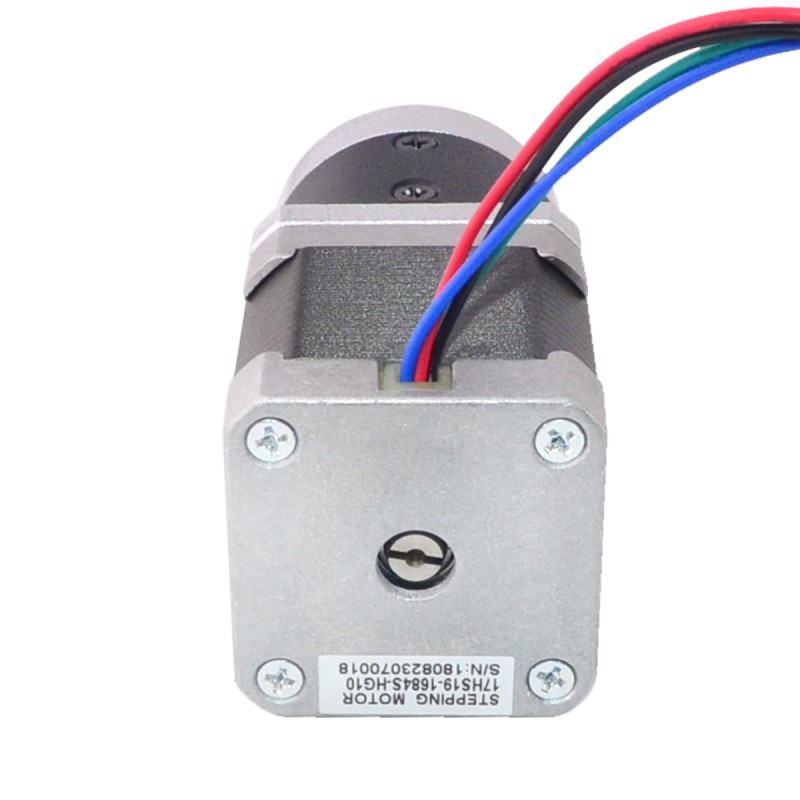

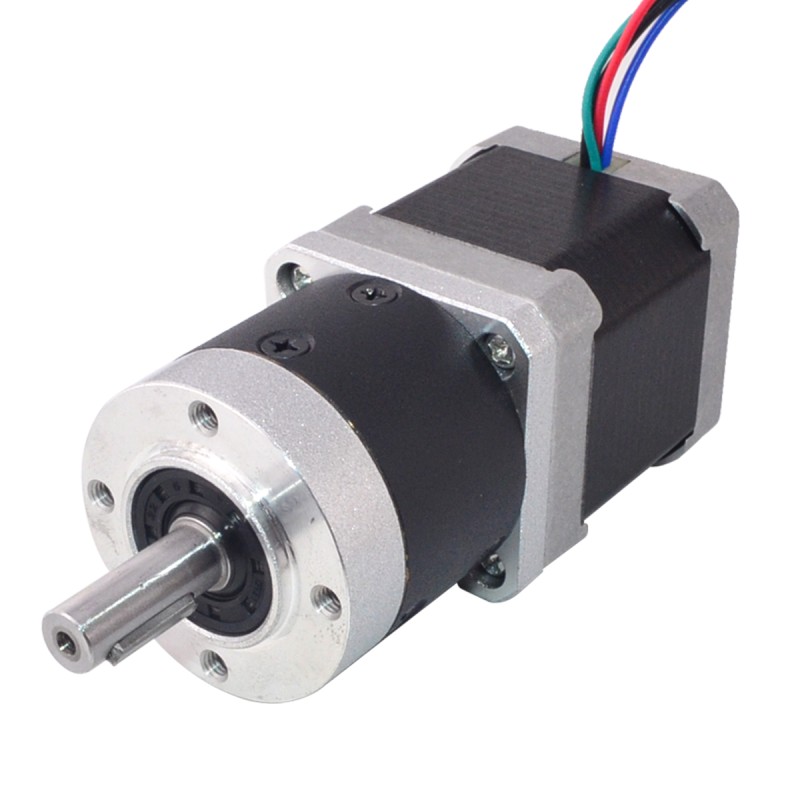

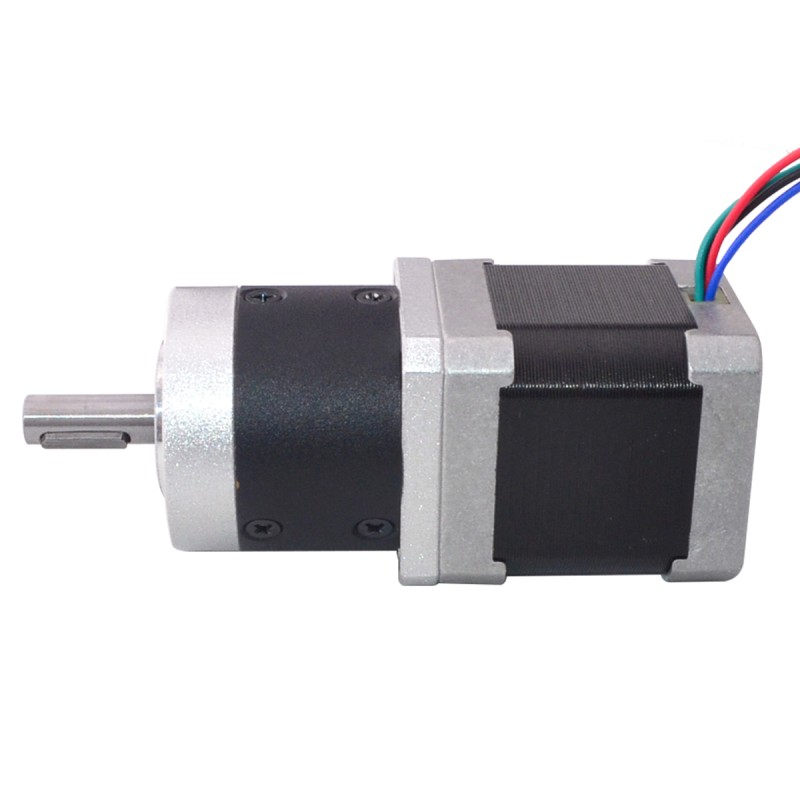

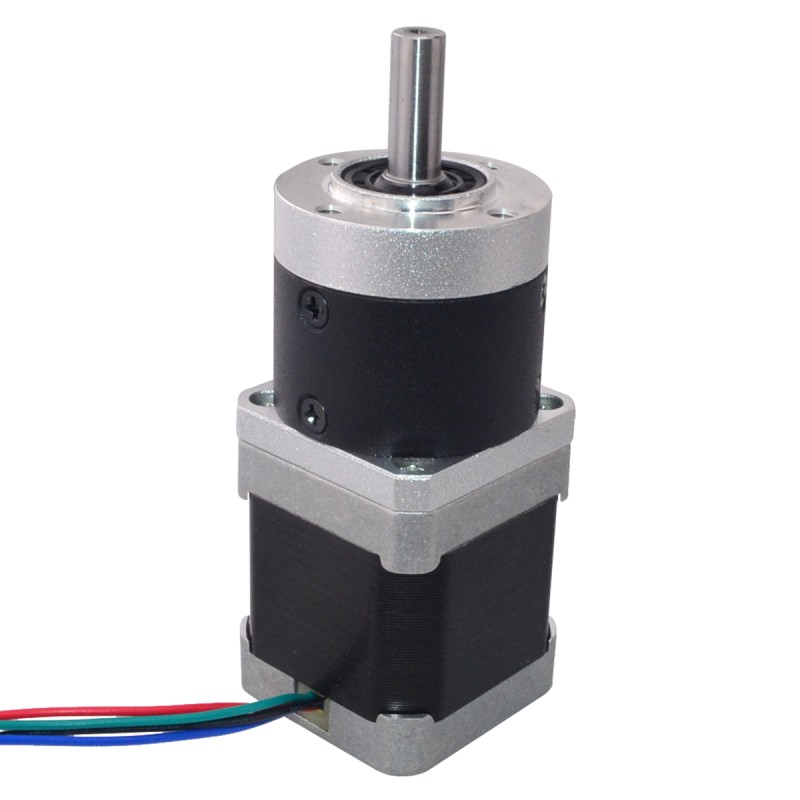

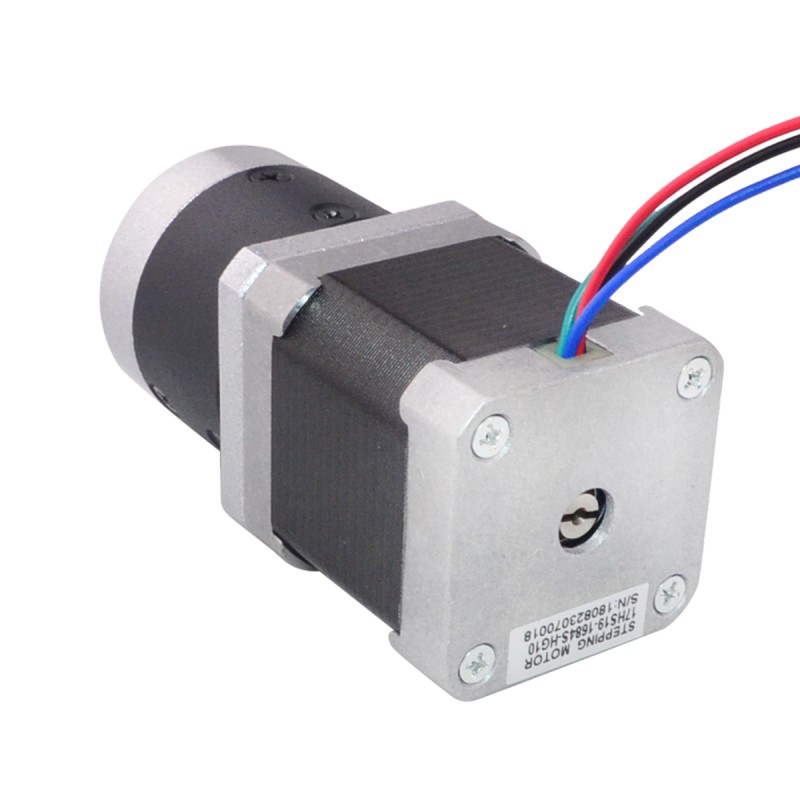

Motor Nema 17 L=48mm Relación de transmisión 10:1 Reductor planetario de alta precisión

Este motor paso a paso Nema 17 con cuerpo de 48mm y corriente nominal de 1,68A, integrado con una Reductor planetario de 41 mm con una relación de transmisión de 10:1. Es una buena solución para aplicaciones con espacio especial pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

• Número de pieza: 17HS19-1684S-HG10
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par motor sin caja de cambios: 44Ncm(62,32oz.in)
• Corriente nominal/fase: 1.68A
• Resistencia de fase: 1,65ohms
• Inductancia: 2,8mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Acero aleado
• Relación de transmisión: 10:1
• Eficiencia: 92%
• Juego en vacío: <=30arcmin
• Par máximo permitido: 3,5Nm(495,74oz.in)
• Momento de par admisible: 6,00Nm(849,84oz.in)
• Carga radial máx.: 100N
• Temperatura ambiente: -20-50 ℃
• Ruido: <= 50dB
• Vida: 6000h

Especificación física

• Tamaño del marco: 42 x 42mm
• Longitud del motor: 48mm
• Reductor Longitud: 41mm
• Diámetro del eje: Φ8mm
• Longitud del eje: 23,5mm
• Longitud del chavetero: 14mm
• Número de clientes potenciales: 4
• Longitud del cable: 320mm

Conexión
