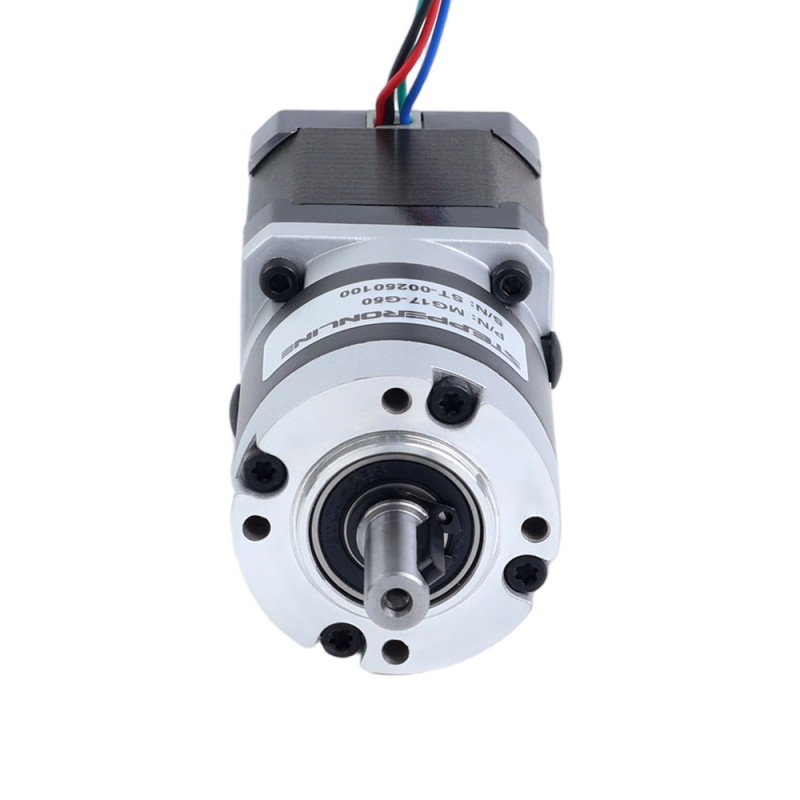

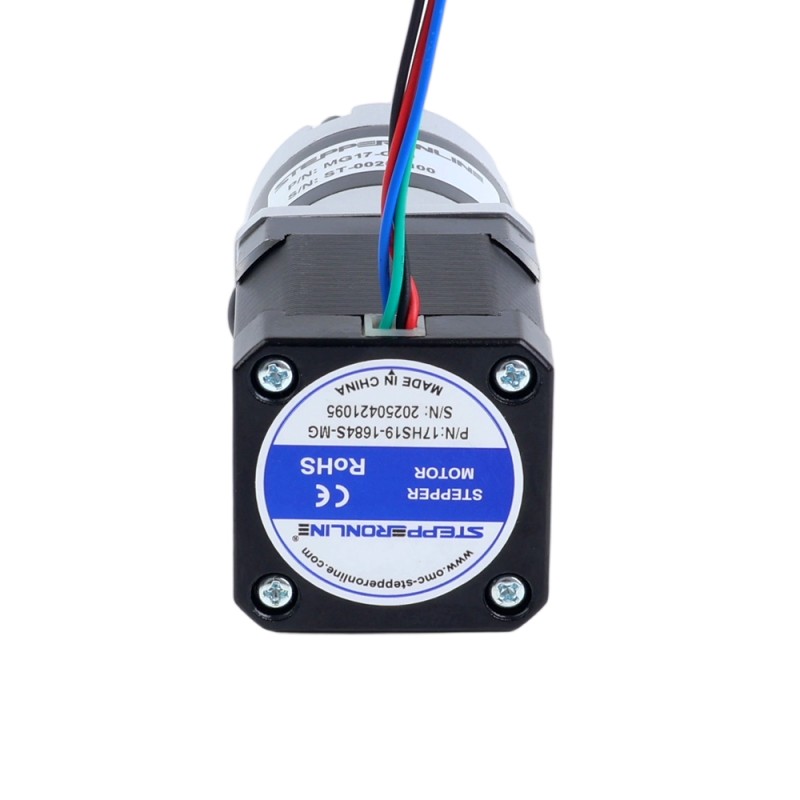

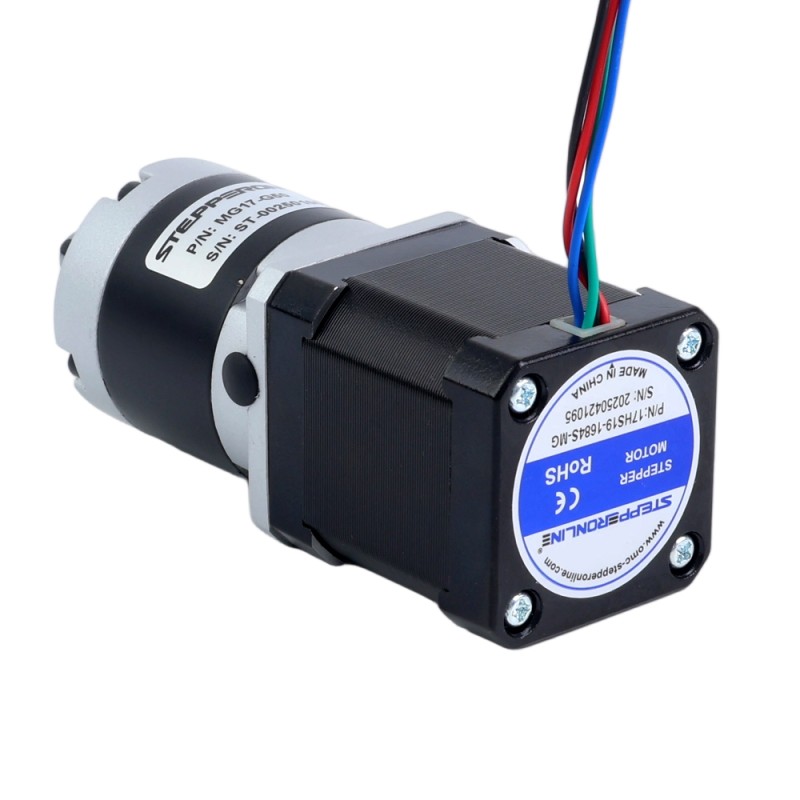

Motor paso a paso Nema 17 bipolar L=48mm w/ con caja de cambios planetaria serie MG relación de reducción 100:1

Este motor paso a paso Nema 17 ofrece un par de mantenimiento de 0.52Nm(73.64oz.in) y cuenta con nuestro reductor de alta precisión de la serie MG con una relación de transmisión de 100:1. A diferencia de los engranajes de acero de la serie EG, la serie MG utiliza engranajes duraderos de metalurgia de polvos, ofreciendo un equilibrio óptimo entre precisión y rentabilidad para sus aplicaciones.
El diseño integrado de acoplamiento del eje permite un reemplazo fácil del motor o del reductor, brindando flexibilidad para sus proyectos.

Especificaciones eléctricas

• Número de pieza: 17HS19-1684S-MG100
• Tipo de motor: Motor paso a paso bipolar
• Par de mantenimiento sin caja de cambios: 0.52Nm(73.64oz.in)
• Corriente nominal/fase: 1.68A
• Resistencia de fase: 1.80ohms±10%
• Inductance: 3.20mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
• Material del engranaje: Metalurgia de polvos
• Relación de transmisión: 100:1
• Eficiencia: 80%
• Juego en vacío: <=45arcmin
• Par máximo permitido: 5.00Nm(708.06oz.in)
• Par instantáneo permitido: 10.00Nm(1416.12oz.in)

Especificaciones físicas

• Tamaño del marco: 42 x 42mm
• Longitud del motor: 48mm
• Longitud de la caja de cambios: 51mm
• Tipo de eje de salida: Chavetero
• Diámetro del eje de salida: Φ8mm
• Longitud del eje de salida: 21.5mm

Conexión
