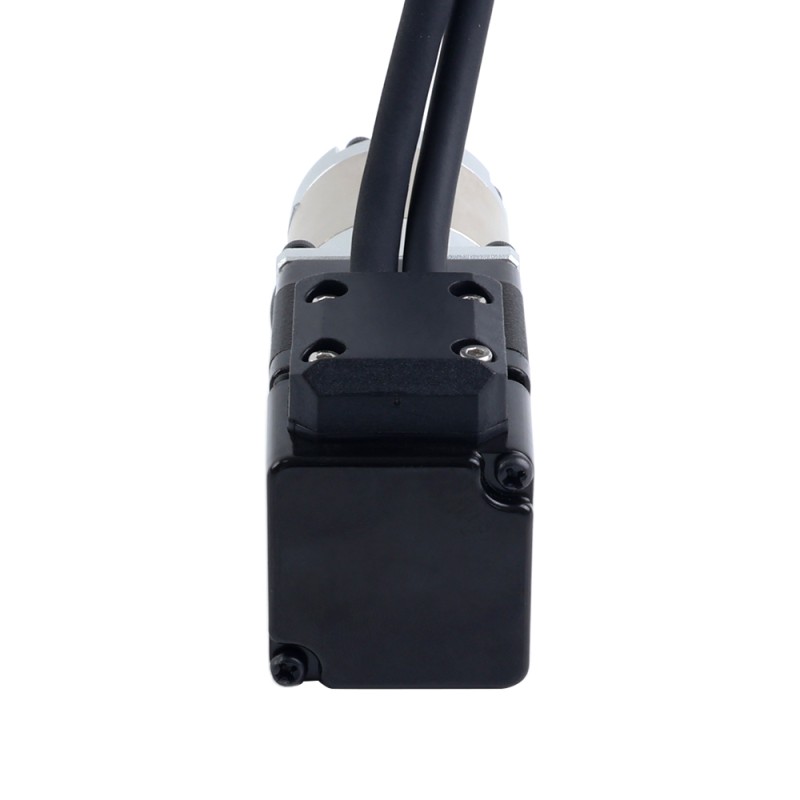

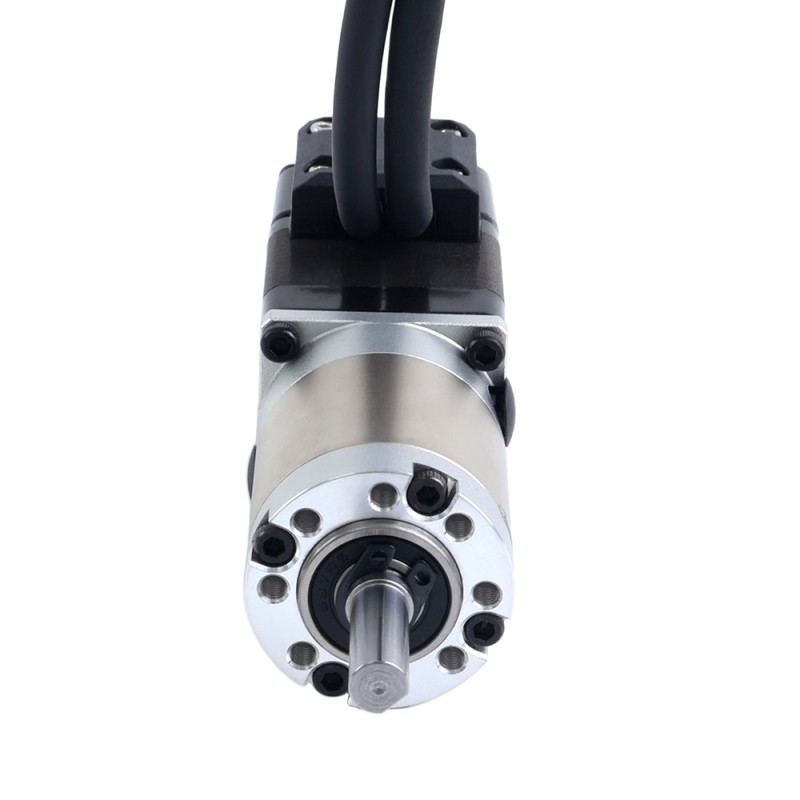

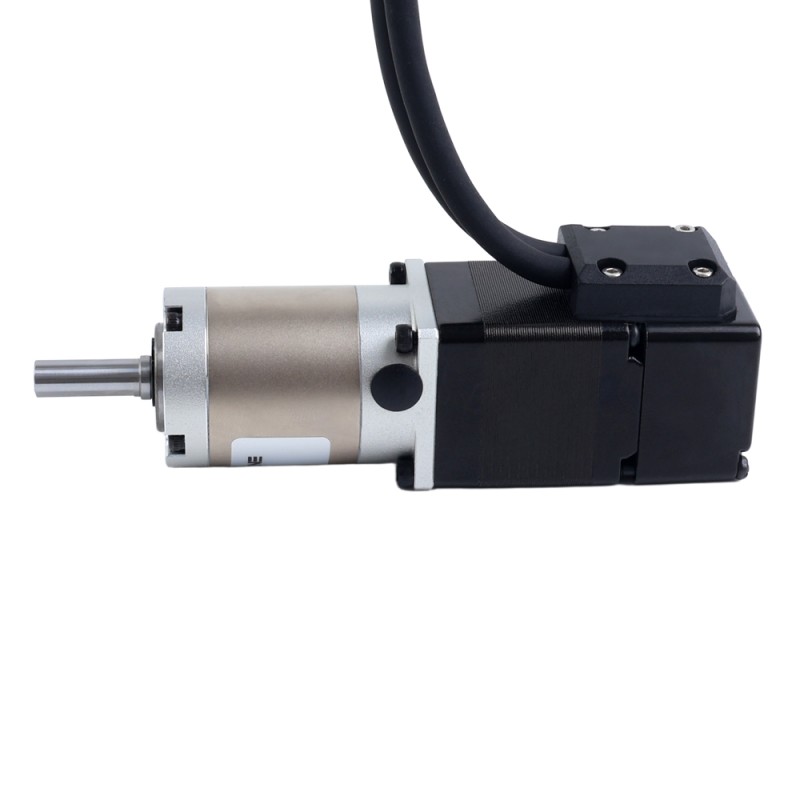

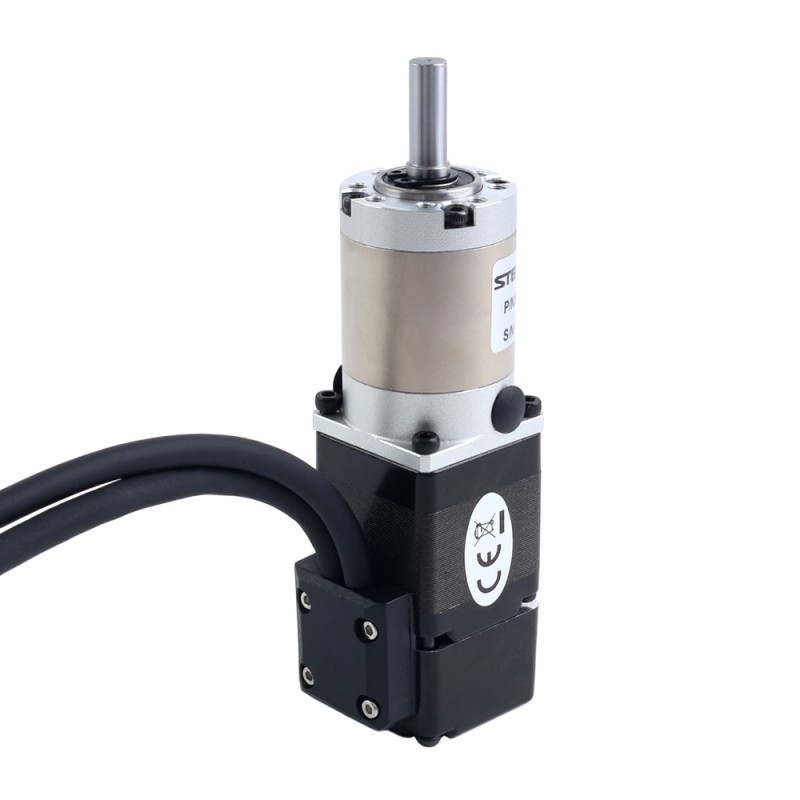

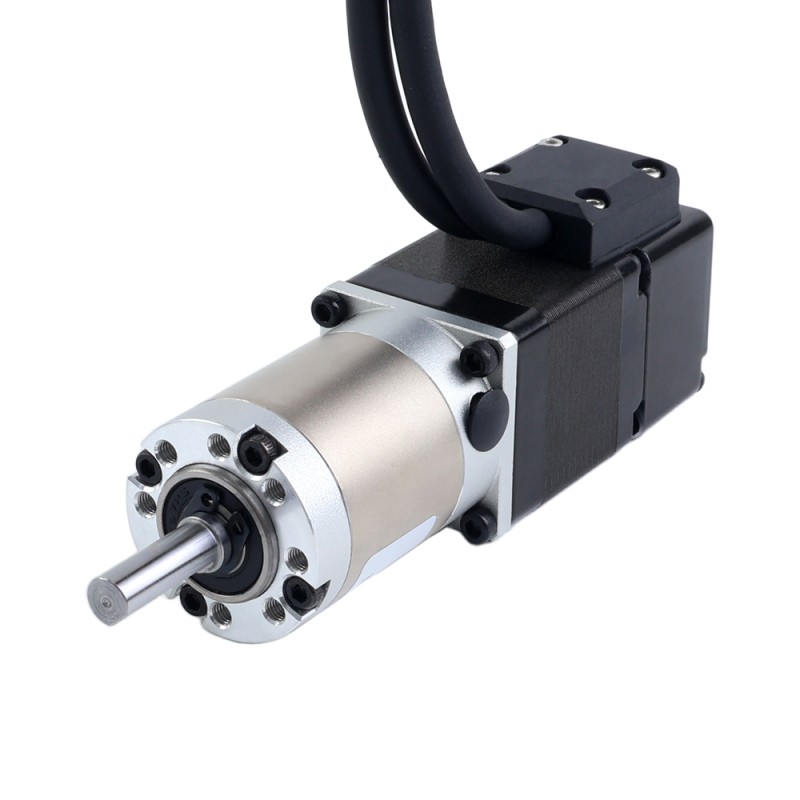

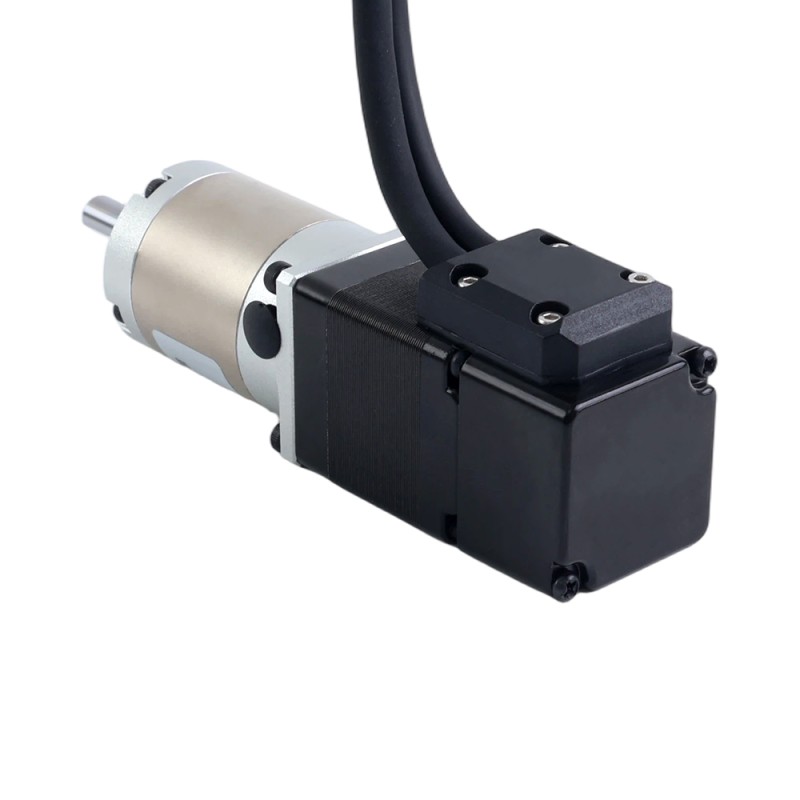

Motor paso a paso Nema 11 de lazo cerrado L=32mm con caja de engranajes planetaria serie EG relación 20:1

Este motor paso a paso Nema 11 proporciona un par de retención de 0.06Nm(8.5oz.in) y cuenta con una caja de engranajes de alta precisión de la serie EG con una relación de 20:1, complementada con un codificador óptico incremental de 1000 PPR (4000 CPR). Es una excelente opción para aplicaciones que requieren buena precisión y fiabilidad a un valor excepcional.

Especificación eléctrica

• Número de pieza: 11HS12-1004D-E1000-EGS20
• Número de fases: 2
• Ángulo de paso: 1.8deg
• Par de retención sin caja de engranajes: 0.06Nm(8.5oz.in)
• Corriente nominal/fase: 1.0A
• Resistencia de fase: 2.00ohms ± 10%
• Inductancia: 1.50mH ± 20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificación física

• Tamaño del marco: 28 x 28mm
• Longitud del cuerpo: 91mm
• Diámetro del eje: 7mm
• Longitud del eje: 20mm
• Longitud del eje tipo D: 15mm
• Longitud del cable: 300mm

Especificación de la caja de engranajes

• Tipo de caja de engranajes: Planetary
• Relación de engranajes: 20:1
• Eficiencia: 94%
• Juego en vacío: <=20arcmin
• Par máximo admisible: 4.0Nm(566.45oz.in)
• Par transitorio admisible: 8.0Nm(1132.89oz.in)
• Carga axial máxima: 100N
• Carga radial máxima: 300N

Especificación del codificador

• Tipo de circuito de salida: tipo diferencial
• Tipo de codificador: incremental óptico
• Resolución del codificador: 1000PPR(4000CPR)
• Canales de señal de salida: 3canales
• Voltaje de suministro mínimo: 4,5V
• Voltaje de alimentación máx.: 5,5V
• Voltaje de salida de alto nivel: 2,4 V - Vcc
• Voltaje de salida de bajo nivel: ≤ 0,4V
