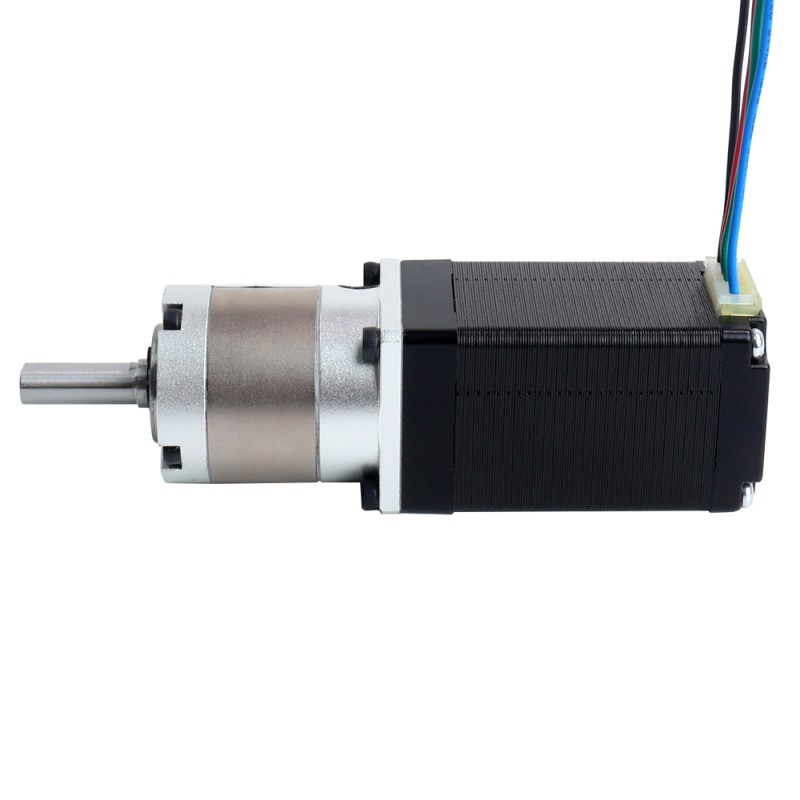

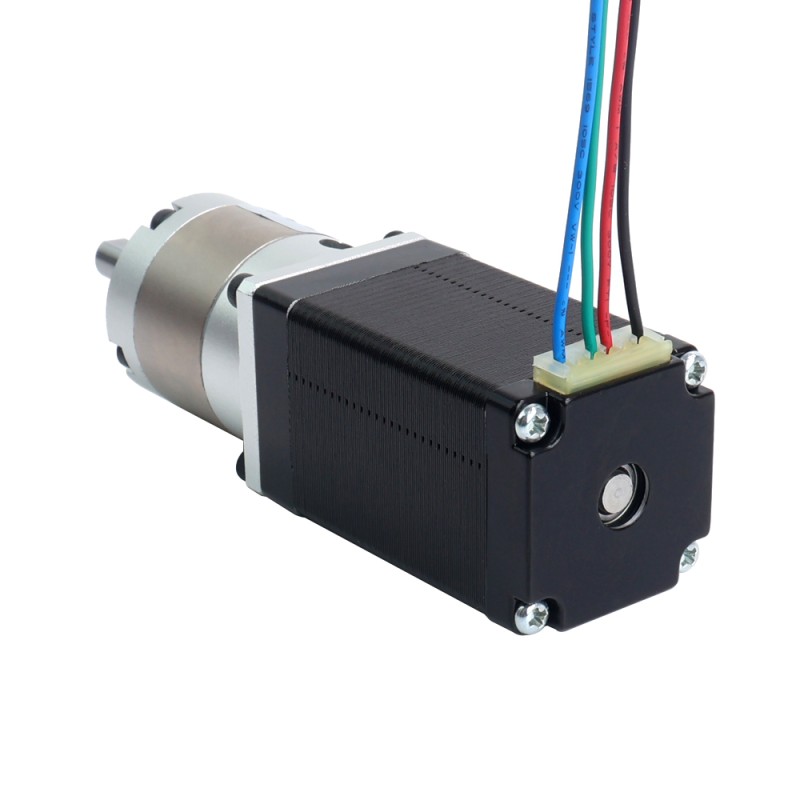

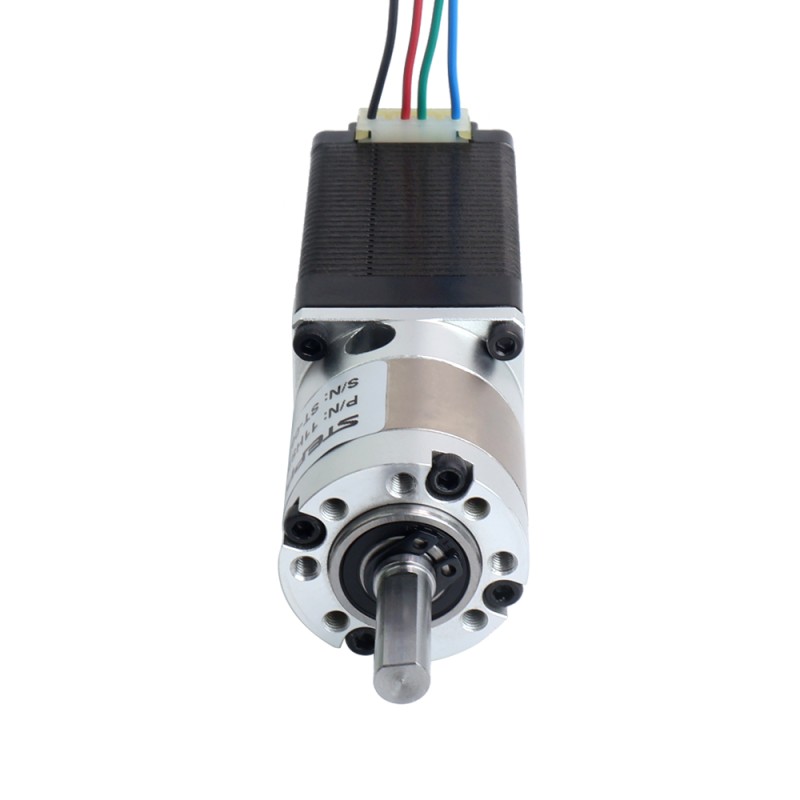

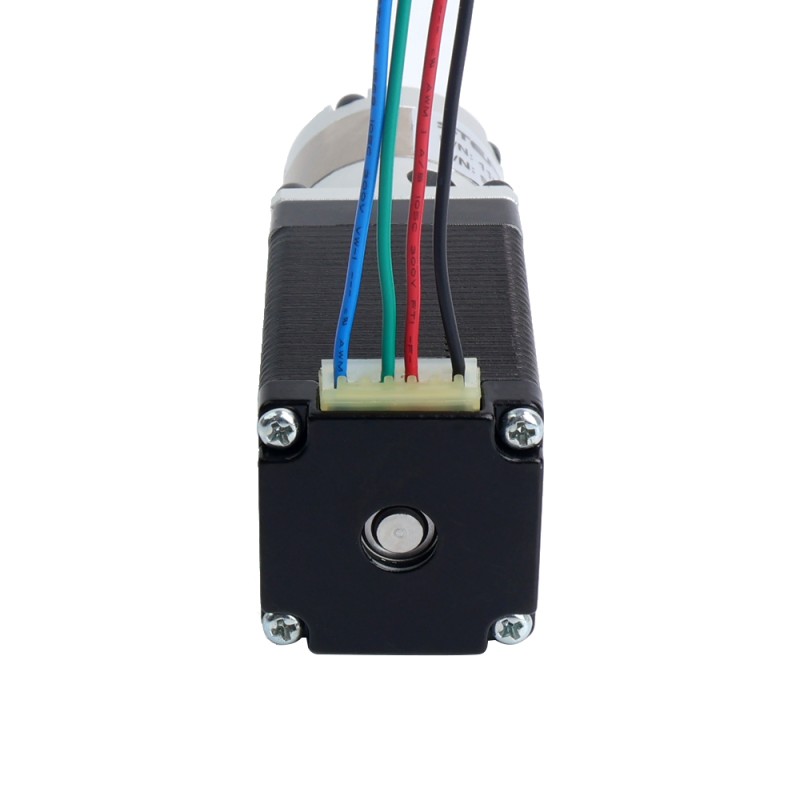

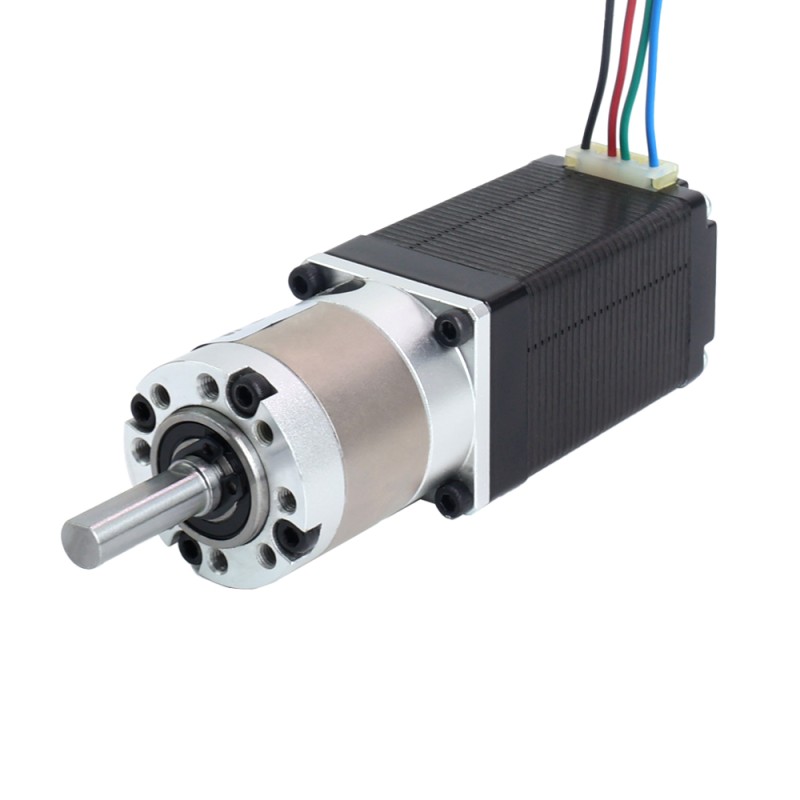

Motor paso a paso Nema 11 bipolar L=51mm con caja de cambios planetaria serie EG relación de reducción 10:1

Este motor paso a paso Nema 11 con un par de retención de 12Ncm(16,99oz.in) está equipado con una caja de cambios planetaria de alta precisión. Tiene una relación de transmisión de 10:1 y un juego máximo de 15 arco-min. Es una buena solución para aplicaciones que requieren buena precisión y confiabilidad a un precio excepcional.

Especificación eléctrica

• Número de pieza: 11HS20-0704S-EGS10
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par de sujeción sin caja de cambios: 12Ncm(16,99oz.in)
• Corriente nominal/fase: 0,70A
• Resistencia de fase: 8,0ohmss
• Inductancia: 5,2mH ± 20%(1 KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Engranaje recto
• Material del engranaje: Acero aleado
• Relación de transmisión: 10: 1
• Eficiencia: 96%
• Juego en vacío: <=15arcmin
• Par de torsión máximo permitido: 1Nm(8,85lb-in)
• Momento de torsión permitido: 2Nm(17,7lb-in)
• Ruido: <=55dB
• Vida útil: 20.000horas

Especificaciones físicas

• Tamaño del marco: 28 x 28mm
• Longitud del motor: 51mm
• Longitud de la caja de cambios: 33mm
• Diámetro del eje: Φ6mm
• Longitud del eje: 20mm
• Longitud del corte en D: 15mm
• Número de cables: 4
• Longitud del cable: 500mm
• Peso: 0,3kg
