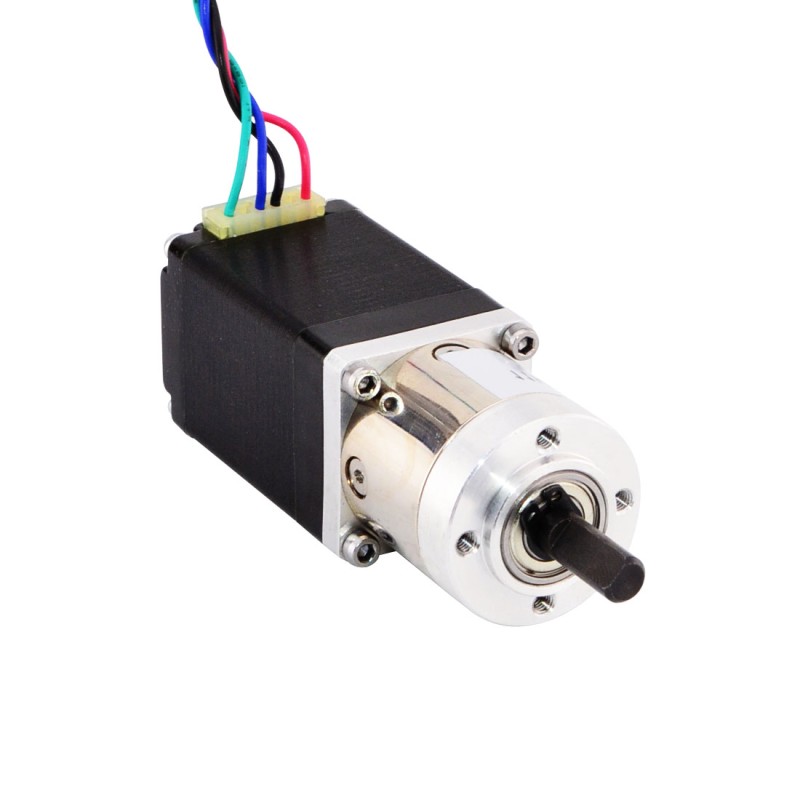

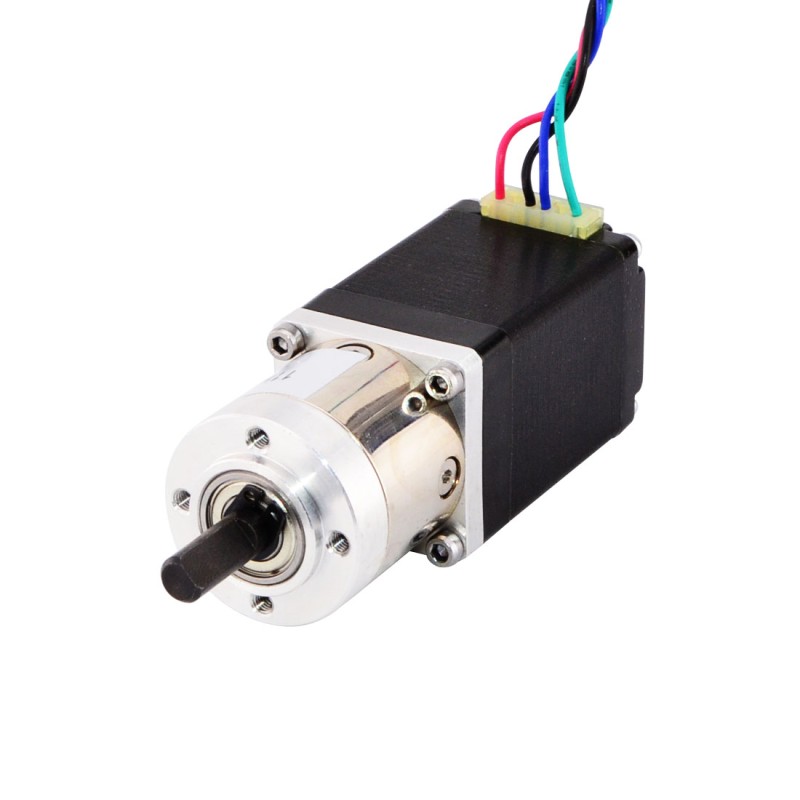

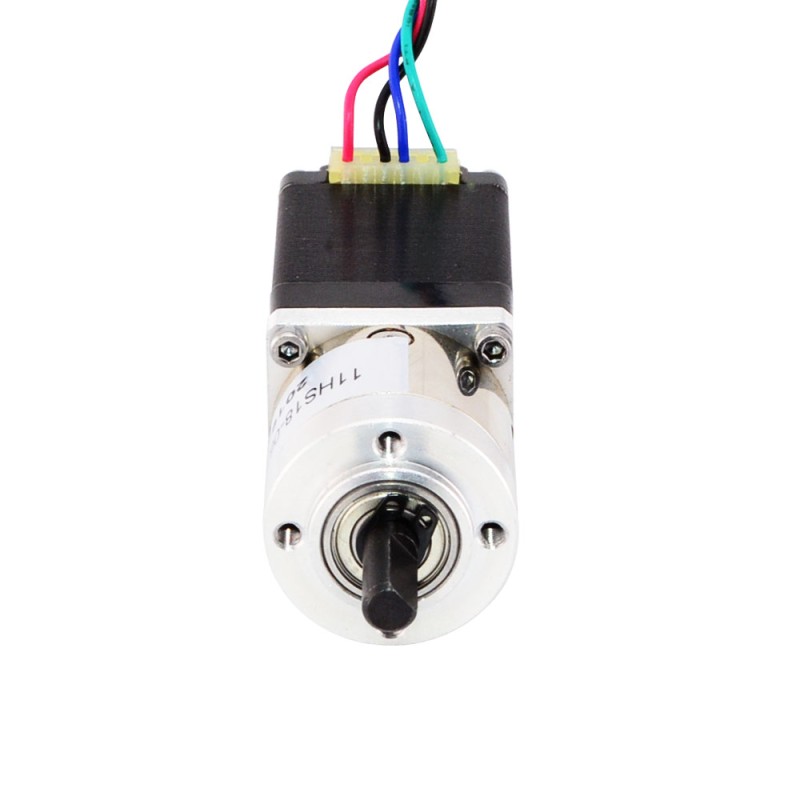

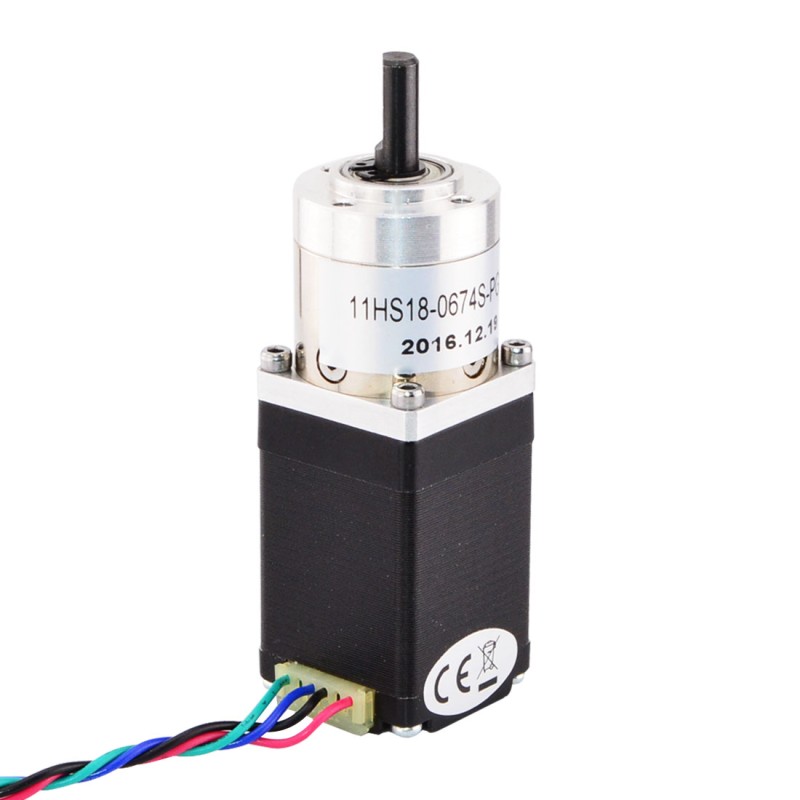

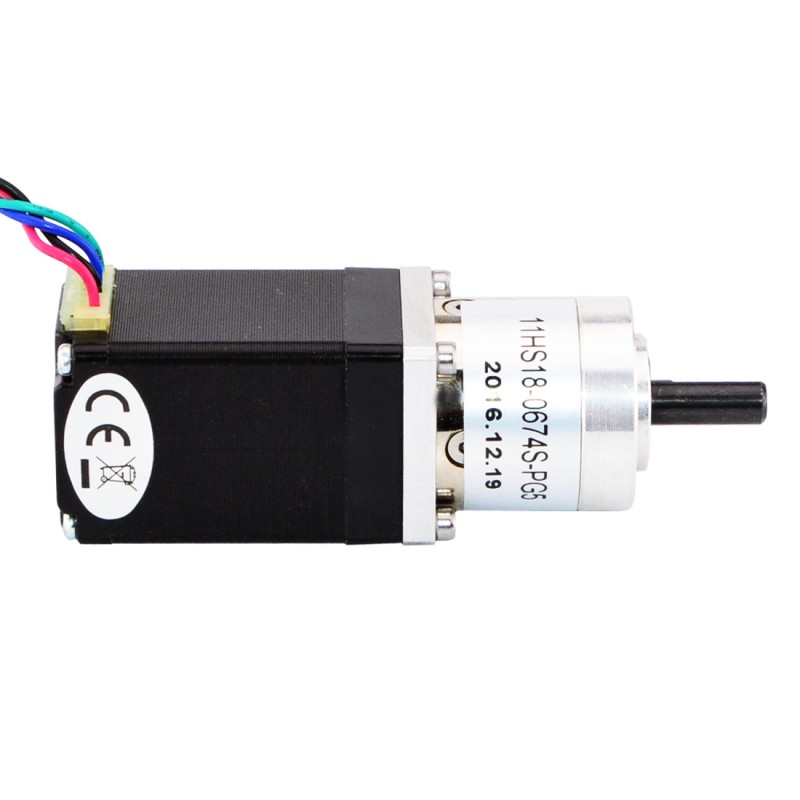

Name: Motor paso a paso Nema 11 Bipolar L=45mm con relación de transmisión 5:1 Reductor planetario
Brand: STEPPERONLINE
SKU: 11HS18-0674S-PG5
Price: 32.00 EUR
Availability: InStock

Motor pasoA paso Nema 11 Bipolar L=45mm con relación de transmisión 5:1 Reductor planetario

11HS18-0674S-PG5

Longitud del cable(mm)500

Eje simple/eje dobleEje único

Bipolar/UnipolarBipolar

Resistencia de fase(ohms)6.8

Consulta

Descargas

11HS18-0674S-PG5_Full_Datasheet.pdfPDF · 137.87KB 11HS18-0674S-PG5.STEPSTEP · 1.1MBInicie sesión para descargar

Misma serie

Modelo	Longitud del cable(mm)	Eje simple/eje doble	Bipolar/Unipolar	Resistencia de fase(ohms)	Precio	Existencias
11HS12-0674D-PG14	300	Eje doble	Bipolar	5.6	€31.38	En stock
11HS12-0674D-PG27	300	Eje doble	Bipolar	5.6	€32.31	En stock
11HS12-0674D-PG5	300	Eje doble	Bipolar	5.6	€32.31	En stock
11HS12-0674D1-PG100	300	Eje doble	Bipolar	5.6	€32.31	En stock
11HS12-0674D1-PG27	300	Eje doble	Bipolar	5.6	€32.31	En stock
11HS12-0674D1-PG5	300	Eje doble	Bipolare	5.6	€31.38	En stock
11HS12-0674D2-PG100	500	Eje doble	Bipolar	5.6	€32.31	Bajo pedido
11HS12-0674D2-PG5	500	Eje doble	Bipolar	5.6	€31.38	Bajo pedido
11HS12-0674S-PG5	300	Eje único	Bipolar	5.6	€30.35	En stock
11HS18-0674S-PG5	500	Eje único	Bipolar	6.8	€32.00	En stock
11HS20-0674D-PG14	500	Eje doble	Bipolar	12	€32.31	En stock
11HS20-0674D-PG5	500	Eje doble	Bipolar	12	€32.31	Bajo pedido
11HS20-0674D-PG51	500	Eje doble	Bipolar	12	€33.25	En stock
11HS20-0674S-PG100	500	Eje único	Bipolar	12	€33.25	En stock
11HS20-0674S-PG14	500	Eje único	Bipolar	12	€32.31	En stock
11HS20-0674S-PG19	500	Eje único	Bipolar	12	€32.31	En stock
11HS20-0674S-PG27	500	Eje único	Bipolar	12	€33.25	En stock
11HS20-0674S-PG5	300	Eje único	Bipolar	12	€32.31	En stock
11HS20-0674S-PG51	500	Eje único	Bipolar	12	€33.25	Bajo pedido
11HS20-0714S-PG14-SALE	500	Eje único	Bipolar	9	€22.44	En stock
11HS20-0714S-PG51	500	Eje único	Bipolar	9	€33.25	En stock
11HS22-0904S-PG19-SALE	500	Eje único	Bipolar	7	€26.78	En stock

Motor paso a paso Nema 11 Bipolar L=45mm con relación de transmisión 5:1 Reductor planetario

Este motor paso a paso Nema 11 con cuerpo de 45mm y corriente nominal de 0,67A, integró una Reductor... Leer más

0 opiniones • Escribir una opinión

desde

€32.00

5 + €30.42

10 + €28.99

50 + €27.68

100 + €26.50

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Este motor paso a paso Nema 11 con cuerpo de 45mm y corriente nominal de 0,67A, integró una Reductor planetario de relación de transmisión de 5,18: 1. Es una buena solución para aplicaciones con espacio limitado pero que necesitan baja velocidad y/o alto par.

Especificación eléctrica

Número de pieza del fabricante: 11HS18-0674S-PG5
Tipo de motor: paso a paso bipolar
Ángulo de paso: 0,35grados
Par motor sin caja de cambios: 10Ncm(14,16oz.in)
Corriente nominal/fase: 0.67A
Resistencia de fase: 6,8ohms
Inductancia: 4,8mH ± 20%(1KHz)
Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

Tipo de caja de cambios: Planetario
Relación de transmisión: 5,18:1
Eficiencia: 90%
Juego en vacío: <=3grado
Par máximo permitido: 3Nm(425oz.in)
Momento Par admisible: 5Nm(708oz.in)
Carga axial máxima del eje: 5N
Carga radial máxima del eje: 25N

Especificaciones físicas

Tamaño del marco: 28 x 28mm
Longitud del motor: 44,5mm
Reductor Longitud: 29.2mm
Diámetro del eje: Φ6mm
Longitud del eje: 18mm
Longitud del corte en D: 12mm
Número de clientes potenciales: 4
Longitud del cable: 500mm
Peso: 184g

Conexión

A+	A-	B+	B-
Negro	Verde	Rojo	Azul

Tipo de producto
Tipo de producto	Paso a paso engranado
Especificación Eléctrica
¿Tiene curva de par/empuje?	No
Bipolar/Unipolar	Bipolar
Corriente (A)	0.67
Inductancia(mH)	4.8
Resistencia de fase(ohms)	6.8
Torque de sujeción sin caja de cambios(N.m)	0.1
Especificación Física
Clasificación del IP	40
Diámetro del eje(mm)	6
Eje simple/eje doble	Eje único
Juego	<=3 deg
Longitud del cable(mm)	500
Longitud del cuerpo(mm)	71.7
Longitud del eje(mm)	18
No. de cables	4
Peso(gramos)	400
Relación de transmisión(xx:1)	5.18
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de caja de cambios	Economía Planetaria
Tipo de eje de salida	D
