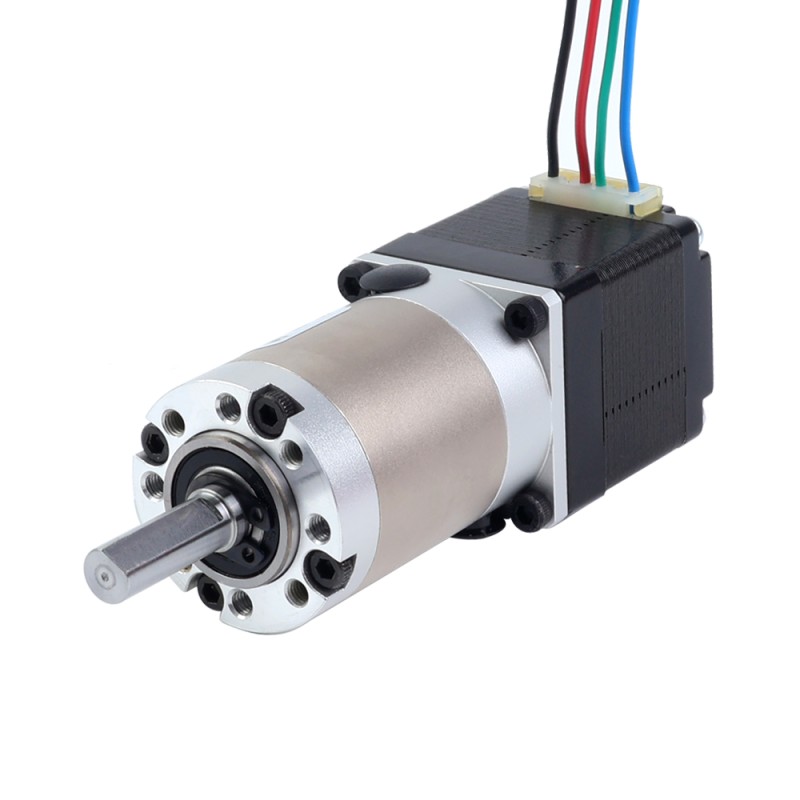

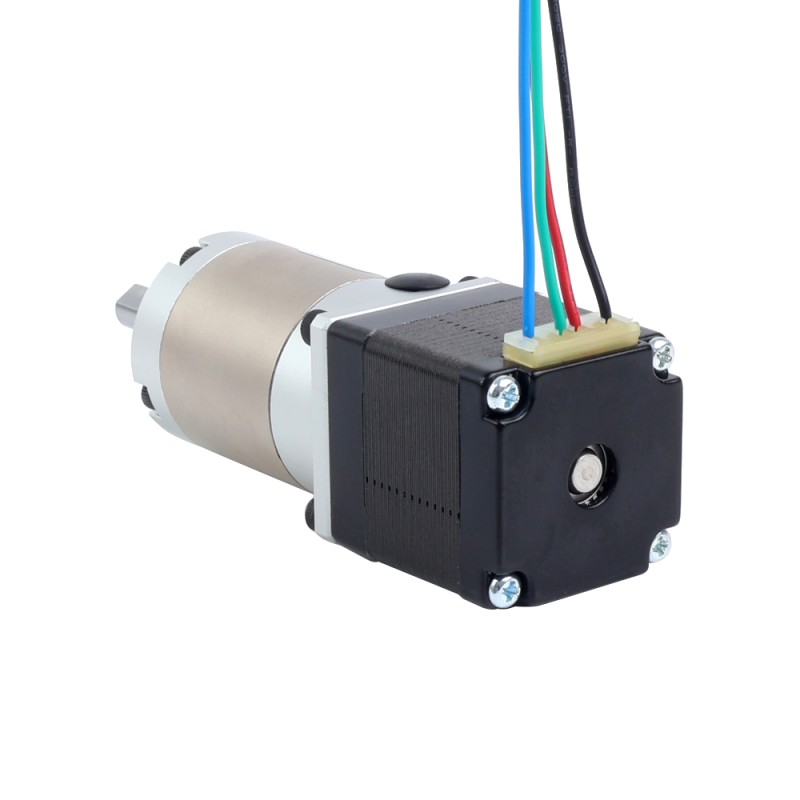

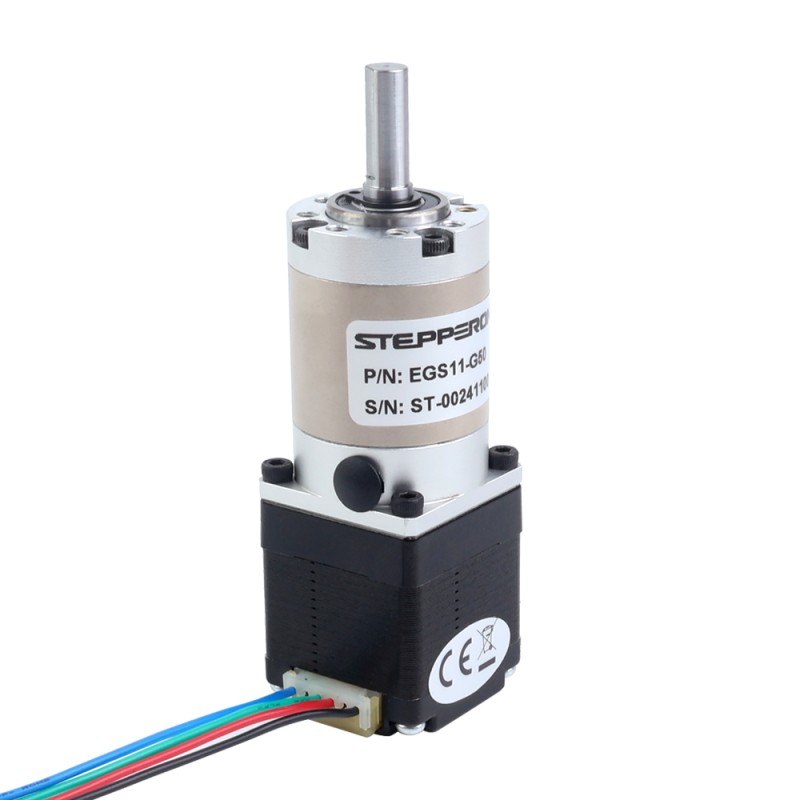

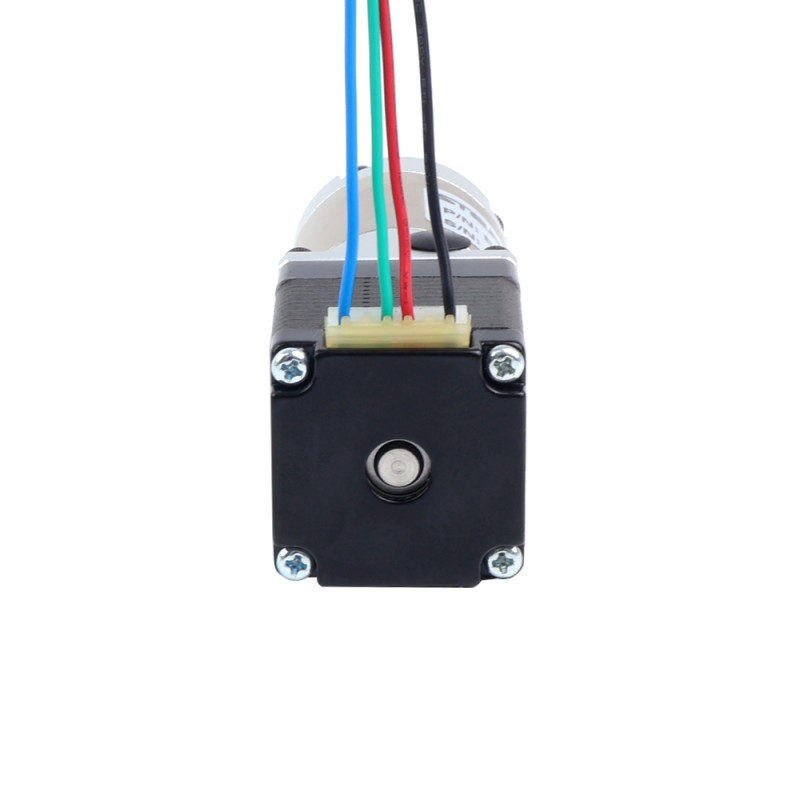

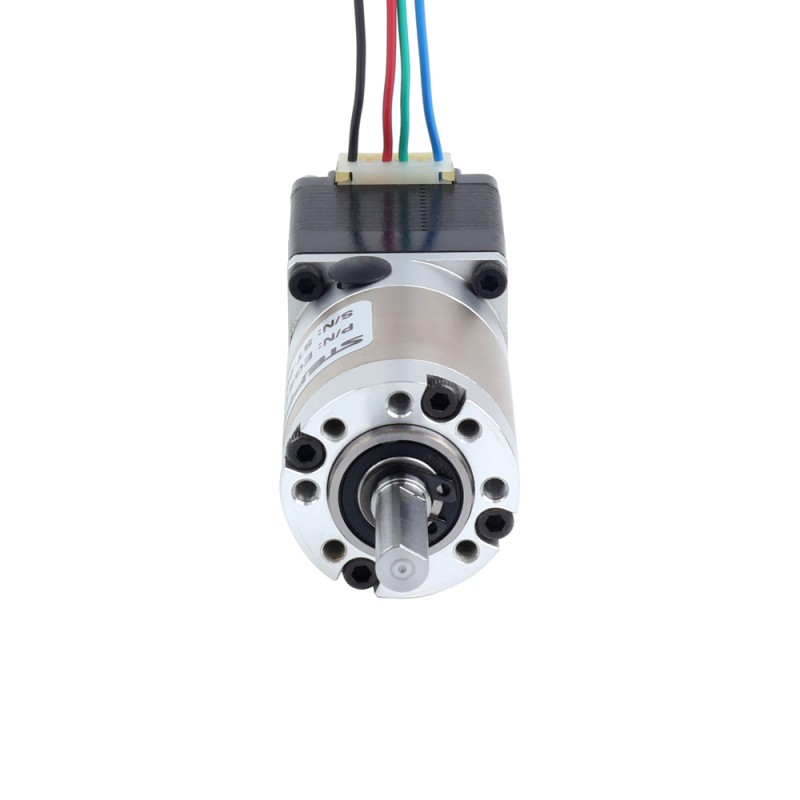

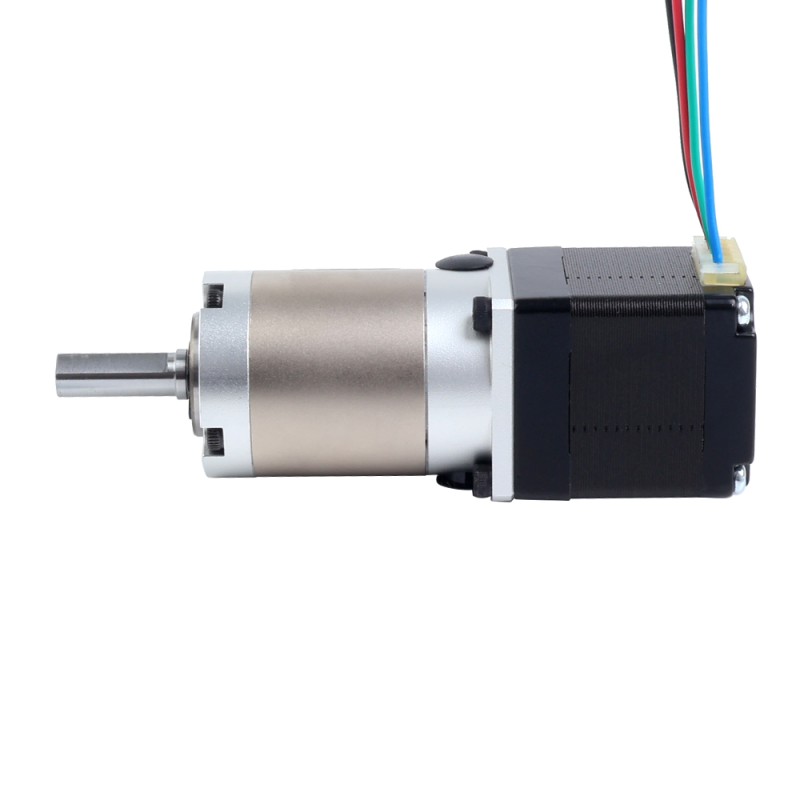

Motor paso a paso Nema 11 bipolar L=33mm con caja de cambios planetaria serie EG relación de reducción 50:1

Este motor paso a paso Nema 11 cuenta con un par de mantenimiento de 0,07Nm(9,91oz.in) y está equipado con una caja de cambios de alta precisión de la serie EG con una relación de transmisión de 50:1. En comparación con los motores equipados con cajas de cambios de la serie PG, este motor con la caja de cambios de la serie EG demuestra una precisión y exactitud significativamente mejoradas, con un juego máximo de solo 20arcmin.
Con su excepcional precisión, fiabilidad y rendimiento, la caja de cambios de la serie EG convierte a este motor en la elección ideal para aplicaciones donde la precisión, la durabilidad y el valor son primordiales.

Especificaciones eléctricas

• Número de pieza: 11HS12-0704S-EGS50
• Tipo de motor: Motor paso a paso bipolar
• Par de mantenimiento sin caja de cambios: 0,07Nm(9,91oz.in)
• Corriente nominal/fase: 0,70A
• Resistencia de fase: 5,30ohms±10%
• Inductance: 3,70mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: Caja de cambios planetaria de engranajes rectos
• Material de los engranajes: Acero aleado
• Relación de transmisión: 50:1
• Eficiencia: 94%
• Juego en vacío:<=20arcmin
• Par máximo permitido: 3,00Nm(424,83oz.in)
• Par instantáneo permitido: 6,00Nm(849,67oz.in)

Especificaciones físicas

• Tamaño del marco: 28 x 28mm
• Longitud del motor: 33mm
• Longitud de la caja de cambios: 41mm
• Tipo de eje de salida: tipo D
• Diámetro del eje de salida: Φ6mm
• Longitud del eje de salida: 20mm

Conexión
