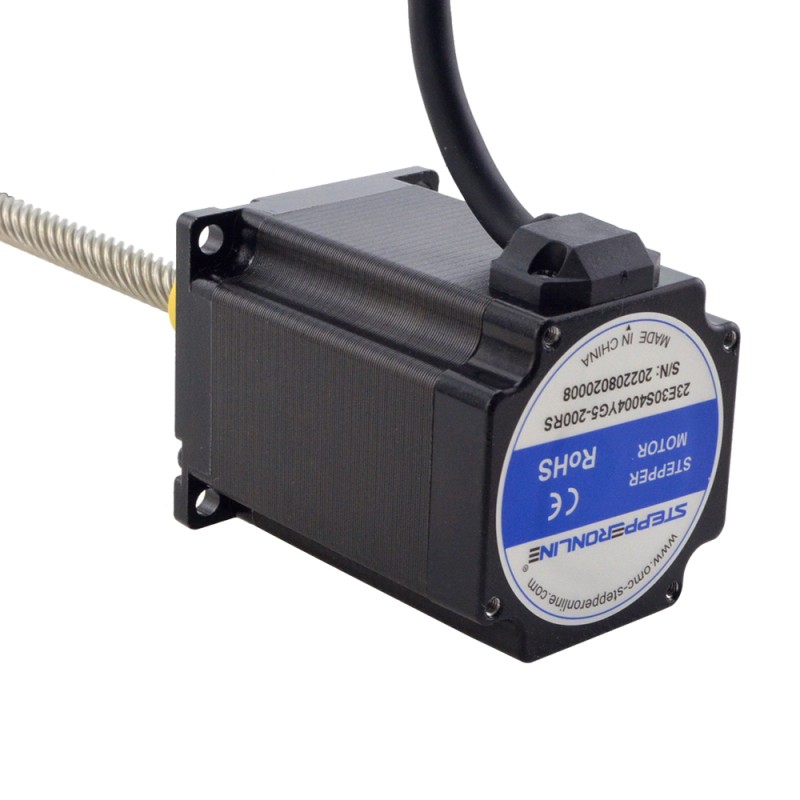

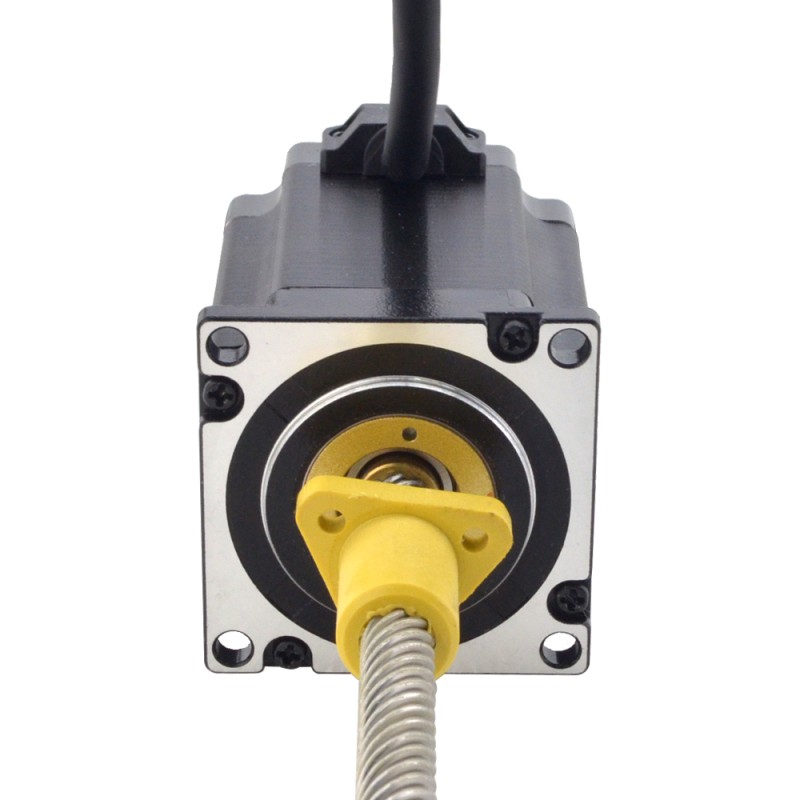

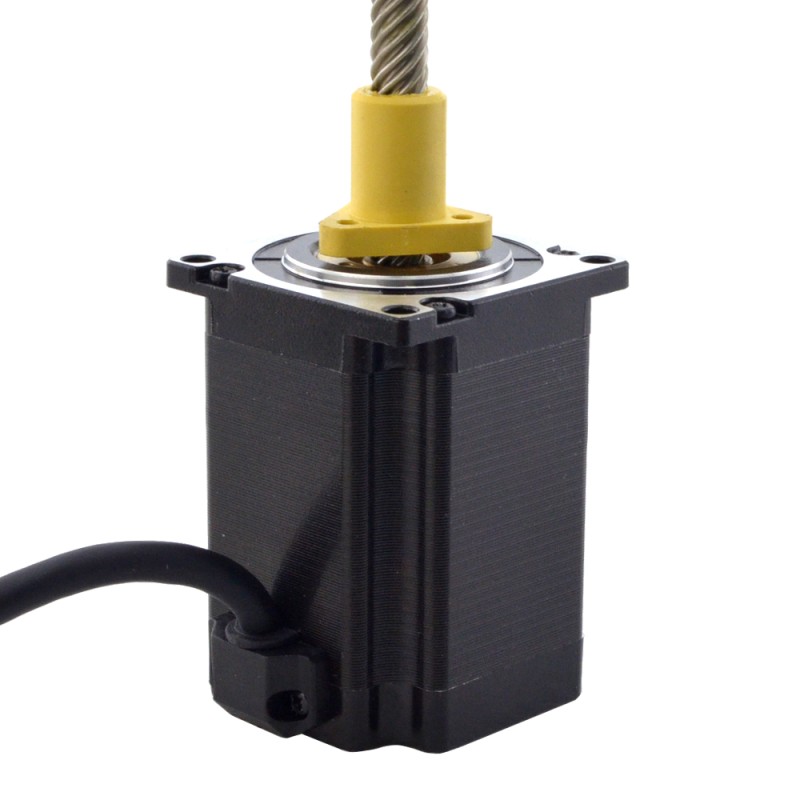

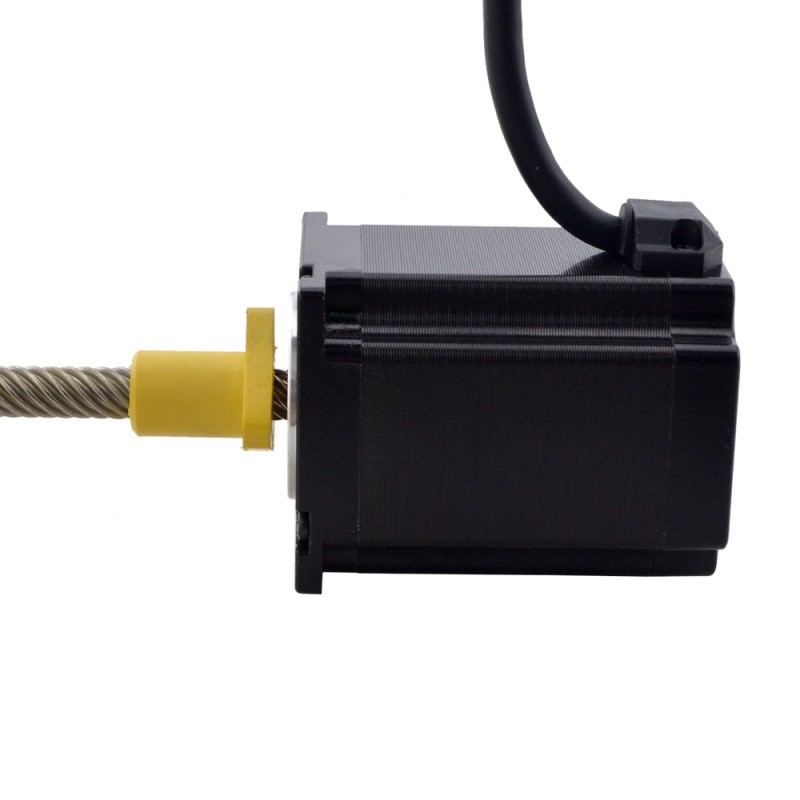

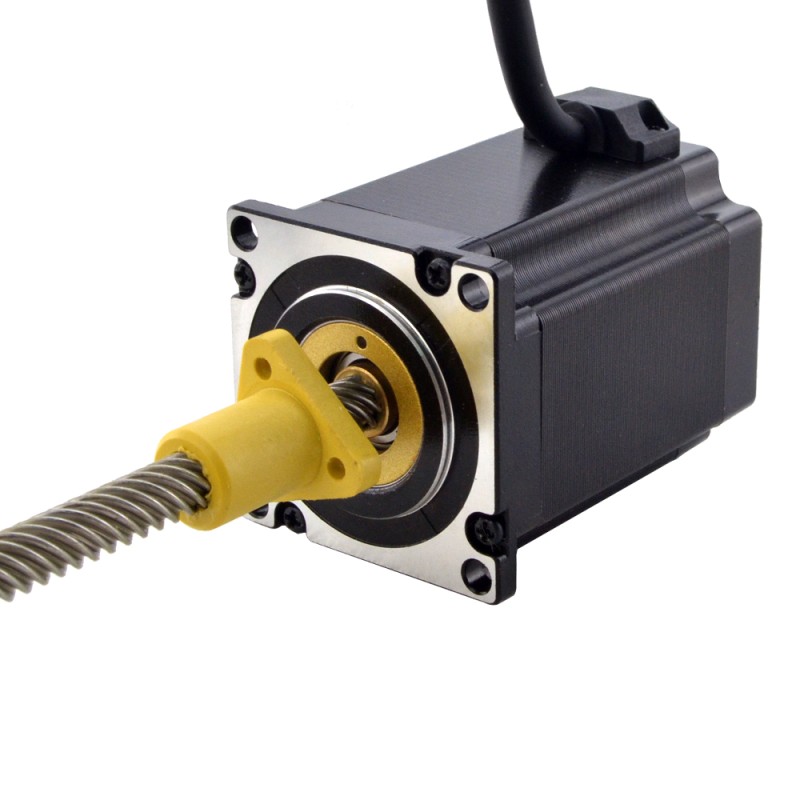

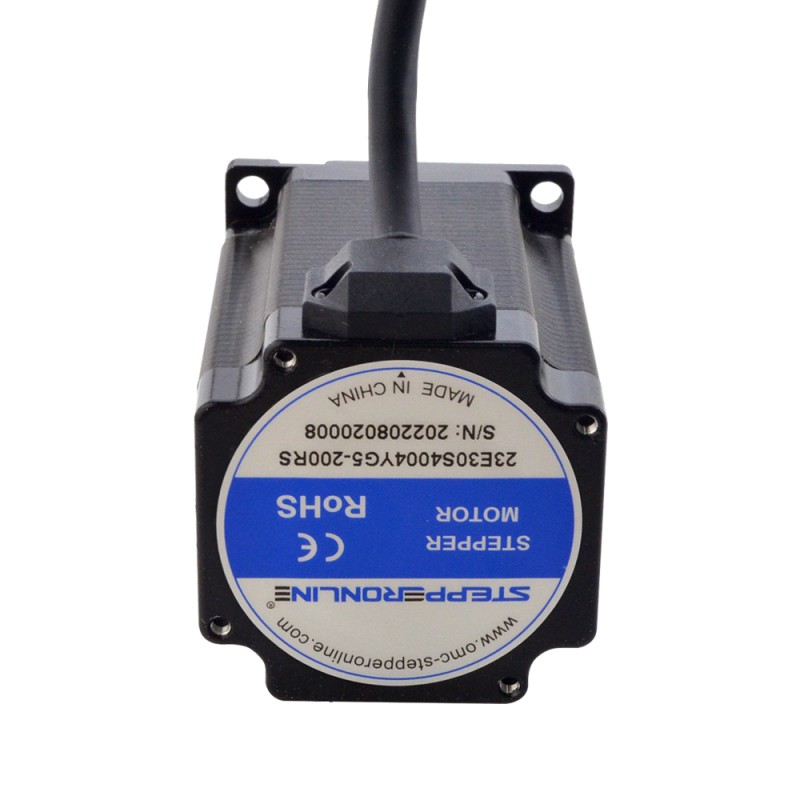

Motor lineal Acme externo NEMA 23 4.0A 76mm Cable de tornillo de pila 25,4mm(1") Longitud del cable 200mm

Este modelo es un motor paso a paso lineal de tornillo Nema 23 ACME con una longitud de cuerpo de 76 mm, ángulo de paso de 1,8 grados y corriente nominal de 4 A. Está integrado con un diámetro de Φ9.525mm(0.375"), una longitud de tornillo ACME de 200mm(7.8740") y una tuerca de tornillo POM, el recorrido lineal es de 25,4mm(1") por revolución. Tiene las características de alto rendimiento, largo Vida útil, bajo nivel de ruido y alta eficiencia. .

Especificación eléctrica

• Número de pieza del fabricante: 23E30S4004YG5-200RS
• Tipo de motor: externo(ACME)
• Ángulo de paso: 1,8°
• Par de retención: 2 Nm(283,28 oz.in)
• Corriente nominal/fase: 4A
• Resistencia de fase: 0,9ohms
• Inductancia: 4.3mH±20%(1KHz)

Especificación física

• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 76mm

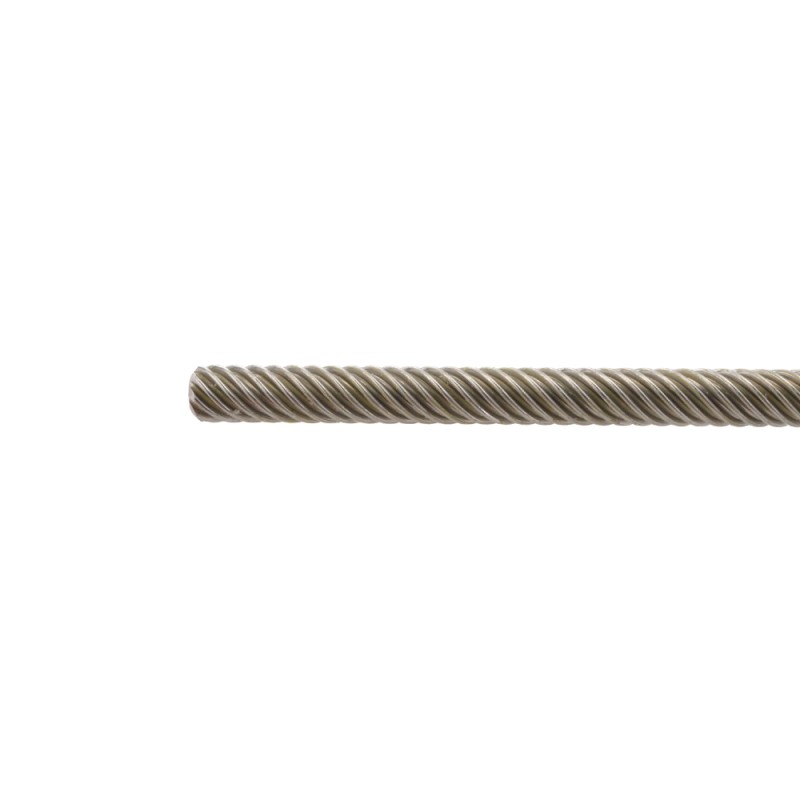

• Longitud del tornillo de avance: 200mm(7,8740")
• Diámetro del tornillo de avance: Φ9.525mm(0.375")
• Plomo/paso: 0,127mm(0,005")
• Recorrido/revolución del cable: 25,4mm(1")
• Número de clientes potenciales: 4
• Número de inicios de subprocesos: 8
• Longitud del cable: 500mm

Conexión
