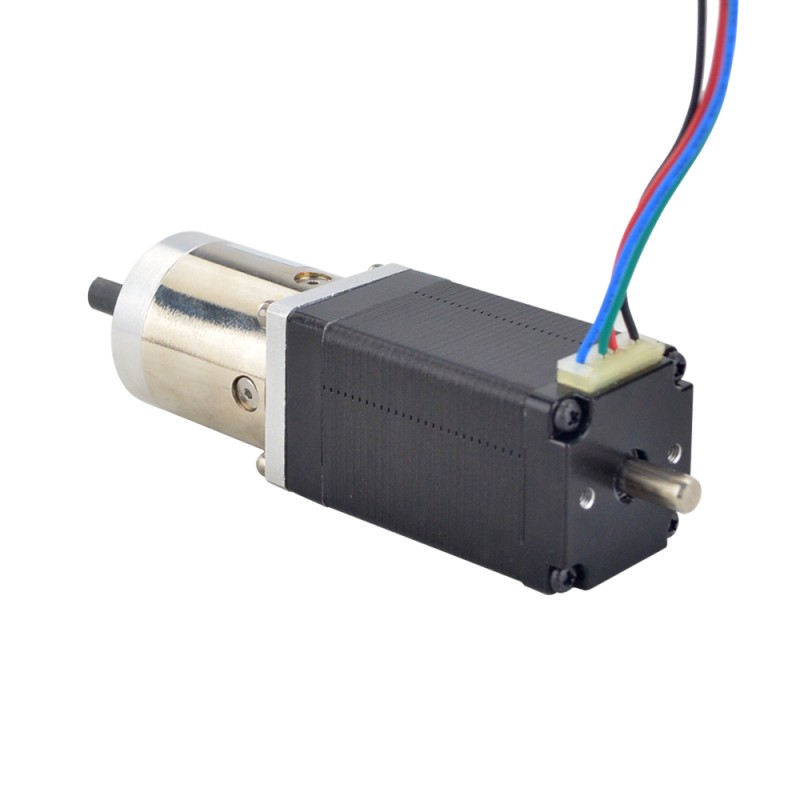

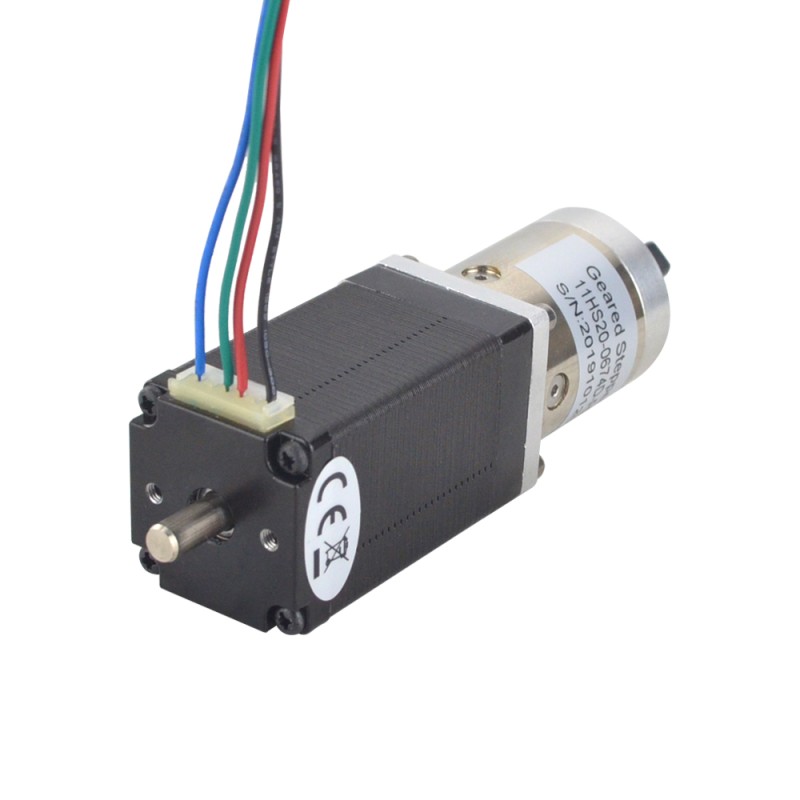

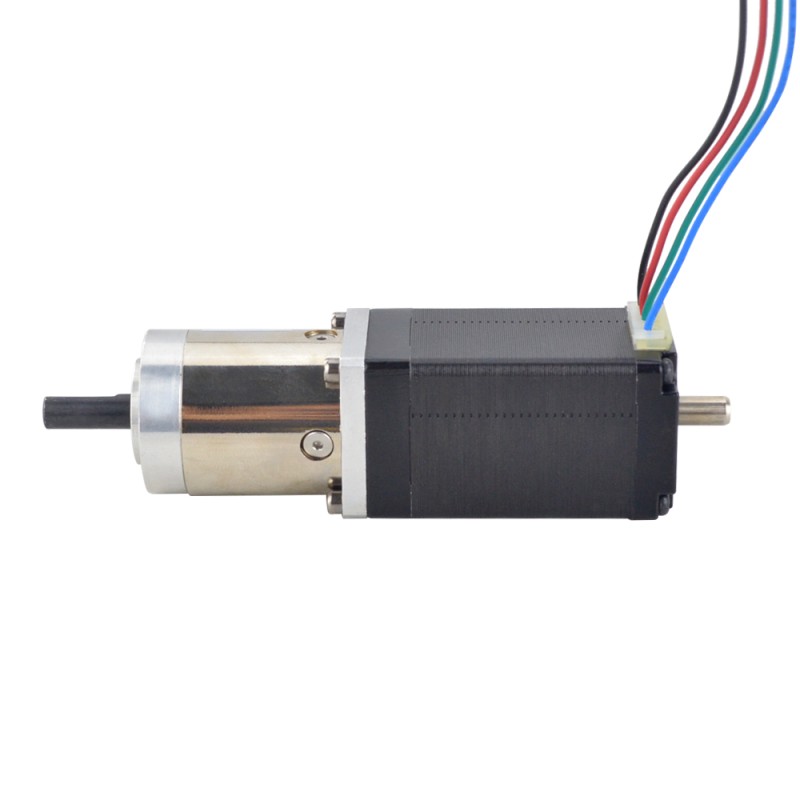

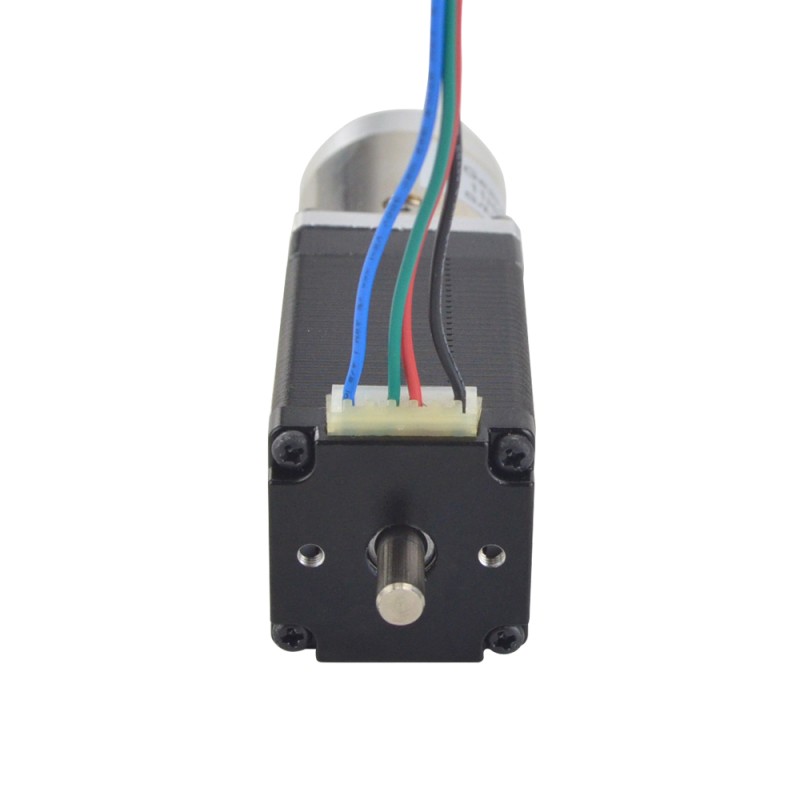

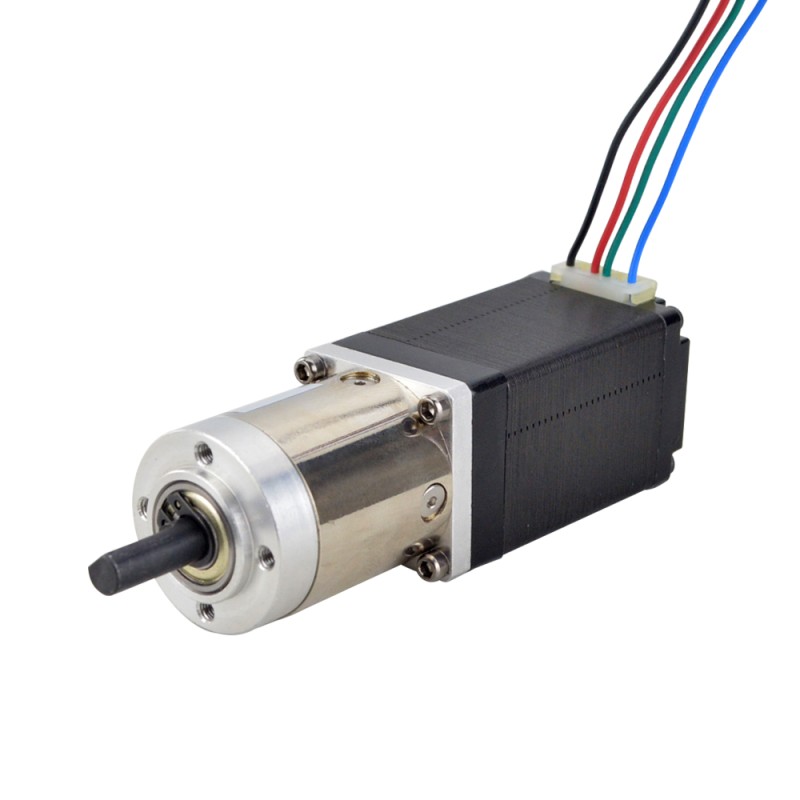

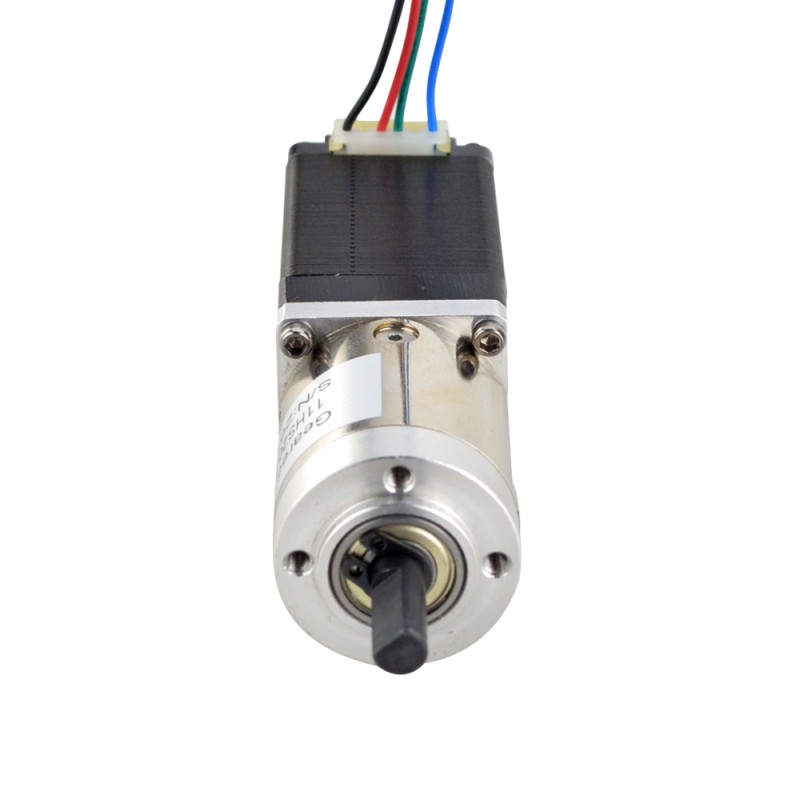

Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario

Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
11HS20-0674D-PG14-AR3 Descatalogado
Relación de transmisión(xx:1)13.73
Tipo de caja de cambiosEconomía Planetaria

Este producto se ha descatalogado y ya no está disponible para la compra. Póngase en contacto con nosotros para encontrar un reemplazo.

Consulta

Descargas

11HS20-0674D-PG14-AR3_Full_Datasheet.pdfPDF · 146.04KB11HS20-0674D-PG14-AR3.STEPSTEP · 1.37MBInicie sesión para descargar11HS20-0674D_Torque_curve.pdfPDF · 214.06KB
Misma serie
ModeloRelación de transmisión(xx:1)Tipo de caja de cambiosPrecioExistencias
11HS12-0674D2-PG27 Descatalogado—26.85Economía Planetaria——
11HS12-0674S-PG100 Descatalogado—99.548Economía Planetaria——
11HS20-0674D-PG14-AR3 Descatalogado—13.73Economía Planetaria——
11HS20-0714S-PG100 Descatalogado—99.05Economía Planetaria——
Motor de doble eje Nema 11 Bipolar con relación de transmisión 14:1 Reductor planetario
Especificación eléctrica Número de pieza del fabricante: 11HS20-0674D-PG14-AR3 Tipo de motor: paso a... Leer más
0 opiniones • Escribir una opinión
Agregar a la Lista de Deseos Comparar este producto
Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Leer más
Elija un almacén local y obtenga más beneficios!
Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Especificación eléctrica

  • Número de pieza del fabricante: 11HS20-0674D-PG14-AR3
  • Tipo de motor: paso a paso bipolar
  • Par de sujeción sin caja de cambios: 14Ncm(19,88oz.in)
  • Corriente nominal/fase: 0,67A
  • Resistencia de fase: 12ohmios
  • Inductancia: 6.5mH±20%(1KHz)
  • Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

  • Tipo de caja de cambios: Planetario
  • Relación de transmisión: 13,73:1
  • Eficiencia: 80%
  • Juego en vacío: <=3grado
  • Par máximo permitido: 3Nm(424,92oz.in)
  • Momento de par admisible: 5Nm(708,2oz.in)
  • Carga axial máxima del eje: 5N
  • Carga radial máxima del eje: 25N

Especificaciones físicas

  • Tipo de caja de cambios: Planetario
  • Tamaño del marco: 28 x 28mm
  • Longitud del motor: 51mm
  • Reductor Longitud: 35mm
  • Diámetro del eje delantero: Φ6mm
  • Longitud del eje delantero: 18mm
  • Longitud del corte en D: 12mm
  • Longitud del eje trasero: 9,5mm
  • Diámetro del eje trasero: Φ5mm
  • Número de clientes potenciales: 4
  • Longitud del cable: 500mm
  • Peso: 0,3 kg

Conexión

A+
A-
B+
B-
Negro
Verde
Rojo
Azul

Tipo de producto
Tipo de producto Paso a paso engranado
Especificación Eléctrica
¿Tiene curva de par/empuje? No
Bipolar/Unipolar Bipolar
Corriente (A) 0.67
Inductancia(mH) 6.5
Resistencia de fase(ohms) 12
Torque de sujeción sin caja de cambios(N.m) 0.14
Especificación Física
Clasificación del IP 40
Diámetro del eje(mm) 6
Eje simple/eje doble Eje doble
Juego <=3deg
Longitud del cable(mm) 500
Longitud del cuerpo(mm) 86
Longitud del eje(mm) 18
No. de cables 4
Peso(gramos) 300
Relación de transmisión(xx:1) 13.73
Tamaño(mm) Nema 11 (28 x 28)
Tipo de caja de cambios Economía Planetaria
Tipo de eje de salida D

Escribir una opinión

No se publicará. Solo la usamos para dar seguimiento a su opinión.
Nota: No se permite HTML!
Valoración
Malo Bueno
Quickview
Soporte Nema 11 para motor y soporte de acero de aleación de motor con engranajes
Soporte Nema 11 para motor y soporte de acero de aleación de motor con engranajes
Fabricante P/N: ST-M3 El nuevo soporte de montaje de aleación de acero para motor paso a paso NEMA 11 puede coincidir con el motor paso a paso están..
desde
€1.30
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

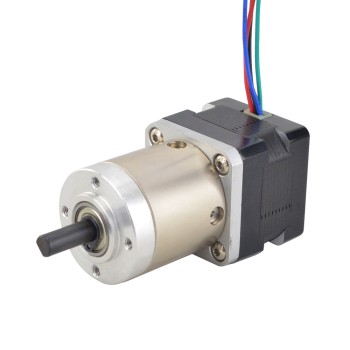

Motor de doble eje Nema 14 Bipolar L=28mm con relación de transmisión 19:1 Reductor planetario
Motor de doble eje Nema 14 Bipolar L=28mm con relación de transmisión 19:1 Reductor planetario
Especificación eléctrica Número de pieza del fabricante: 14HS11-1004D-PG19-AR3 Tipo de motor: paso a paso bipolar Ángulo de paso: 1,8grados Par motor ..
desde
€31.60
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

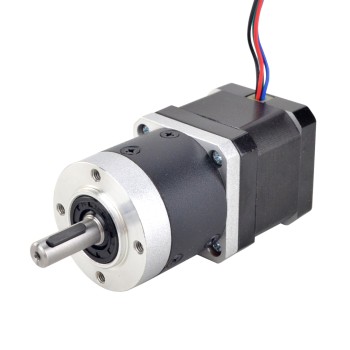

Motor de doble eje Nema 17 L=39mm Relación de transmisión 10:1 Reductor planetario de alta precisión
Preordenar
Motor de doble eje Nema 17 L=39mm Relación de transmisión 10:1 Reductor planetario de alta precisión
Especificación eléctricaNúmero de pieza: 17HS15-1684D-HG10-AR3 Tipo de motor: paso a paso bipolar Ángulo de paso: 0,18grados Par motor sin caja de cam..
desde
€51.74
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

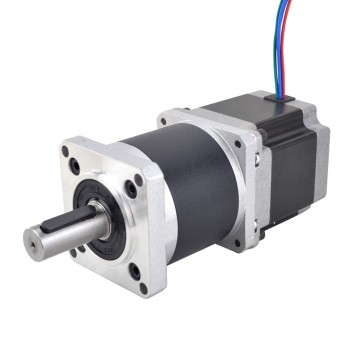

Motor de doble eje Nema 23 L=55mm Relación de transmisión 50:1 Reductor planetario de alta precisión
Preordenar
Motor de doble eje Nema 23 L=55mm Relación de transmisión 50:1 Reductor planetario de alta precisión
Especificación eléctricaNúmero de pieza: 23HS22-2804D-HG50-AR3 Tipo de motor: paso a paso bipolar Ángulo de paso: 0,036grados Par motor sin caja de ca..
desde
€96.41
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

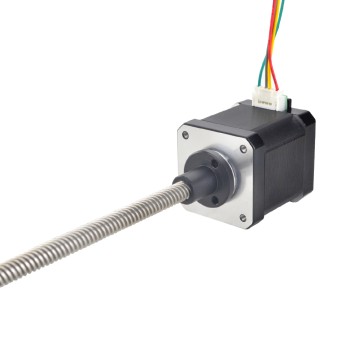

Nema 17 Eje doble Externo 48mm Pila 1,68A Cable 8mm(0,31496") Longitud 200mm
Nema 17 Eje doble Externo 48mm Pila 1,68A Cable 8mm(0,31496") Longitud 200mm
Especificación eléctrica Número de pieza del fabricante: 17LS19-1684E-200G-AR3 Tipo de motor: Extern (Trapezoidal) Ángulo de paso: 1,8grados Par de su..
desde
€42.07
Añadir al carrito
Agregar a la Lista de Deseos Comparar este producto
Quickview

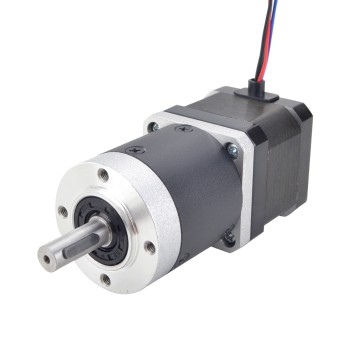

Motor de doble eje Nema 17 L=39mm Relación de transmisión 50:1 Reductor planetario de alta precisión
