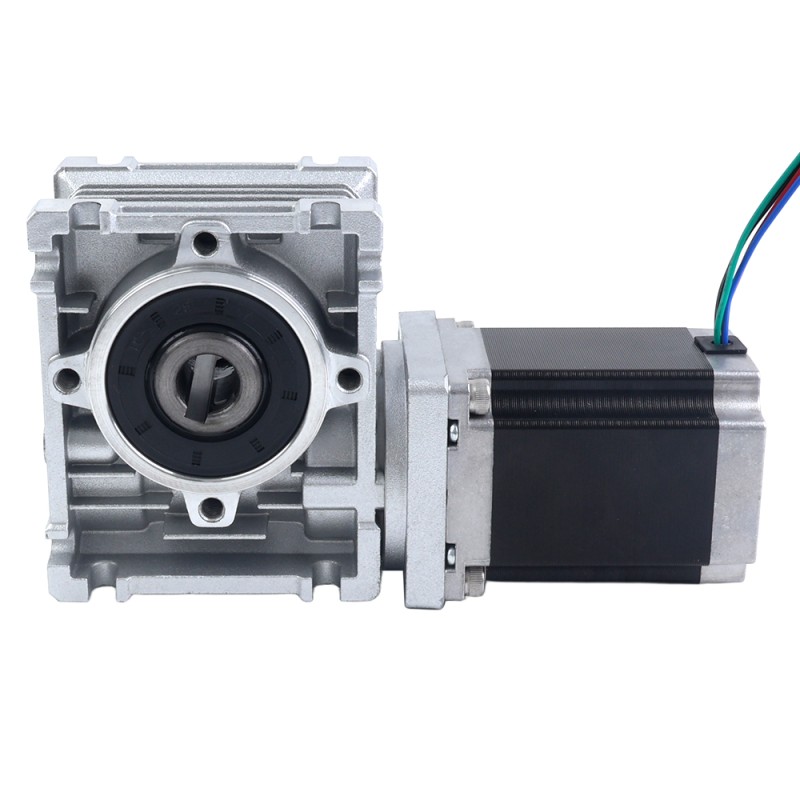

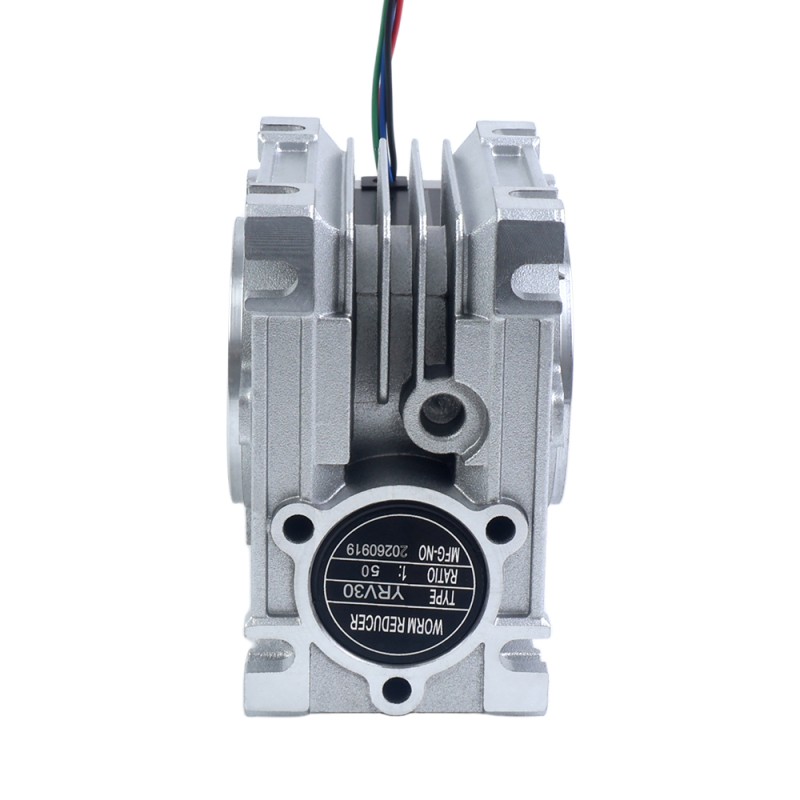

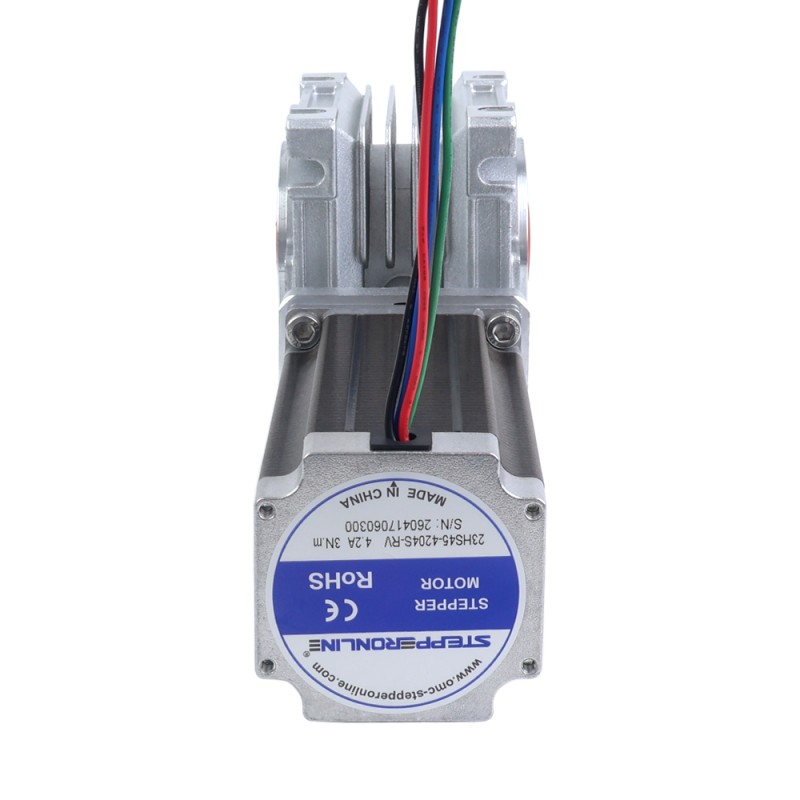

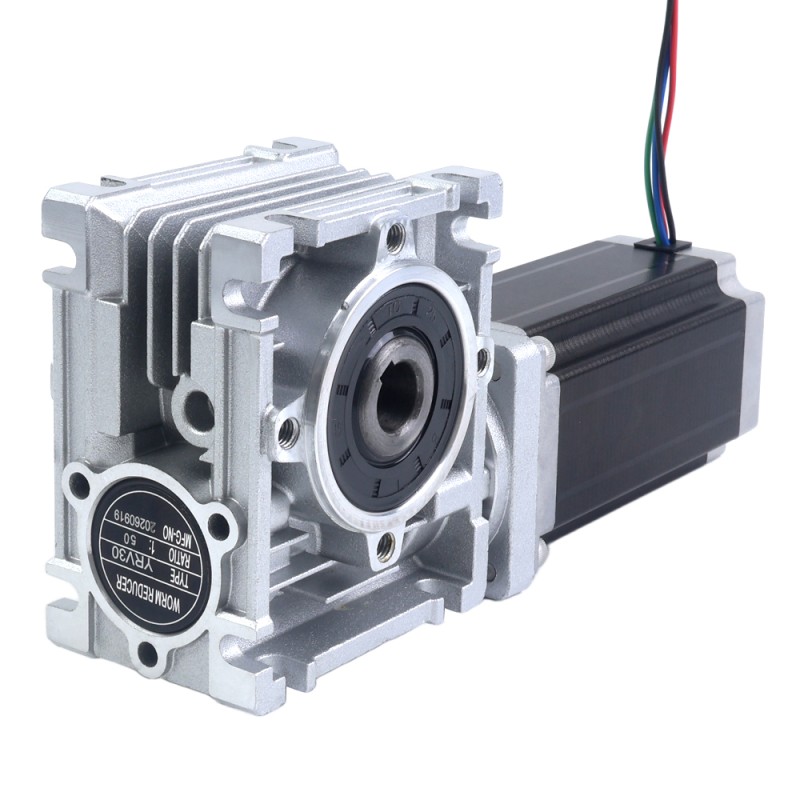

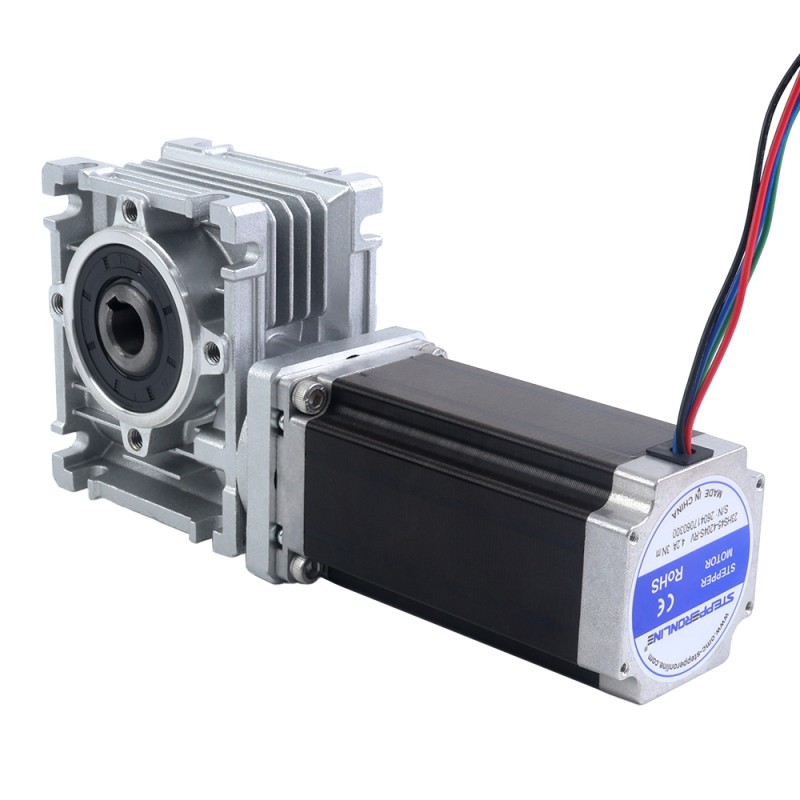

Motor Nema 23 113mm Relación de transmisión 50:1 Caja de engranajes helicoidales YRV30

Este motor paso a paso de tamaño Nema 23 está equipado con una caja de engranajes helicoidales de 50:1 que tiene una excelente resistencia mecánica y es particularmente liviano. El reductor de velocidad de tornillo sin fin viene con aceite sintético y permite posiciones de montaje universales, sin necesidad de modificar la cantidad de lubricante.
Su eje de salida está desplazado 90° con respecto al eje de transmisión y se caracteriza por su alta eficiencia y autobloqueo.
La gran capacidad de carga y sobrecarga garantiza una transmisión estable, con menos vibración y ruido, lo que la convierte en una buena opción para aplicaciones como enrutador CNC, grabado, fresado y torno.

Especificación eléctrica

• Número de pieza del fabricante: 23HS45-4204S-YRV30-G50
• Tipo de motor: paso a paso bipolar
• Par motor sin caja de cambios: 3,0Nm(425oz.in)
• Corriente nominal/fase: 4.2A
• Resistencia de fase: 0,88ohmios
• Inductancia: 3.4mH±20%(1KHz)
• Clase de aislamiento: B 130°C[266°F]

Especificaciones de la caja de cambios

• Tipo de caja de cambios: caja de cambios helicoidal
• Relación de transmisión: 50:1
• Eficiencia: 55%
• Juego en vacío: <=1°
• Par máximo permitido de salida: 17Nm(150,46lb-in)
• Salida máx. Carga radial: 1,28 kN

Especificación física

• Tamaño del marco: 57 x 57mm
• Longitud del motor: 113mm
• Tipo de salida: orificio hueco
• Diámetro del orificio de salida: Φ14mm

Conexión

Si necesita un eje de salida simple o doble para el motor, puede obtenerlo a través del siguiente enlace.

• Eje de salida simple para reductor de tornillo sin fin YRV30: RV30-AS
• Doble eje de salida para reductor de tornillo sin fin YRV30: RV30-AB
