Name: Motor BLDC de engranajes 24V 200W 300RPM 5,18Nm(733,55oz.in) Caja de engranajes rectos 10:1
Brand: STEPPERONLINE
SKU: F6B200-24GU-30S/6GU10K
Price: 69.66 EUR
Availability: InStock

Motor CC sin escobillas con engranaje de 24V 200W 300RPM 5,18Nm(733,55oz.in) Caja de engranajes rectos 10:1 - F6B200-24GU-30S/6GU10K | StepperOnline

F6B200-24GU-30S/6GU10K

Tipo de eje de salidaChavetero

Tensión nominal(V)24

Corriente nominal(A)11.00

Tamaño(mm)104 x 104

Consulta

Descargas

F6B200-24GU-30S_6GUXXK_Manual.pdfPDF · 1.26MB F6B200-24GU-30S-6GU10K.STEPSTEP · 1.26MBInicie sesión para descargar F6B200-24GU-30S_6GU10K_Full_Datasheet.pdfPDF · 63.13KB

Misma serie

Modelo	Tipo de eje de salida	Tensión nominal(V)	Corriente nominal(A)	Tamaño(mm)	Precio	Existencias
57BLR50-24-01-HG10	Chavetero	24	5.00	Nema 23 (57 x 57)	€0.00	En stock
57BLR70-24-02-HG100	Chavetero	24	10.40	Nema 23 (57 x 57)	€59.57	En stock
57BLR90-24-01-HG100	Chavetero	24	14.00	Nema 23 (57 x 57)	€63.82	En stock
57BYA74-24-01-PG100	Chavetero	24	5.70	⌀57	€63.28	En stock
57BYA74-24-01-PG27	Chavetero	24	5.70	⌀57	€58.76	En stock
F2B15-24GN-30S/2GN100K	D	24	1.10	60 x 60	€25.62	En stock
F2B15-24GN-30S/2GN10K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN15K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN200K	D	24	1.10	60 x 60	€25.62	En stock
F2B15-24GN-30S/2GN20K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN30K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN3K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN3K-SALE	D	24	1.10	60 x 60	€22.95	En stock
F2B15-24GN-30S/2GN50K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN50K-SALE	D	24	1.10	60 x 60	€24.17	En stock
F2B15-24GN-30S/2GN5K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN100K	D	48	0.60	60 x 60	€25.62	En stock
F2B15-48GN-30S/2GN10K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN15K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN200K	D	48	0.60	60 x 60	€25.62	En stock
F2B15-48GN-30S/2GN20K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN30K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN3K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN50K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN5K	D	48	0.60	60 x 60	€23.16	En stock
F2B40-24GL-30S/2GL150RC	Hueco	24	2.50	60 x 60	€37.90	En stock
F2B40-24GL-30S/2GL30RC	Hueco	24	2.50	60 x 60	€37.90	En stock
F3B40-24GN-30S/3GN100K	Chavetero	24	2.50	70 x 70	€30.70	En stock
F3B40-24GN-30S/3GN10K	Chavetero	24	2.50	70 x 70	€27.90	En stock
F3B40-24GN-30S/3GN15K	Chavetero	24	2.50	70 x 70	€27.90	En stock

Ver todo en la categoría

Motor BLDC de engranajes 24V 200W 300RPM 5,18Nm(733,55oz.in) Caja de engranajes rectos 10:1

Este es un motor de engranajes CC sin escobillas de 24V y 200W con una brida de 104x104mm. La caja d... Leer más

0 opiniones • Escribir una opinión

desde

€69.66

5 + €67.69

10 + €65.82

50 + €64.05

100 + €62.38

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

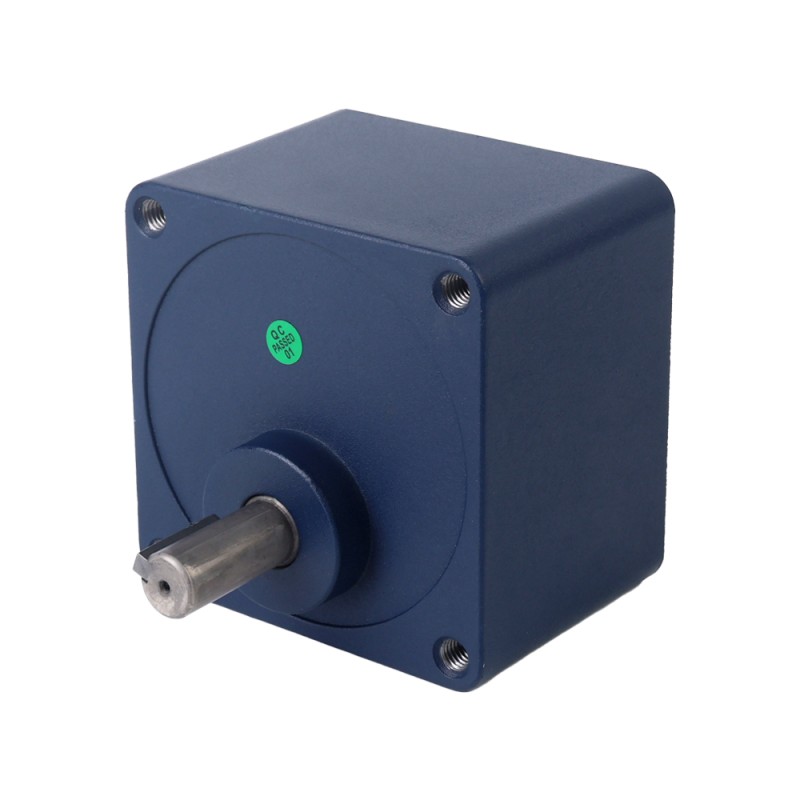

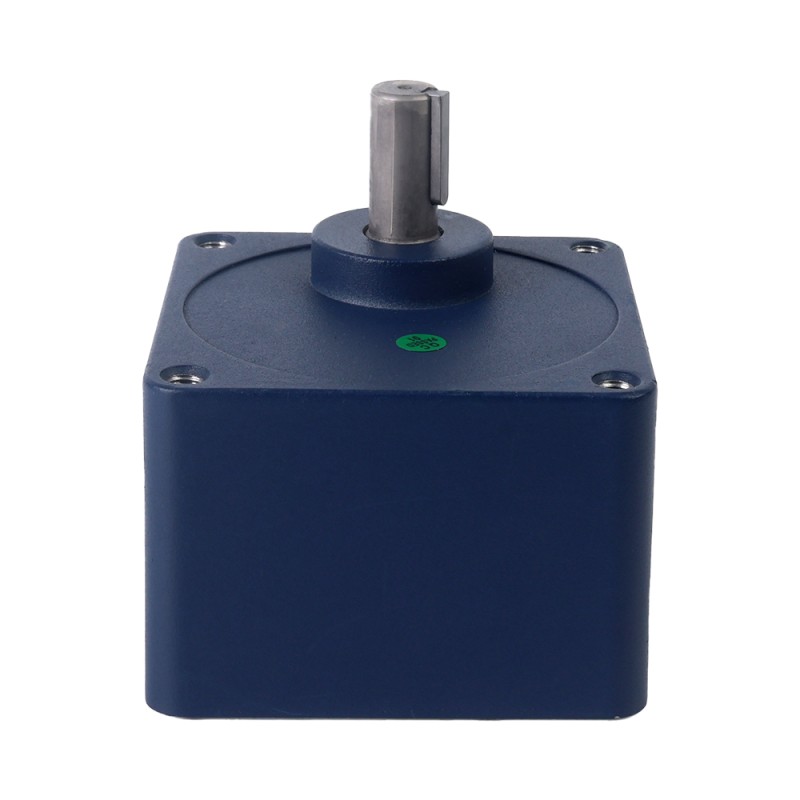

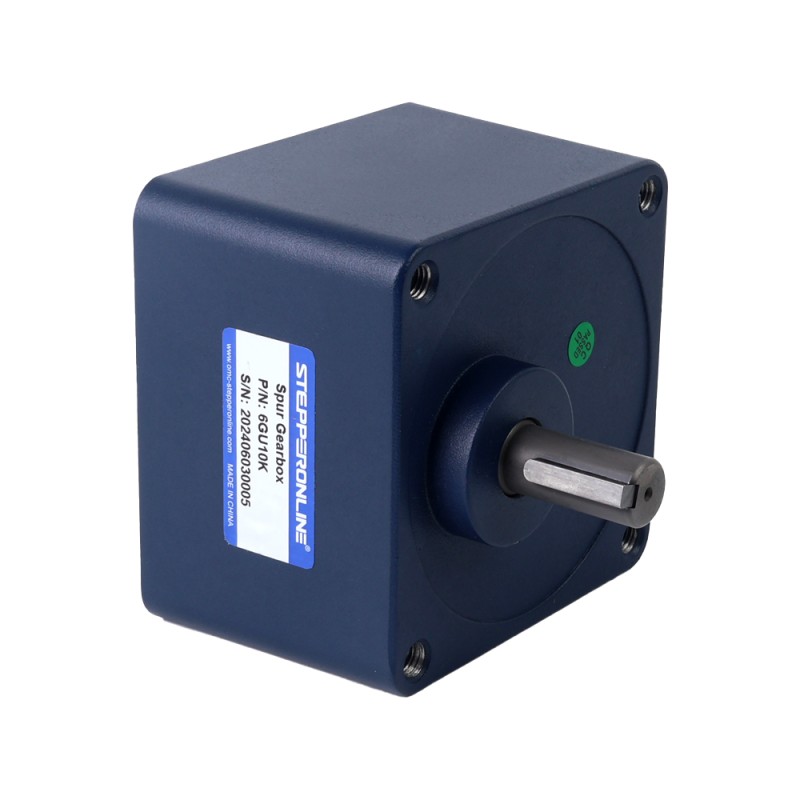

Este es un motor de engranajes CC sin escobillas de 24V y 200W con una brida de 104x104mm. La caja de cambios recta 10:1 incorporada lleva la velocidad y el par a 300rpm y 5,28Nm(733,55oz.in). Debido a su estructura compacta, alta eficiencia, bajo nivel de ruido, larga vida útil y gran capacidad de control, los motores de engranajes CC sin escobillas se utilizan ampliamente en automatización industrial, electrodomésticos, equipos médicos, industria automotriz y campos aeroespaciales, etc.

El controlador BLDC recomendado para combinar con este motor es BLD-515C.

Especificaciones eléctricas

P/N: F6B200-24GU-30S/6GU10K
Número de fase del motor: 3
Número de polos del motor: 10
Corriente nominal: 11.00A
Tensión nominal: 24V
Velocidad nominal: 300rpm
Clasificado esfuerzo de torsión: 5,28Nm(733,55oz.in)
Corriente sin carga: 2,00A
Potencia nominal: 200W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida útil: más de 5000 horas

Especificaciones físicas

Tamaño del marco: 104x104mm
Longitud total: 152mm
Tipo de caja de cambios: Caja de engranajes rectos
Relación de transmisión: 10:1
Tipo de eje: Chavetero
Diámetro del eje: Φ15mm
Longitud del eje: 42mm
Longitud del chavetero: 25mm
Rodamiento: Bola de ranura profunda
Peso: 4,77kg

conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	11.00
Corriente sin carga(A)	2.0
Nº de fase	3
Par nominal(Nm)	5.18
Potencia nominal(W)	200
Tensión nominal(V)	24
Velocidad nominal(rpm)	300
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	15
Longitud del cuerpo(mm)	152
Longitud del eje(mm)	42
Relación de transmisión(xx:1)	10
Tamaño(mm)	104 x 104
Tipo de caja de cambios	Caja de cambios recta cuadrado
Tipo de eje de salida	Chavetero
