Name: Motor BLDC de engranajes 24V 15W 100RPM 1,05Nm(148,69oz.in) Caja de engranajes rectos 30:1
Brand: STEPPERONLINE
SKU: F2B15-24GN-30S/2GN30K
Price: 24.39 EUR
Availability: InStock

Motor CC sin escobillas con engranaje de 24V 15W 100RPM 1,05Nm(148,69oz.in) Caja de engranajes rectos 30:1 - F2B15-24GN-30S/2GN30K | StepperOnline

F2B15-24GN-30S/2GN30K

Tipo de eje de salidaD

Tensión nominal(V)24

Corriente nominal(A)1.10

Tamaño(mm)60 x 60

Consulta

Descargas

F2B15-24GN-30S_2GNXXK_Manual.pdfPDF · 1.27MB F2B15-24GN-30S_2GN30K_Full_Datasheet.pdfPDF · 46.04KB F2B15-24GN-30S_2GN30K.STEPSTEP · 3.63MBInicie sesión para descargar

Misma serie

Modelo	Tipo de eje de salida	Tensión nominal(V)	Corriente nominal(A)	Tamaño(mm)	Precio	Existencias
57BLR50-24-01-HG10	Chavetero	24	5.00	Nema 23 (57 x 57)	€0.00	En stock
57BLR70-24-02-HG100	Chavetero	24	10.40	Nema 23 (57 x 57)	€59.57	En stock
57BLR90-24-01-HG100	Chavetero	24	14.00	Nema 23 (57 x 57)	€63.82	En stock
57BYA74-24-01-PG100	Chavetero	24	5.70	⌀57	€63.28	En stock
57BYA74-24-01-PG27	Chavetero	24	5.70	⌀57	€58.76	En stock
F2B15-24GN-30S/2GN100K	D	24	1.10	60 x 60	€25.62	En stock
F2B15-24GN-30S/2GN10K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN15K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN200K	D	24	1.10	60 x 60	€25.62	En stock
F2B15-24GN-30S/2GN20K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN30K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN3K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN3K-SALE	D	24	1.10	60 x 60	€22.95	En stock
F2B15-24GN-30S/2GN50K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN50K-SALE	D	24	1.10	60 x 60	€24.17	En stock
F2B15-24GN-30S/2GN5K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN100K	D	48	0.60	60 x 60	€25.62	En stock
F2B15-48GN-30S/2GN10K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN15K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN200K	D	48	0.60	60 x 60	€25.62	En stock
F2B15-48GN-30S/2GN20K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN30K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN3K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN50K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN5K	D	48	0.60	60 x 60	€23.16	En stock
F2B40-24GL-30S/2GL150RC	Hueco	24	2.50	60 x 60	€37.90	En stock
F2B40-24GL-30S/2GL30RC	Hueco	24	2.50	60 x 60	€37.90	En stock
F3B40-24GN-30S/3GN100K	Chavetero	24	2.50	70 x 70	€30.70	En stock
F3B40-24GN-30S/3GN10K	Chavetero	24	2.50	70 x 70	€27.90	En stock
F3B40-24GN-30S/3GN15K	Chavetero	24	2.50	70 x 70	€27.90	En stock

Ver todo en la categoría

Motor BLDC de engranajes 24V 15W 100RPM 1,05Nm(148,69oz.in) Caja de engranajes rectos 30:1

Este es un motor de engranajes CC sin escobillas de 24V y 15W con una brida de 60x60mm. La caja de c... Leer más

0 opiniones • Escribir una opinión

desde

€24.39

5 + €23.70

10 + €23.04

50 + €22.42

100 + €21.84

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

EE. UU. (+€4.87)

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

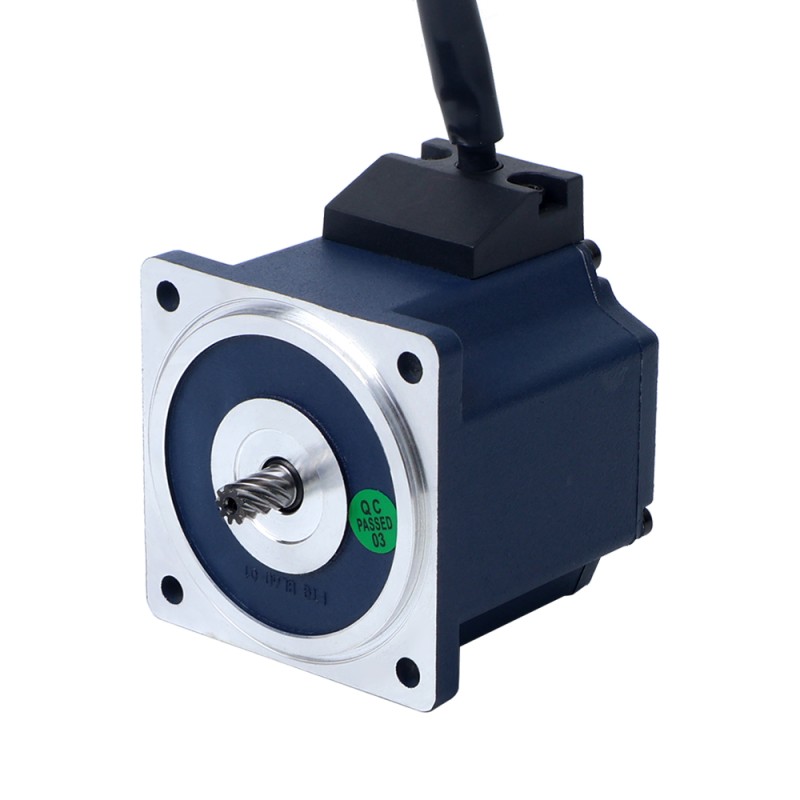

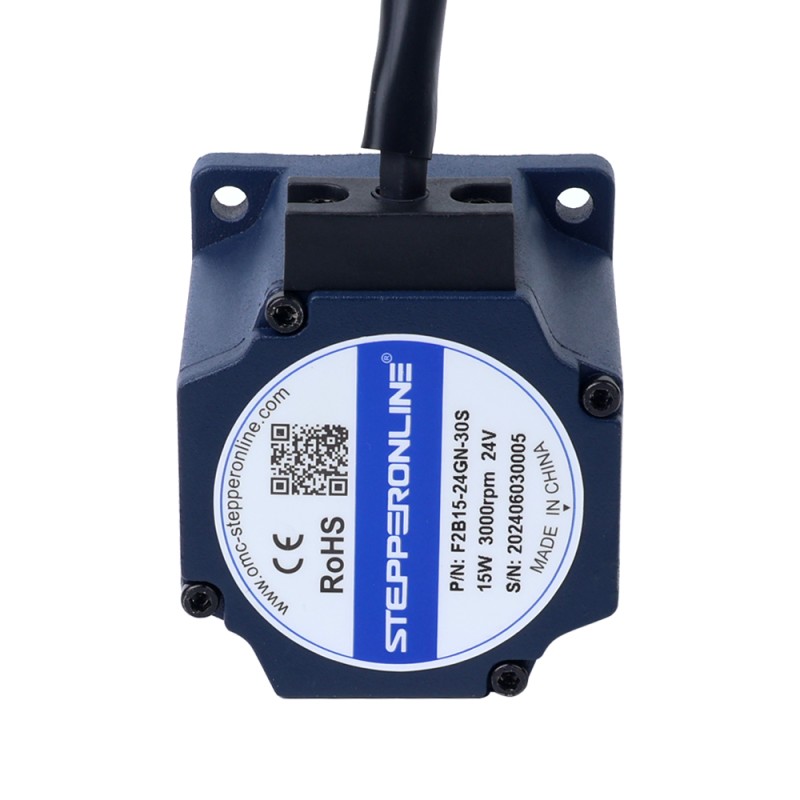

Este es un motor de engranajes CC sin escobillas de 24V y 15W con una brida de 60x60mm. La caja de cambios recta 30:1 incorporada lleva la velocidad y el par a 100rpm y 1,05Nm(148,69oz.in). Debido a su estructura compacta, alta eficiencia, bajo nivel de ruido, larga vida útil y gran capacidad de control, los motores de engranajes CC sin escobillas se utilizan ampliamente en automatización industrial, electrodomésticos, equipos médicos, industria automotriz y campos aeroespaciales, etc.

El controlador BLDC recomendado para este motor es BLD-305S.

Especificaciones eléctricas

P/N: F2B15-24GN-30S/2GN30K
Número de fase del motor: 3
Número de polos del motor: 10
Corriente nominal: 1.10A
Tensión nominal: 24V
Velocidad nominal: 100rpm
Clasificado esfuerzo de torsión: 1,05Nm(148,69oz.in)
Corriente sin carga: 0,60A
Potencia nominal: 15W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida útil: más de 5000 horas

Especificaciones físicas

Tamaño del marco: 60 x 60mm
Longitud total: 97mm
Tipo de caja de cambios: Caja de engranajes rectos
Relación de transmisión: 30:1
Tipo de eje: tipo D
Diámetro del eje: Φ8mm
Longitud del eje: 30mm
Rodamiento: Bola de ranura profunda
Peso: 1,06kg

conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	1.10
Corriente sin carga(A)	0.6
Nº de fase	3
Par nominal(Nm)	1.05
Potencia nominal(W)	15
Tensión nominal(V)	24
Velocidad nominal(rpm)	100
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	8
Longitud del cuerpo(mm)	97
Longitud del eje(mm)	30
Relación de transmisión(xx:1)	30
Tamaño(mm)	60 x 60
Tipo de caja de cambios	Caja de cambios recta cuadrado
Tipo de eje de salida	D
