Name: Motor BLDC de engranajes 24V 150W 20RPM 50,00Nm(7080,58oz.in) 150:1 con caja de cambios de eje hueco paralelo
Brand: STEPPERONLINE
SKU: F55B150-24GL-30S/5GL150RC
Price: 57.03 EUR
Availability: InStock

Motor CC sin escobillas con engranaje de 24V 150W 20RPM 50,00Nm(7080,58oz.in) 150:1 con caja de cambios de eje hueco paralelo - F55B150-24GL-30S/5GL150RC | StepperOnline UK

F55B150-24GL-30S/5GL150RC

Tipo de eje de salidaHueco

Tensión nominal(V)24

Corriente nominal(A)8.00

Tamaño(mm)90 x 90

Consulta

Descargas

F55B150-24GL-30S_5GL150RC_Full_Datasheet.pdfPDF · 61.03KB F55B150-24GL-30S_5GL150RC.STEPSTEP · 4.17MBInicie sesión para descargar

Misma serie

Modelo	Tipo de eje de salida	Tensión nominal(V)	Corriente nominal(A)	Tamaño(mm)	Precio	Existencias
57BLR50-24-01-HG10	Chavetero	24	5.00	Nema 23 (57 x 57)	€0.00	En stock
57BLR70-24-02-HG100	Chavetero	24	10.40	Nema 23 (57 x 57)	€59.57	En stock

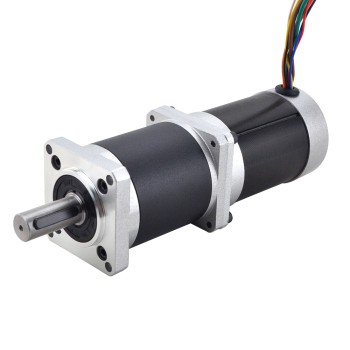

57BLR90-24-01-HG100	Chavetero	24	14.00	Nema 23 (57 x 57)	€63.82	En stock
57BYA74-24-01-PG100	Chavetero	24	5.70	⌀57	€63.28	En stock
57BYA74-24-01-PG27	Chavetero	24	5.70	⌀57	€58.76	En stock
F2B15-24GN-30S/2GN100K	D	24	1.10	60 x 60	€25.62	En stock
F2B15-24GN-30S/2GN10K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN15K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN200K	D	24	1.10	60 x 60	€25.62	En stock
F2B15-24GN-30S/2GN20K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN30K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN3K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-24GN-30S/2GN3K-SALE	D	24	1.10	60 x 60	€22.95	En stock
F2B15-24GN-30S/2GN50K	D	24	1.10	60 x 60	€24.39	En stock
F2B15-24GN-30S/2GN50K-SALE	D	24	1.10	60 x 60	€24.17	En stock
F2B15-24GN-30S/2GN5K	D	24	1.10	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN100K	D	48	0.60	60 x 60	€25.62	En stock
F2B15-48GN-30S/2GN10K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN15K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN200K	D	48	0.60	60 x 60	€25.62	En stock
F2B15-48GN-30S/2GN20K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN30K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN3K	D	48	0.60	60 x 60	€23.16	En stock
F2B15-48GN-30S/2GN50K	D	48	0.60	60 x 60	€24.39	En stock
F2B15-48GN-30S/2GN5K	D	48	0.60	60 x 60	€23.16	En stock
F2B40-24GL-30S/2GL150RC	Hueco	24	2.50	60 x 60	€37.90	En stock
F2B40-24GL-30S/2GL30RC	Hueco	24	2.50	60 x 60	€37.90	En stock
F3B40-24GN-30S/3GN100K	Chavetero	24	2.50	70 x 70	€30.70	En stock
F3B40-24GN-30S/3GN10K	Chavetero	24	2.50	70 x 70	€27.90	En stock
F3B40-24GN-30S/3GN15K	Chavetero	24	2.50	70 x 70	€27.90	En stock

Ver todo en la categoría

Motor BLDC de engranajes 24V 150W 20RPM 50,00Nm(7080,58oz.in) 150:1 con caja de cambios de eje hueco paralelo

Este es un motorreductor BLDC de 24V y 150W con una brida de 90x90mm. La caja de cambios de eje huec... Leer más

0 opiniones • Escribir una opinión

desde

€57.03

5 + €55.41

10 + €53.88

50 + €52.43

100 + €51.06

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

EE. UU. (+€14.15)

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

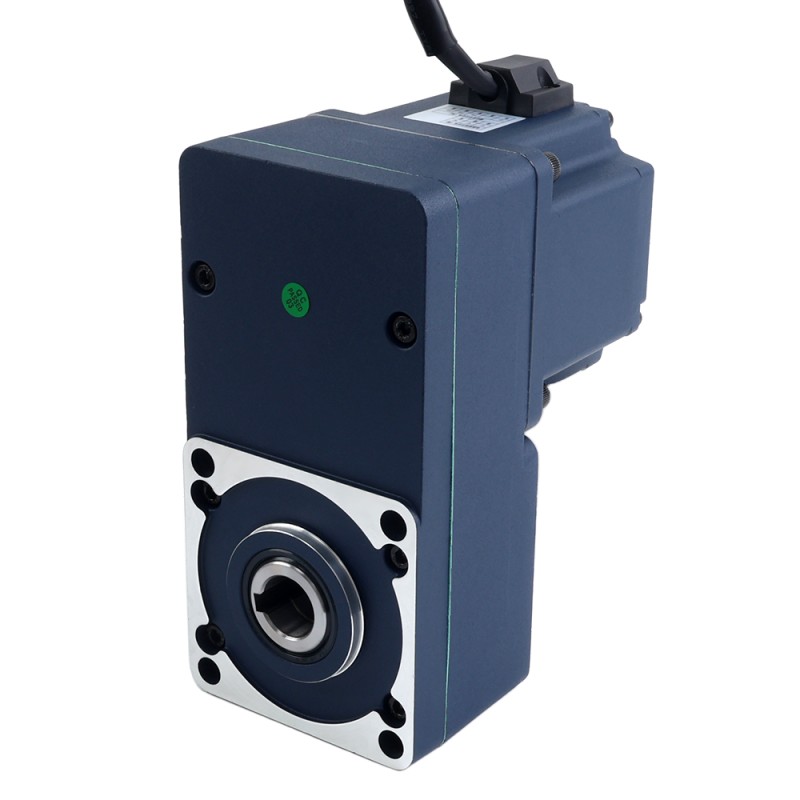

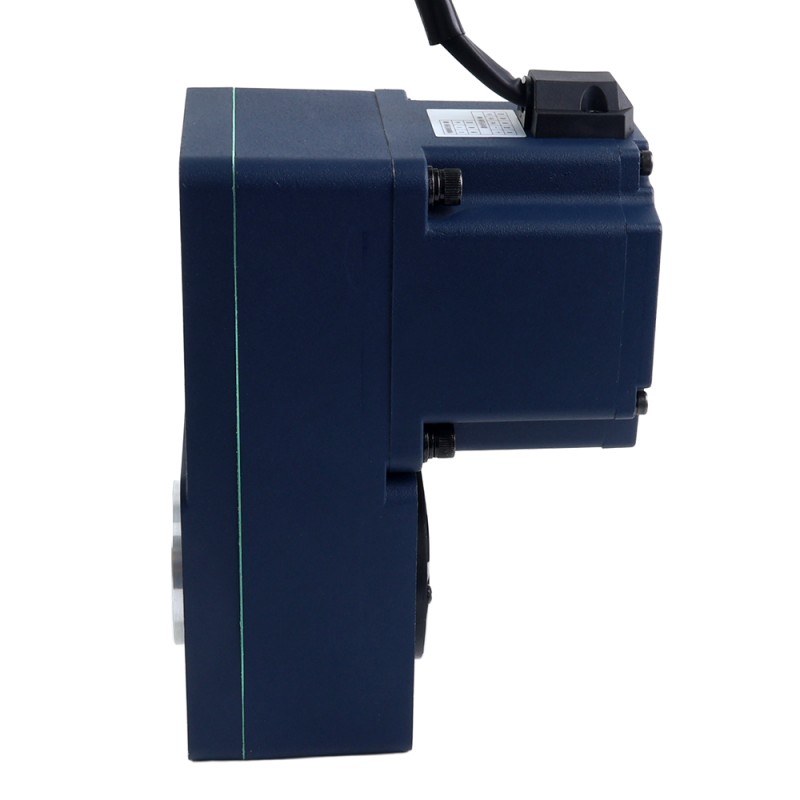

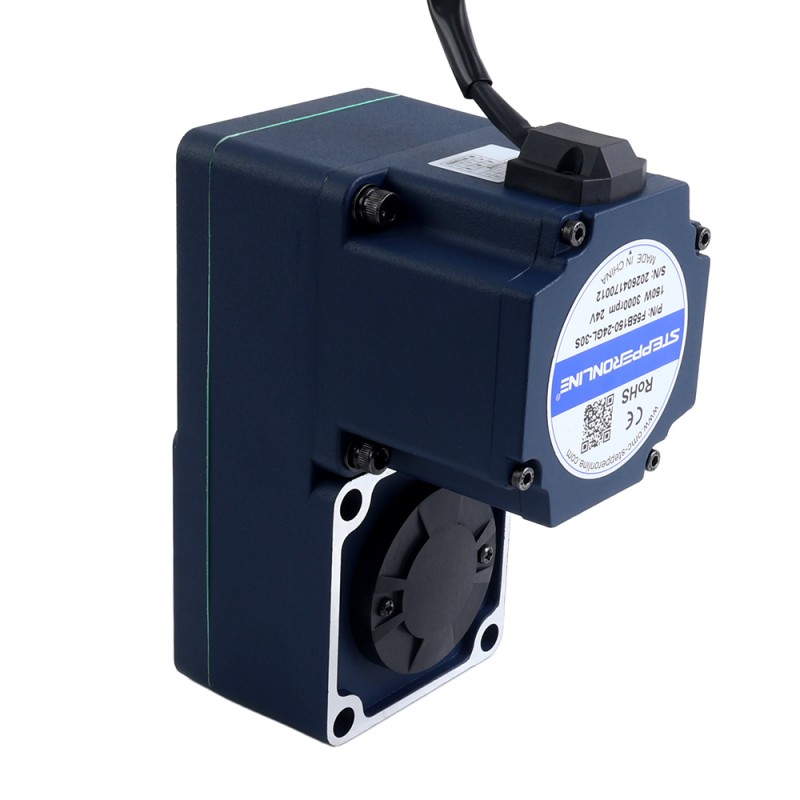

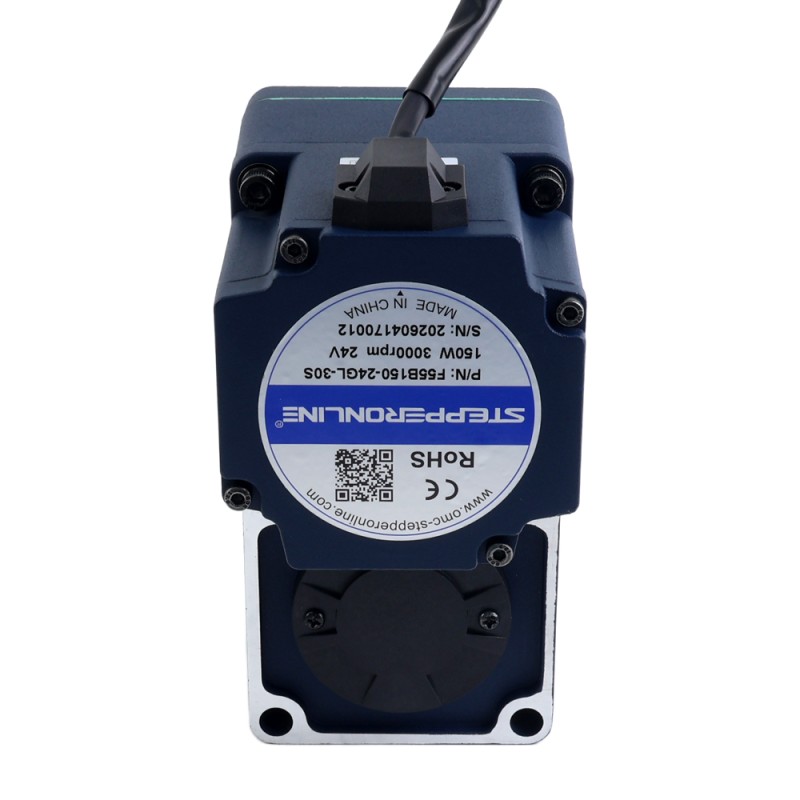

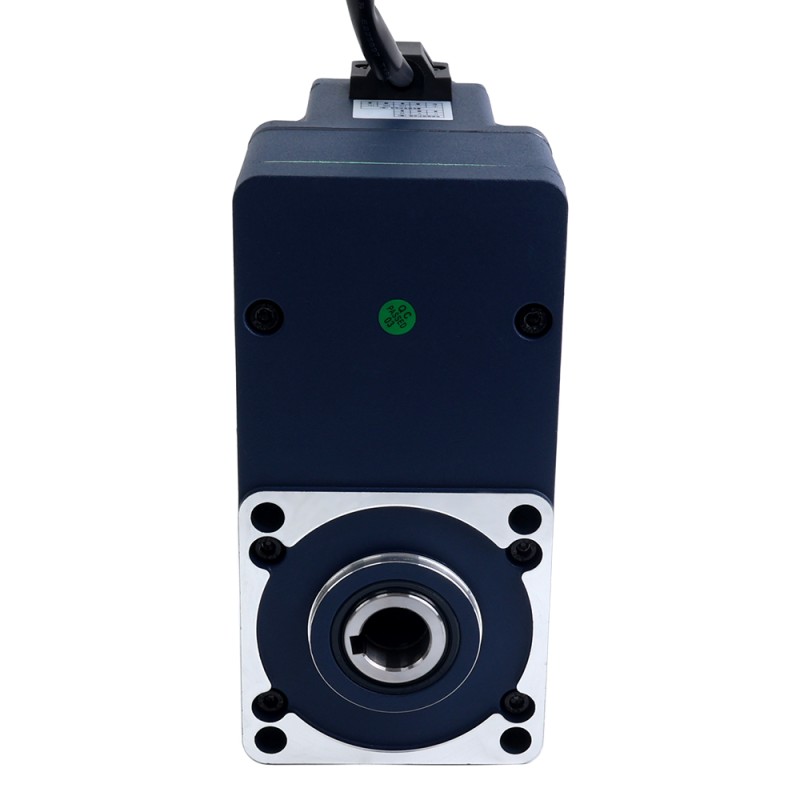

Este es un motorreductor BLDC de 24V y 150W con una brida de 90x90mm. La caja de cambios de eje hueco paralelo 150:1 integrada ofrece velocidad y par a 20rpm y 50,00Nm(7080,58oz.in). Debido a su estructura compacta, alta eficiencia, bajo nivel de ruido, larga vida útil y gran capacidad de control, los motores de engranajes CC sin escobillas se utilizan ampliamente en automatización industrial, electrodomésticos, equipos médicos, industria automotriz y campos aeroespaciales, etc.

El controlador BLDC recomendado para este motor es BLD-510B.

Especificaciones eléctricas

P/N: F55B150-24GL-30S/5GL150RC
Phase: 3
Número de polos del motor: 10
Tensión nominal: 24V
Velocidad nominal: 20rpm
Clasificado esfuerzo de torsión: 50,00Nm(7080,58oz.in)
Corriente sin carga: 1,40A
Potencia nominal: 150W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida: Más de 5000 horas

Especificaciones físicas

Tamaño del marco: 90x90mm
Tipo de caja de cambios: Caja de cambios de eje hueco paralelo
Relación de caja de cambios: 150:1
Tipo de eje: Hueco
Diámetro del orificio: Φ20mm
Longitud del orificio: 69,5mm
Sensor: Sensor Hall
Rodamiento: Bola de ranura profunda
Peso: 3,98kg

Conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	8.00
Corriente sin carga(A)	1.4
Nº de fase	3
Par nominal(Nm)	50.00
Potencia nominal(W)	150
Tensión nominal(V)	24
Velocidad nominal(rpm)	20
Especificación Física
Con cambio	Sí
Longitud del cuerpo(mm)	181
Relación de transmisión(xx:1)	150
Tamaño(mm)	90 x 90
Tipo de caja de cambios	Caja de cambios paralela
Tipo de eje de salida	Hueco
