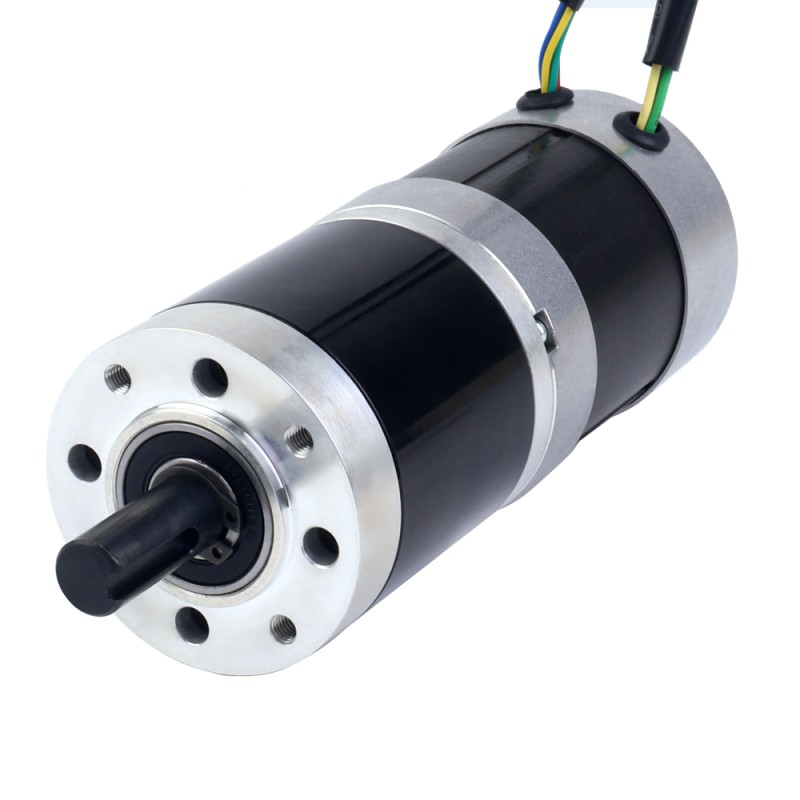

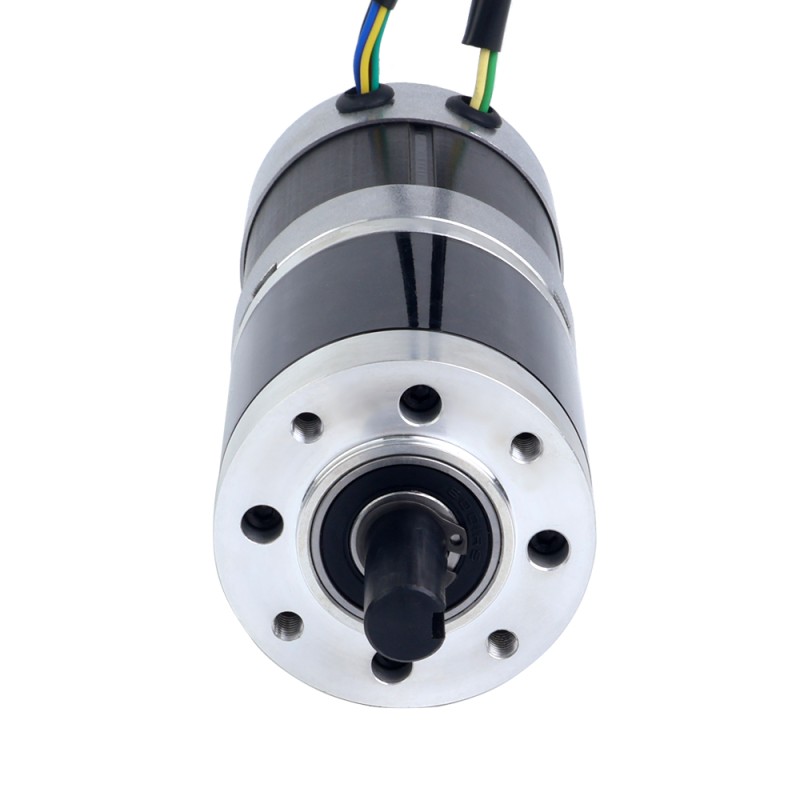

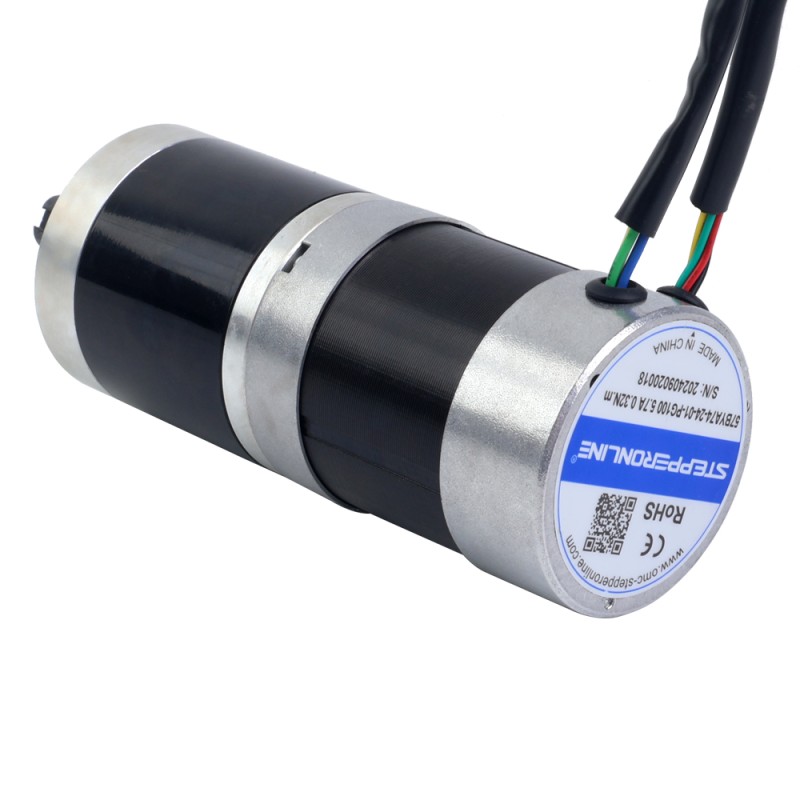

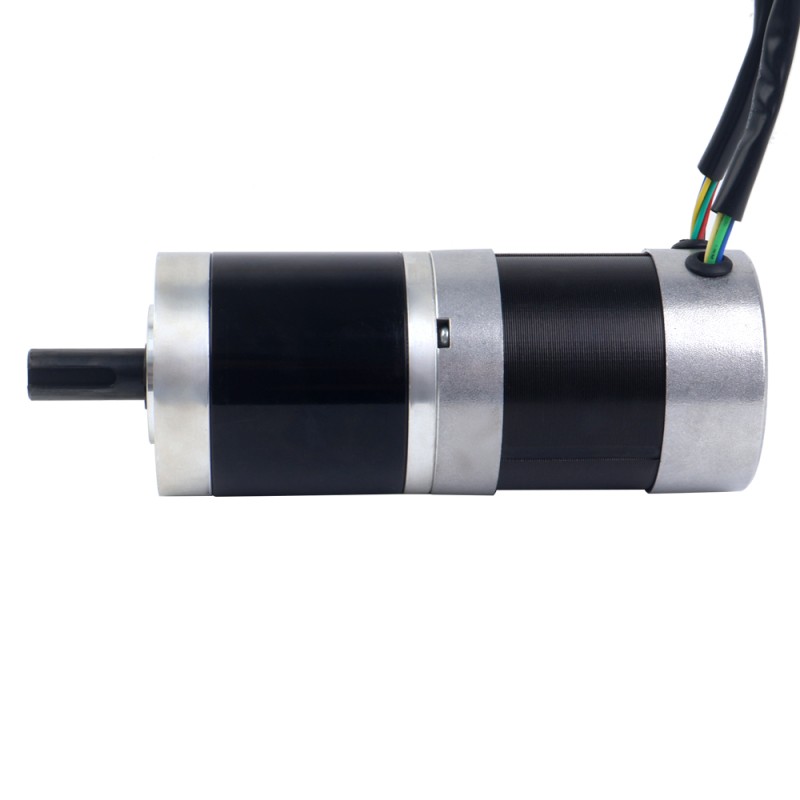

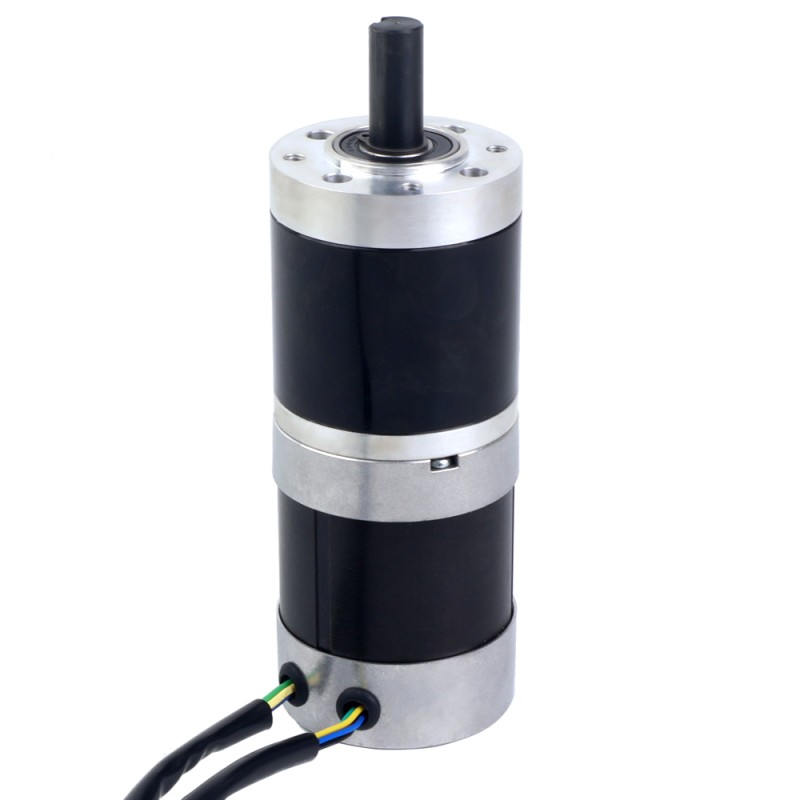

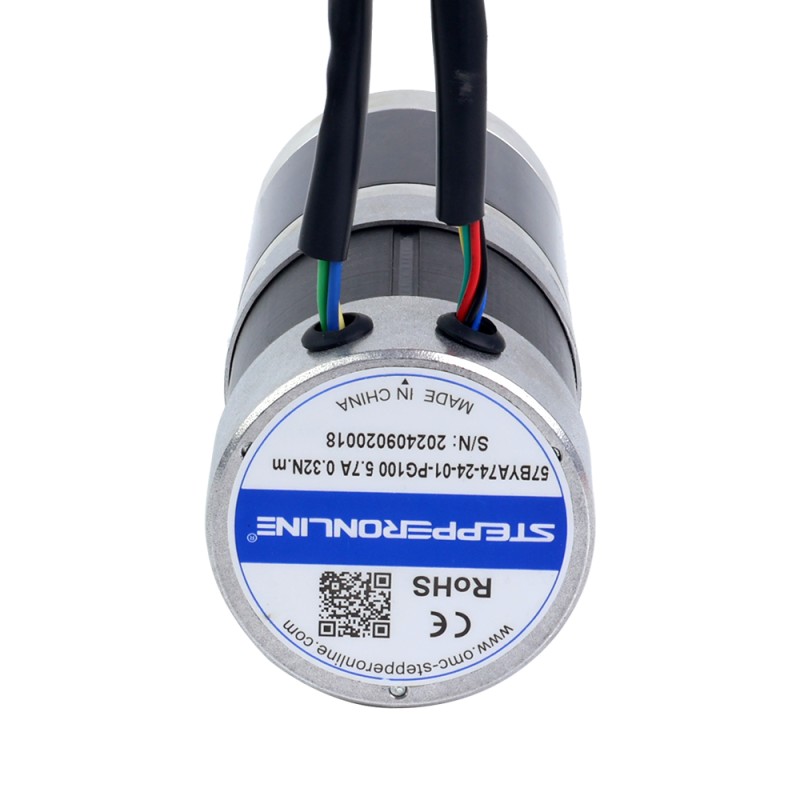

Motor BLDC con engranaje redondo de 24V y 101W caja de cambios planetaria redonda de 20,00Nm(2832,23oz.in) 100:1

Este es un motor BLDC redondo de 24V y 101W con una brida de Φ57mm. La caja de cambios planetaria redonda integrada 100:1 ofrece un par nominal de 20,00Nm(2832,23oz.in). El cuerpo cilíndrico general es más adecuado para la instalación en situaciones específicas.
Es la solución perfecta para aplicaciones de control de movimiento que requieren alto par, alta precisión, máxima eficiencia y estructura compacta, como equipos médicos, robótica y otras aplicaciones industriales, etc.

Especificación eléctrica

• P/N: 57BYA74-24-01-PG100
• Fase: 3
• Polacos: 4
• Tensión nominal: 24V
• Par nominal sin caja de cambios: 0,32Nm(45,32oz.in)
• Par nominal con caja de cambios: 20,00Nm(2832,23oz.in)
• Potencia nominal: 101W
• Velocidad nominal: 30rpm
• Velocidad sin caja de cambios: 3000rpm
• Corriente nominal: 5,70A
• Resistencia/fase: 0,43±10%Ohms
• Inductancia/fase: 1,18 ± 20 %mH
• EMF TRASERO: 4,8±5%V/krpm
• Sensor: PASILLO
• Clase de aislamiento: B 130°C[266°F]

Especificación física

• Tipo de caja de cambios: Caja de cambios planetaria redonda
• Relación de transmisión: 100:1
• Tamaño del marco: Φ57mm
• Longitud del cuerpo: 135,5mm
• Diámetro del eje: Φ12mm
• Longitud del eje: 30mm
• Tipo de eje: chavetero
• Número de clientes potenciales: 8
• Longitud del cable: 500mm
• Peso: 1,55kg

Conexión
