Motor BLDC con engranaje de 24V, 40W, 16,67RPM, 11,30Nm(1600,21oz.in), Caja de cambios de ángulo recto 180:1

Este es un motor de engranajes CC sin escobillas de 24V y 40W con una brida de 80x80mm. La caja de c... Leer más

0 opiniones • Escribir una opinión

desde

€54.92

5 + €53.36

10 + €51.89

50 + €50.50

100 + €49.18

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

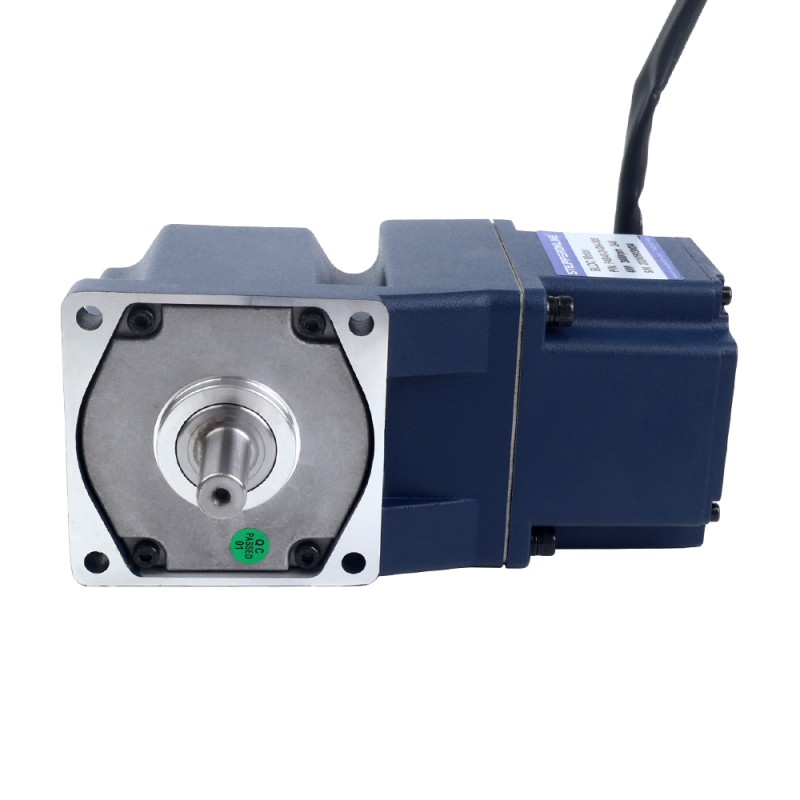

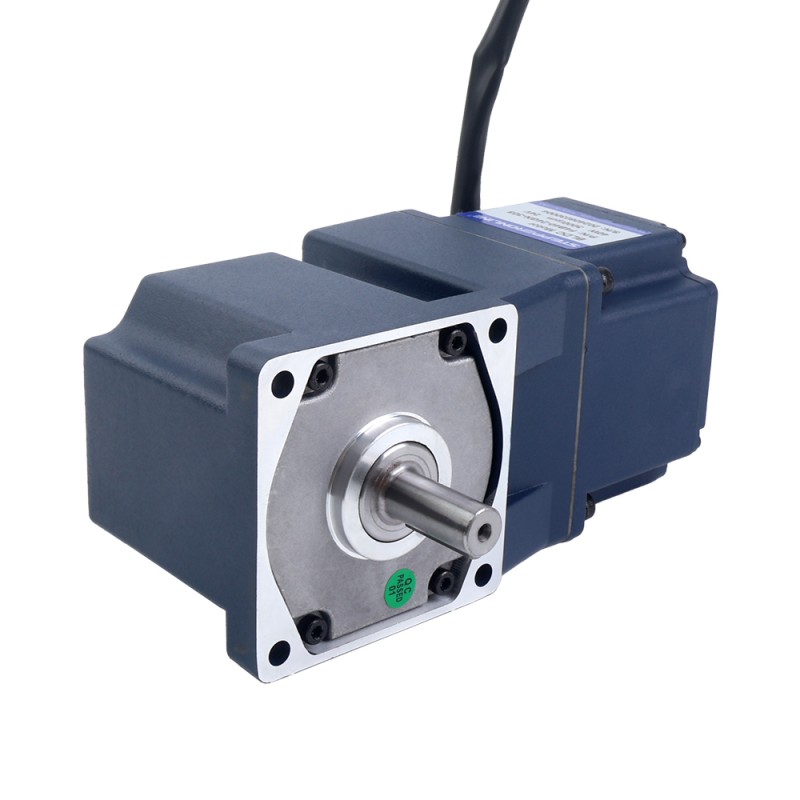

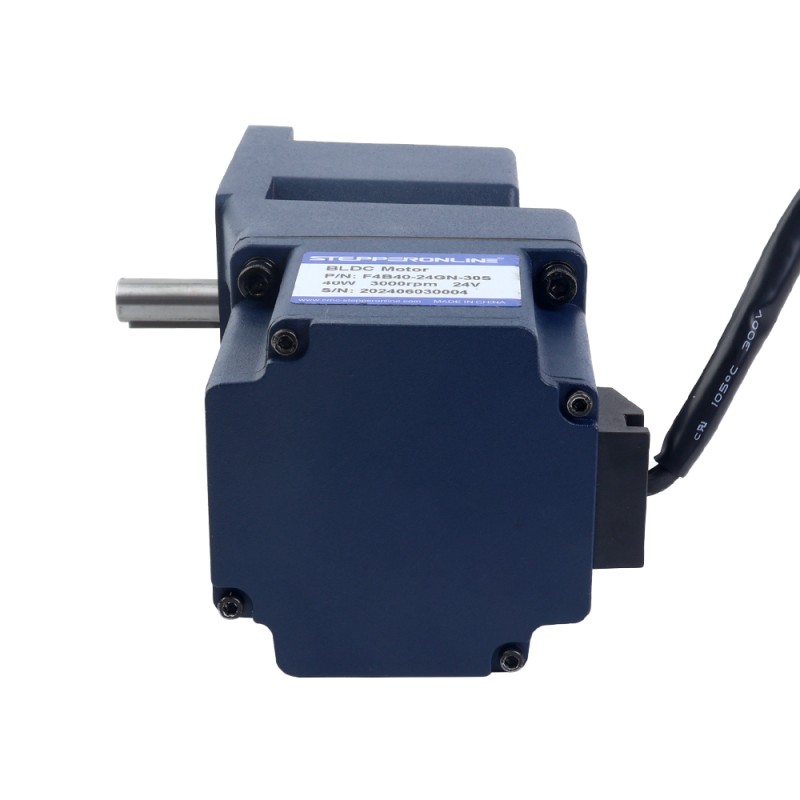

Este es un motor de engranajes CC sin escobillas de 24V y 40W con una brida de 80x80mm. La caja de cambios incorporada en ángulo recto con eje chavetero 180:1 ofrece velocidad y par a 16,67rpm y 11,30Nm(1600,21oz.in). Las ventajas de la caja de cambios en ángulo recto de transmisión eficiente, gran capacidad de carga, capacidad de cambiar la dirección de la transmisión y larga vida útil hacen que este motor sea ampliamente utilizado en automatización de producción industrial, equipos de embalaje logístico, equipos médicos, equipos mecánicos, equipos de fotografía y otros campos.

El controlador BLDC recomendado para combinar con este motor es BLD-305S.

Especificaciones eléctricas

P/N: F4B40-24GN-30S/4GN180RT
Número de fase del motor: 3
Número de polos del motor: 10
Corriente nominal: 2.50A
Tensión nominal: 24V
Velocidad nominal: 16,67rpm
Clasificado esfuerzo de torsión: 11,30Nm(1600,21oz.in)
Potencia nominal: 40W
Clase de aislamiento: E 120°C[248°F]
Resistencia de aislamiento: 50MΩ Min @500V
Vida útil: más de 5000 horas

Especificaciones físicas

Tamaño del marco: 80x80mm
La longitud del cuerpo incluye caja de cambios: 173mm

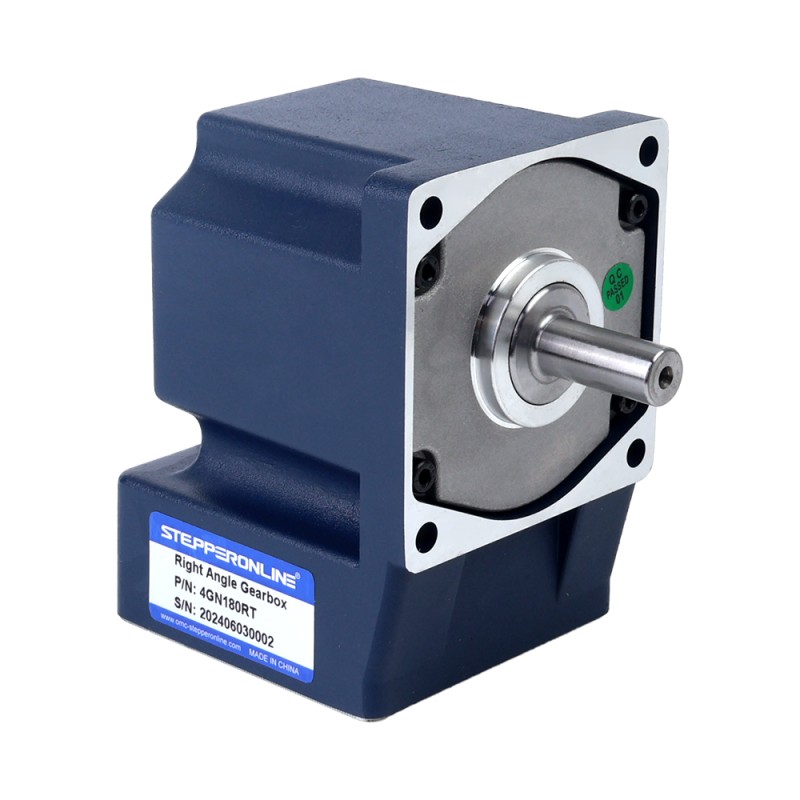

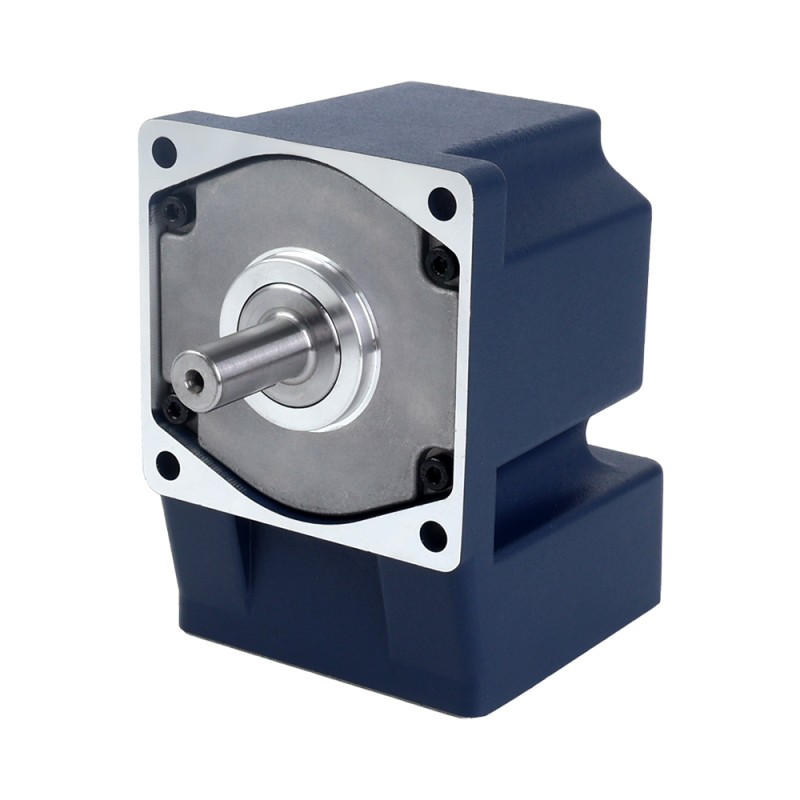

Tipo de caja de cambios: Caja de cambios de ángulo recto
Relación de transmisión: 180:1
Tipo de eje: Chavetero
Diámetro del eje: Φ12mm
Longitud del eje: 32mm
Sensor: Hall Sensor
Rodamiento: Bola de ranura profunda

conexión por medio de cables

1	2	3	4	5	6	7	8
U	W	Hb	Ha	V	-	Hc	+
Amarillo(grueso)	Azul(grueso)	Verde	Amarillo	Verde(grueso)	Negro	Azul	Rojo

Tipo de producto
Tipo de producto	Motor BLDC con engranajes
Especificación Eléctrica
Corriente nominal(A)	2.50
Nº de fase	3
Par nominal(Nm)	11.30
Potencia nominal(W)	40
Tensión nominal(V)	24
Velocidad nominal(rpm)	16.67
Especificación Física
Con cambio	Sí
Diámetro del eje(mm)	12
Longitud del cuerpo(mm)	173
Longitud del eje(mm)	32
Relación de transmisión(xx:1)	180
Tamaño(mm)	80 x 80
Tipo de caja de cambios	Caja de cambios en ángulo recto
Tipo de eje de salida	Chavetero
