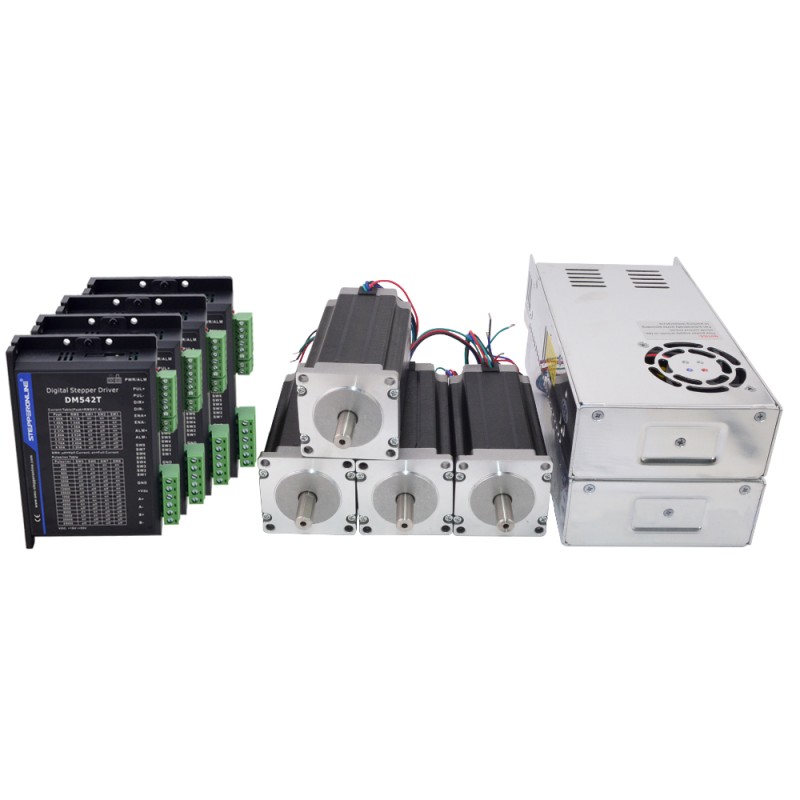

Kit de enrutador CNC de 4 ejes 3.0Nm(425oz.in) Motor paso a paso Nema 23 y Driver

• 4 x Digital Stepper Drive 1.0-4.2A 20-50VDC para Nema 17, 23, 24 Stepper Motor
• 4 x 3Nm(425oz.in) de motor paso a paso Nema 23
• 2 fuentes deAlimentación conmutadas de 250W, 36V, 7A, 115/230V.

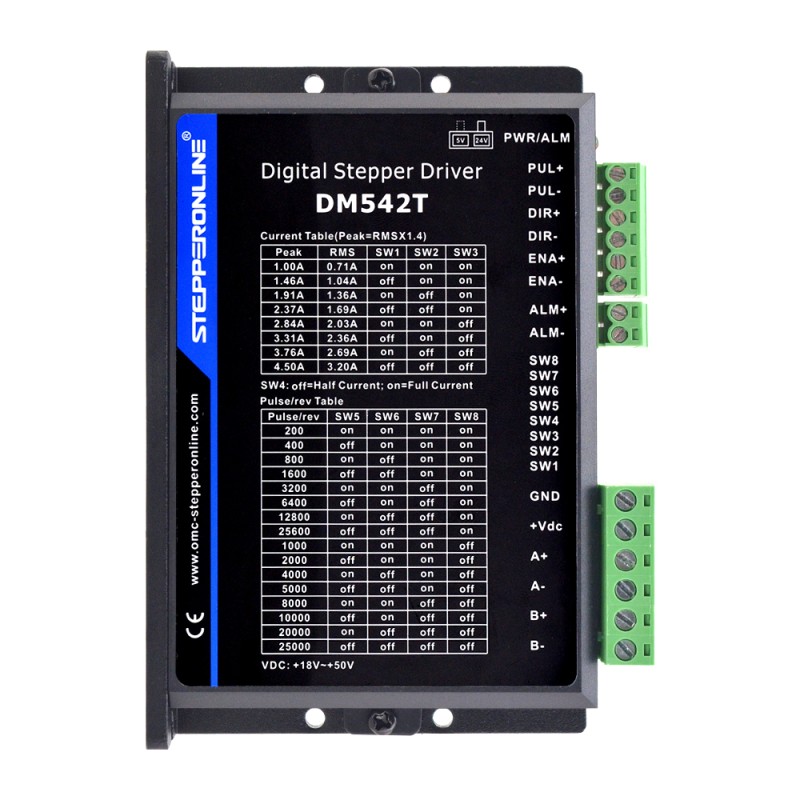

Especificación del Driver

• Voltaje de entrada 20-50VCC
• Anti-Resonance proporciona un par óptimo yAnula la inestabilidad de rango medio
• LAutoidentificación del motor y lAutoconfiguración de parámetros cuando se enciende ofrecen respuestas óptimas con diferentes motores
• Multi-Stepping permite una entrada de paso de baja resolución para producir una salida de micropaso másAlta, por lo que ofrece un movimiento del motor más suave
• 15 resoluciones de micropasos seleccionables, incluidas 400, 800, 1600, 3200, 6400, 12800, 25600, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 25000
• Arranque suave sin "salto" cuando se enciende
• 8 picos de corriente seleccionables, incluidos 1,00A, 1,46A, 1,91A, 2,37A, 2,84A, 3,31A, 3,76A, 4,20A
• Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamenteAislada
• ReducciónAutomática de corriente inactiva
• Adecuado para motores de 2 y 4 fases
• Soporta modo PUL/DIR
• Protecciones de sobretensión y sobrecorriente

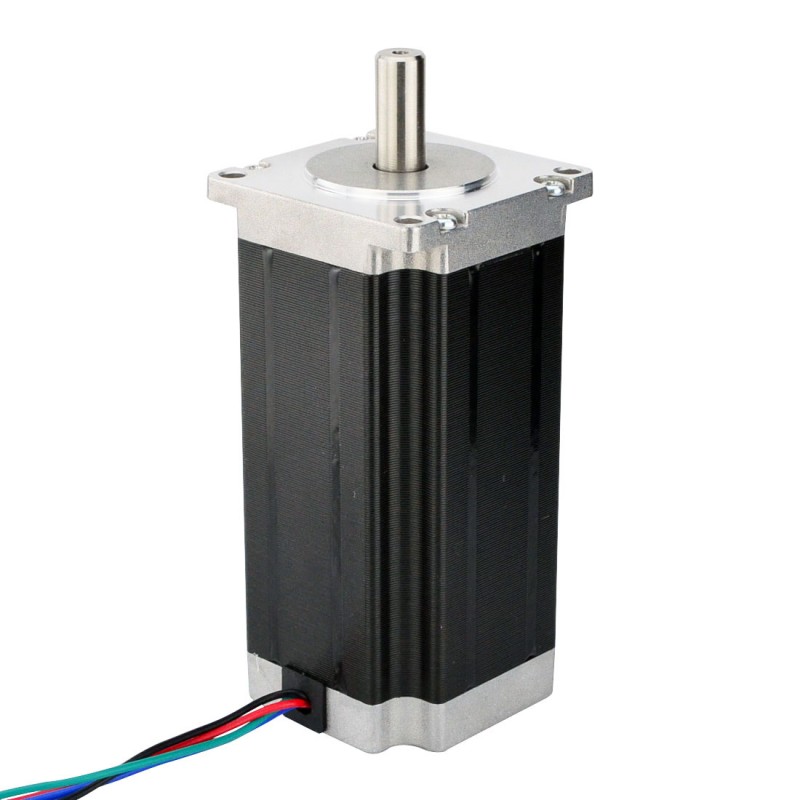

Especificación del motor

• Número de pieza del fabricante: 23HS45-3504S
• Tipo de motor: paso a paso bipolar
• Ángulo de paso: 1,8grados
• Par de retención: 3Nm(425oz.in)
• Corriente nominal/fase: 3.5A
• Resistencia de fase: 1,2ohmios
• Inductancia: 5mH±20%(1KHz)
• Tamaño del marco: 57 x 57mm
• Longitud del cuerpo: 113mm
• Diámetro del eje: Φ10mm
• Longitud del eje: 24mm
• Longitud del corte en D: 20mm
• Número de clientes potenciales: 4
• Longitud del cable: 400mm
• Peso: 1,6kg

Conexión

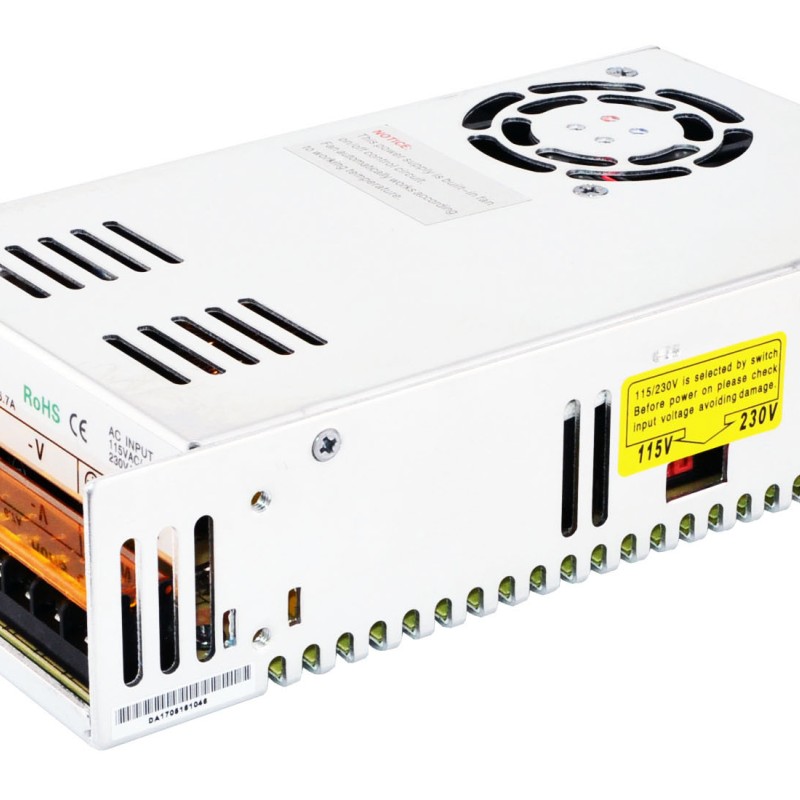

Especificación de potencia

• Salida de 36V CC 7A
• Rango deVoltaje de entrada de CA: 90~132V/180~264VAC
• 115V/230V CA seleccionado por interruptor
• Alta eficiencia bajo costo
• Refrigeración porAire forzado mediante unVentilador de CC incorporado
• Ondulación y guiñada de salida baja
• Protecciones contra sobrecorriente, sobrevoltaje, cortocircuito y sobrecalentamiento
• 215*115*50mm(largo xAncho xAlto)
