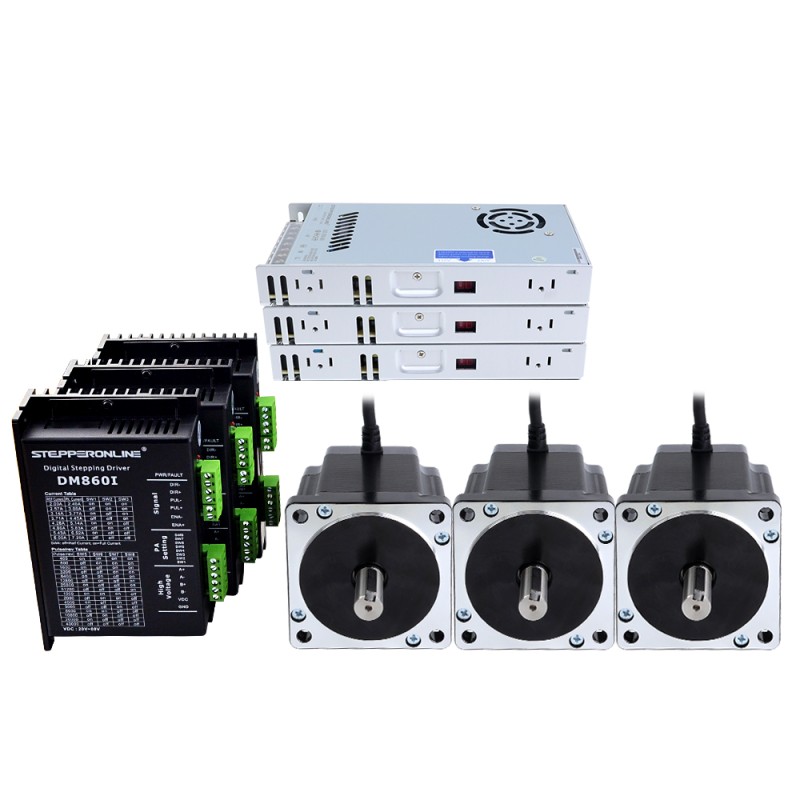

Kit CNC paso a paso de 3 ejes 8,0Nm(1132,89oz.in) Motor paso a paso Nema 34 y controlador y alimentación de 60V

Este kit CNC incluye:

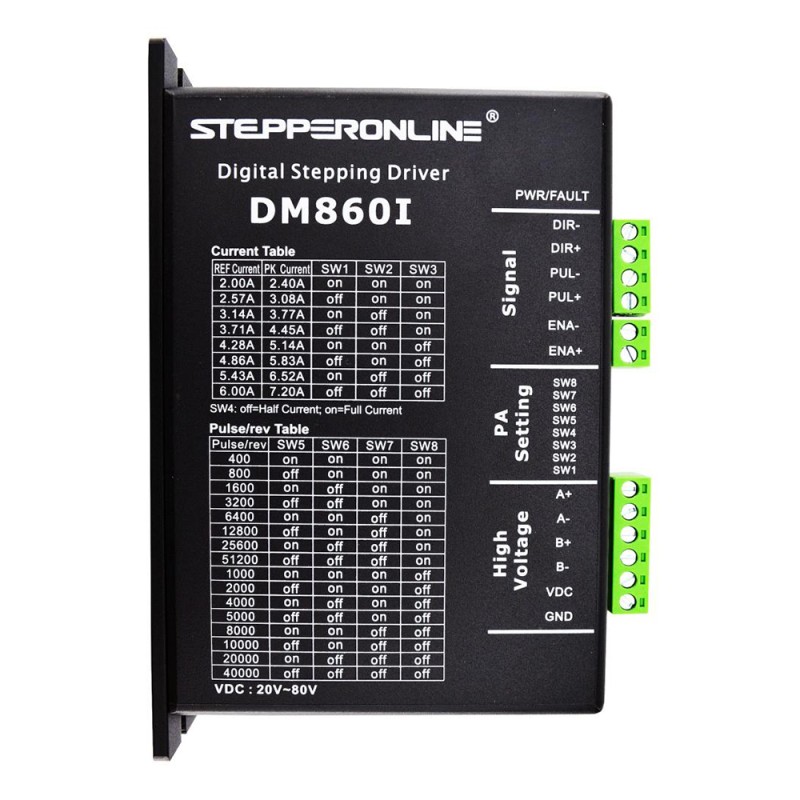

• 3 x DM860I: Unidad paso a paso digital 2.4-7.2A 20-80VDC para kit CNC de motor paso a paso Nema 34

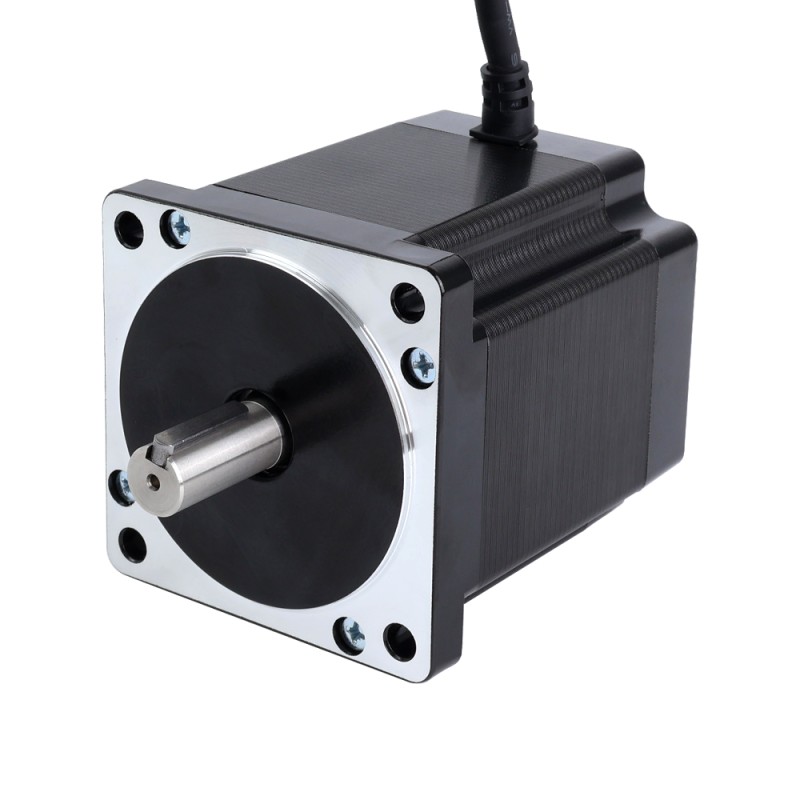

• 3 x 34HS39-6004S: Nema 34 Motor pasoA paso 8.0Nm(1132.89oz.in) 6.0A 86x86x98mm 4 Cables
• 3 x LE-350-60: Fuente de alimentación conmutada de 350W, 60V, 5,8A, 115/230V

Especificación del motor

• Número de pieza del fabricante: 34HS39-6004S
• Número de fases: 2
• Ángulo de paso: 1,8grados
• Par de retención: 8,0 Nm(1132,89oz.in)
• Corriente nominal/fase: 6,0A
• Resistencia de fase: 0,55ohms ± 10%
• Inductancia: 4,6 mH±20%(1 KHz)
• Tamaño delmArco: 86 x 86mm
• Longitud del cuerpo: 98mm
• Diámetro del eje: Φ14mm
• Longitud del eje: 32mm
• Longitud del eje del chavetero: 25mm
• Número de cables: 4
• Longitud del cable: 500mm
• Clase de aislamiento: B 130°C[266°F]

Especificación del controlador

• Corriente máxima de salida: 2,4~7,2A(6,0RMS)
• Voltaje de entrada: +20~80VCC
• Corriente de señal lógica: 7~16mA(típica 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 100MΩ
• Admite modos PUL/DIR y CW/CCW
• Reducción automática de corriente inactiva
• Adecuado para motores bifásicos y trifásicos
• Arranque suave sin "salto" cuando está encendido
• Protección contra sobretensión y sobrecorriente
• La antirresonancia proporciona un par óptimo y anula la inestabilidad de rango medio
• Frecuencia de entrada de pulsos de hasta 200KHz, compatible con TTL y entrada ópticamente aislada
• 8 corrientes máximas seleccionables que incluyen 2,40A, 3,08A, 3,77A, 4,45A, 5,14A, 5,83A, 6,52A, 7,20A
• Tecnología de autoidentificación del motor y autoconfiguración de parámetros, ofrece respuestas óptimas con diferentes motores
• 16 resoluciones de micropasos seleccionables que incluyen 400, 800, 1600, 3200, 6400, 12800, 25600, 51200, 1000, 2000, 4000, 5000, 8000, 10000, 20000, 40000
• El paso múltiple permite una entrada de paso de baja resolución para producir una salida de micropaso más alta, por lo que ofrece un movimiento del motor más suave y también funciona bien como accionamiento CNC.

Especificación de energía

• Voltaje de entrada: 115/230VCA±20%
• Frecuencia de entrada: 47-63Hz
• Corriente de entrada: 40A/230VAC
• Voltaje de salida: 60V
• Corriente de salida: 5,8A
• Potencia de salida nominal: 350W
• Corriente de fuga: <0,5mA/230VCA
• Dimensiones: 215*115*30mm (largoxanchoxalto)
• Filtro EMI interno
• Alta eficiencia y bajo coste
• Enfriamiento por aire forzado mediante ventilador CC incorporado
• Protecciones contra sobrecorriente, sobretensión, cortocircuito y sobrecalentamiento
