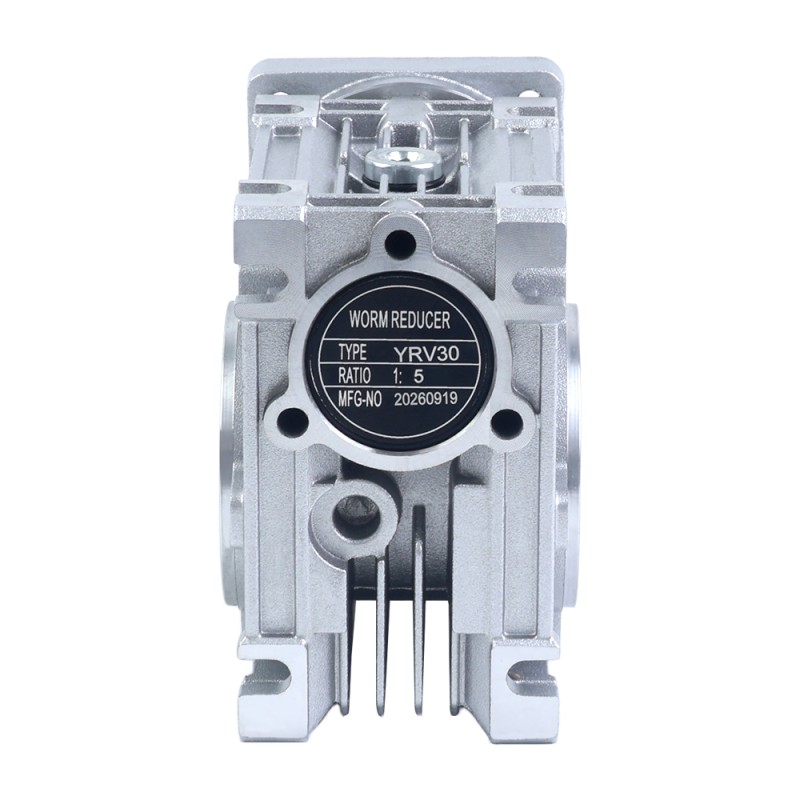

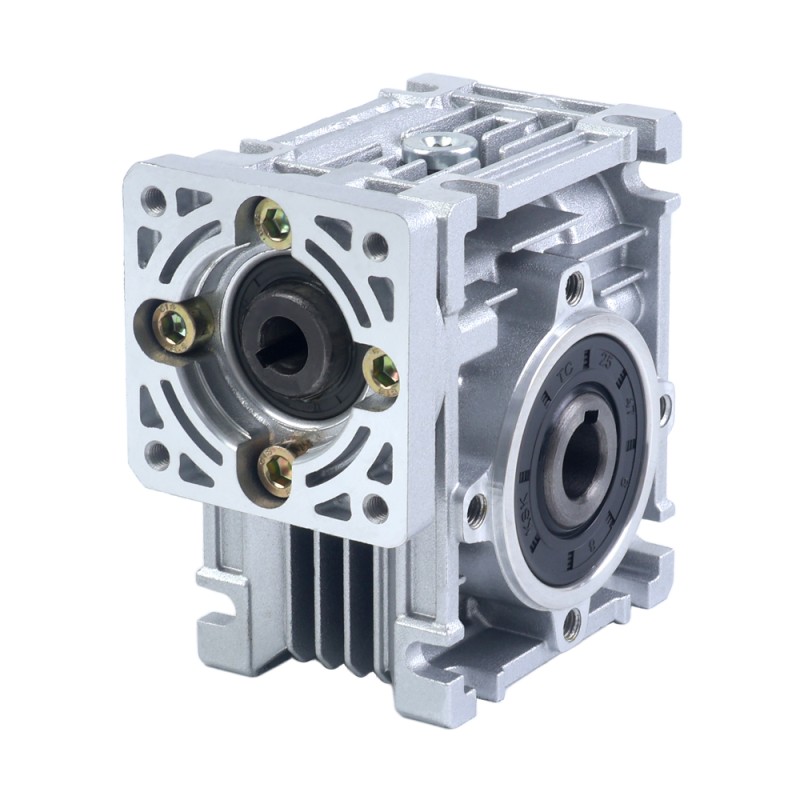

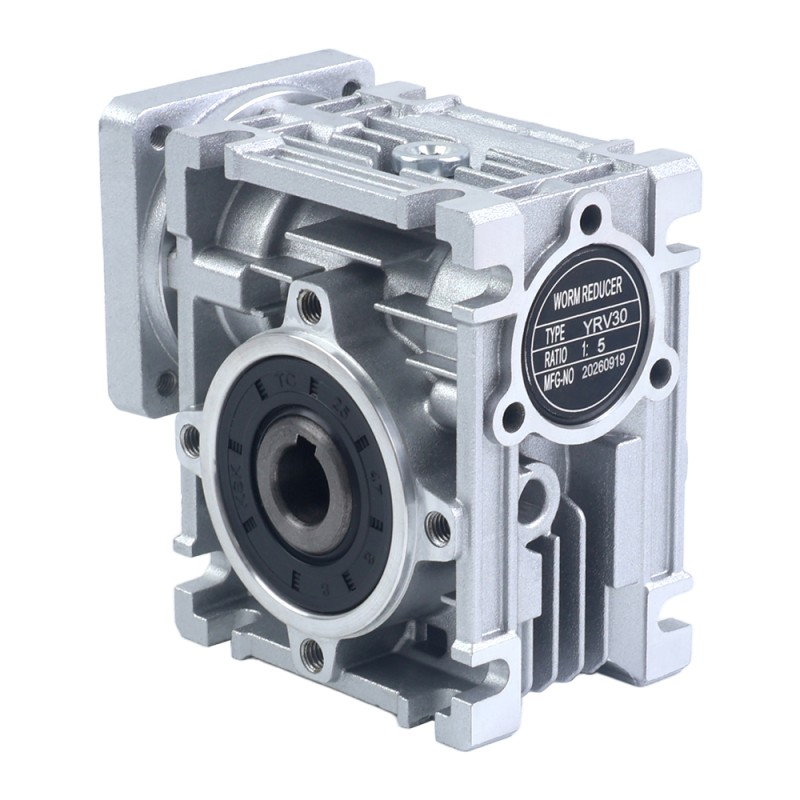

Diámetro del eje de entrada de 9mm YRV30 de la caja de engranajes helicoidales 5:1

El tamaño de esta caja de cambios es de 57mmx57mm y el diámetro del eje de entrada es de 9mm. Esta caja de engranajes helicoidales está diseñada para motor paso a paso Nema 23 u otro motor de tamaño 57mm x 57mm, el eje de salida está desplazado 90° desde el eje impulsor. Además de las cajas grandes, la ausencia de espacios en la estructura de la caja significa que está sellada herméticamente y sin mantenimiento. Evita que el lubricante se pierda fácilmente, se eche a perder y se cambie.

Característica

• Alto par y alta resistencia
• Rueda helicoidal: Bronce Cu Sn12 Ni2 (UNI7013-10)
• Excelente resistencia mecánica y particularmente ligero
• Las unidades de aluminio se suministran completas con aceite sintético y permiten posiciones de montaje universales, sin necesidad de modificar la cantidad de lubricante

Especificaciones de la caja de cambios

• Número de pieza: YRV30-G5-D9
• Tipo de caja de cambios: Caja de engranajes helicoidales
• Material del engranaje: Acero aleado
• Relación de transmisión: 5:1
• Torque de salida máximo permitido: 18 Nm (159,31 lb-in)
• Carga radial de salida máxima: 0,57kN

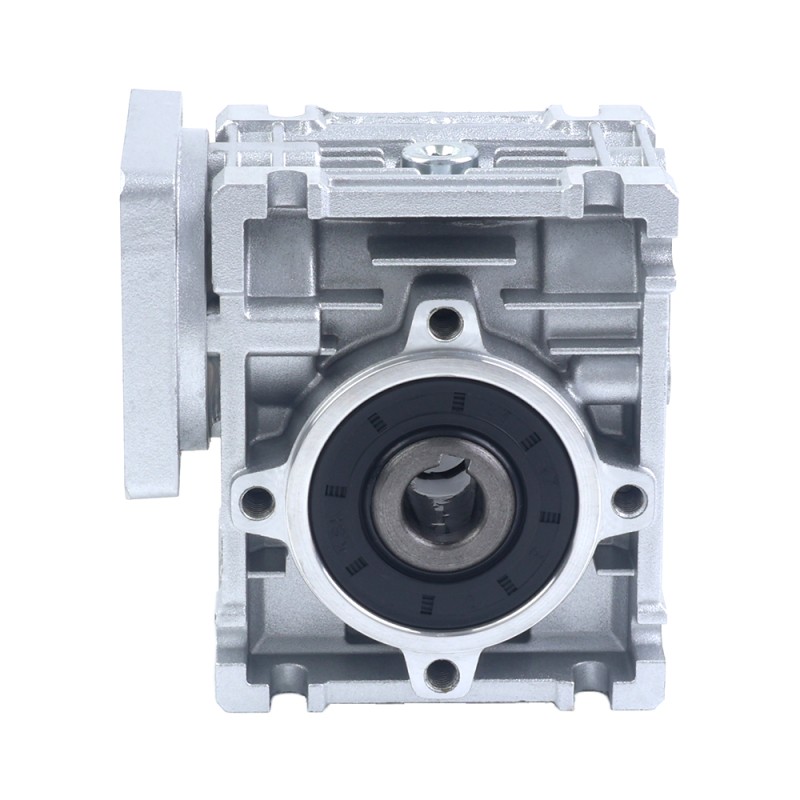

• Tipo de salida: orificio hueco
• Diámetro del orificio de salida: Φ14mm

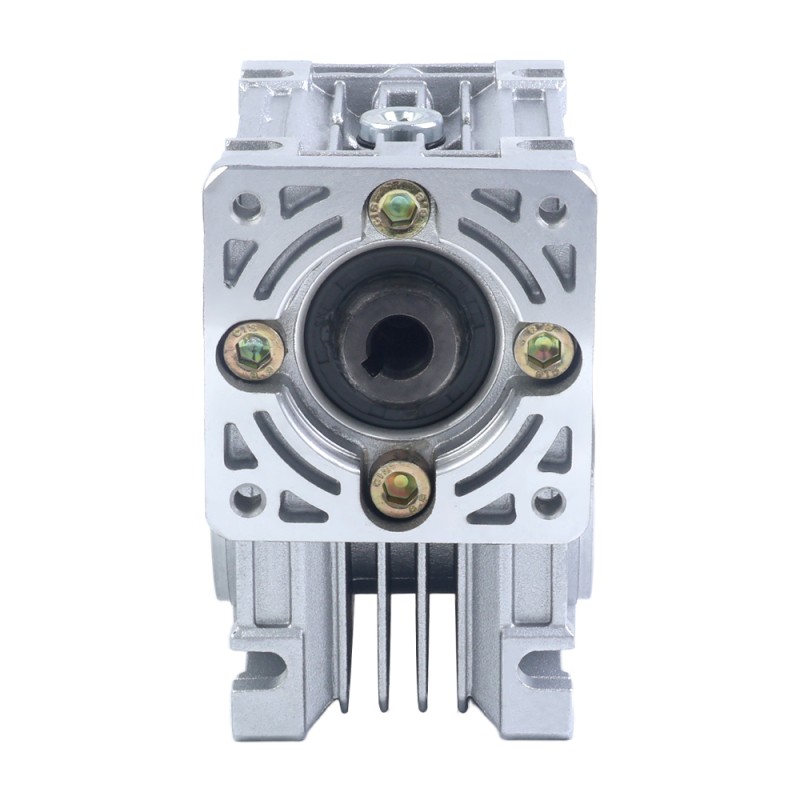

• Tipo de eje de entrada: chavetero
• Diámetro del eje de entrada: Φ9mm
• Longitud máxima del eje de entrada: 25mm

Nota

• Velocidad de entrada recomendada <=1500rpm.
• Debido al alto juego, los reductores helicoidales no son adecuados para aplicaciones de posicionamiento.
