Name: Caja de engranajes de transmisión armónica serie HHT 20arcsec Diámetro de entrada 14mm del ratio 50:1 Φ142mm
Brand: STEPPERONLINE
SKU: HHT-32-50-IV-D14
Price: 308.46 EUR
Availability: PreOrder

Diámetro de entrada armónico del contragolpe 20arcsec 14mm del ratio 50:1 de la caja de cambios armónica de la serie de HHT Φ142mm

Preordenar

HHT-32-50-IV-D14

Tamaño(mm)Φ142

Relación de transmisión(xx:1)50

Diámetro del eje de entrada(mm)14

Longitud de la caja de cambios(mm)84.5

Consulta

Descargas

HHT-32-50-IV-D14.stpSTP · 1.59MBInicie sesión para descargar HHT-32-50-IV-D14_Full_Datasheet.pdfPDF · 174.51KB

Misma serie

Modelo	Tamaño(mm)	Relación de transmisión(xx:1)	Diámetro del eje de entrada(mm)	Longitud de la caja de cambios(mm)	Precio	Existencias
HHT-14-100-I-D8	Φ70	100	8	23.5	€202.10	Bajo pedido
HHT-14-100-III-D14	Φ70	100	14	52.5	€223.37	Bajo pedido
HHT-14-100-IV-D6	Φ70	100	6	50.5	€223.37	Bajo pedido
HHT-14-50-I-D8	Φ70	50	8	23.5	€202.10	Bajo pedido
HHT-14-50-III-D14	Φ70	50	14	52.5	€223.37	Bajo pedido
HHT-14-50-IV-D6	Φ70	50	6	50.5	€223.37	Bajo pedido
HHT-17-100-I-D8	Φ80	100	8	26.5	€223.37	Bajo pedido
HHT-17-100-III-D19	Φ80	100	19	56.5	€244.64	Bajo pedido
HHT-17-100-IV-D8	Φ80	100	8	56	€244.64	Bajo pedido
HHT-17-50-I-D8	Φ80	50	8	26.5	€223.37	Bajo pedido
HHT-17-50-III-D19	Φ80	50	19	56.5	€244.64	Bajo pedido
HHT-17-50-IV-D8	Φ80	50	8	56	€244.64	Bajo pedido
HHT-20-100-I-D14	Φ90	100	14	29	€234.01	Bajo pedido
HHT-20-100-I-D14-D	Φ90	100	14	29	€234.01	Bajo pedido
HHT-20-100-IV-D10	Φ90	100	10	63.5	€265.92	Bajo pedido
HHT-20-50-I-D14	Φ90	50	14	29	€234.01	Bajo pedido
HHT-20-50-IV-D10	Φ90	50	10	63.5	€265.92	Bajo pedido
HHT-25-100-I-D14	Φ110	100	14	34	€244.64	Bajo pedido
HHT-25-100-IV-D14	Φ110	100	14	72.5	€287.20	Bajo pedido
HHT-25-50-I-D14	Φ110	50	14	34	€244.64	Bajo pedido
HHT-25-50-IV-D14	Φ110	50	14	72.5	€287.20	Bajo pedido
HHT-32-100-I-D19	Φ142	100	—	42	€287.20	Bajo pedido

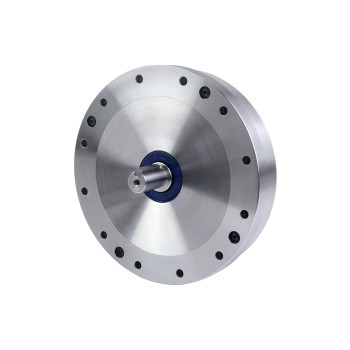

HHT-32-100-IV-D14	Φ142	100	14	84.5	€308.46	Bajo pedido
HHT-32-50-I-D19	Φ142	50	19	42	€287.20	Bajo pedido
HHT-32-50-IV-D14	Φ142	50	14	84.5	€308.46	Bajo pedido
HHT-40-100-I-D19	Φ170	100	19	51	€393.56	Bajo pedido
HHT-40-100-IV-D16	Φ170	100	16	100	€414.83	Bajo pedido
HHT-40-50-I-D19	Φ170	50	19	51	€393.56	En stock
HHT-40-50-IV-D16	Φ170	50	16	100	€414.83	Bajo pedido

Caja de engranajes de transmisión armónica serie HHT 20arcsec Diámetro de entrada 14mm del ratio 50:1 Φ142mm

Esta Caja de cambios armónica tiene una Relación de transmisión de 50, un Tamaño del marco de Φ142mm... Leer más

0 opiniones • Escribir una opinión

desde

€308.46

5 + €297.92

10 + €288.07

50 + €278.85

100 + €270.21

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Esta Caja de cambios armónica tiene una Relación de transmisión de 50, un Tamaño del marco de Φ142mm y un Diámetro del eje de entrada de 14mm y un contragolpe máximo de 20arcsec.
La Caja de cambios armónicas serie HHT cuenta con un generador de ondas integrado con su propio eje de entrada y estructura compacta. El flexspline y el rígido están conectados a través de cojinetes transversales de alta rigidez, lo que lo convierte en un producto modular fácil de operar. Puede fijarse por cualquiera de sus extremos, rígido o flexible, para conexión de salida.
Caracterizada por un diseño ultraplano, liviano y compacto, esta serie es ampliamente utilizada en robots humanoides, máquinas herramienta metálicas, equipos médicos, equipos de comunicación, etc.

Características clave

Entrada y salida coaxiales
Alta capacidad de par y alta rigidez
Excelente precisión de posicionamiento y precisión de rotación
La leva del generador de olas tiene su propio eje de entrada y puede corresponder a varias formas de entrada
Rodamientos de soporte interiores, estructura completamente sellada y fácil instalación
Diseño de estructura compacto y simple con reacción de baja a nula, conectado directamente al motor

Especificaciones de la caja de cambios

Número de pieza: HHT-32-50-IV-D14
Tipo de caja de cambios: Caja de cambios armónica
Material del engranaje: Acero aleado
Relación de transmisión: 50:1
Juego en vacío: <=20arcsec
Par nominal (velocidad de entrada 2000rpm): 76.00Nm(10762.49oz.in)
Momento Par permitido: 382.00Nm(54095.65oz.in)
Par máximo de arranque y parada: 216.00Nm(30588.12oz.in)
Velocidad máxima de entrada permitida: 4800rpm
Velocidad de entrada promedio permitida: 3500rpm
Carga axial máxima: 6KN
Carga radial máxima: 15KN
Vida de servicio: 10000hours

Especificaciones físicas

Tamaño del marco: Φ142mm
Longitud de la caja de cambios: 84.5mm
Tipo de eje de entrada: chavetero
Diámetro del eje de entrada: Φ14mm

Entorno operativo(Tj = 25℃/77℉)

Temperatura ambiente: 0-40℃
Sin salpicaduras de agua o aceite
No exponer a gases corrosivos o explosivos
Sin polvo como el polvo metálico

Especificación Eléctrica
Par nominal/2000rpm(Nm)	76.00
Velocidad de entrada promedio permitida(rpm)	3500
Especificación Física
Clasificación del IP	65
Diámetro del eje de entrada(mm)	14
Juego	<=20 arcsec
Longitud de la caja de cambios(mm)	84.5
Material del engranaje	Acero aleado
Producción en serie	HHT
Relación de transmisión(xx:1)	50
Tamaño(mm)	Φ142
Tipo de caja de cambios	Caja de cambios armónica
