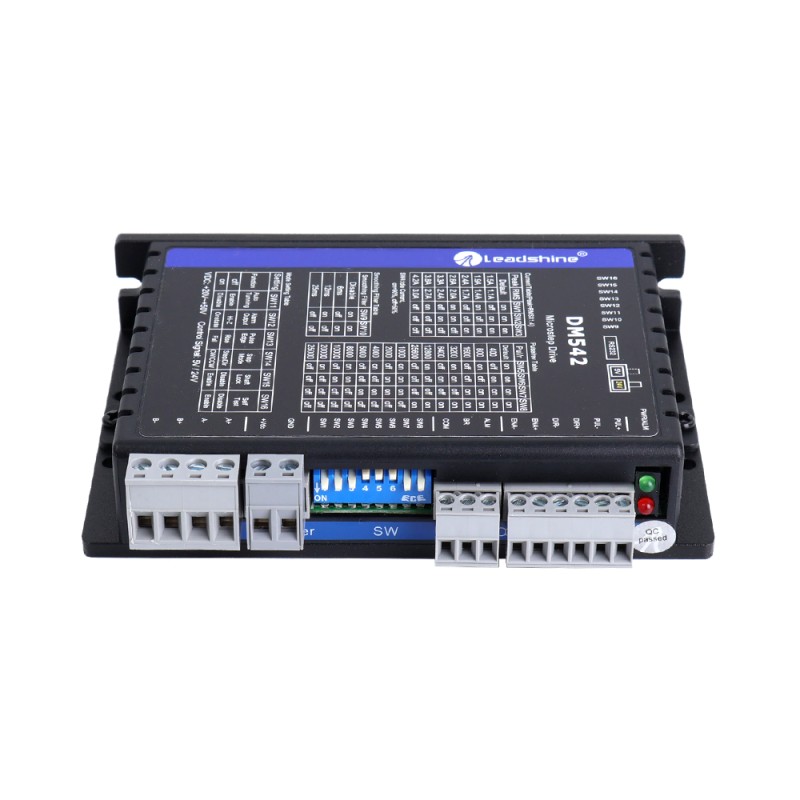

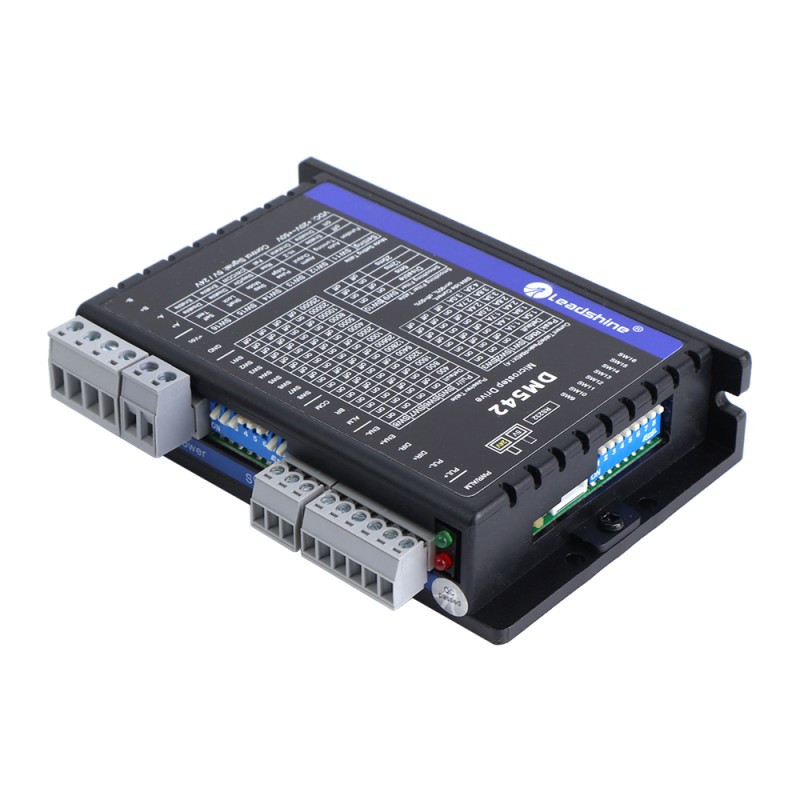

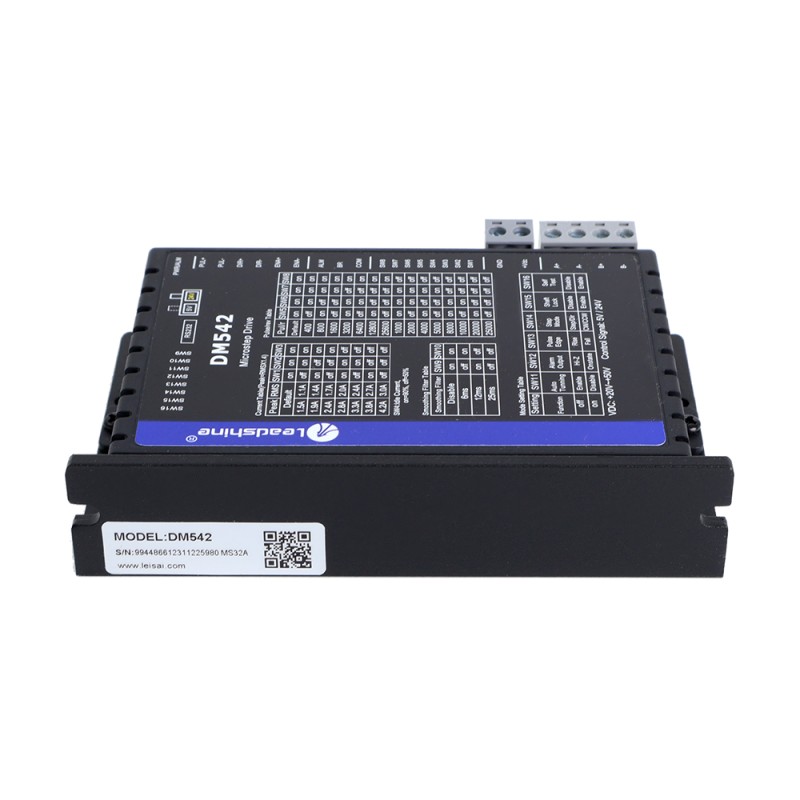

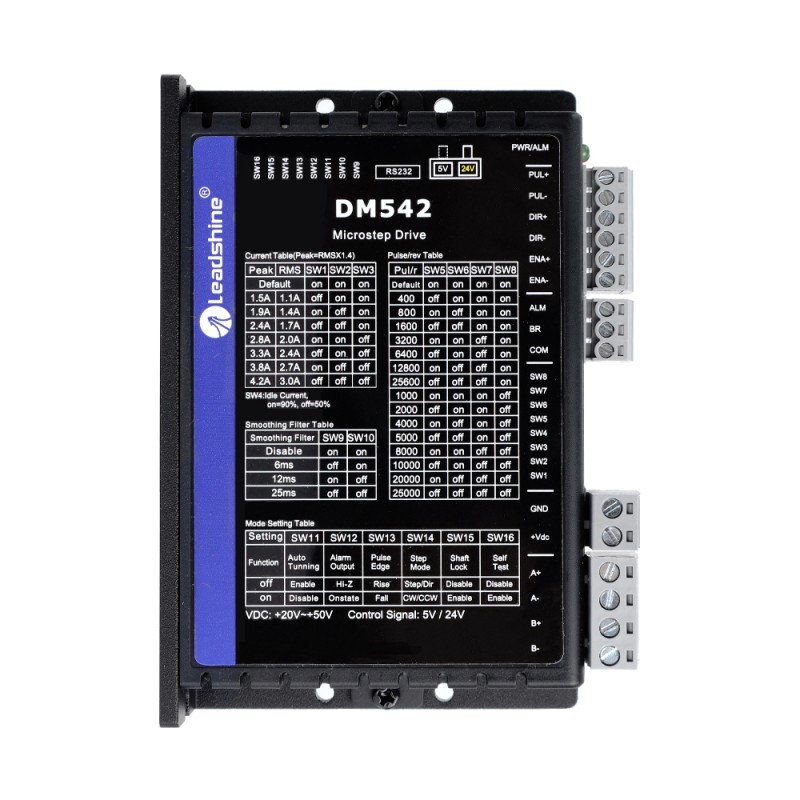

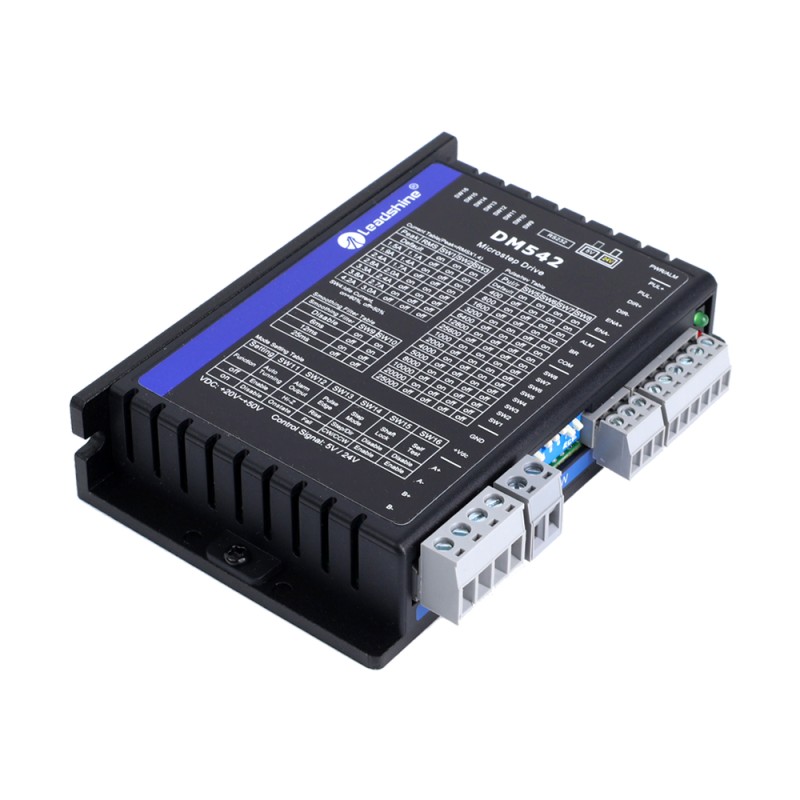

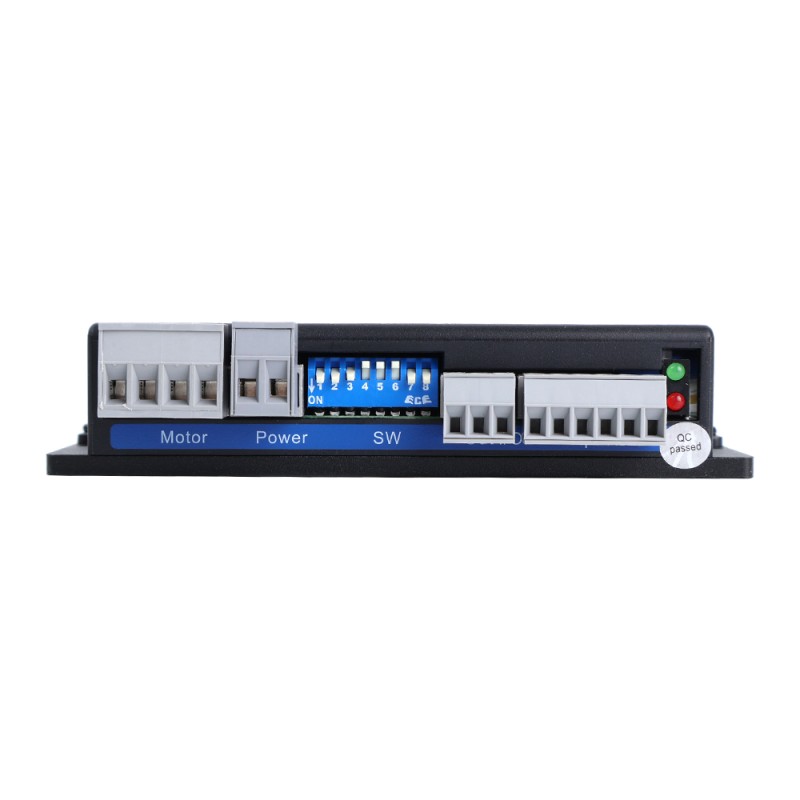

Drivers para motores digital Leadshine 0.5-4.2A 20-50VDC para motor Nema 17, 23, 24

El variador paso a paso DM542 está diseñado para alimentar motores paso a paso híbridos NEMA17, 23 y 24 de 2 fases(1,8°) o 4 fases(0,9°). Se puede adoptar en muchas industrias(maquinaria CNC, electrónica, médica, automatización, embalaje...) para aplicaciones como enrutadores CNC, molinos, plasma, cortadoras láser, líneas de montaje de fábrica, máquinas expendedoras, etc. Su excelente rendimiento, diseño simple, y las características de fácil configuración hacen que el DM542 sea ideal para muchas aplicaciones de control de pasos y direcciones.

Características clave

• Salida de fallo y freno
• Certificado CE y compatible con RoHS
• Arranque suave sin "salto" cuando se enciende
• Protecciones de sobretensión y sobrecorriente
• Práctico autodiagnóstico para un diagnóstico sencillo
• Control de paso y dirección(PUL/DIR) o CW/CCW(pulso doble)
• Selector de voltaje lógico de 5V/24V, configuración predeterminada 24V
• Frecuencia máxima de entrada de pulso de 200KHz(500KHz opcional)
• Reducción de corriente inactiva a 50% o 90% de selección a través de SW4
• Suavizado de comandos de control configurable para reducir la vibración del motor
• Ajuste automático para adaptarse a motores paso a paso NEMA 17, 23, 24 de amplio rango
• Antirresonancia para un par óptimo, movimiento extrasuave, bajo calentamiento y ruido del motor
• Resoluciones de 16 micropasos de 200 a 25 600 a través de interruptores DIP o de 200 a 51 200 a través de software(aumento de 200)
• 8 configuraciones de corriente de salida de 1.0 - 4.2A a través de interruptores DIP, o 0.5 - 4.2A a través del software(aumento de 0.1)

Especificaciones electricas

• Corriente de salida: 0,5 ~ 4,2A(3,0RMS)
• Voltaje de entrada: +20~50VCC(típico 24 - 48VCC)
• Corriente de señal lógica: 7 ~ 16mA(típico 10mA)
• Frecuencia de entrada de pulso: 0~200kHz
• Ancho de pulso: 2,5μS
• Resistencia de aislamiento: 500MΩ

Entorno operativo y otras especificaciones(Tj = 25℃/77 ℉)

• Refrigeración: refrigeración natural o refrigeración forzada
• Medio ambiente: Evite el polvo, la niebla de aceite y los gases corrosivos
• Temperatura ambiente: 0℃ - 65℃
• Humedad: 40% de HR - 90% de HR
• Temperatura de operacion: 0℃ - 50℃
• Vibración: 10 - 55Hz / 0,15mm
• Temperatura de almacenamiento: -20℃ - 65℃
• Peso: aprox. 250g(8,8oz)
