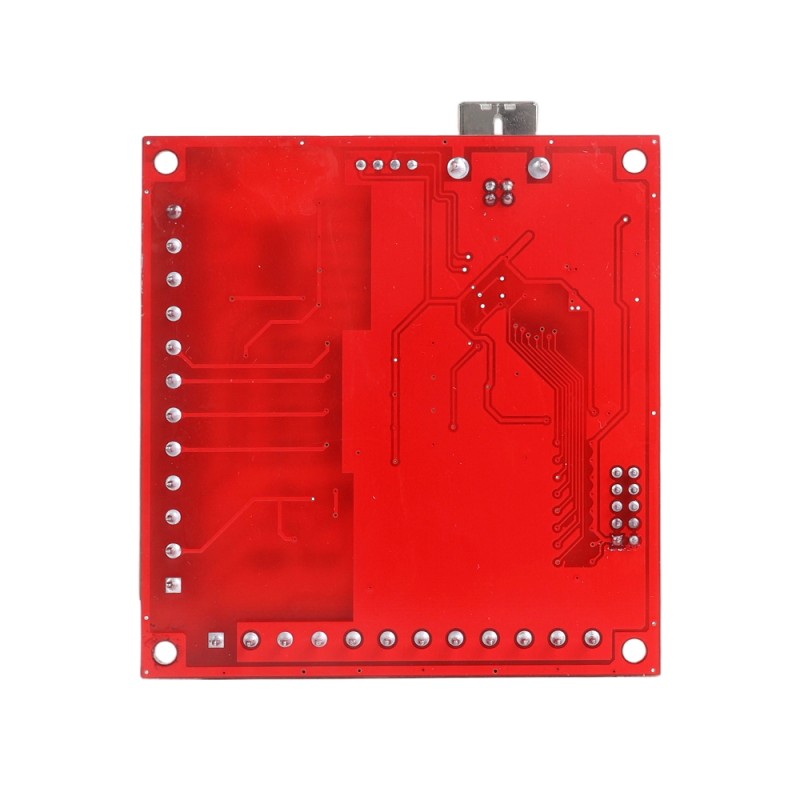

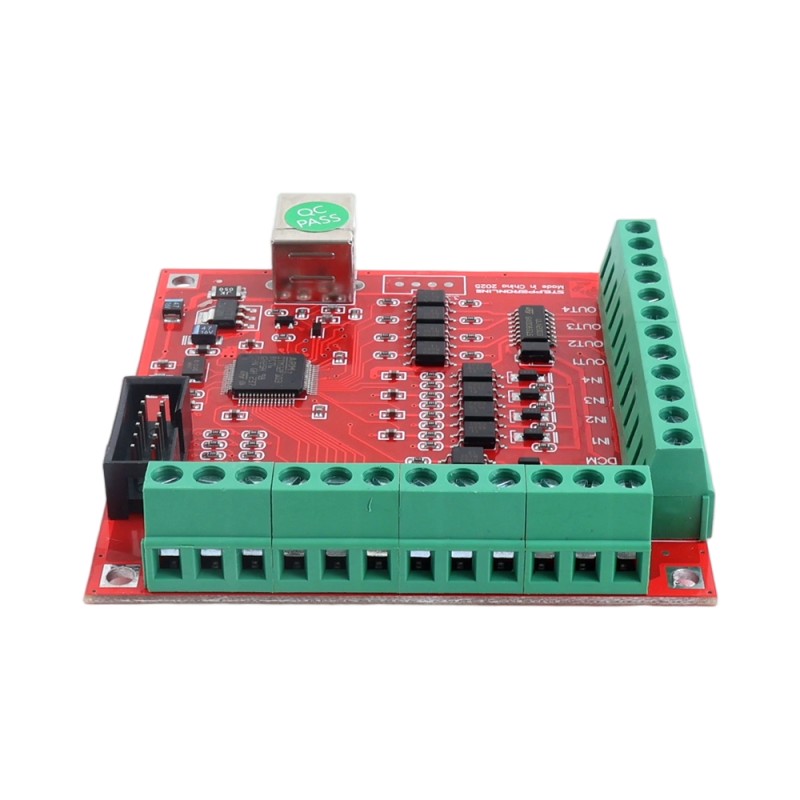

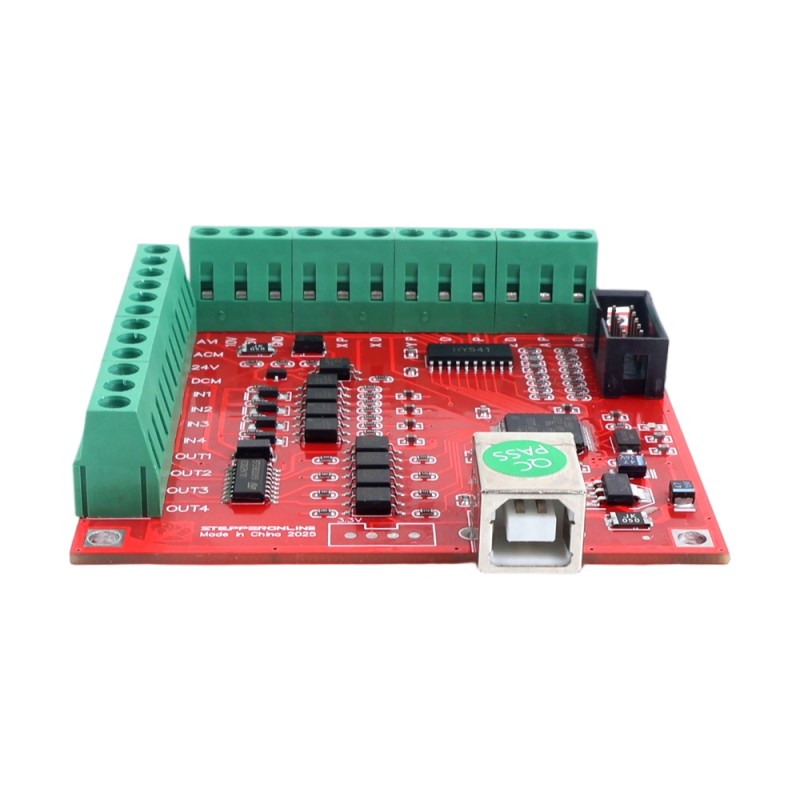

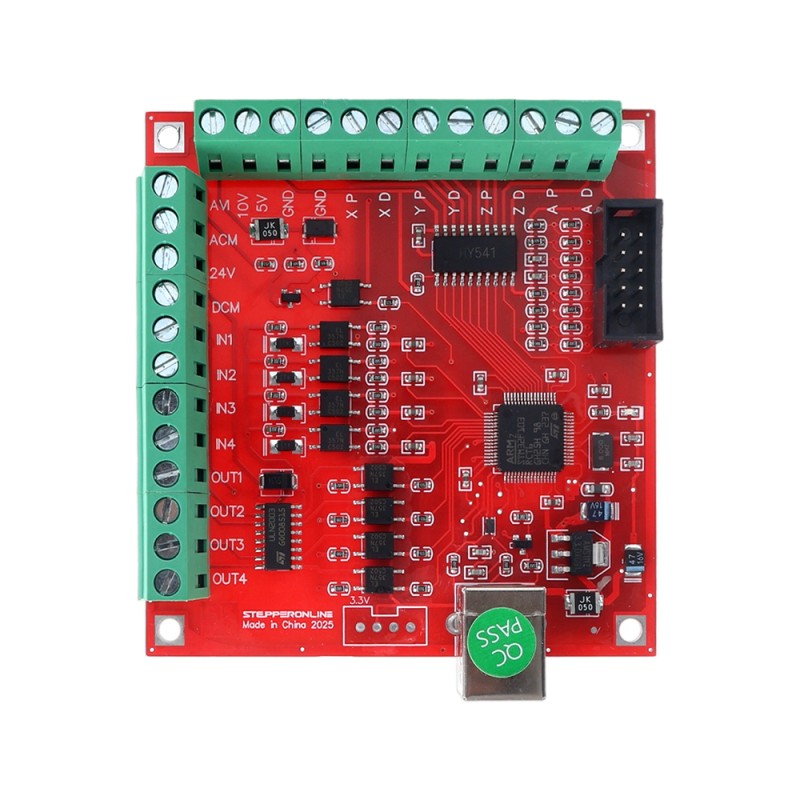

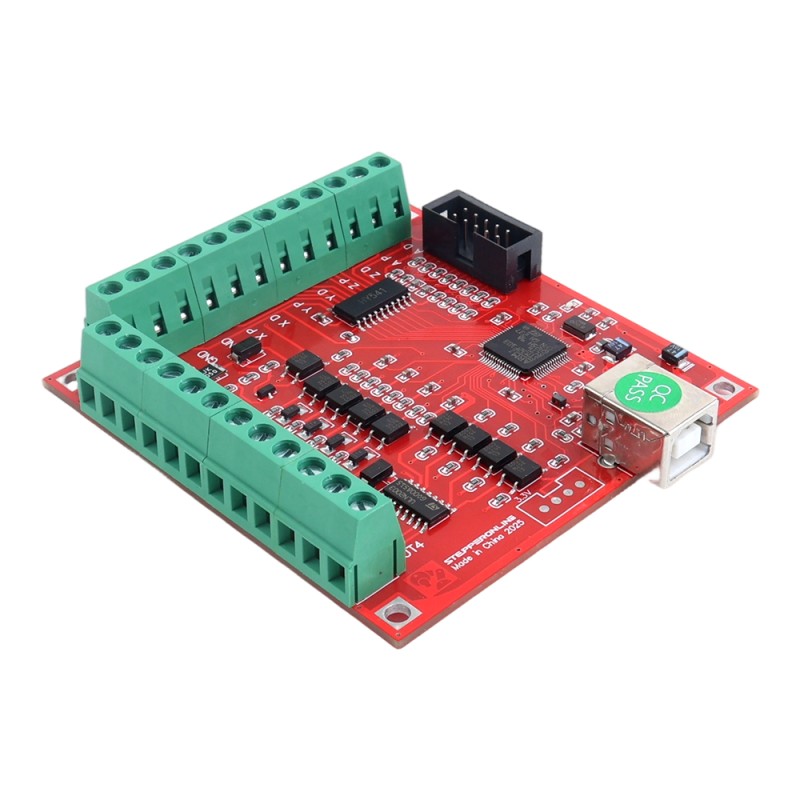

Controlador CNC de 4 ejes con placa Breakout USB 100 kHz para Mach3

El dispositivo presenta un diseño sin controladores, alimentado y controlado mediante el cable USB ST-USB-C, y es compatible con todas las versiones del software Mach3 y sistemas Windows. El ST-V3 admite el control de movimiento sincrónico de hasta 4 ejes y puede regular los motores del husillo mediante señales PWM, lo que lo hace adecuado para pequeñas máquinas CNC como grabadoras.
Además, el ST-V3 está equipado con cuatro puertos de entrada de señal y cuatro puertos de salida de señal, lo que permite varias funciones, incluido el paro de emergencia, el retorno a cero y el ajuste automático de herramientas. También incluye una interfaz de volante para un ajuste y control manual conveniente durante la operación.

Características

• Equipado con cable USB con perlas de ferrita para reducir EMI
• Ajuste automático de herramientas para una calibración rápida de la pieza
• 4 salidas de relé optoaisladas para un manejo robusto de señales
• Entrada de paro de emergencia y soporte para interruptores de límite para seguridad
• Control flexible del husillo: admite modo PWM y modo de relé
• Interfaz de volante para desplazamiento manual y ajuste de precisión
• 4 entradas de señal digital optoaisladas (ampliables a 12 entradas mediante configuración)
• Admite control de enlace de hasta 4 ejes. El 4º eje puede configurarse como eje seguidor
• Retorno a cero automático con autonivelación del eje seguidor durante el proceso
• Diseño industrial antiinterferencias con componentes importados para alta fiabilidad
• Interpolación de alta precisión con una frecuencia de pulso de salida de 100 kHz, minimizando errores de mecanizado
• Dos opciones de terminales: terminales de tornillo y terminales de cabezal de 2,54 mm para flexibilidad de cableado
• Interfaz USB para compatibilidad universal: funciona con cualquier computadora que ejecute Mach3 (solo requiere un puerto USB)
• Diseño sin controladores para integración perfecta en diversos entornos hardware/software (Admite varias versiones de Windows, incluyendo WinXP y Win7.)

Contenido de la caja

• ST-V3: Placa de interfaz

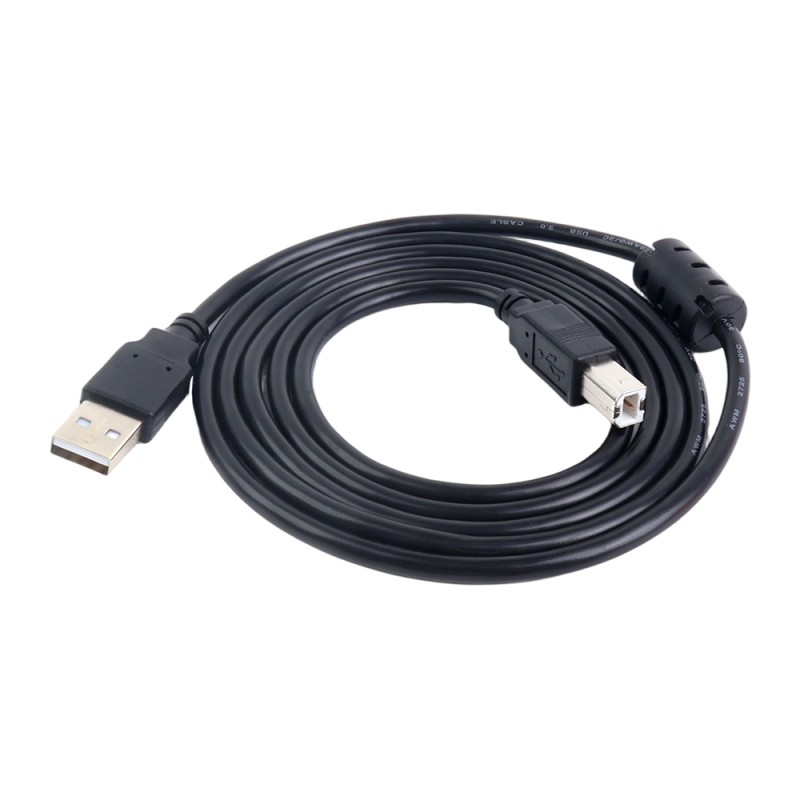

• ST-USB-C: Cable USB
