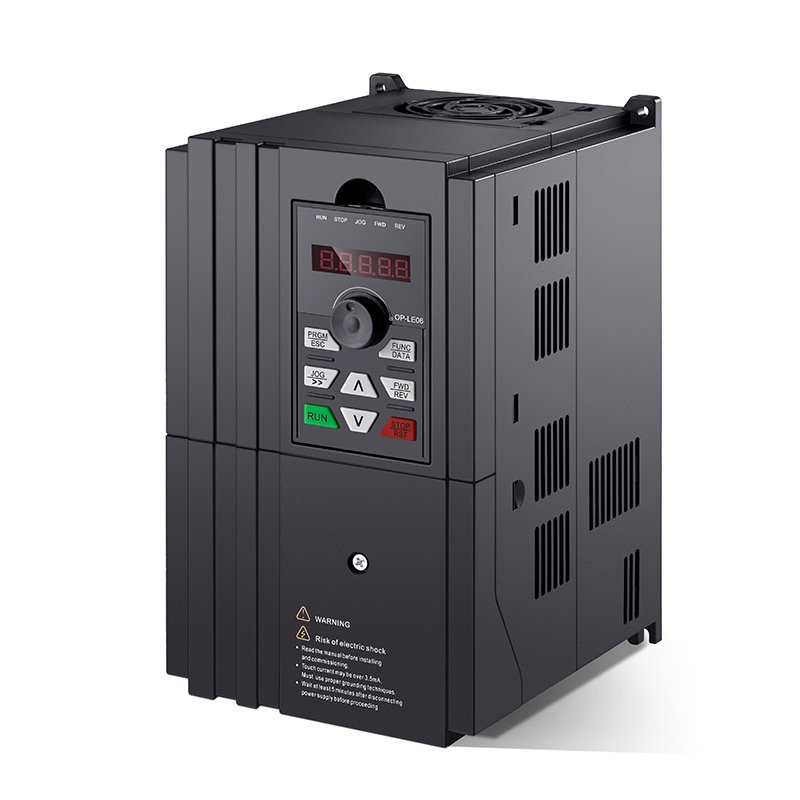

BD600 Serie VFD 10HP/15HP 7.5/11KW 18/24A Trifásico 380V Variador de frecuencia variable

Este VFD con dos tipos de potencia G: 10HP(7.5Kw)/P: 15HP(11Kw) y voltaje de entrada trifásico de 38... Leer más

0 opiniones • Escribir una opinión

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

Este VFD con dos tipos de potencia G: 10HP(7.5Kw)/P: 15HP(11Kw) y voltaje de entrada trifásico de 380V. La serie BD600 es una unidad de frecuencia variable(VFD) de control vectorial de alto rendimiento, que se usa ampliamente en aplicaciones de: procesamiento de metales, máquinas herramienta CNC, máquinas de trefilado, soplador de calderas, ventilador de tiro inducido, extractor subterráneo de minas de carbón, Ingeniería municipal , Contraciclón, Ventilador centrífugo, Bomba de circulación de agua, Bomba de agua de reposición, Bomba de agua de inyección de yacimientos petrolíferos, Bomba de transferencia de aceite, Fuente musical, Equipos de fabricación de papel, Industria química, Industria farmacéutica, Industria textil, etc.

Especificación clave

Voltaje de entrada: Trifásico 380VAC±15%
Frecuencia de entrada: 47~63Hz
Corriente de entrada: G: 20.5A/P: 26A
Factor de potencia de entrada: ≥95%
Poder: G: 10HP(7.5Kw)/P: 15HP(11Kw)
Corriente de salida: G: 18A/P: 24A

Entorno operativo
Temperatura de la tienda	-20℃～60℃
Especificación de Variador de Frecuencia
Aumento de par	Aumento de par automático; refuerzo de par manual 0.1~30%
Bus de CC común	Múltiples inversores pueden usar un bus de CC común (función de bus de CC común)
Capacidad de sobrecarga	Tipo G: 150 % de corriente nominal 60 s, 180 % de corriente nominal 3 s; Tipo P: 120 % de corriente nominal 60 s, 150 % de corriente nominal 3 s
Clase de protección	IP20
Control de longitud fija	Configuración del control de longitud
Control de tiempo	0 ~ 6500 min (rango de tiempo de configuración)
Control de trote	0,0 Hz ~ 50,00 Hz (rango de frecuencia Jog); 0~6500,0 s (tiempo de aceleración/deceleración manual)
Control transversal	Control de frecuencia de pulso triangular múltiple (función de control transversal)
Control V/F	Línea, punto múltiple, curva cuadrada V/F, separación V/F
Corriente de entrada	20.5A(3PH)
Corriente de salida	18.0A
Entorno de la tienda	≤1000M, interior (sin gas ni líquido corrosivo)
Factor de potencia de entrada	≥95%
Frecuencia de carga	0,5 a 16,0 kHz; ajusta automáticamente la frecuencia de la portadora de acuerdo con las características de la carga
Frecuencia de entrada	47 - 63Hz
Freno CC	Admite el arranque y la parada del freno de CC
Fuente de referencia de frecuencia	Digital, analógico, frecuencia de pulso, comunicación en serie, velocidad de varios pasos, PLC simple y PID La combinación de modos múltiples y los diferentes modos se pueden cambiar
Humedad y Temperatura	90 % de HR o menos (sin condensación), -10 ℃ ~ 40 ℃. El inversor se reducirá si la temperatura ambiente supera los 40 ℃
Modo de aceleración y desaceleración	Línea o curva en S, 4 tipos de tiempo de aceleración/desaceleración con un rango de 0.0~6500.0s
Modo de comando de operación	Control de teclado, control de terminal, control de comunicación en serie
Modo de enfriamiento	Refrigeración por aire forzado
Modos de control	Control V/F, control vectorial no PG (SVC), control vectorial PG (FVC)
Operación simple de PLC y velocidad de múltiples pasos	PLC incorporado o terminal de control, se puede configurar la velocidad de 16 pasos
Par de arranque	Tipo G: 0,5 Hz/150 % (SVC), 0 Hz/180 % (FVC); Tipo P: 0,5 Hz/100 %
PID incorporado	Control PID incorporado para realizar fácilmente el control de bucle cerrado para los parámetros del proceso (como presión, temperatura, flujo, etc.)
Potencia de salida	10HP / 7.5KW
Precisión del control de velocidad	±0.5%(SVC), ±0.02%(FVC)
Rango de ajuste de velocidad	1:100(SVC), 1:1000(FVC)
Regulación automática de voltaje(AVR)	Mantiene automáticamente un voltaje de salida constante cuando cambia el voltaje de la red eléctrica
Resolución de frecuencia	0,01 Hz (configuración digital); frecuencia máxima x 0,025 % (ajuste analógico)
Terminales de entrada	Una. Admite entrada de pulsos de alta velocidad, b. 1 entrada de tensión analógica 0~10 V CC, c. 2 Entrada de tensión 0~10 V CC o entrada de corriente 0~20 mA
Terminales de salida	Una. 1 salida de colector abierto, se puede ampliar a 1 salida de pulsos de alta velocidad, b. 2 salidas de relé, c. 2 Salida analógica: salida de tensión 0~10 V CC o salida de corriente 0~20 mA
Vibración	Menos de 20 Hz 9,8 m/s (1 G), más de 20 Hz 5,88 m/s (0,6 G)
Voltaje de entrada	3PH 380VAC
