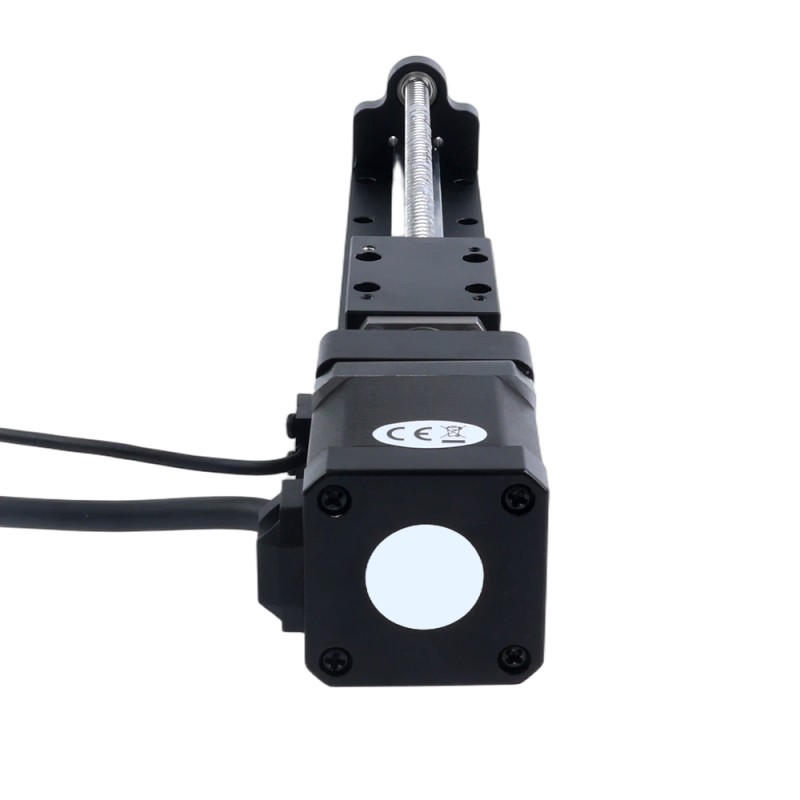

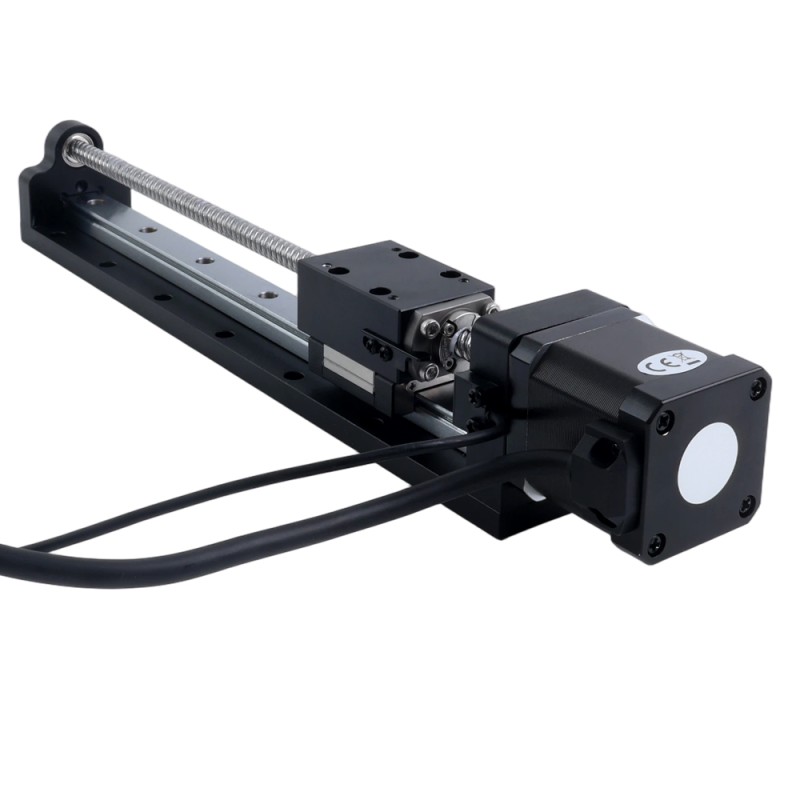

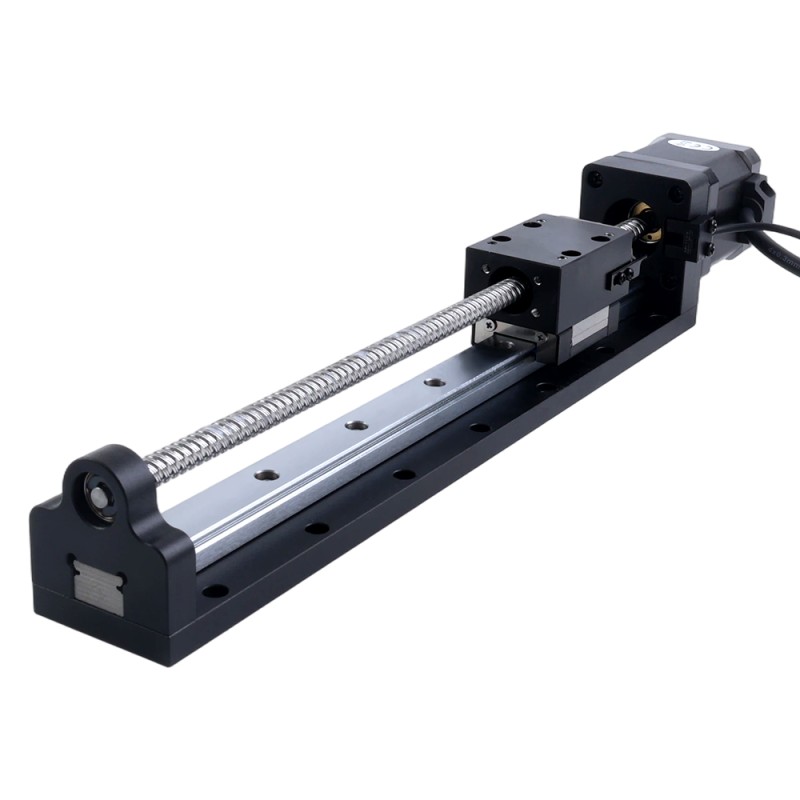

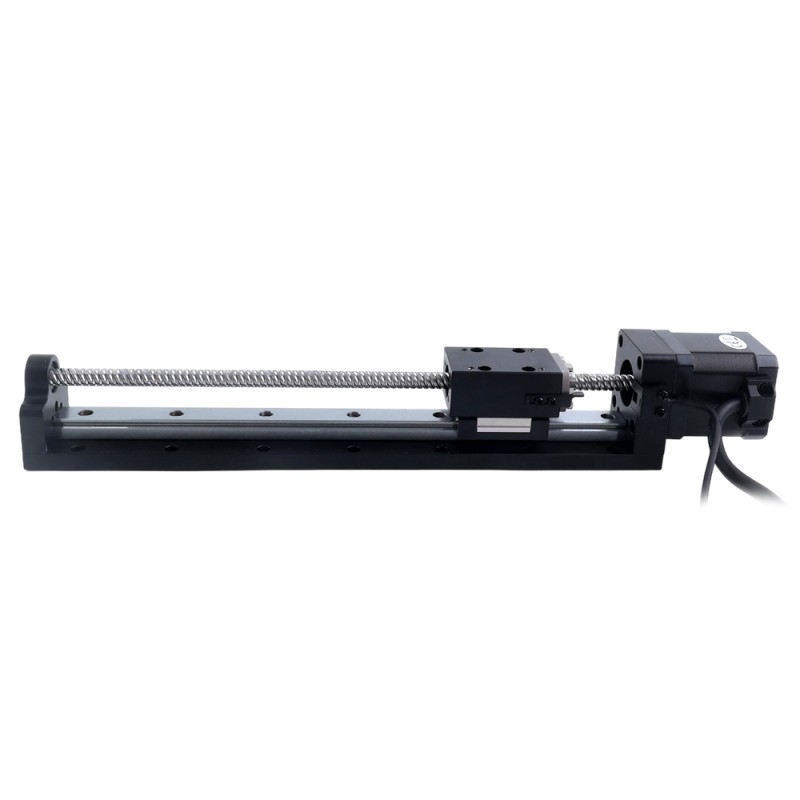

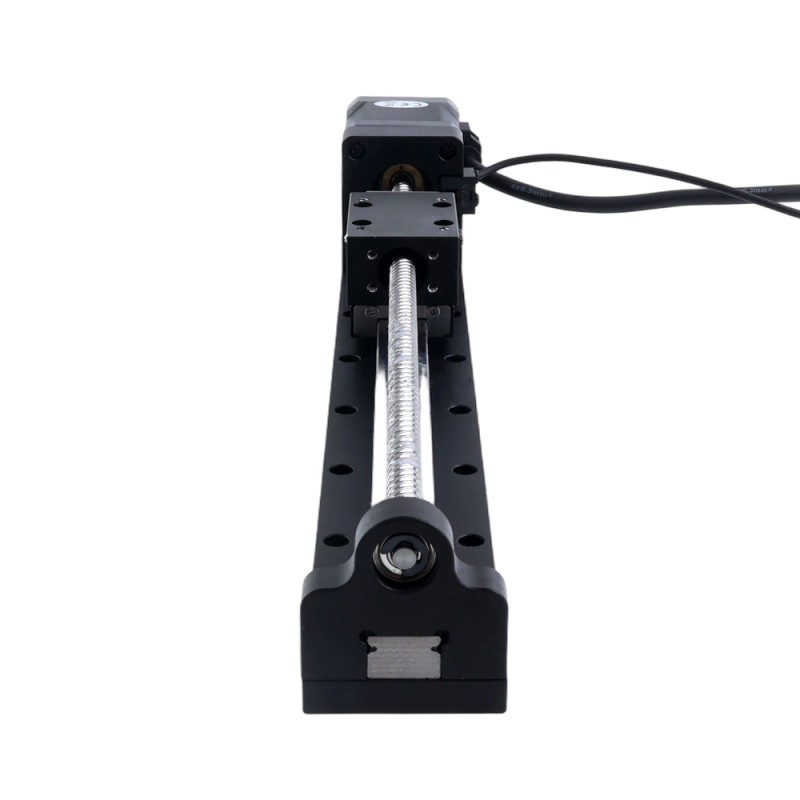

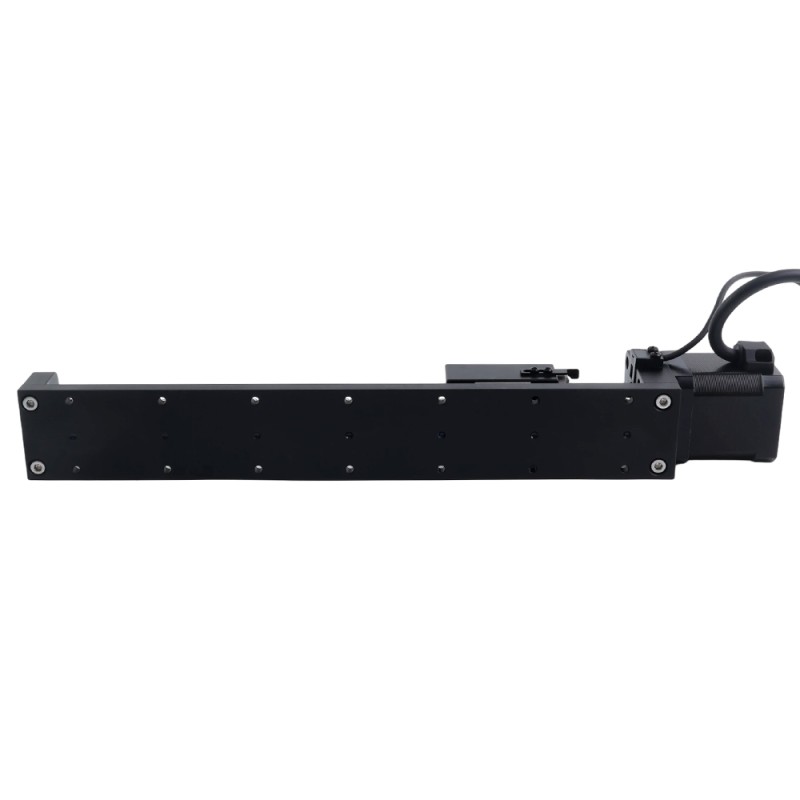

Actuador lineal de husillo de bolas con paso a paso Nema 17 2,5A Carrera 200mm 0,5Nm(70,81oz-in) Paso 12mm(0,4724")

Esta es una serie LMD Nema 17 actuadores lineales de motor paso a paso con carrera 200mm 0,5Nm(70,81oz.in) plomo 12mm(0,4724") y sensor. Este tipo de actuador se compone de un motor paso a paso lineal de husillo de bolas altamente integrado y un carril guía deslizante. Tiene las ventajas de una estructura simple y un espacio de instalación pequeño. Al no haber acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con una barrera fotoeléctrica para detectar la posición del punto cero. Este actuador es ampliamente utilizado en la industria médica, medición, soldadura láser, corte por láser, pequeñas máquinas herramienta CNC, grabado, fresadoras, etc.

Especificaciones eléctricas

• Número de pieza del fabricante: LMD17S19B2B25-200
• Tipo de tornillo: husillo de bolas
• Ángulo de paso: 1,8deg
• Par de sujeción: 0,5Nm(70,81oz.in)
• Empuje máximo: 82,5N
• Capacidad de carga nominal: 62,5N
• Corriente nominal/fase: 2,5A
• Resistencia de fase: 0,8ohms ± 10%
• Inductancia: 1,8mH ± 20%(1KHz)
• Tipo de sensor: NPN

Especificación física

• Tamaño del motor: 42 x 42 x 48mm
• Longitud del tornillo de avance: 259mm
• Diámetro del tornillo de avance: 8mm
• Máx. Longitud de la carrera: 200mm(7,87")
• Máx. Velocidad: 170mm/s
• Precisión de posición: ± 0,02mm
• Paso por paso: 0,06mm(0,0023622")
• Paso por revolución: 12mm(0,4724")
• Número de clientes potenciales: 4
• Longitud del cable: 500mm
• Peso: 1.32kg

Conexión del motor

Photoelectric Switch Sequence
