Name: Actuador lineal de husillo de bolas con paso a paso Nema 11 1,0A Carrera 100mm 0,05Nm(7,08oz-in) Paso 2mm(0,07874")
Brand: STEPPERONLINE
SKU: LMD11S13BAM10-100
Price: 201.93 EUR
Availability: InStock

Actuador lineal de husillo de bolas con paso a paso Nema 11 1,0A Carrera 100mm 0,05Nm(7,08oz-in) Paso 2mm(0,07874) - LMD11S13BAM10-100 | StepperOnline

LMD11S13BAM10-100

Torque de sujeción(Ncm)5

Corriente nominal(A)1

Torque de sujeción(oz.in)7.08

Resistencia de fase(ohms)2.5

Consulta

Descargas

LMD11S13BAM10-100_Full_Datasheet.pdfPDF · 226.56KB LMD11S13BAM10-100.stpSTP · 1.91MBInicie sesión para descargar

Misma serie

Modelo	Torque de sujeción(Ncm)	Corriente nominal(A)	Torque de sujeción(oz.in)	Resistencia de fase(ohms)	Precio	Existencias
LMD11S13B1M10-025	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13B1M10-050	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13B1M10-075	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13B1M10-100	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13B1M10-150	5	1	7.08	2.5	€221.16	Bajo pedido
LMD11S13B1M10-200	5	1	7.08	2.5	€221.16	Bajo pedido
LMD11S13BAM10-025	5	1	7.08	2.5	€201.93	Bajo pedido
LMD11S13BAM10-050	5	1	7.08	2.5	€201.93	En stock
LMD11S13BAM10-075	5	1	7.08	2.5	€201.93	Bajo pedido
LMD11S13BAM10-100	5	1	7.08	2.5	€201.93	En stock
LMD11S13BAM10-150	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13BAM10-200	5	1	7.08	2.1	€211.55	Bajo pedido
LMD11S13BSM10-025	5	1	7.08	2.1	€201.93	Bajo pedido
LMD11S13BSM10-050	5	1	7.08	2.5	€201.93	En stock
LMD11S13BSM10-075	5	1	7.08	2.5	€201.93	Bajo pedido
LMD11S13BSM10-100	5	1	7.08	2.5	€201.93	En stock
LMD11S13BSM10-150	5	1	7.08	2.1	€211.55	Bajo pedido
LMD11S13BSM10-200	5	1	7.08	2.1	€211.55	Bajo pedido
LMD11S13BUM10-025	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13BUM10-050	5	1	7.08	2.1	€211.55	Bajo pedido
LMD11S13BUM10-075	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13BUM10-100	5	1	7.08	2.5	€211.55	Bajo pedido
LMD11S13BUM10-150	5	1	7.08	2.5	€221.16	Bajo pedido
LMD11S13BUM10-200	5	1	7.08	2.5	€221.16	Bajo pedido
LMD11S18B1M10-025	10	1	14.16	3.7	€211.55	Bajo pedido
LMD11S18B1M10-050	10	1	14.16	3.7	€211.55	Bajo pedido
LMD11S18B1M10-075	10	1	14.16	3.7	€211.55	Bajo pedido
LMD11S18B1M10-100	10	1	14.16	3.7	€211.55	Bajo pedido
LMD11S18B1M10-150	10	1	14.16	3.7	€221.16	Bajo pedido
LMD11S18B1M10-200	10	1	14.16	3.7	€221.16	Bajo pedido

Ver todo en la categoría

Actuador lineal de husillo de bolas con paso a paso Nema 11 1,0A Carrera 100mm 0,05Nm(7,08oz-in) Paso 2mm(0,07874")

Esta es una serie LMD Nema 11 actuadores lineales de motor paso a paso con carrera 100mm 0,05Nm(7,08... Leer más

0 opiniones • Escribir una opinión

desde

€201.93

5 + €192.68

10 + €184.24

50 + €176.51

100 + €171.71

Haga clic en el país para consultar las existencias en tiempo real.

Enviado desde

China

Cant

Añadir al carrito

Agregar a la Lista de Deseos Comparar este producto

Devoluciones fáciles

Devoluciones dentro de los 30 días posteriores a la entrega. Contáctenos primero y nosotros nos encargamos del resto.

¡Se envía en 24 horas!

Envío dentro de 24 horas básicamente significa que su producto será enviado o enviado desde nuestro almacén dentro de 24 horas si tiene stock suficiente. Leer más.

Elija un almacén local y obtenga más beneficios!

Clientes de España: elija el almacén de Alemania – entrega más rápida, posventa más sencilla, sin trámites aduaneros. El almacén de China está disponible para todos los países.

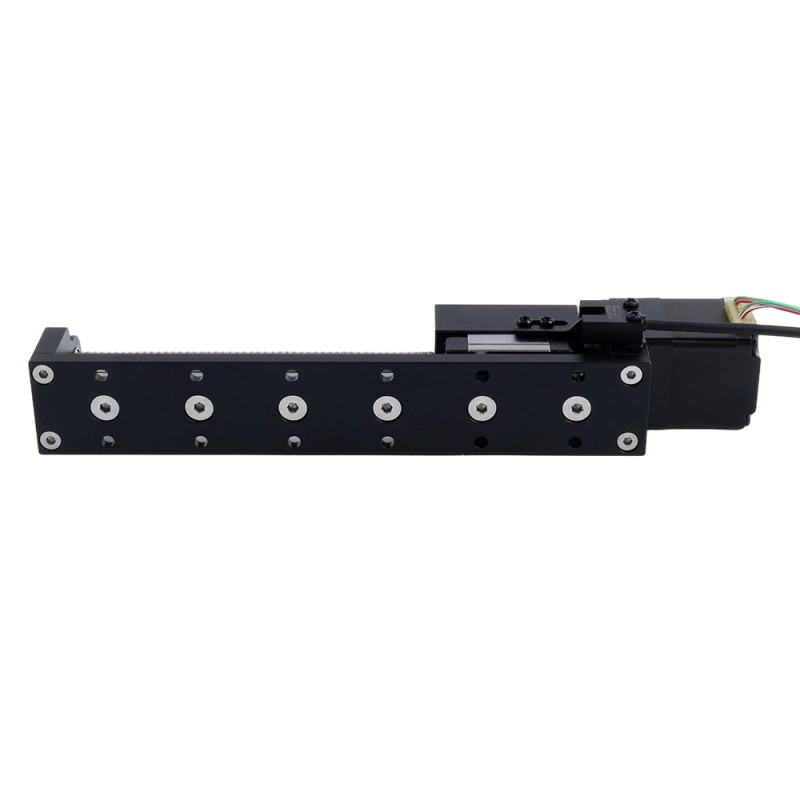

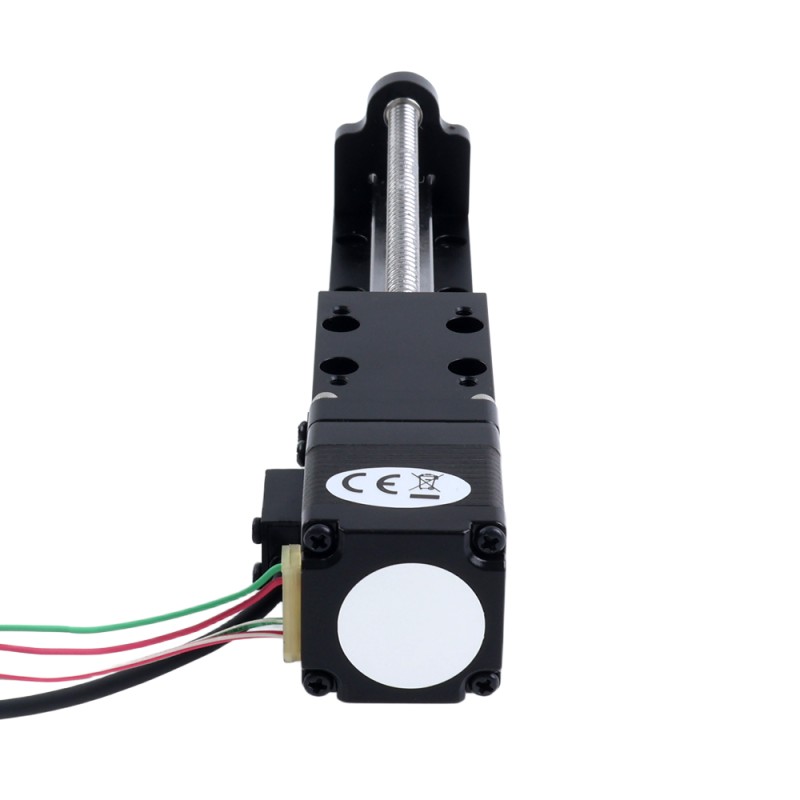

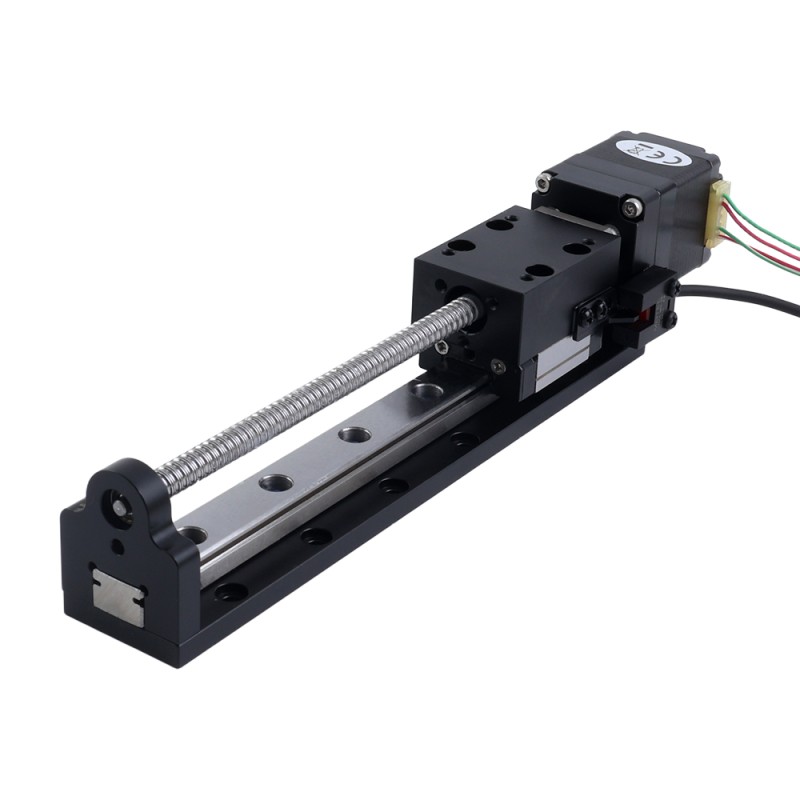

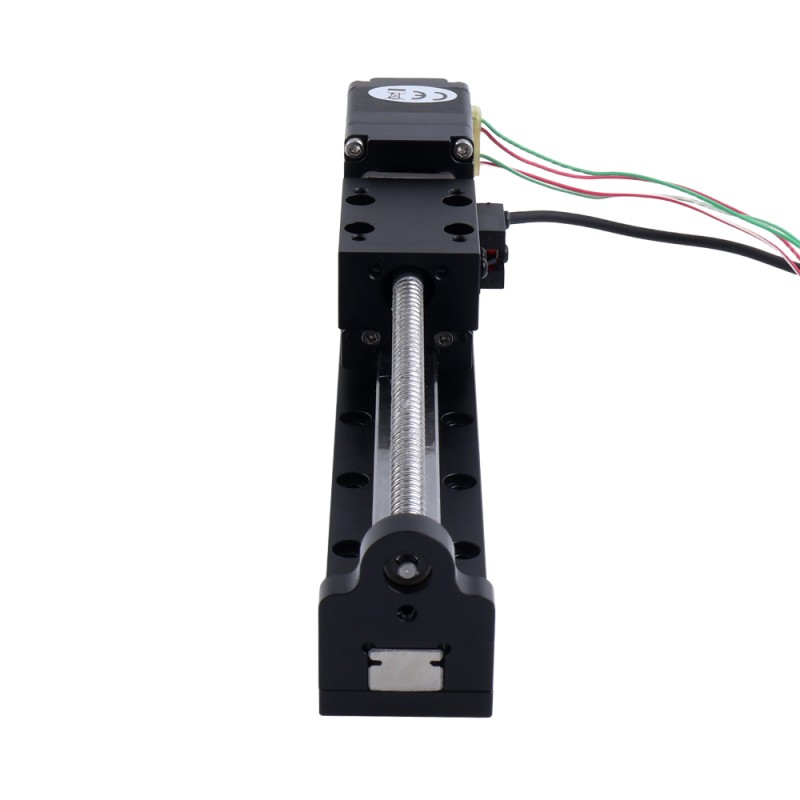

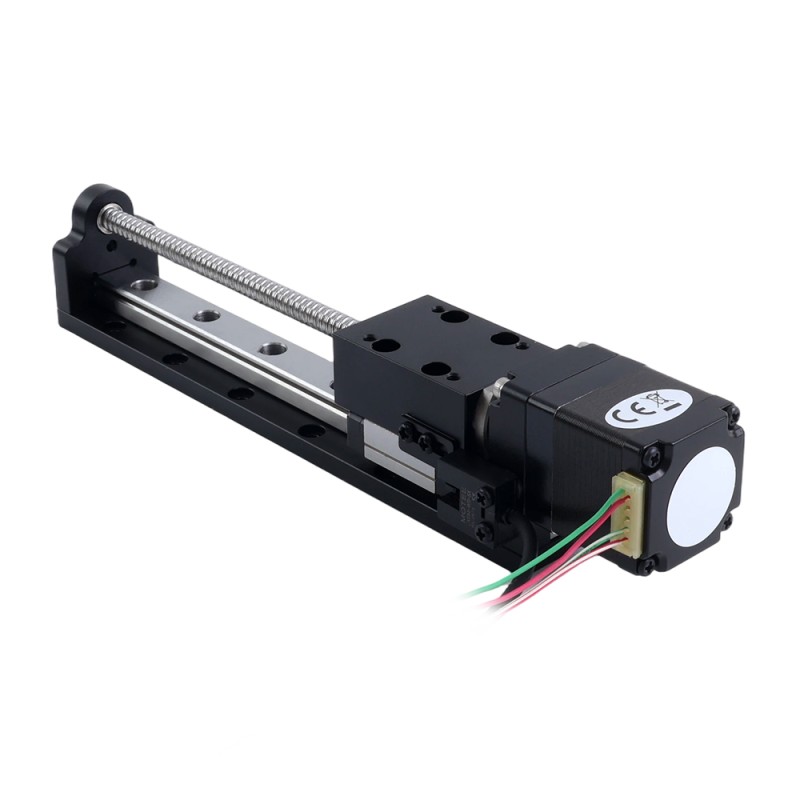

Esta es una serie LMD Nema 11 actuadores lineales de motor paso a paso con carrera 100mm 0,05Nm(7,08oz.in) plomo 2mm(0,07874") y sensor. Este tipo de actuador se compone de un motor paso a paso lineal de husillo de bolas altamente integrado y un carril guía deslizante. Tiene las ventajas de una estructura simple y un espacio de instalación pequeño. Al no haber acoplamiento, su precisión es mayor que la de los actuadores lineales con estructuras de acoplamiento convencionales. Además, el actuador está equipado con una barrera fotoeléctrica para detectar la posición del punto cero. Este actuador es ampliamente utilizado en la industria médica, medición, soldadura láser, corte por láser, pequeñas máquinas herramienta CNC, grabado, fresadoras, etc.

Especificaciones eléctricas

Número de pieza del fabricante: LMD11S13BAM10-100
Tipo de tornillo: husillo de bolas
Ángulo de paso: 1,8deg
Par de sujeción: 0,05Nm(7,08oz.in)
Empuje máximo: 27N
Capacidad de carga nominal: 7N
Corriente nominal/fase: 1,0A
Resistencia de fase: 2,5ohms ± 10%
Inductancia: 1,5mH ± 20%(1KHz)
Tipo de sensor: NPN

Especificación física

Tamaño del motor: 28 x 28 x 32,2mm
Longitud del tornillo de avance: 147mm
Diámetro del tornillo de avance: 6mm
Máx. Longitud de la carrera: 100mm(3,937")
Máx. Velocidad:40mm/s
Precisión de posición: ± 0,02mm
Paso por paso: 0,01mm(0,0003937")
Paso por revolución: 2mm(0,07874")
Número de clientes potenciales: 4
Longitud del cable: 320mm
Peso: 0,45kg

Conexión del motor

Nº de pin	1	2	3	4
Bipolar	A+	A-	B+	B-
Cables	Rojo	Rojo/Blanco	Verde	Verde/Blanco

Photoelectric Switch Sequence

Nº de pin	1	2	3	4
Bipolar	+5~24V	GND	Línea de señal	N/A
Cables	Marrón	Azul	Negro	Blanco

Especificación Eléctrica
Ángulo de paso(deg.)	1.8
Capacidad de carga nominal(N)	7
Corriente nominal(A)	1
Inductancia(mH)	1.5
Resistencia de fase(ohms)	2.5
Torque de sujeción(Ncm)	5
Torque de sujeción(oz.in)	7.08
Especificación Física
Diámetro del tornillo de avance(mm)	6
Longitud de carrera(mm/ft)	100/0.33
Longitud del tornillo de avance(mm)	147
Recorrido de plomo/paso(mm)	0.01
Recorrido de plomo/Revolución(mm)	2
Tamaño(mm)	Nema 11 (28 x 28)
Tipo de motor lineal	Husillo de bolas
